UEFI学习笔记（十四）：UEFI驱动的分类与UEFI驱动模型

（一）UEFI的驱动分类

在UEFI中，驱动分为两类：

1、UEFI_DRIVER:

符合UEFI驱动模型的驱动。包括总线驱动、设备驱动和混合驱动。通过实现 Driver Binding Protocol 来控制设备。这些驱动程序可以动态地启动、停止和管理设备。

2、DXE_DRIVER:

不遵循UEFI驱动模型的驱动。从功能上划分可以划分成：

（1）服务型驱动

不管理任何设备，不需要硬件支持，用来产生protocol提供功能服务。一般来说，服务是可以常驻内存的，应用程序不能常驻内存，只有驱动可以，所以用驱动的形式来提供服务，称之为服务型驱动。

（2）初始化驱动

不产生任何句柄，用来做一些初始化操作，执行完后就会从系统中卸载

（3）根桥型驱动

用来初始化平台上的根桥控制器，并产生一个设备地址Protocol，以及访问总线设备的Protocol。一般用来通过总线驱动访问设备。比如，使用的支持访问PCIE/PCI设备的EFI_PCI_ROOT_BRIDGE_IO_PROTOCOL

UEFI Driver 主要用于管理 PCI 设备，采用分层架构，具有良好的模块化特性，层次结构清晰。相较之下，DXE Driver 主要负责平台的初始化工作以及一些功能服务。

（二）UEFI Driver模型

一、定义

Device Driver 在 DXE 阶段加载，而应用程序则在 BDS 阶段加载。通过在 BDS 启动时访问设备，可以提供相应的输入和输出设备。

引入 Device Driver 旨在实现更好的模块化管理，主要用于设备管理。它支持二进制发布，并可以集成到 Option ROM 中，同时提供清晰的外部接口，从而提升固件的扩展性。

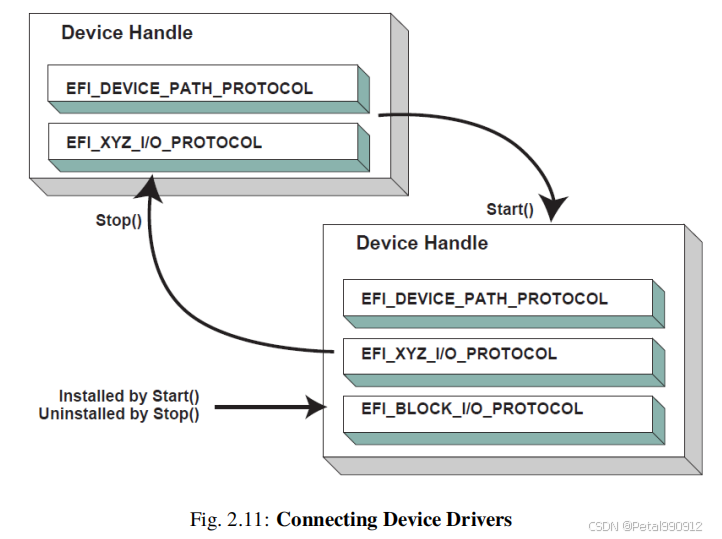

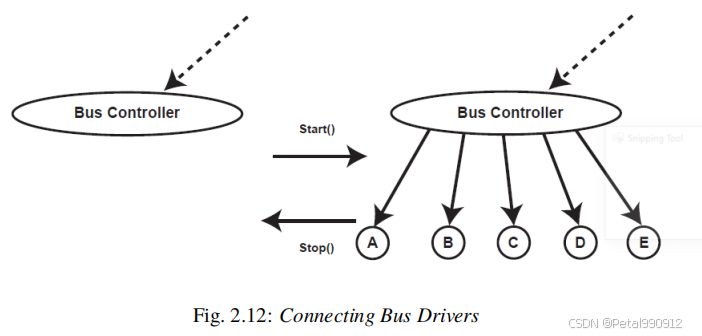

从 UEFI 驱动程序模型的角度来看，总线驱动程序和设备驱动程序几乎是相同的。唯一的区别在于，总线驱动程序必须为其创建的每个子句柄安装协议接口。最低要求是它需要安装一个协议接口，为子控制器提供总线服务的 I/O 抽象。如果总线驱动程序创建的子句柄代表的是一个物理设备，则它还必须在子句柄上安装 Device Path Protocol 实例。

二、如何加载

Application：在 DXE 阶段加载，执行入口点（Entry Point），完成驱动初始化，安装相关协议到Handle Database，然后退出入口点，将控制权交给 UEFI Loader。

Driver：同样在 DXE 阶段加载，执行入口点，进行驱动初始化，安装协议，然后退出入口
