CST微波工作室端口和激励

激励

激励，是指在进行仿真分析时需要提供的激励信号源

在CST微波工作室中，提供了多种不同类型的激励源，用于不同类型问题的分析

在运行仿真分析之前，至少要设置一个激励源作为结构的输入信号激励

激励类型

端口激励（Port）：既可以分析给出S参数，也可以分析给出场分布

-离散端口（Discrete Ports）

-波导端口（Waveguide Ports）

场源激励（Field Source）：只能分析给出场分布

-平面波激励（Plane Waves）

-远区场激励（Farfield Sources）

-进区场激励（Nearfield Sources）

负载-------集总元件（Lumped Element）

波导端口-------Waveguide Port

什么是波导端口？

波导端口模拟一段连接在结构模型上的无限长的波导，因为波导端口模式匹配良好，几乎能够全部吸收结构模型内传输过来的电磁波，从而能够达到很高的仿真精度

波导端口默认的输入激励信号功率是1W

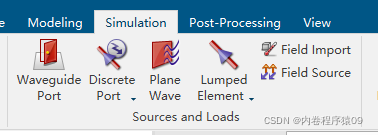

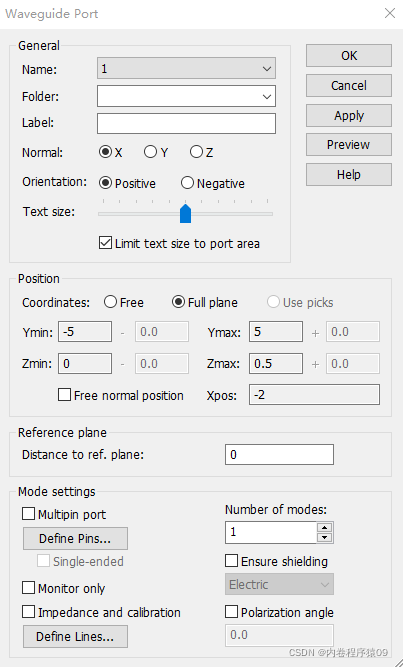

设置操作和端口对话框

应用范围

  波导结构模型

  同轴线结构模型

  微带线/带状线/共面波导等传输线结构模型

离散端口-----Discrete Port

什么是离散端口？

  离散端口是由具有内阻的电流源组成，设置于结构模型内部

  定义更简单，只需要定义域结构相连的两个管脚即可

  端口的电长度最好小于1/10个波长

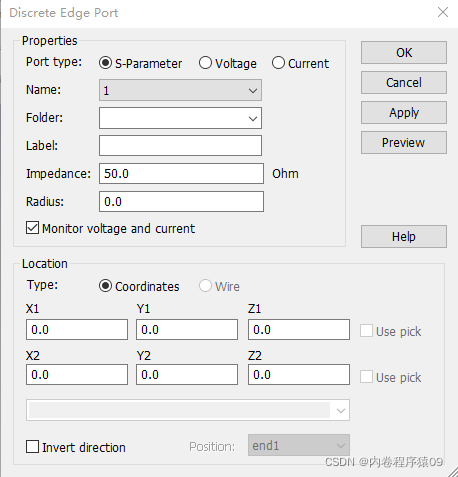

离散端口的设置

  离散棱边端口

  离散表面端口

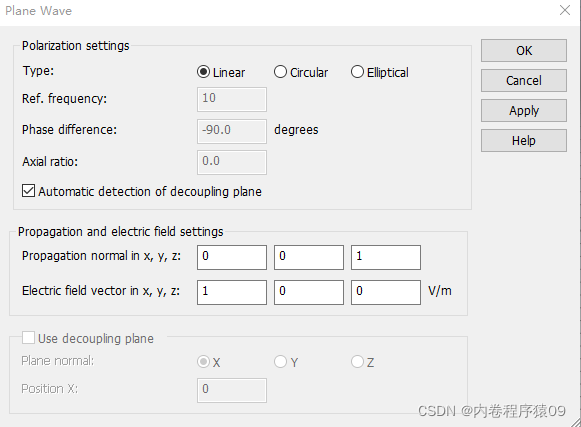

 平面波激励----Plane Waves

  平面波激励是模拟从无限远处发射过来的电磁波激励，主要用于RCS一类的散射问题的分析

  之分析远场区，不计算S参数

  使用平面波激励需要设置开放边界条件（Open）

场源激励----Farfield Sources、Nearfield Sources

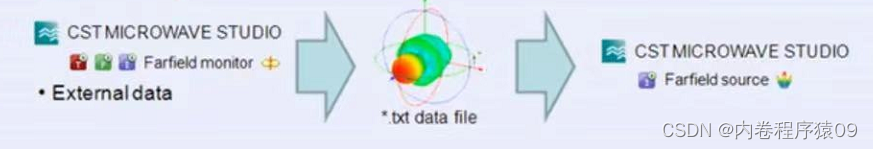

远区场激励：

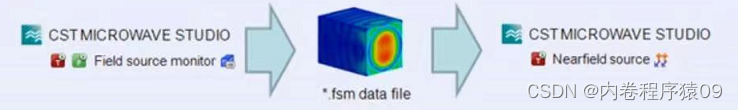

 近区场激励：

波导端口平面设置

波导结构

平面的→设置平面

中空的→设置四个边



同轴线结构

选择平面或者棱边即可

微带线

  微带线是微波/射频领域常用的传输线，其端口大小是波导端口设置时要考虑的重要因素。一方面，端口需要足够大以覆盖准TEM模的重要部分；另一方面，端口又不能太大，会激发高次模。

  K=5~10，随w/h增大而适当增大，

 如果激发高次模，会造成时域求解器能量衰减十分缓慢，在频谱结果中会看到非常多的毛刺

分析完成后，查看端口处的场分布，确认端口大小是否合适

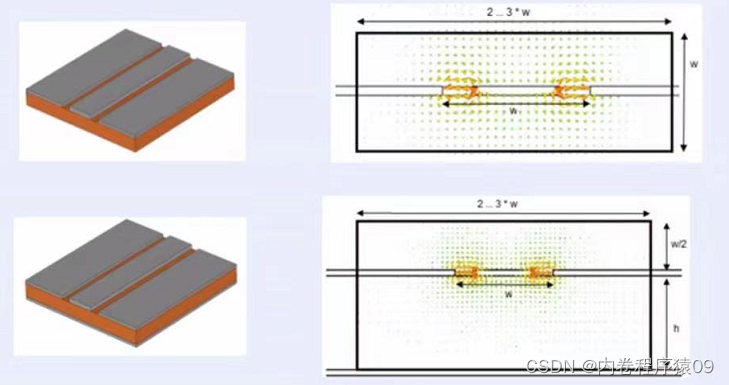

 共面线/共面波导

 模式数

Symmetry	Ungrounded Coplanar	Grounded Coplanar
None	2 modes	3 modes
Electric	1 modes	1 modes
Magnetic	1 modes	2 modes

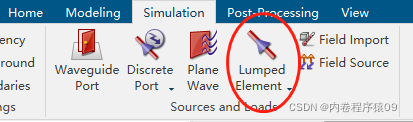

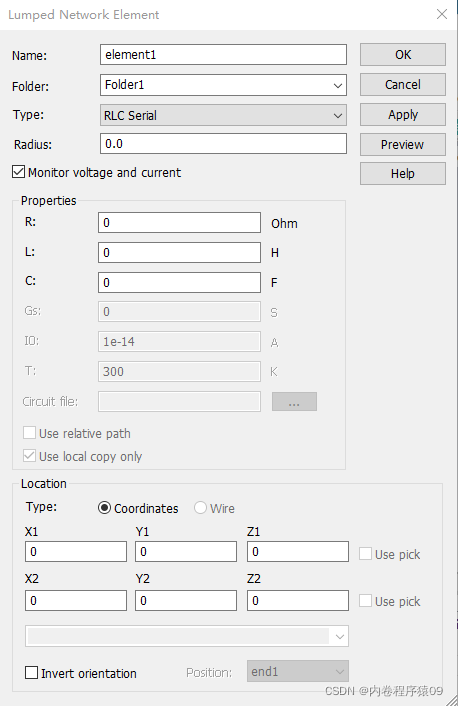

负载---Lumped Element
