电源大师（1）DCDC电源分类

最新推荐文章于 2024-08-04 20:37:47 发布

电子小白123

最新推荐文章于 2024-08-04 20:37:47 发布

阅读量1.1k

点赞数 9

分类专栏：电源大师文章标签：职场和发展面试硬件工程嵌入式硬件

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_45292628/article/details/136698642

版权

电源大师专栏收录该内容

3 篇文章

订阅专栏

唐老师电源大师视频总结，方便翻看主要知识点。

对应电源大师视频的第一讲

有空会慢慢分集更新。

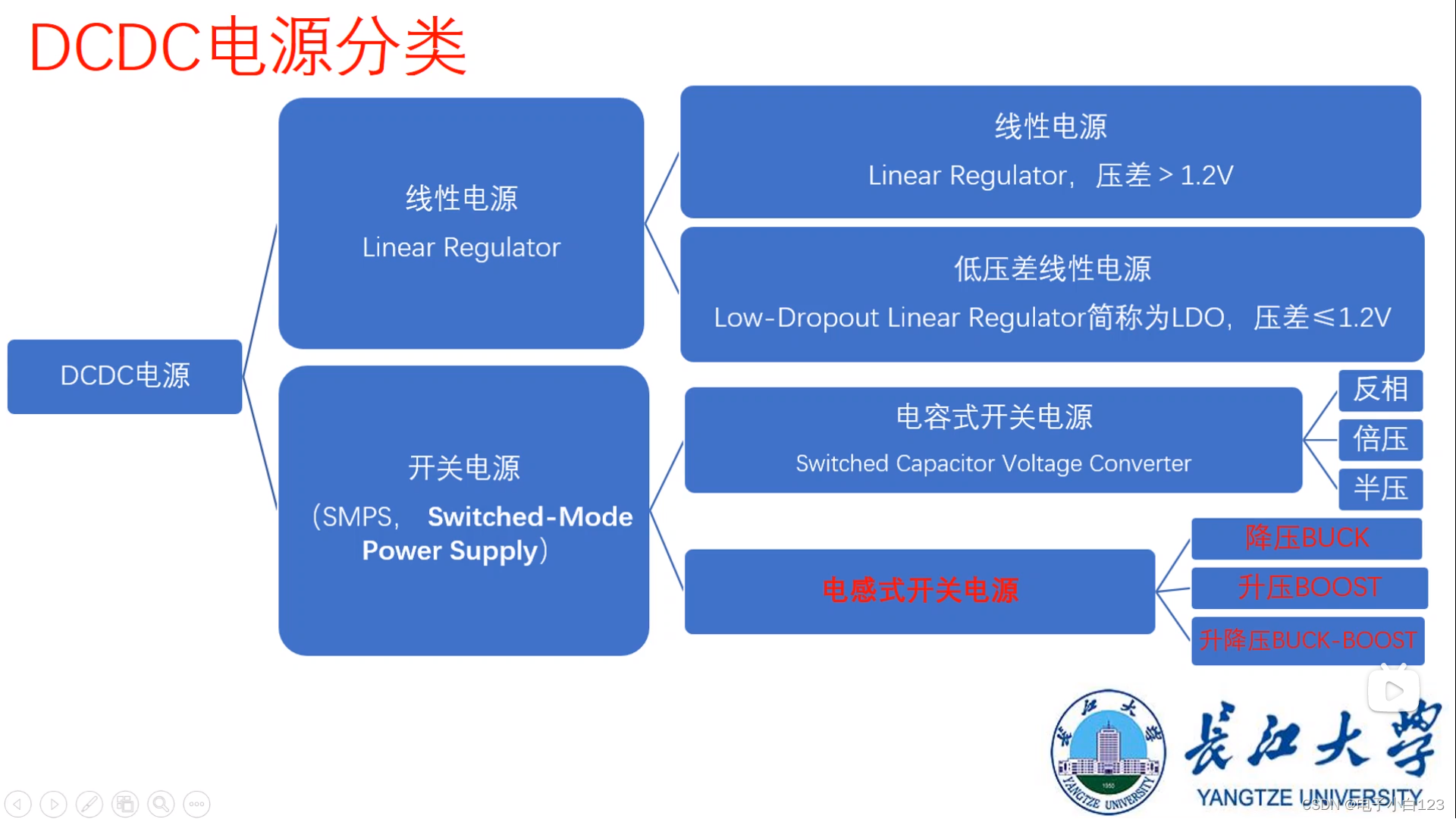

DCDC电源分为线性电源和开关电源

线性电源中，压差小于1.2V的为低压差线性电源（LDO）

电容式开关电源即电荷泵，

反相：如＋5V变为-5V；

倍压：如＋5V变为+10V；

半压：如＋5V变为+2.5V。手机充电器用的较多为半压式

电源比较有名的公司：

美国：TI、 ADI 、MPS

中国：南芯（大陆）、RICHTEK（台湾立锜）、silergy（台湾矽力杰）

线性电源

电压差：压降（Dropout Voltage）

输入电压必须大于输出电压加压降 $V_{IN}> V_{OUT}+V_{dropout}$

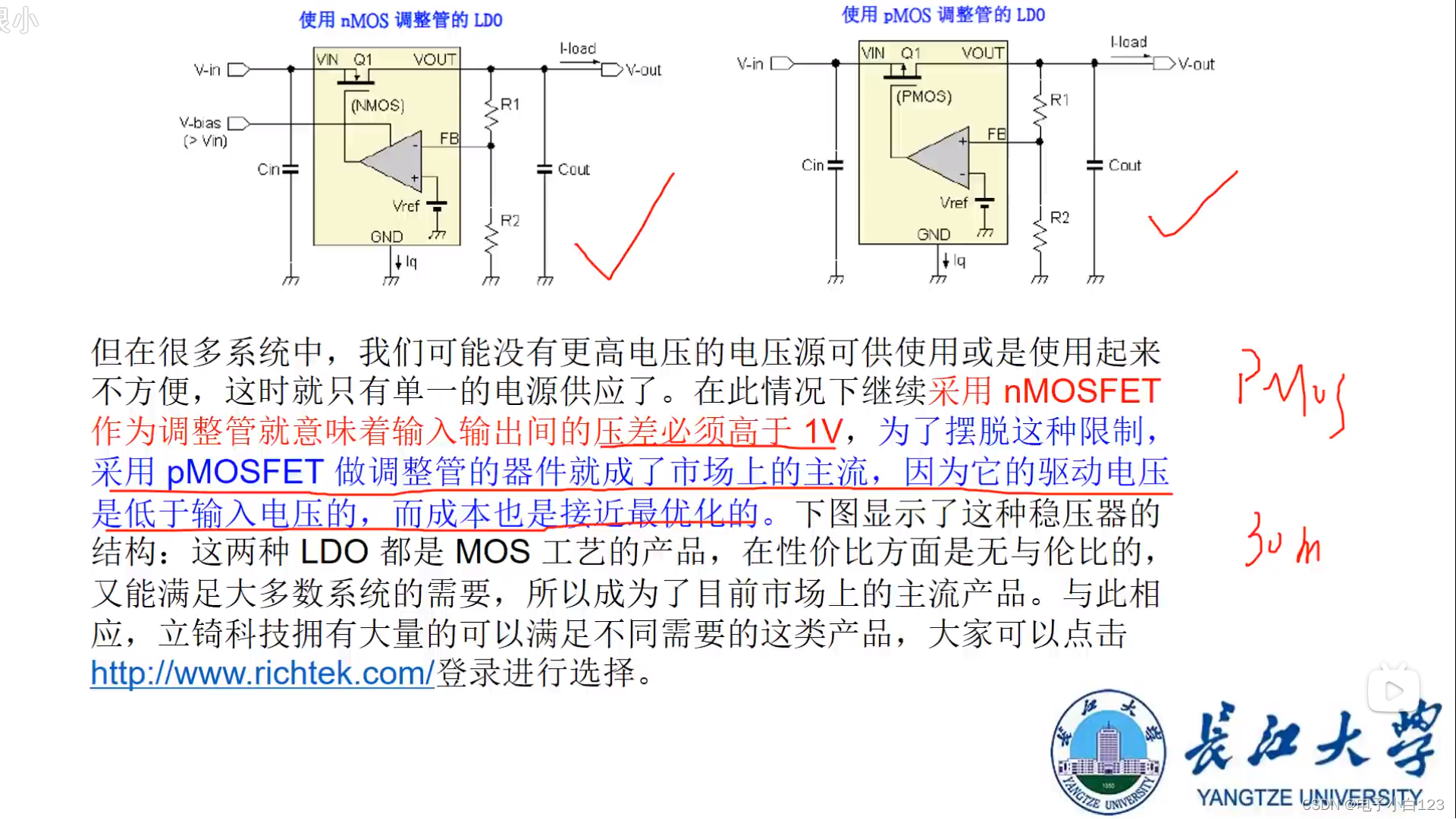

下图左边为常见的五种线性稳压器，主要区别是其内部的功率管

线性电源的参数

1、输入电压 $V_{I}$

2、输出电压 $V_{O}$ ，有些是固定，有些是可调

3、压差

4、噪声

5、静态电流 $I_{q}$ ，线性电源空载时的电流，便携式设备看重此参数

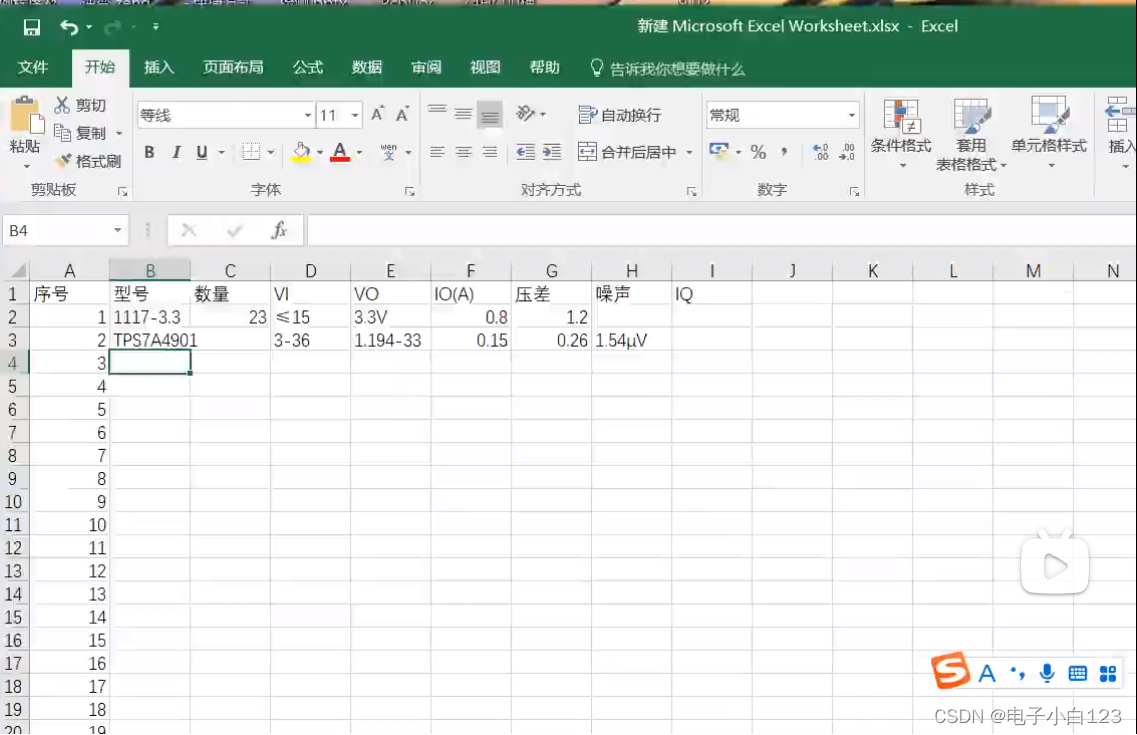

手上电源芯片较多时，可建立以下excel表管理

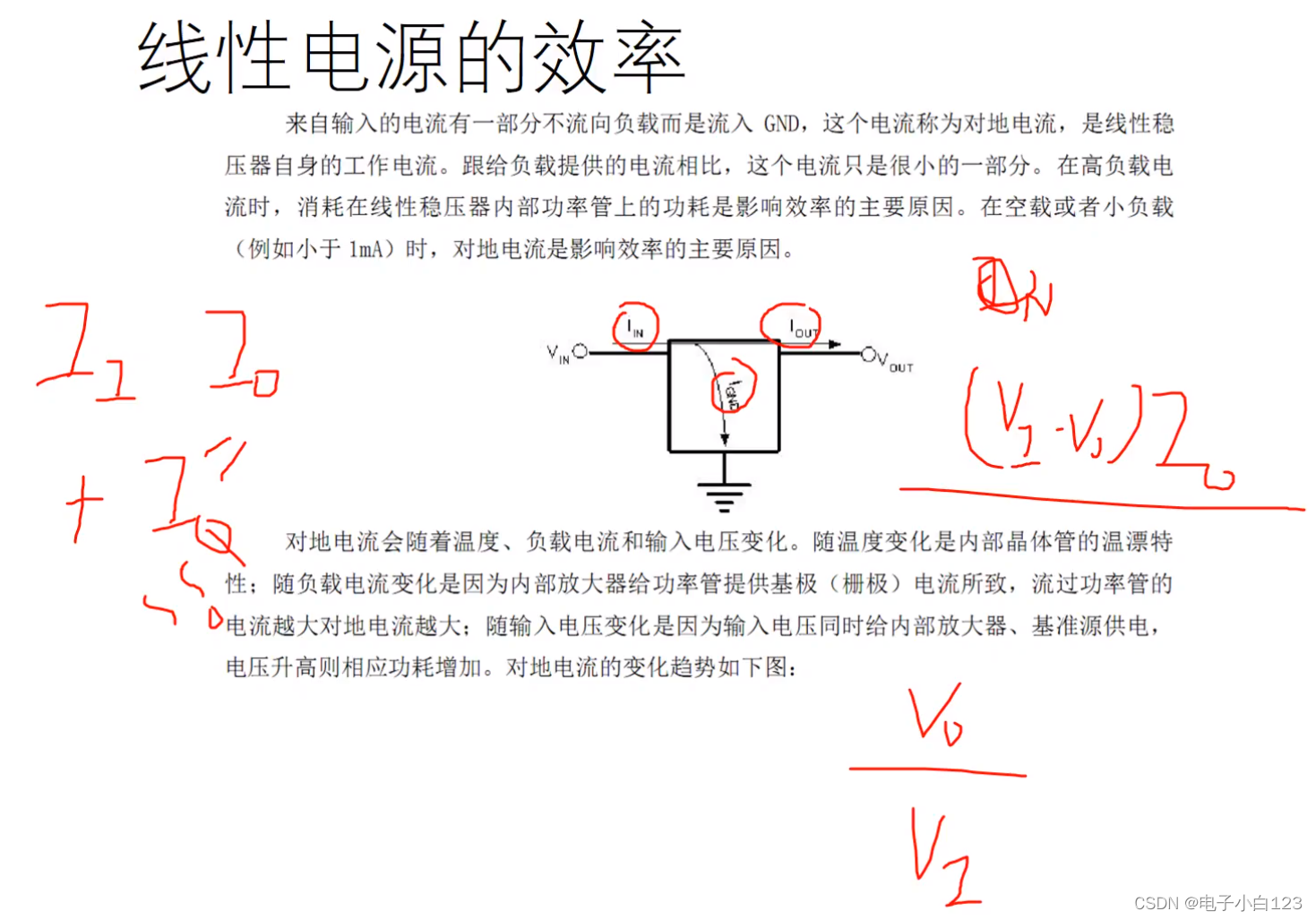

线性电源的效率

$\eta =\frac{V_{O}}{V_{I}}$

选用压差小的LDO，而且输出电压和输入电压相差不大时，线性电源的效率不一定比开关电源低。

输入电流 $I_{IN}=I_{OUT}+I_{Q}$

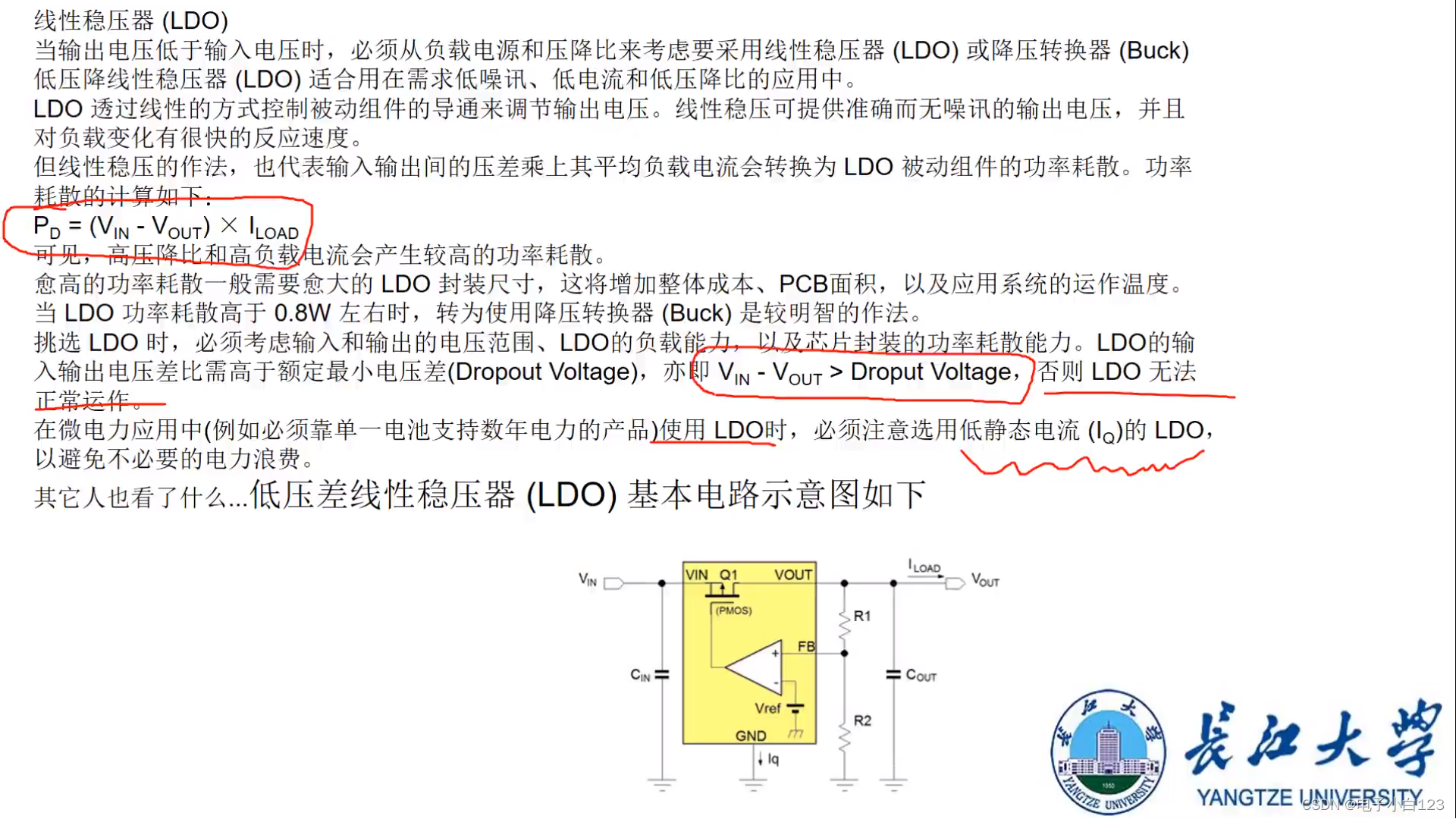

功率耗散： $P_{D}=(V_{IN}-V_{OUT})*I_{Q}$

这部分功率通过发热耗掉，这部分功率过大会导致IC烧坏

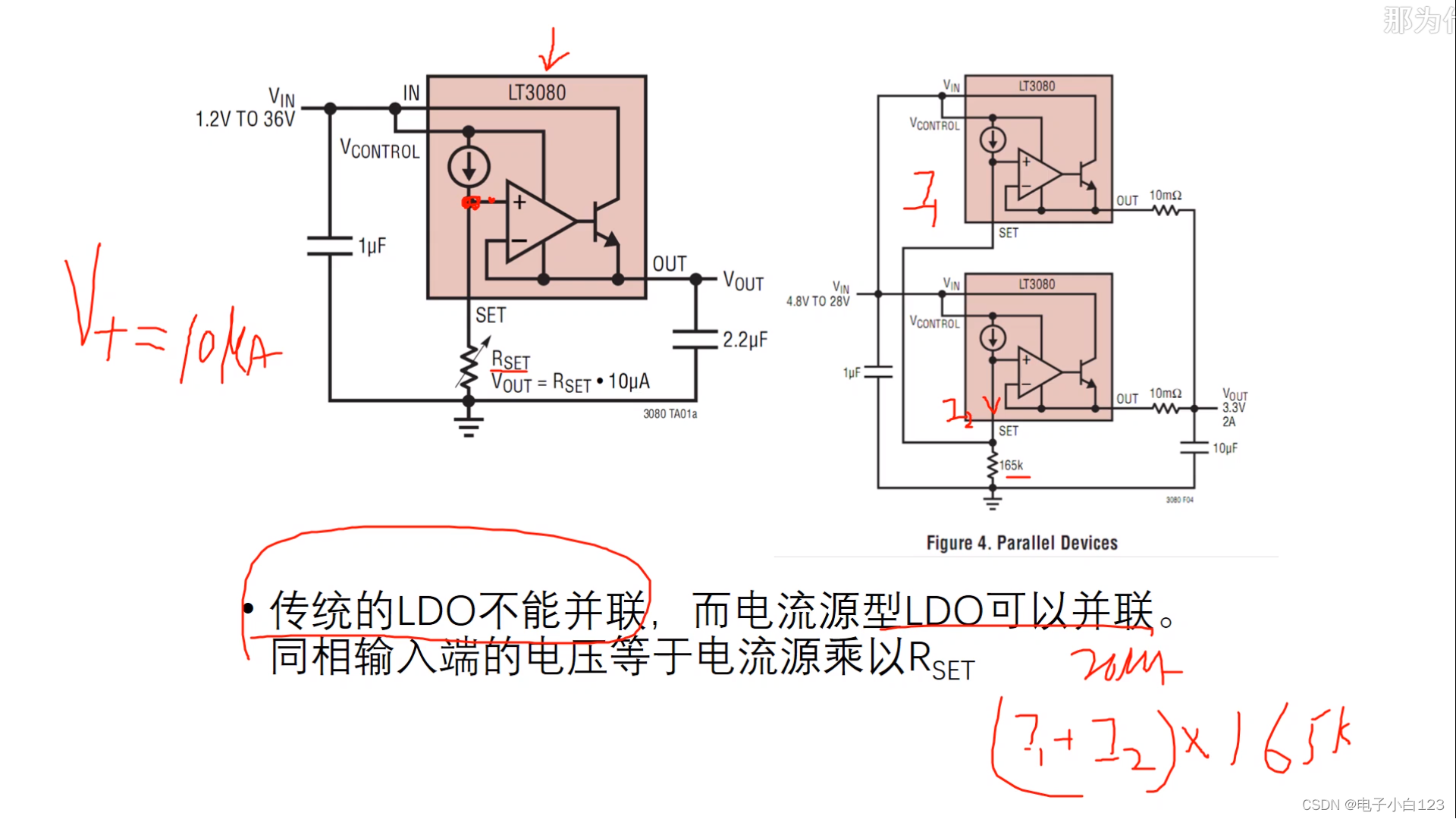

线性电源不能并联扩流

特殊的芯片

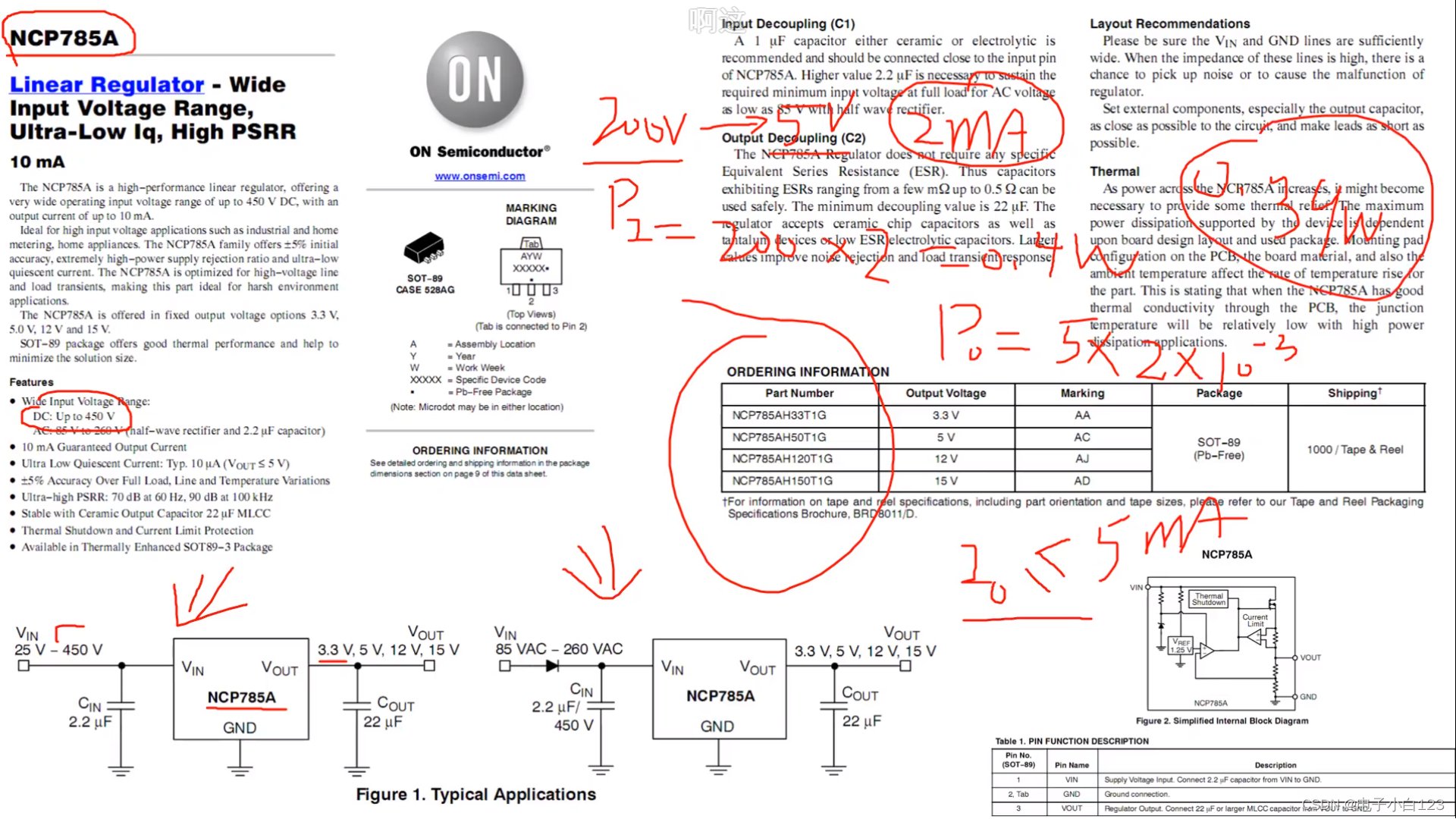

1、NCP785A

比较特殊的一款IC：ON（安森美）的NCP785A

$V_{IN}$ ：25V-450V，输入电压很高

$V_{OUT}$ ：3.3V、5V、12V、15V

输出电流 $I_{O}$ 不能超过5mA

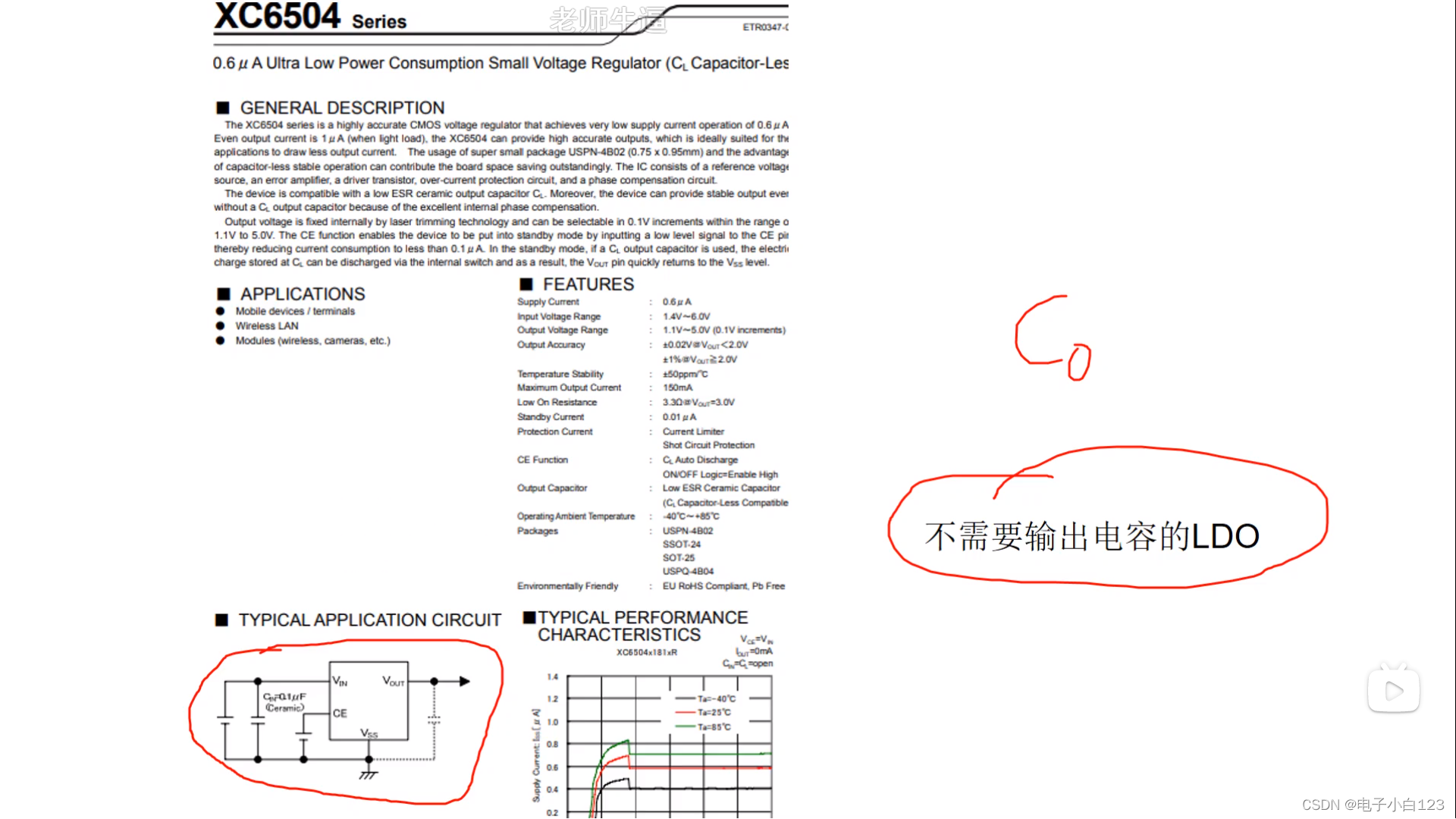

2、XC6504

不需要输出电容的LDO

3、RT9806

此IC输入和输出都自带防反接

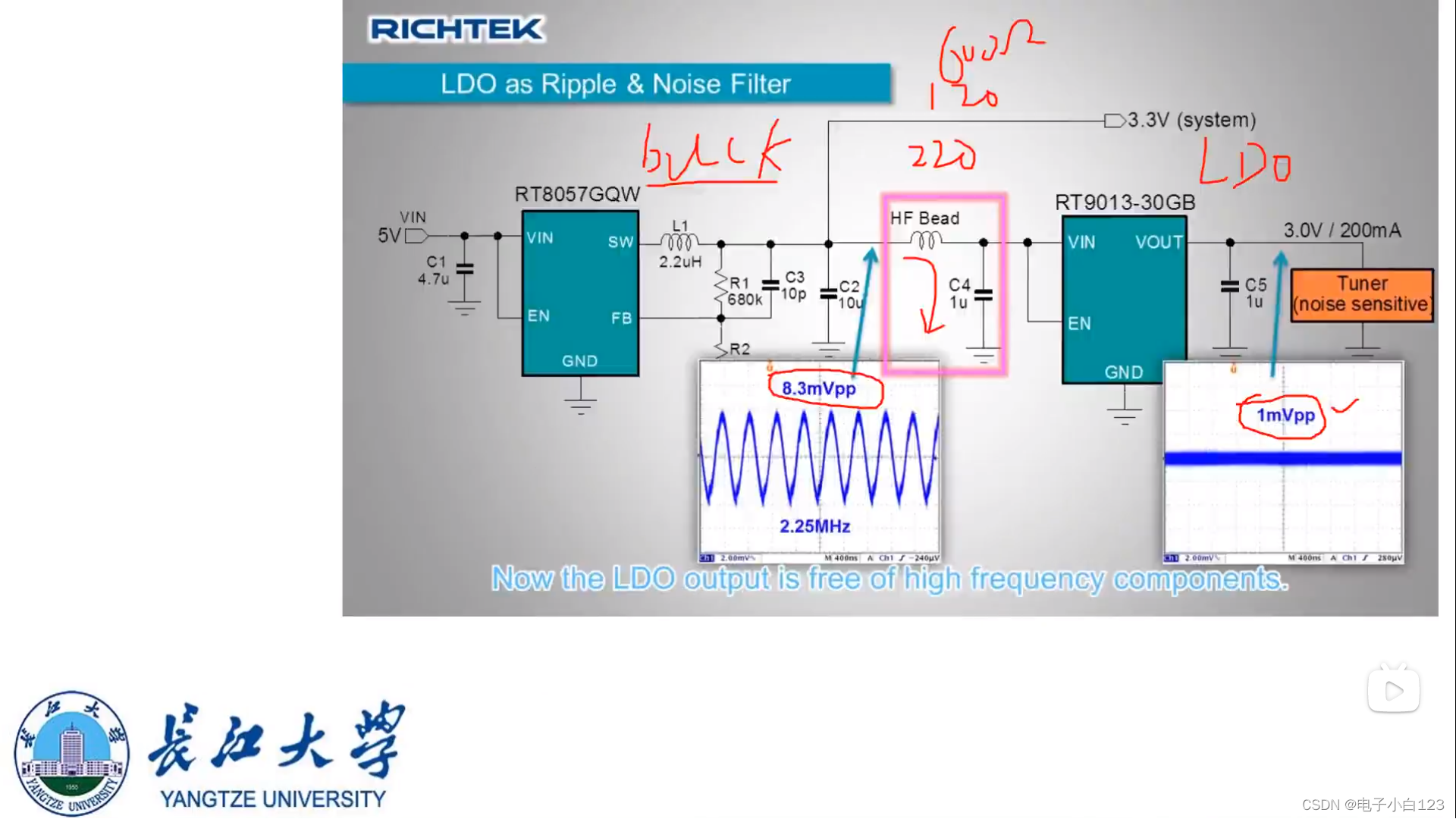

BUCK电路出来后，通过磁珠和电容形成低通滤波器，把较大的纹波滤除，再通过LDO能得到纹波很小的电压

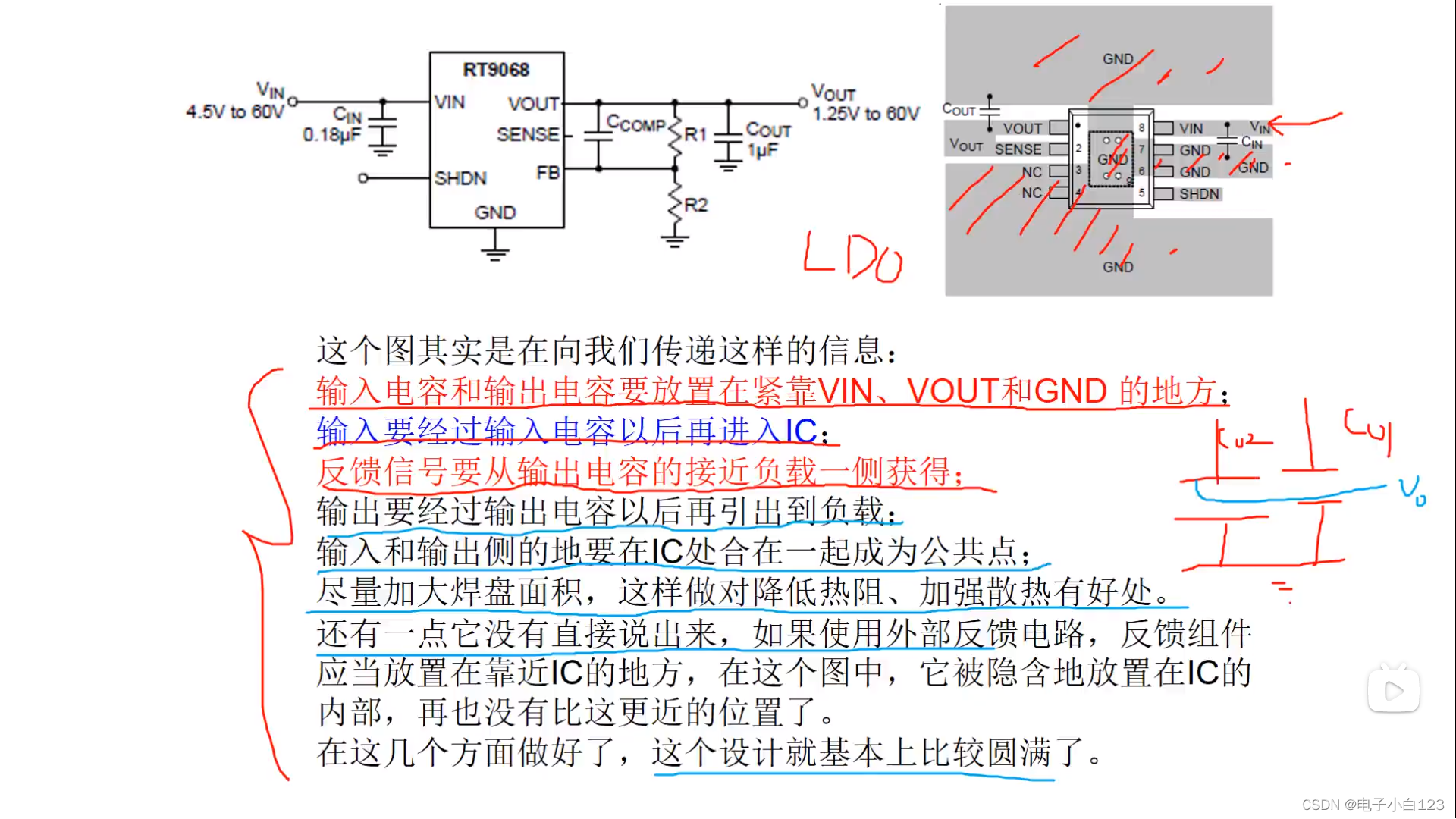

LDO PCB设计

layout时，LDO尽量铺铜，而且面积尽可能大，散热好

FB引脚覆盖的面积越小越好
