FPGA学习日记（五）ZYNQ——在线逻辑分析仪（ILA）硬件调试及simulator仿真软件的创建使用

一、在线逻辑分析仪（ILA）

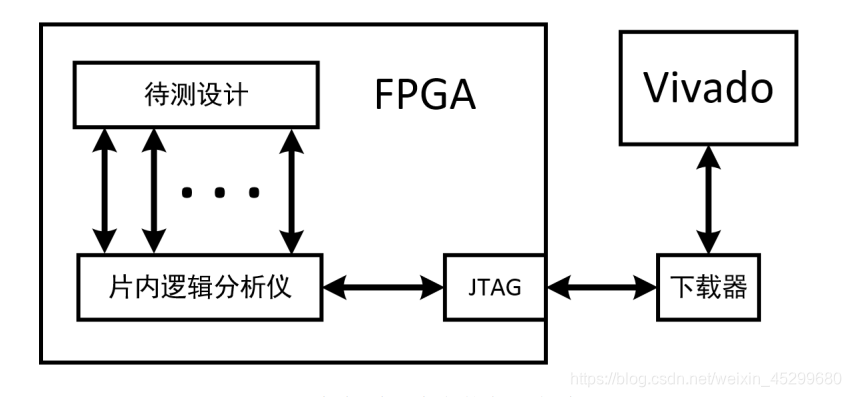

vivado的在线逻辑分析仪（ILA）其借用了传统逻辑分析仪的理念以及大部分的功能， 并利用 FPGA 中的逻辑资源， 将这些功能植入到 FPGA 的设计当中。如下图所示，ILA占用一部分FPGA内部逻辑资源，可看做一个模块，被设计模块所调用。ILA使用时需要与下载器连接，将FPGA的测试信号传回到vivadoIDE中，显示波形以供调试。运行过程如下：

ILA的创建使用有两种方法：综合前创建IP核和综合后使用网表添加被测信号。

（1）使用IP核创建并使用ILA

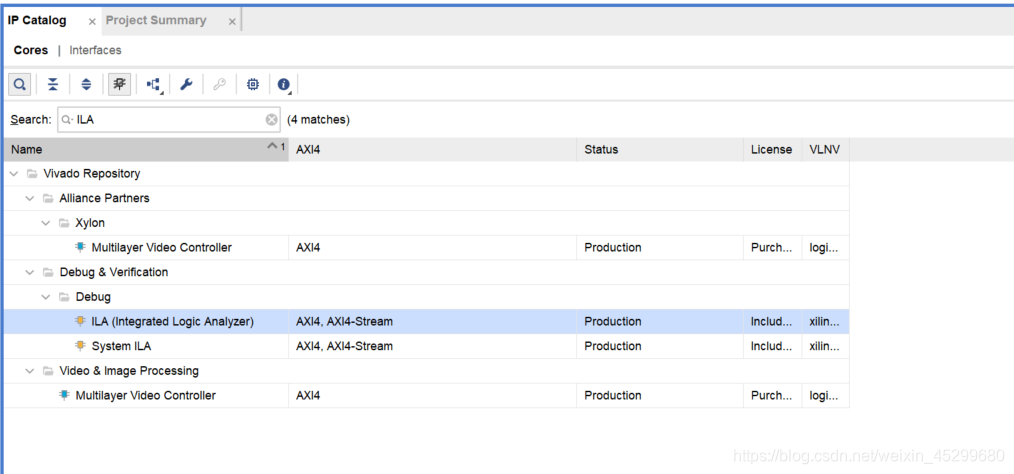

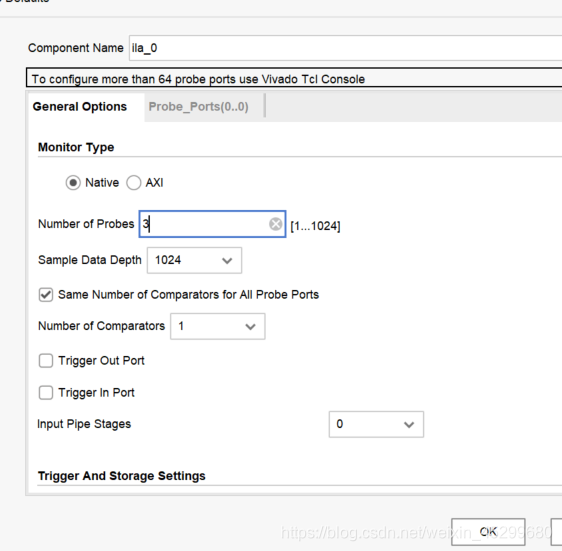

1.首先找到ILA ip核，设置要检测的probe数量、深度及数据位宽，建议选择综合选项选ooc，减少综合时间；
