Cortex-A7 MPCore 架构详细介绍

参考了《Cortex-A7 Technical ReferenceManua.pdf》和《ARM Cortex-A(armV7)编程手
册 V4.0.pdf》这俩份文档,这两份文档都是 ARM 官方的文档,详细的介绍了 Cortex-A7 架构和
ARMv7-A 指令集。

1.Cortex-A7 MPCore 简介

Cortex-A7 MPcore 处理器支持 1~4 核,通常是和 Cortex-A15 组成 big.LITTLE 架构的,
Cortex-A15 作为大核负责高性能运算,比如玩游戏啥的,Cortex-A7 负责普通应用,因为 Cortex-
A7 省电。Cortex-A7 本身性能也不弱,不要看它叫做 Cortex-A7 但是它可是比 Cortex-A8 性能
要强大,而且更省电。ARM 官网对于 Cortex-A7 的说明如下:

“在 28nm 工艺下,Cortex-A7 可以运行在 1.2~1.6GHz,并且单核面积不大于 0.45mm 2 (含
有浮点单元、NEON 和 32KB 的 L1 缓存),在典型场景下功耗小于 100mW, 这使得它非常适
合对功耗要求严格的移动设备,这意味着 Cortex-A7 在获得与 Cortex-A9 相似性能的情况下,
其功耗更低”。

Cortex-A7 MPCore 支持在一个处理器上选配 1~4 个内核,Cortex-A7 MPCore 多核配置如图
Cortex-A7 MPCore 多核配置如图
Cortex-A7 MPCore 的 L1 可选择 8KB、16KB、32KB、64KB,L2 Cache 可以不配,也可以
选择 128KB、256KB、512KB、1024KB。I.MX6UL 配置了 32KB 的 L1 指令 Cache 和 32KB 的
L1 数据 Cache,以及 128KB 的 L2 Cache。Cortex-A7MPCore 使用 ARMv7-A 架构,主要特性如
下:

  • ①、SIMDv2 扩展整形和浮点向量操作。
  • ②、提供了与 ARM VFPv4 体系结构兼容的高性能的单双精度浮点指令,支持全功能的
    IEEE754。
  • ③、支持大物理扩展(LPAE),最高可以访问 40 位存储地址,也就是最高可以支持 1TB 的
    内存。
  • ④、支持硬件虚拟化。
  • ⑤、支持 Generic Interrupt Controller(GIC)V2.0。
  • ⑥、支持 NEON,可以加速多媒体和信号处理算法。

2.Cortex-A 处理器运行模型

以前的 ARM 处理器有 7 种运行模型:User、FIQ、IRQ、Supervisor(SVC)、Abort、Undef
和 System,其中 User 是非特权模式,其余 6 中都是特权模式。但新的 Cortex-A 架构加入了
TrustZone 安全扩展,所以就新加了一种运行模式:Monitor,新的处理器架构还支持虚拟化扩
展,因此又加入了另一个运行模式:Hyp,所以 Cortex-A7 处理器有 9 种处理模式,如表

模式描述
User(USR)用户模式,非特权模式,大部分程序运行的时候就处于此模式。
FIQ快速中断模式,进入 FIQ 中断异常
IRQ一般中断模式。
Supervisor(SVC)超级管理员模式,特权模式,供操作系统使用。
Monitor(MON)监视模式?这个模式用于安全扩展模式。
Abort(ABT)数据访问终止模式,用于虚拟存储以及存储保护。
Hyp(HYP)超级监视模式?用于虚拟化扩展。
Undef(UND)未定义指令终止模式。
System(SYS)系统模式,用于运行特权级的操作系统任务

注:‘?’表示为笔者翻译,不保证翻译的准确性。

除了 User(USR)用户模式以外,其它 8 种运行模式都是特权模式。这几个
运行模式可以通过软件进行任意切换,也可以通过中断或者异常来进行切换。大多数的程序都
运行在用户模式,用户模式下是不能访问系统所有资源的,有些资源是受限的,要想访问这些
受限的资源就必须进行模式切换。但是用户模式是不能直接进行切换的,用户模式下需要借助
异常来完成模式切换,当要切换模式的时候,应用程序可以产生异常,在异常的处理过程中完
成处理器模式切换。

当中断或者异常发生以后,处理器就会进入到相应的异常模式种,每一种模式都有一组寄
存器供异常处理程序使用,这样的目的是为了保证在进入异常模式以后,用户模式下的寄存器
不会被破坏。

如果学过 STM32 和 UCOS、FreeRTOS 就会知道,STM32 只有两种运行模式,特权模式和
非特权模式,但是 Cortex-A 就有 9 种运行模式。

3.Cortex-A 寄存器组

Cortex-A 的内核寄存器组,注意不是芯片的外设寄存器

主要参考
《ARM Cortex-A(armV7)编程手册 V4.0.pdf》的“第 3 章 ARM Processor Modes And Registers”。

ARM 架构提供了 16 个 32 位的通用寄存器(R0~R15)供软件使用,前 15 个(R0~R14)可以用
作通用的数据存储,R15 是程序计数器 PC,用来保存将要执行的指令。ARM 还提供了一个当
前程序状态寄存器 CPSR 和一个备份程序状态寄存器 SPSR,SPSR 寄存器就是 CPSR 寄存器的
备份。
在这里插入图片描述
Cortex-A7 有 9 种运行模式,每一种运行模式都有一组与之对应的寄存
器组。每一种模式可见的寄存器包括 15 个通用寄存器(R0~R14)、一两个程序状态寄存器和一个
程序计数器 PC。在这些寄存器中,有些是所有模式所共用的同一个物理寄存器,有一些是各模
式自己所独立拥有的,各个模式所拥有的寄存器如表

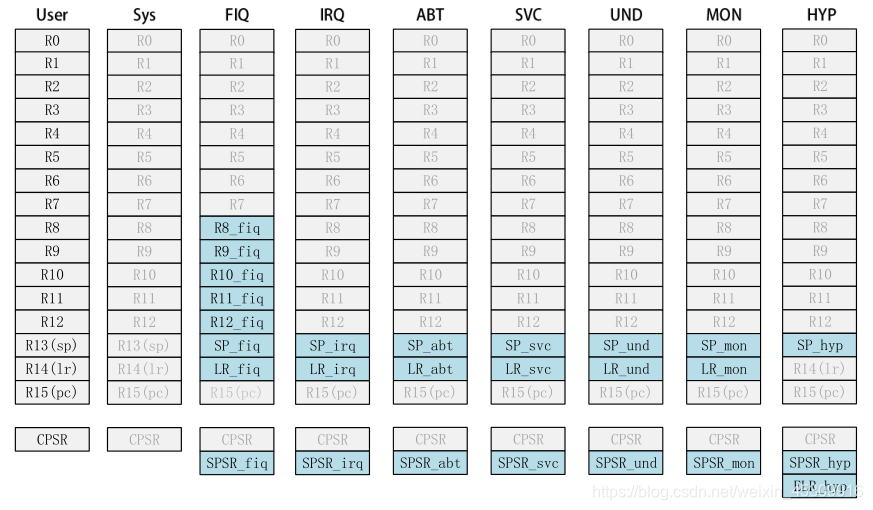

在这里插入图片描述

浅色字体的是与 User 模式所共有的寄存器,蓝绿色背景的是各个模式所独有
的寄存器。可以看出,在所有的模式中,低寄存器组(R0~R7)是共享同一组物理寄存器的,只是
一些高寄存器组在不同的模式有自己独有的寄存器,比如 FIQ 模式下 R8~R14 是独立的物理寄
存器。假如某个程序在 FIQ 模式下访问 R13 寄存器,那它实际访问的是寄存器 R13_fiq,如果
程序处于 SVC 模式下访问 R13 寄存器,那它实际访问的是寄存器 R13_svc。总结一下,Cortex-
A 内核寄存器组成如下:
①、34 个通用寄存器,包括 R15 程序计数器(PC),这些寄存器都是 32 位的。
②、8 个状态寄存器,包括 CPSR 和 SPSR。
③、Hyp 模式下独有一个 ELR_Hyp 寄存器。

3.1通用寄存器

R0~R15 就是通用寄存器,通用寄存器可以分为以下三类:
①、未备份寄存器,即 R0~R7。
②、备份寄存器,即 R8~R14。
③、程序计数器 PC,即 R15。

3.1.1未备份寄存器

未备份寄存器指的是 R0~R7 这 8 个寄存器,因为在所有的处理器模式下这 8 个寄存器都是
同一个物理寄存器,在不同的模式下,这 8 个寄存器中的数据就会被破坏。所以这 8 个寄存器
并没有被用作特殊用途

3.1.2备份寄存器

备份寄存器中的 R8~R12 这 5 个寄存器有两种物理寄存器,在快速中断模式下(FIQ)它们对
应着 Rx_irq(x=8~12)物理寄存器,其他模式下对应着 Rx(8~12)物理寄存器。FIQ 是快速中断模
式,看名字就是知道这个中断模式要求快速执行! FIQ 模式下中断处理程序可以使用 R8~R12
寄存器,因为 FIQ 模式下的 R8~R12 是独立的,因此中断处理程序可以不用执行保存和恢复中
断现场的指令,从而加速中断的执行过程。
备份寄存器 R13 一共有 8 个物理寄存器,其中一个是用户模式(User)和系统模式(Sys)共用
的,剩下的 7 个分别对应 7 种不同的模式。R13 也叫做 SP,用来做为栈指针。基本上每种模式
都有一个自己的 R13 物理寄存器,应用程序会初始化 R13,使其指向该模式专用的栈地址,这
就是常说的初始化 SP 指针。
备份寄存器 R14 一共有 7 个物理寄存器,其中一个是用户模式(User)、系统模式(Sys)和超
级监视模式(Hyp)所共有的,剩下的 6 个分别对应 6种不同的模式。R14 也称为连接寄存器(LR),
LR 寄存器在 ARM 中主要用作如下两种用途:

  • ①、每种处理器模式使用 R14(LR)来存放当前子程序的返回地址,如果使用 BL 或者 BLX
    来调用子函数的话,R14(LR)被设置成该子函数的返回地址,在子函数中,将 R14(LR)中的值赋
    给 R15(PC)即可完成子函数返回,比如在子程序中可以使用如下代码:
MOV PC, LR      寄存器 LR 中的值赋值给 PC,实现跳转\

或者可以在子函数的入口出将 LR 入栈:

PUSH {LR}        将 LR 寄存器压栈

在子函数的最后面出栈即可:

POP {PC}         将上面压栈的 LR 寄存器数据出栈给 PC 寄存器,严格意义上来讲应该是将LR-4 赋给 PC,因为 3 级流水线,这里只是演示代码。
  • ②、当异常发生以后,该异常模式对应的R14寄存器被设置成该异常模式将要返回的地址,
    R14 也可以当作普通寄存器使用。

3.1.3程序计数器 R15

程序计数器 R15 也叫做 PC,R15 保存着当前执行的指令地址值加 8 个字节,这是因为 ARM
的流水线机制导致的。ARM 处理器 3 级流水线:取指->译码->执行,这三级流水线循环执行,
比如当前正在执行第一条指令的同时也对第二条指令进行译码,第三条指令也同时被取出存放
在 R15(PC)中。我们喜欢以当前正在执行的指令作为参考点,也就是以第一条指令为参考点,
那么 R15(PC)中存放的就是第三条指令,换句话说就是 R15(PC)总是指向当前正在执行的指令
地址再加上 2 条指令的地址。对于 32 位的 ARM 处理器,每条指令是 4 个字节,所以:

R15 (PC)值 = 当前执行的程序位置 + 8 个字节。

3.2程序状态寄存器

所有的处理器模式都共用一个 CPSR 物理寄存器,因此 CPSR 可以在任何模式下被访问。
CPSR 是当前程序状态寄存器,该寄存器包含了条件标志位、中断禁止位、当前处理器模式标志
等一些状态位以及一些控制位。所有的处理器模式都共用一个 CPSR 必然会导致冲突,为此,
除了 User 和 Sys 这两个模式以外,其他 7 个模式每个都配备了一个专用的物理状态寄存器,叫
做 SPSR(备份程序状态寄存器),当特定的异常中断发生时,SPSR 寄存器用来保存当前程序状
态寄存器(CPSR)的值,当异常退出以后可以用 SPSR 中保存的值来恢复 CPSR。
因为 User 和 Sys 这两个模式不是异常模式,所以并没有配备 SPSR,因此不能在 User 和
Sys 模式下访问 SPSR,会导致不可预知的结果。由于 SPSR 是 CPSR 的备份,因此 SPSR 和
CPSR 的寄存器结构相同,如图

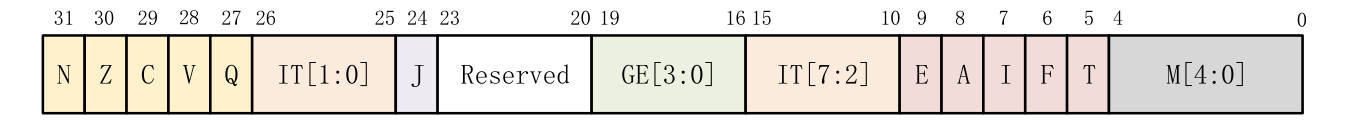

CPSR 寄存器
N(bit31):当两个补码表示的 有符号整数运算的时候,N=1 表示运算对的结果为负数,N=0
表示结果为正数。
Z(bit30) :Z=1 表示运算结果为零,Z=0 表示运算结果不为零,对于 CMP 指令,Z=1 表示
进行比较的两个数大小相等。
C(bit29):在加法指令中,当结果产生了进位,则 C=1,表示无符号数运算发生上溢,其它
情况下 C=0。在减法指令中,当运算中发生借位,则 C=0,表示无符号数运算发生下溢,其它
情况下 C=1。对于包含移位操作的非加/减法运算指令,C 中包含最后一次溢出的位的数值,对
于其它非加/减运算指令,C 位的值通常不受影响。
V(bit28) :对于加/减法运算指令,当操作数和运算结果表示为二进制的补码表示的带符号
数时,V=1 表示符号位溢出,通常其他位不影响 V 位。
Q(bit27) :仅 ARM v5TE_J 架构支持,表示饱和状态,Q=1 表示累积饱和,Q=0 表示累积
不饱和。
IT[1:0] (bit26:25) :和 IT[7:2] (bit15:bit10)一起组成 IT[7:0],作为 IF-THEN 指令执行状态。
J(bit24): :仅 ARM_v5TE-J 架构支持,J=1 表示处于 Jazelle 状态,此位通常和 T(bit5)位一起
表示当前所使用的指令集,如表

JT描述
00ARM
01Thumb
11ThumbEE
10Jazelle

GE[3:0 ] (bit19:16):SIMD 指令有效,大于或等于。
IT[7:2] (bit15:10) :参考 IT[1:0]。
E(bit9) :大小端控制位,E=1 表示大端模式,E=0 表示小端模式。
A(bit8) :禁止异步中断位,A=1 表示禁止异步中断。
I(bit7) :I=1 禁止 IRQ,I=0 使能 IRQ。
F(bit6) :F=1 禁止 FIQ,F=0 使能 FIQ。
T(bit5) :控制指令执行状态,表明本指令是 ARM 指令还是 Thumb 指令,通常和 J(bit24)一
起表明指令类型,参考 J(bit24)位。
M[4:0] :处理器模式控制位,含义如表

M[4:0]处理器模式
10000User 模式
10001FIQ 模式
10010IRQ 模式
10011Supervisor(SVC)模式
10110Monitor(MON)模式
10111Abort(ABT)模式
11010Hyp(HYP)模式
11011Undef(UND)模式
11111System(SYS)模式
