GC2053+GC2145双目摄像头 模块设计

于 2024-12-21 09:21:48 发布
阅读量425 收藏
点赞数 7
文章标签： 硬件架构 硬件工程 fpga开发 arm开发 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45311009/article/details/144624508
版权

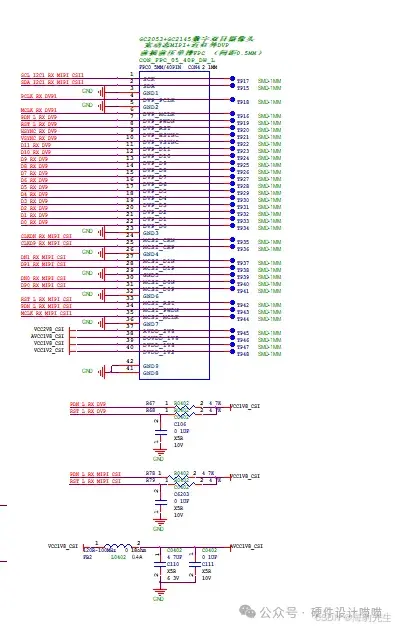

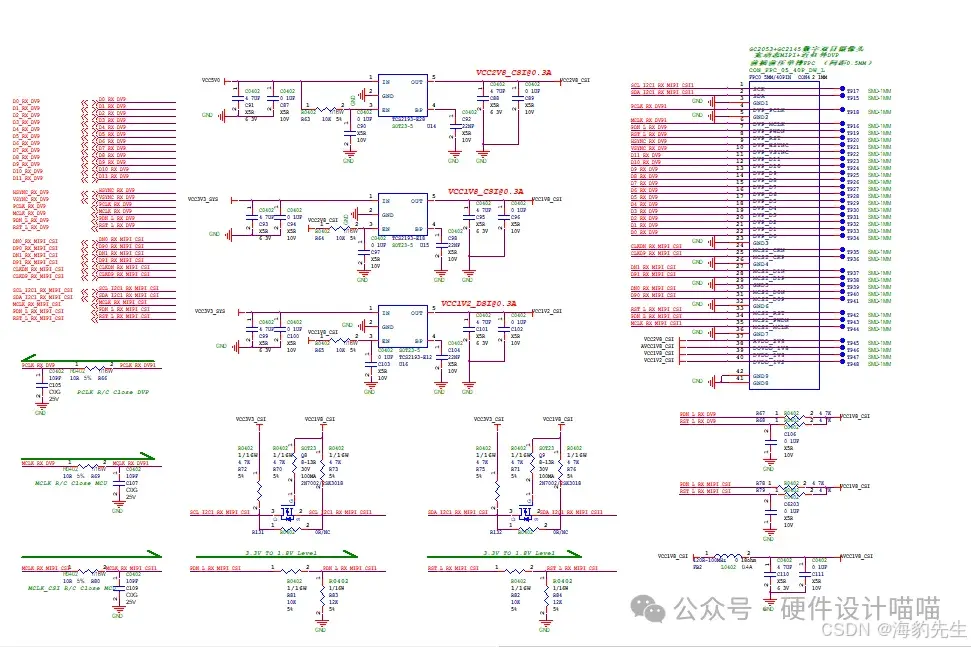

CSI+DVP摄像头设计原理简单  自行参悟

PDN_TX：不同模块则有效电平不同 请留意

ID_TX：ID_TX为摄像头地址非马达地址  且ID_TX内部上下电阻所对应摄像头地址不同  请让软件驱动工程师留意

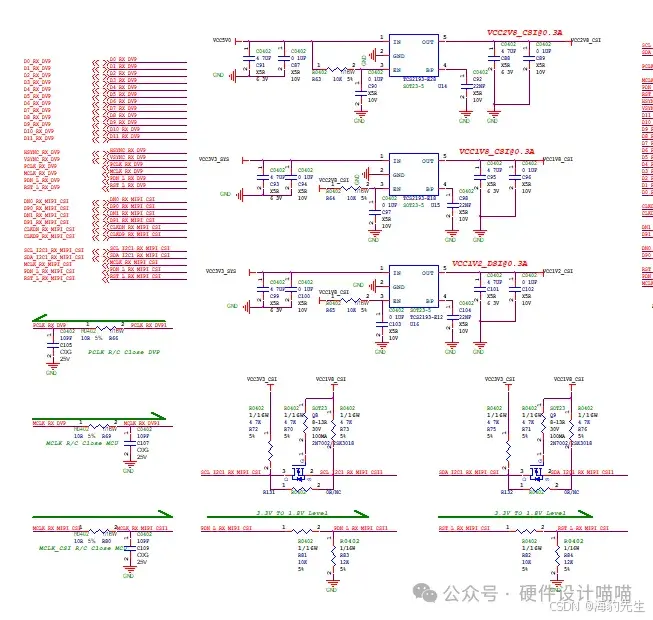

RC/电源域电平转换设计：请参考前章设计 再次不在追叙

搜索关注硬件设计喵喵 内有详解
