RTC电路设计

于 2024-12-18 13:47:46 发布
阅读量311 收藏
点赞数 10
文章标签： 实时音视频 硬件工程 fpga开发 arm开发 pcb工艺 硬件架构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45311009/article/details/144559208
版权

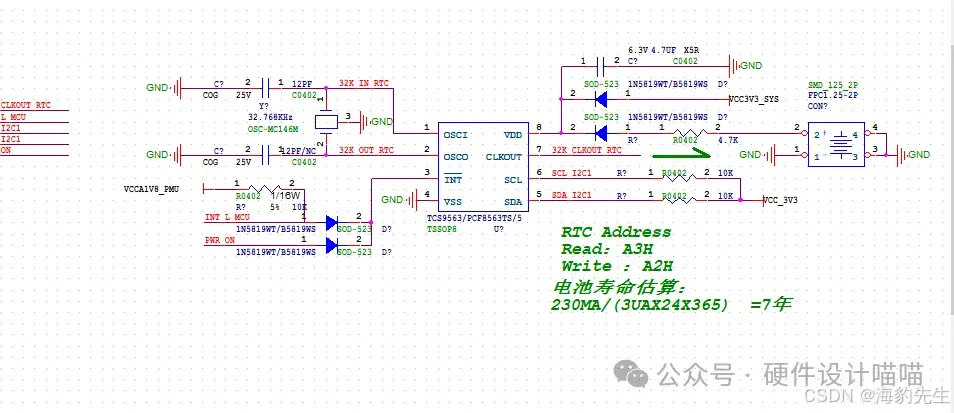

注：纽扣电池寿命计算 请参考所使用品牌与实际功耗 进行使用年限计算

注2：RTC的输出端负载匹配电容请NC  某种情况性可能不起振

搜索关注微信公众号 硬件设计喵喵 内有详解
