详解EC11编码器示波器波形图

本文的编码器用于调节音量或者菜单页面选项的选择，需要识别正、反转及旋转次数，再加按键功能。
本文将讲解EC11一些简单功能的波形图。理解了波形图，EC11的时序图就很好理解了，写代码也就很简单了。
读者另外可以参考这篇文章： 文章

---

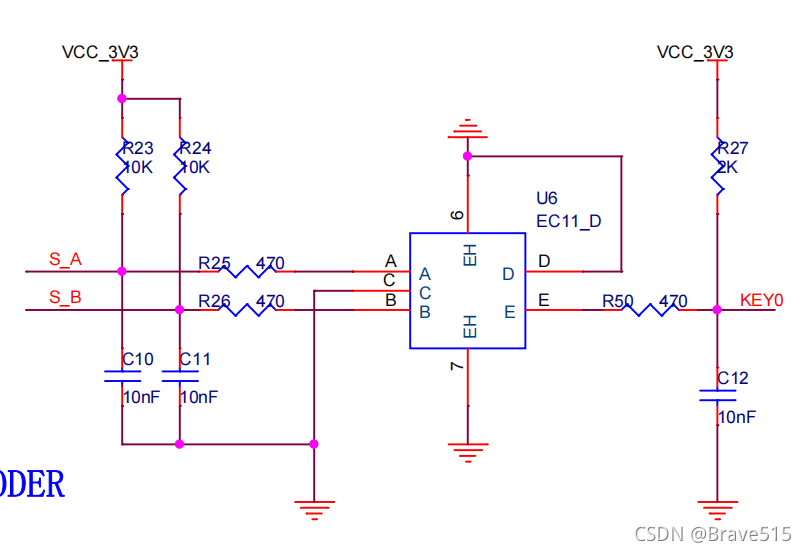

一、原理图

S_A、S_B为编码器的引脚，用于检测编码器的正反转；
KEY0为按键的引脚，用于检测按键是否被按下。

下面讲解编码器正转、反转、按键按下的波形图。理解了波形图，写代码就很简单了。

二、波形图

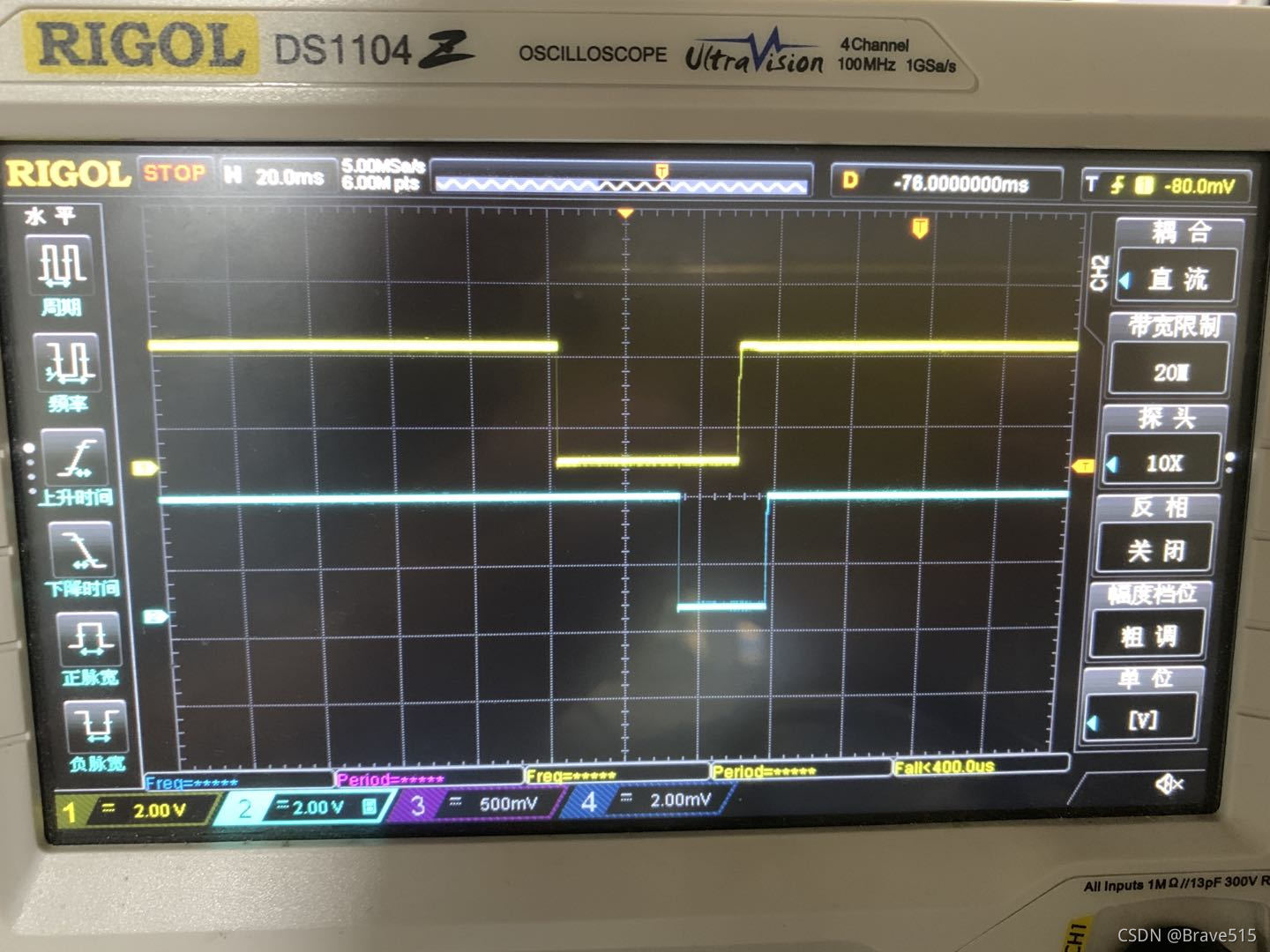

1.正转一次

从上图可以看出，在蓝色波形（S_A）的下降沿，黄色波形（S_B）是高电平；
或者：在蓝色波形（S_A）的上升沿，黄色波形（S_B）是低电平；

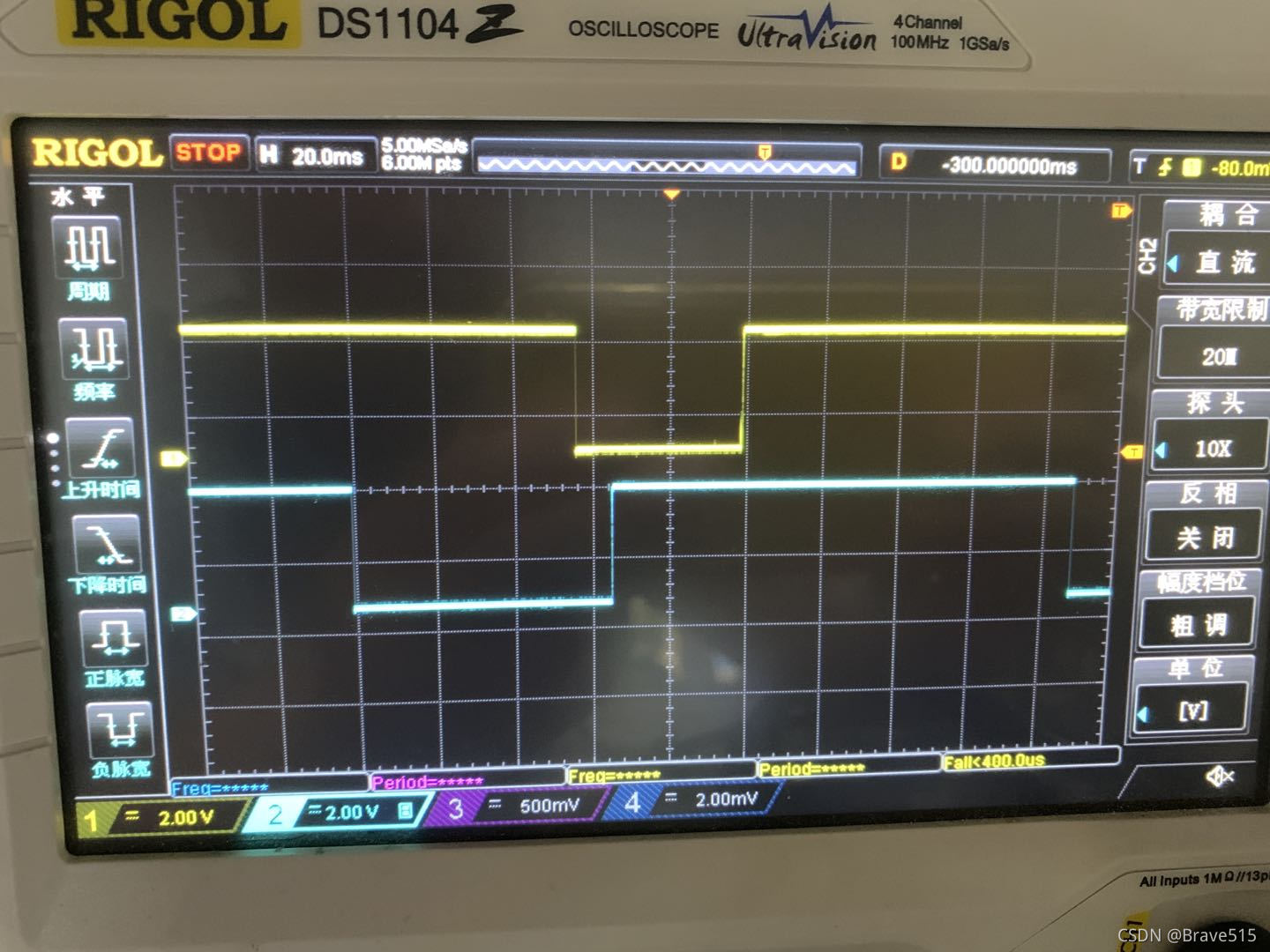

2.反转一次

从上图可以看出，在蓝色波形（S_A）的下降沿，黄色波形（S_B）是低电平；
或者：在蓝色波形（S_A）的上升沿，黄色波形（S_B）是高电平；

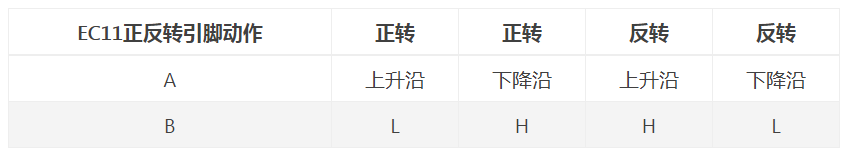

看懂了波形，EC11的时序图就很好理解了：

3.更多波形

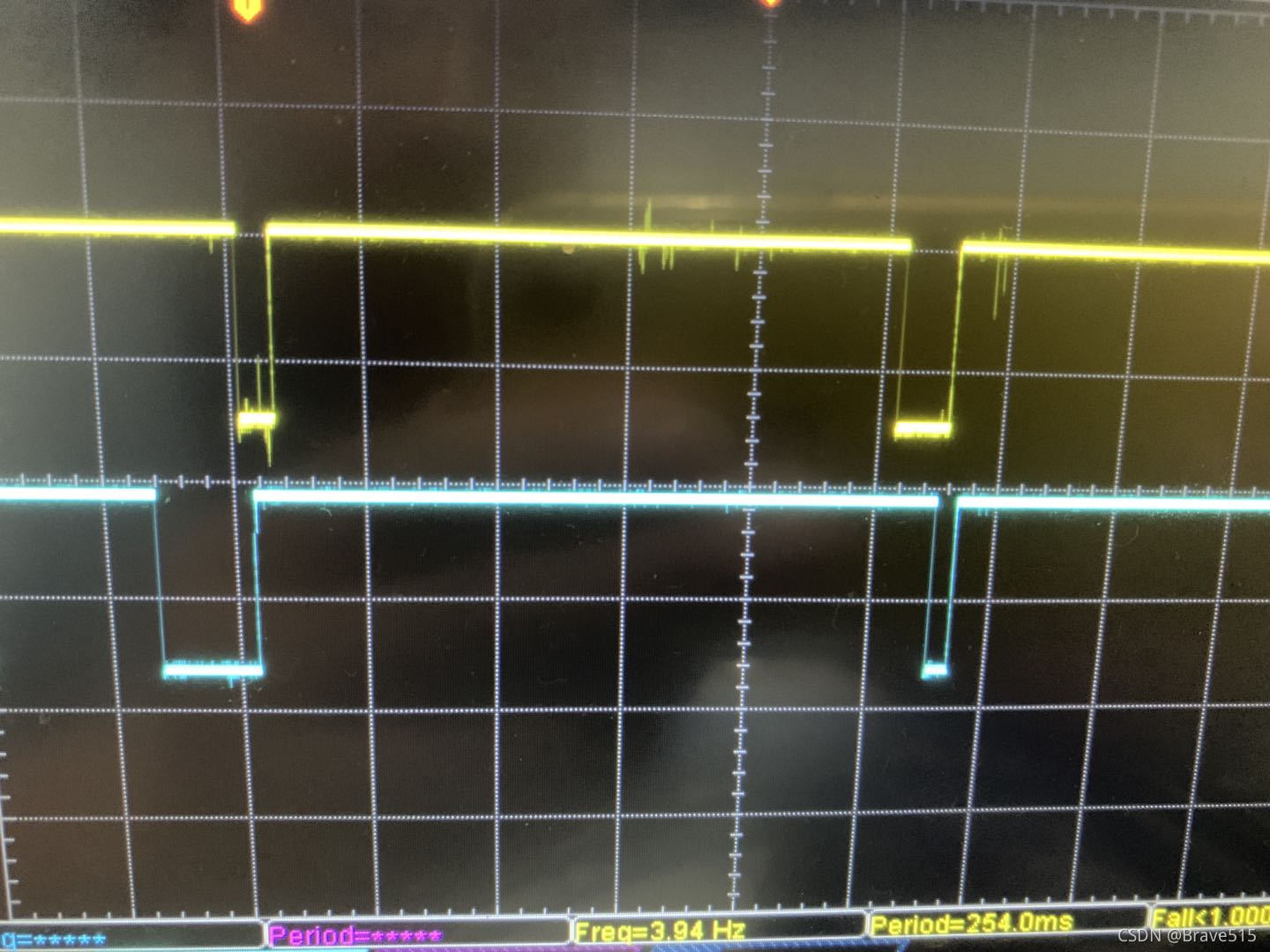

1、正转两次

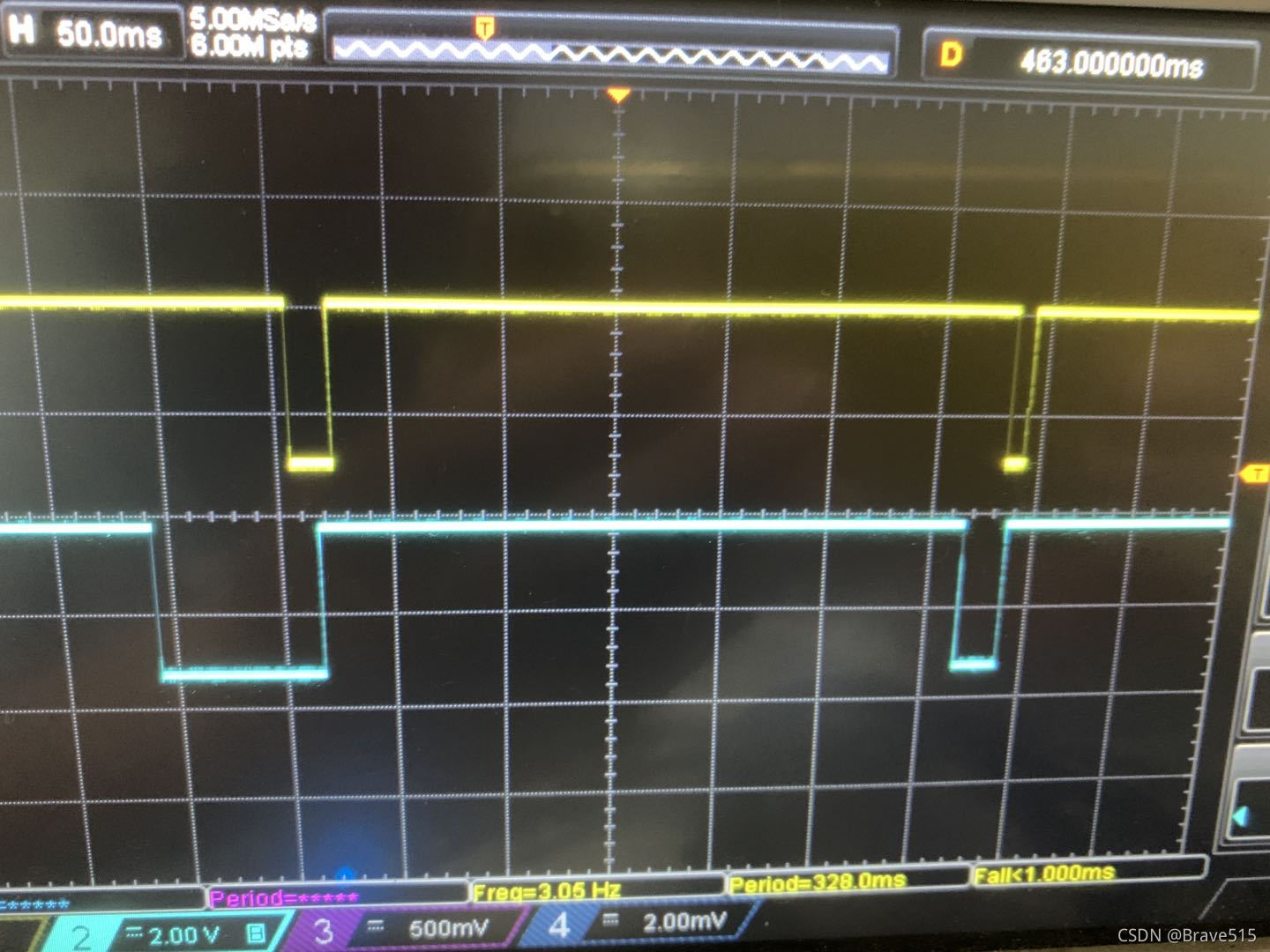

2、正转一次再反转一次

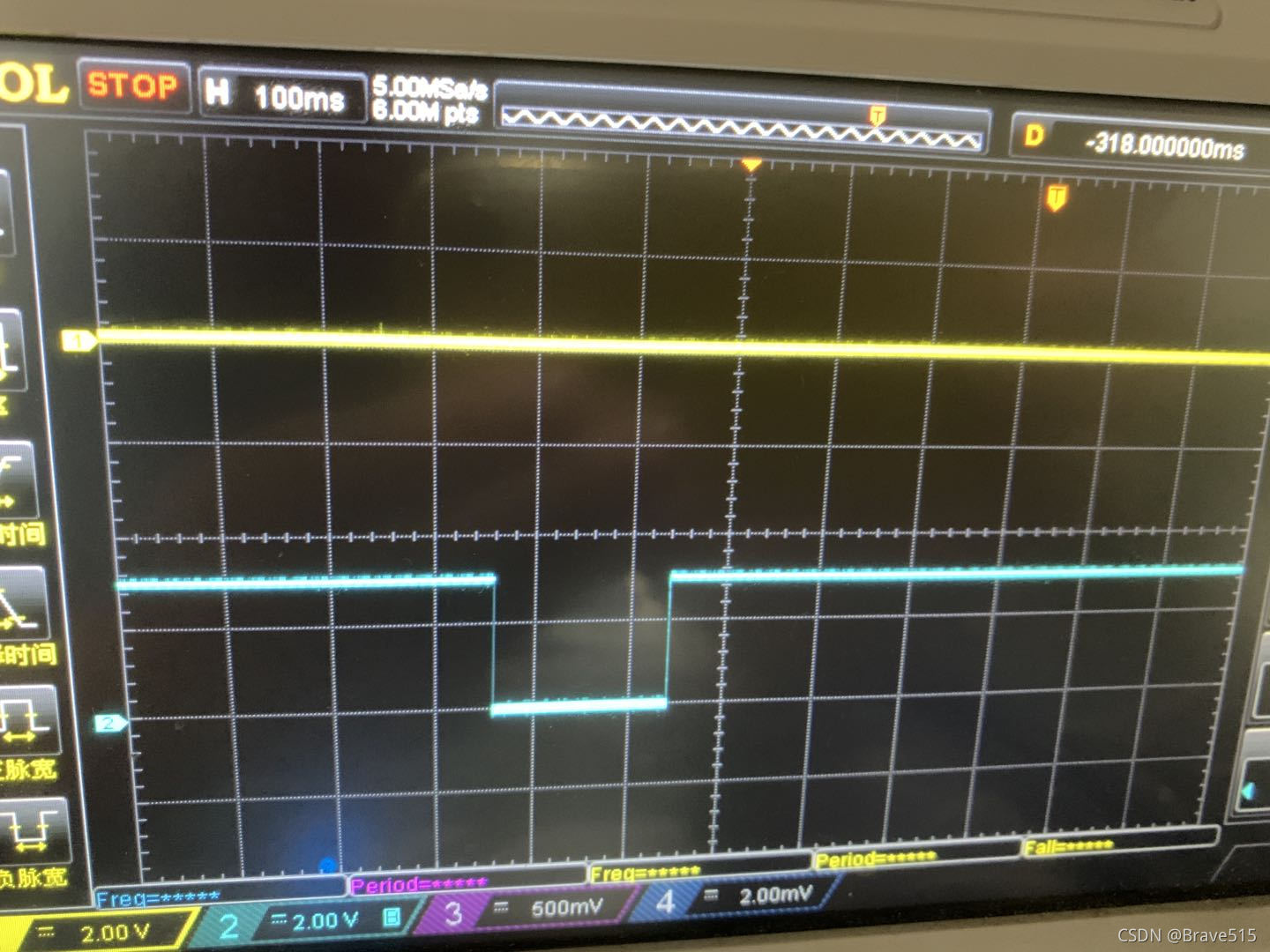

3、按键按下的波形图

三、代码思路

理解了波形图，写代码就很简单了。具体代码就不展示了。
1、正反转的检测：
设置一个外部中断，检测到中断后，根据S_B的电平就能判断出是正转还是反转；
2、按键的检测
设置一个外部中断即可；

总结

本文讲解了编码器一些简单功能的波形图。
