混合树(Blend Tree)概述——动画(Mecanim)系统学习篇

一、混合树的创建

在Animator Controller中鼠标右键就可创建。

二、混合树的应用

混合树： 将多个类似的动画合成复合的动画。

应用场景： 当人物模型中有向前走、向前跑、向左走、向右走、向左跑、向右跑等动画时，我们对这么多动画再分别设置它们之间的转换条件，显得有些繁琐并且有时考虑的不全面，而且这些动画之间的转换存在一定的关系，例如：向前走与向前跑动画，它们之间就是人物的运动速度不同；向前走与向左走动画，它们之间就是人物的运动方向不同。因此：我们可以通过Blend Tree动画混合树，将这些动画混合，设置之间的转换关系即可。

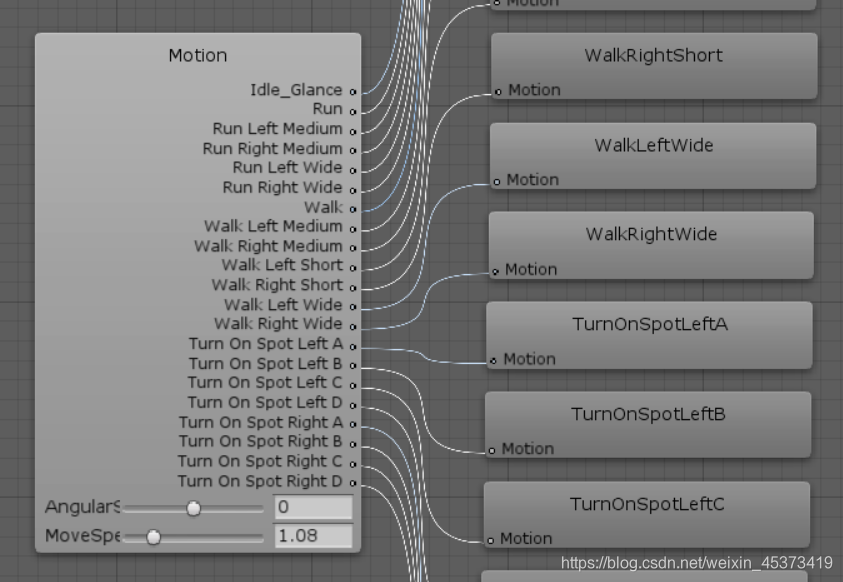

下图为添加好动画并且设置好转化参数的Blend Tree

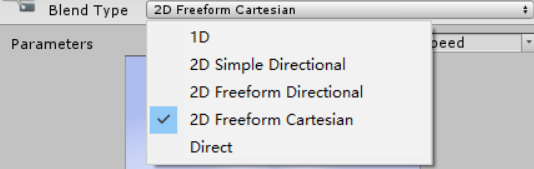

三、混合类型(Blend Type)

1D: 表示只有一个参数控制的混合树，例如：只有idle、向前走、向前跑这些动画混合，它们之间通过速度即可控制动画的切换，此种情况可使用。

2D Simple Directional： 两个参数控制混合树，混合的动画具有确定的运动方向，并且每个方向上只有一个动画。例如：有了向前走动画，就不能有向前跑动画。

2D Freeform Directional 两个参数控制混合树，混合的动画具有确定的运动方向，每个方向上可以有多个动画。例如：可以同时有向前跑和向前走动画。

2D Freeform Cartesian(笛卡尔)：两个参数控制混合树，混合的动画运动方向不确定。例如：可以存在向前跑然后右转的动画，其xy方向的控制参数可以描述不同的概念，不一定为方向的含义，可以是角色的角速度和运动速度。

四、混合树的设置

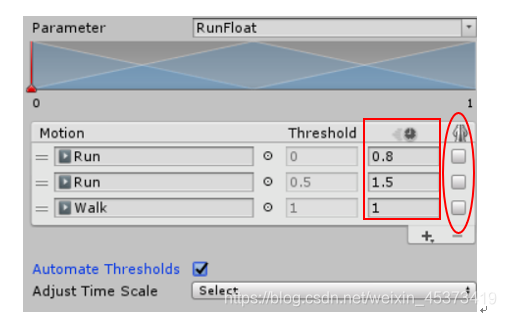

一个参数控制的混合树：

Threshold： 阈值。(阈值：表示动画之间过渡的临界值，如上图中：阈值为1就是全是Walk动画，0.5-1就是Run与Walk之间的过渡的混合动画)
上图中框选的表示设置动画的播放速度，圈选表示是否设置动画镜像。
Auto Thresholds： 勾选后自动计算阈值，也可以手动设置。
Adjust Time Scale： 可以调节动画的播放速度

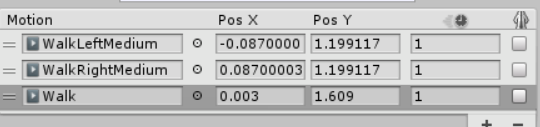

两个参数控制的混合树：

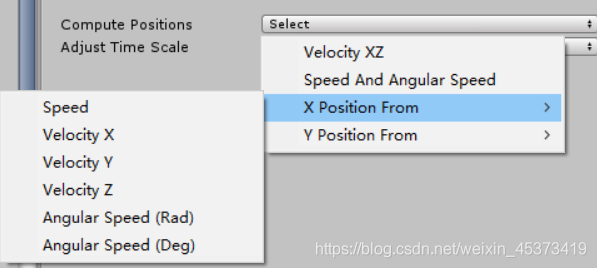

Compution Position： 表示动画混合中Posx，Posy值是如何计算的。
              Velocity XZ： 根据动画中人物在xz平面的速度。
              Speed And Angular Speed： 根据人物的移动速度和角速度。

X Position From： 可以自定Posx的值的计算方式。
                  Speed： 动画中人物移动速度。
                  Velocity X： 动画中人物x方向的速度 。
                  Velocity Y： 动画中人物y方向的速度。
                  Velocity Z： 动画中人物Z方向的速度。
                  Angular Speed(Rad)： 动画中人物角速度速度（按弧度值计算）。
                  Angular Speed(Deg)： 动画中人物角速度速度（按度数计算）。

Y Position From： 可以自定Posy的值的计算方式，与上述的X Position From选项一样。

希望对大家有所帮助！！！
