Altium Designer 18中的Schematic–Grids

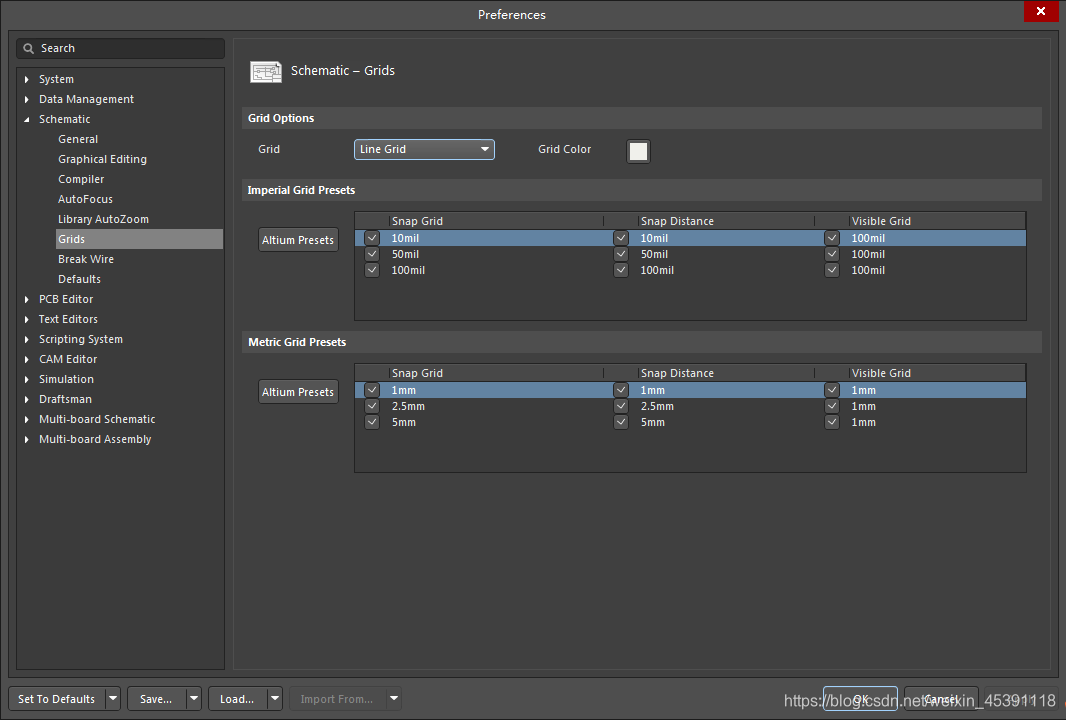

Schematic–Grids（原理图–格网）是Altium Designer 18中“Preferences”对话框第三项功能的第六个页面，如下图所示。



Summary摘要

“首选项”对话框的“原理图–网格”页面提供了原理图编辑器中网格配置的设置。

Options/Controls选项/控件

有关原理图网格的更多信息，请单击此处。

Grid Options网格选项

Grid-从下拉列表中选择一个选项，以设置原理图文档的可见网格样式。提供以下选项：

Dot Grid-网格显示为虚线。

Line Grid-网格显示为实线。

Grid Color-此字段显示用于在原理图图纸上绘制可见网格的当前颜色。单击颜色样本框以打开一个对话框，您可以在其中更改可见网格的颜色。

Imperial Grid Presets英制网格预设

该表包含原理图项目的“捕捉网格”，“捕捉距离”和“可见网格”的英制值（以mils为单位）的列表。可以修改值或启用/禁用复选框以切换每个网格的可见性。

Altium Presets-单击此按钮可以从网格预设的子菜单中进行选择，以恢复“捕捉栅格”，“捕捉距离”和“可见栅格”的预设。

Metric Grid Presets公制网格预设

该表包含原理图项目的“捕捉网格”，“捕捉距离”和“可见网格”的度量值（以毫米为单位）的列表。可以修改网格值，或可以启用/禁用复选框以切换每个网格的可见性。

Altium Presets-单击此按钮可以从网格预设的子菜单中进行选择，以恢复“捕捉栅格”，“捕捉距离”和“可见栅格”的预设。
