Matlab环境下通过RTL SDR 模块解析 RDS/RBDS 信息

Matlab 环境下自带 FM 频道 RDS/RBDS 信息解析样例。 但是该样例缺省是读取预置文件的数据，并不直接从 RTL SDR 模块实时获取信息，因此，需要对原有样例做一些改动。

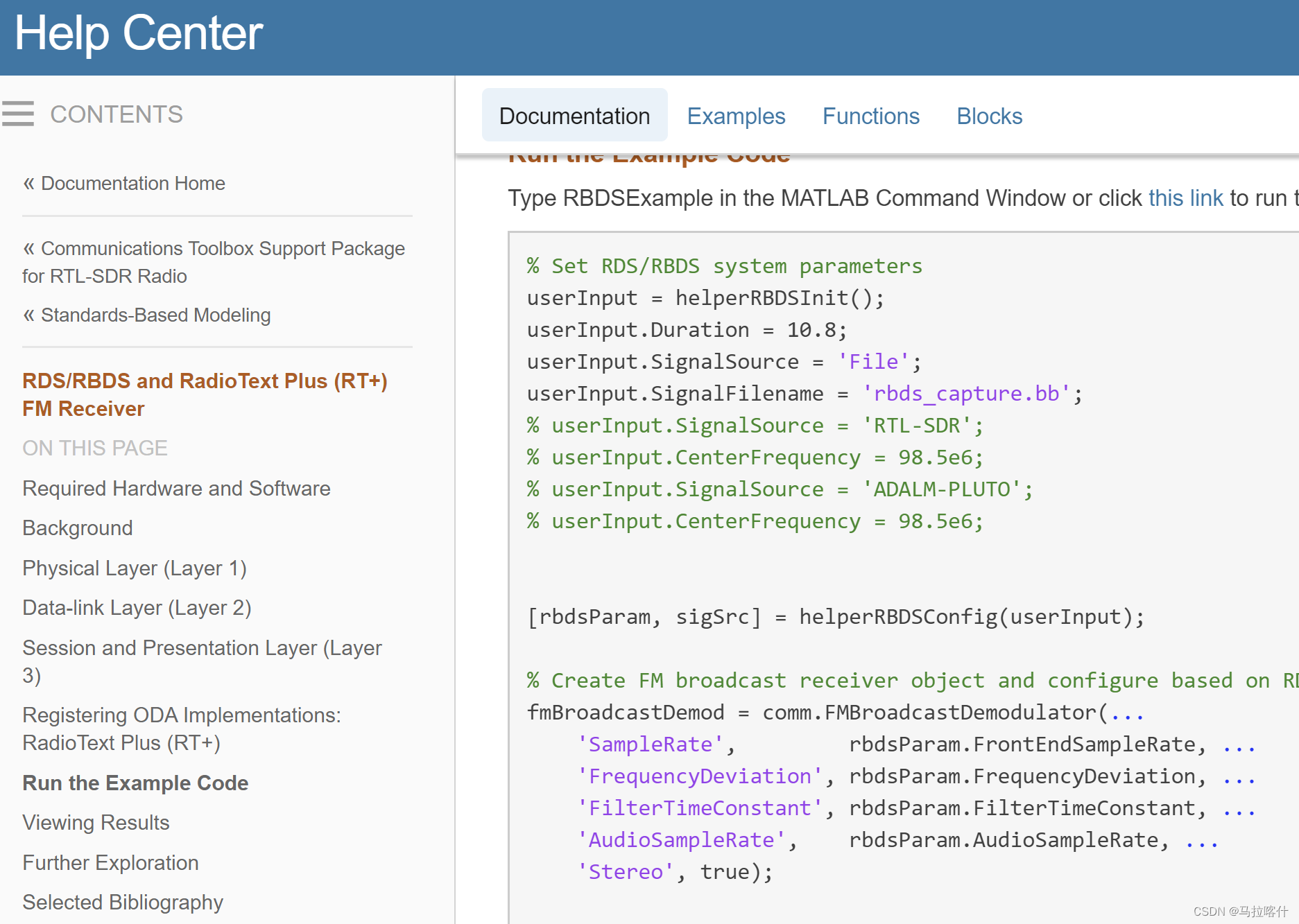

该例子在 MATLAB 帮助中的位置如下：
在这里插入图片描述

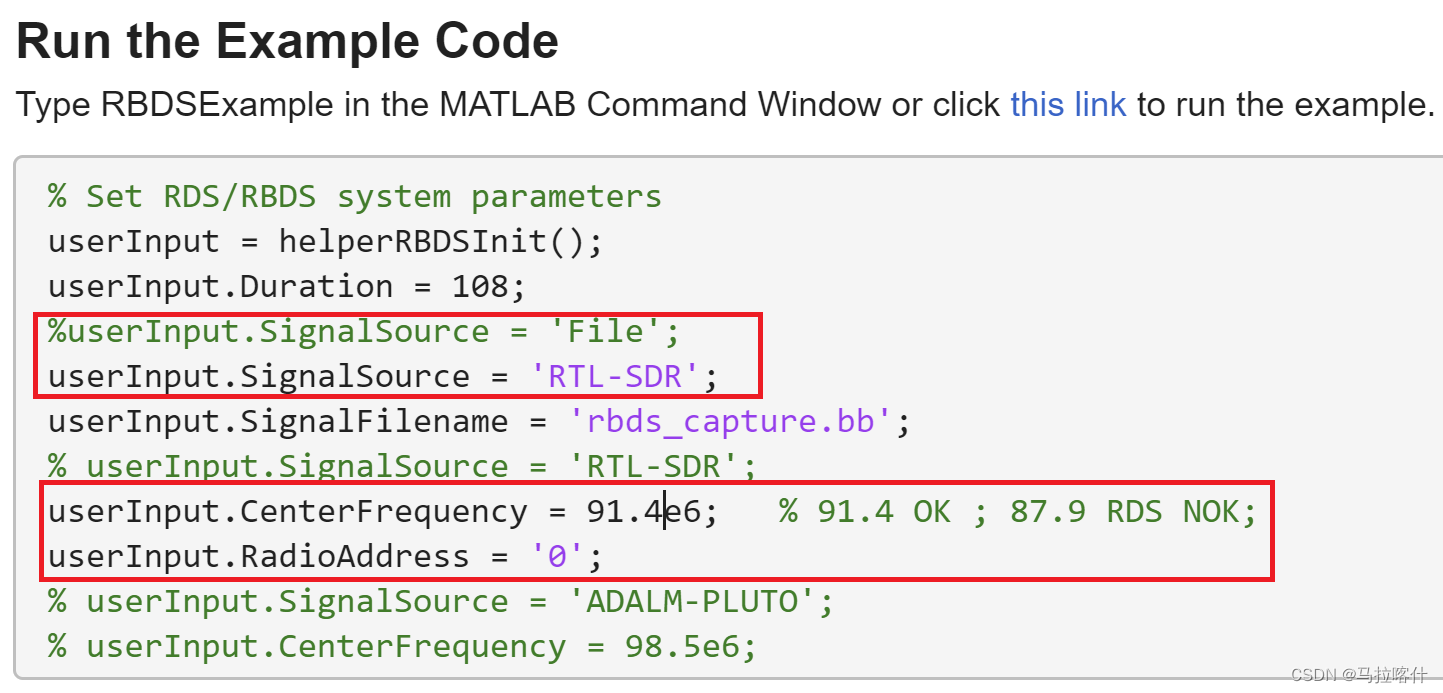

  1. 改动1：在初始化部分将 SignalSource 从 ‘File’ 修改为 ‘RTL-SDR’
  2. 改动2 ： 指定中心频点，网络查询上海仅有两个电台支持 RDS : 91.4Mhz 和 87.9Mhz . 但实测仅有 91.4Mhz 支持。
  3. 改动3： 指定 RadioAddress 为字符 ‘0’

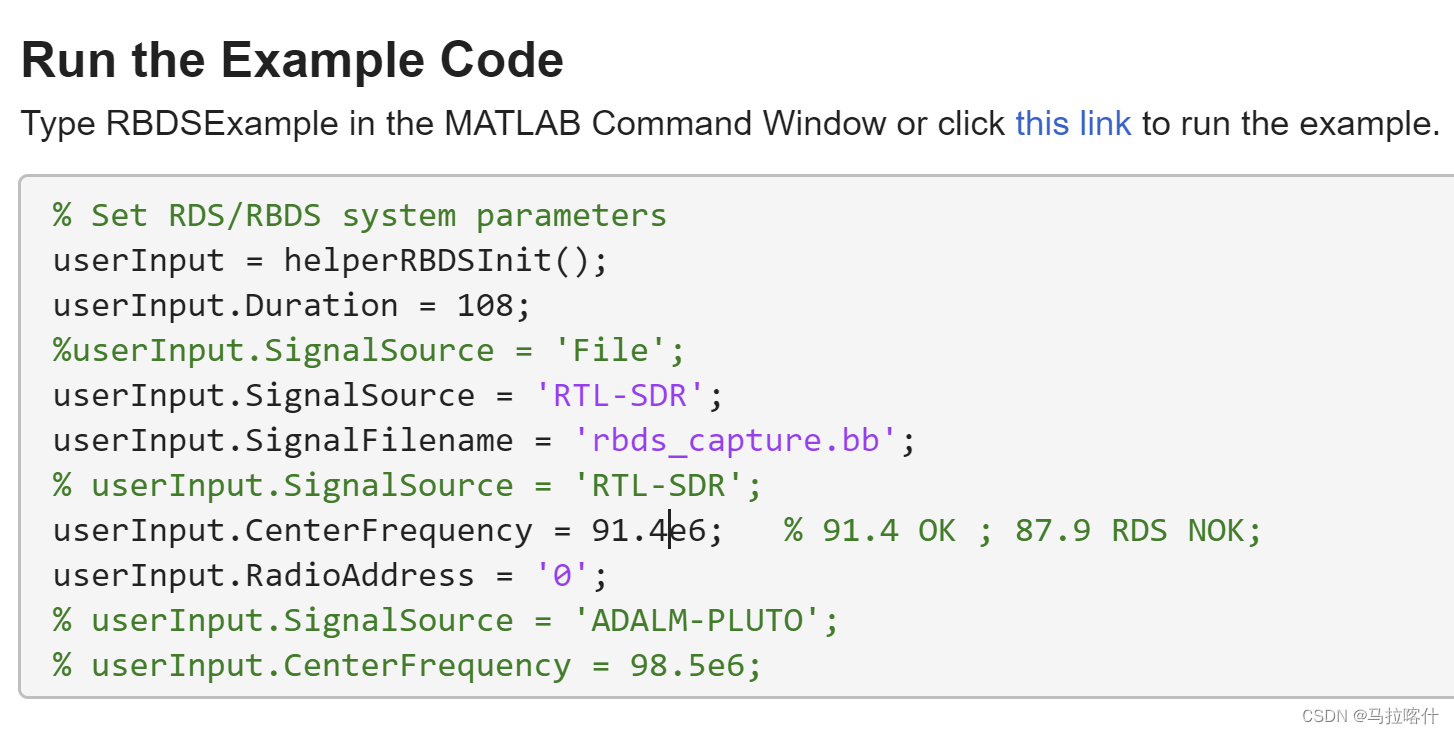

    在这里插入图片描述
    在这里插入图片描述
