记录eplan功能作用
目录
字段释义
符号

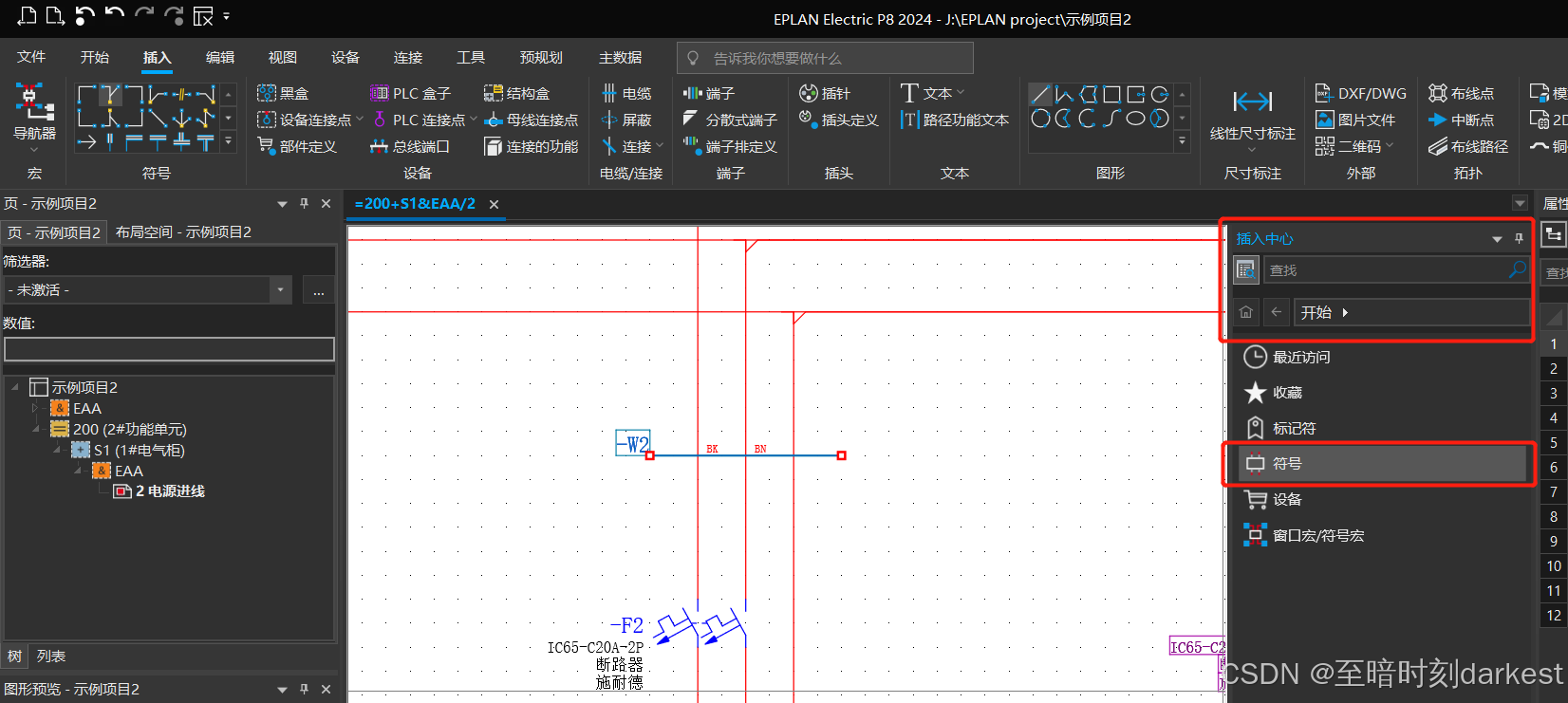

插入符号
部件
与符号的区别：带有制造商、供应商信息
更改部件方向
功能作用

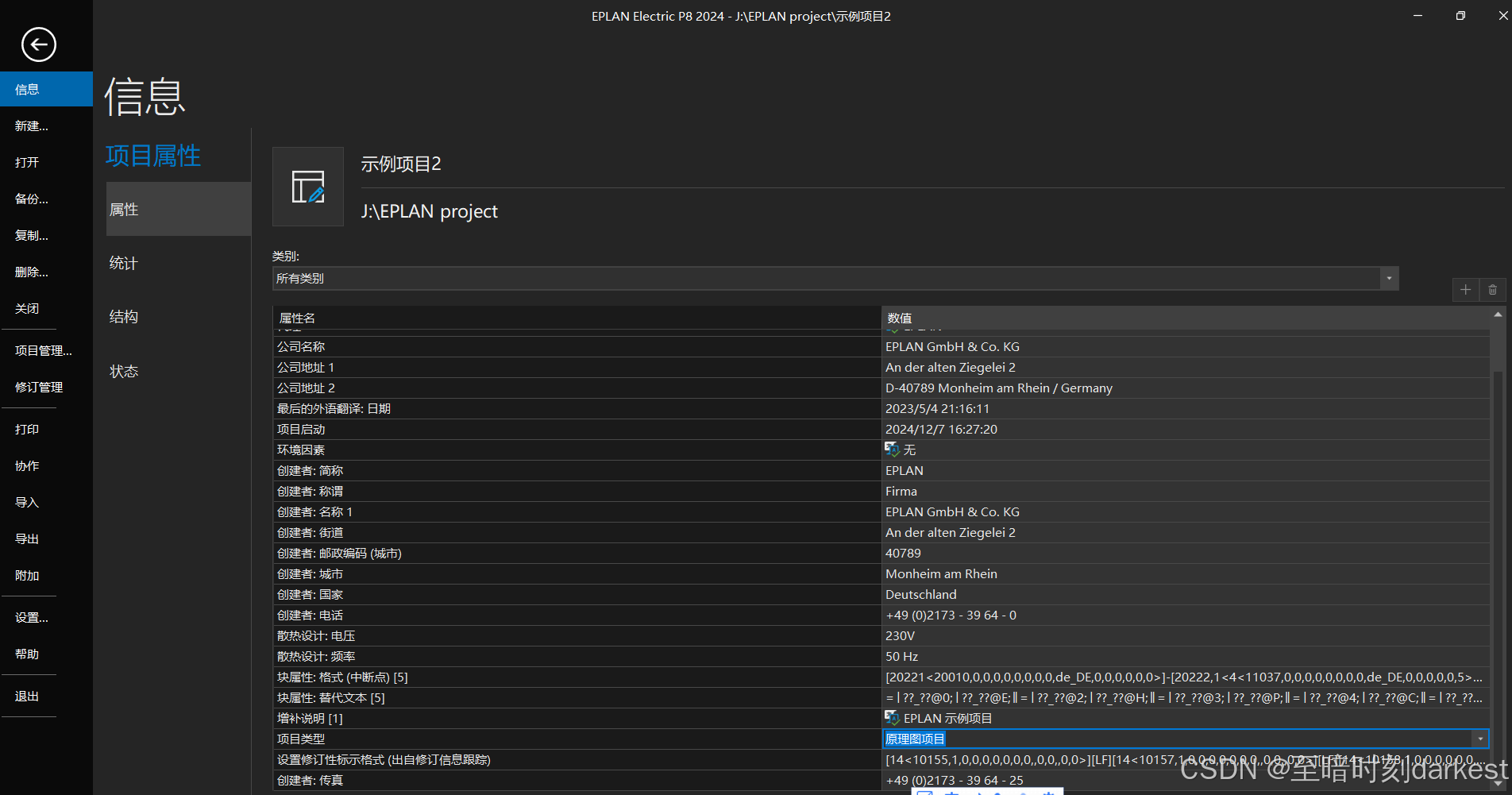

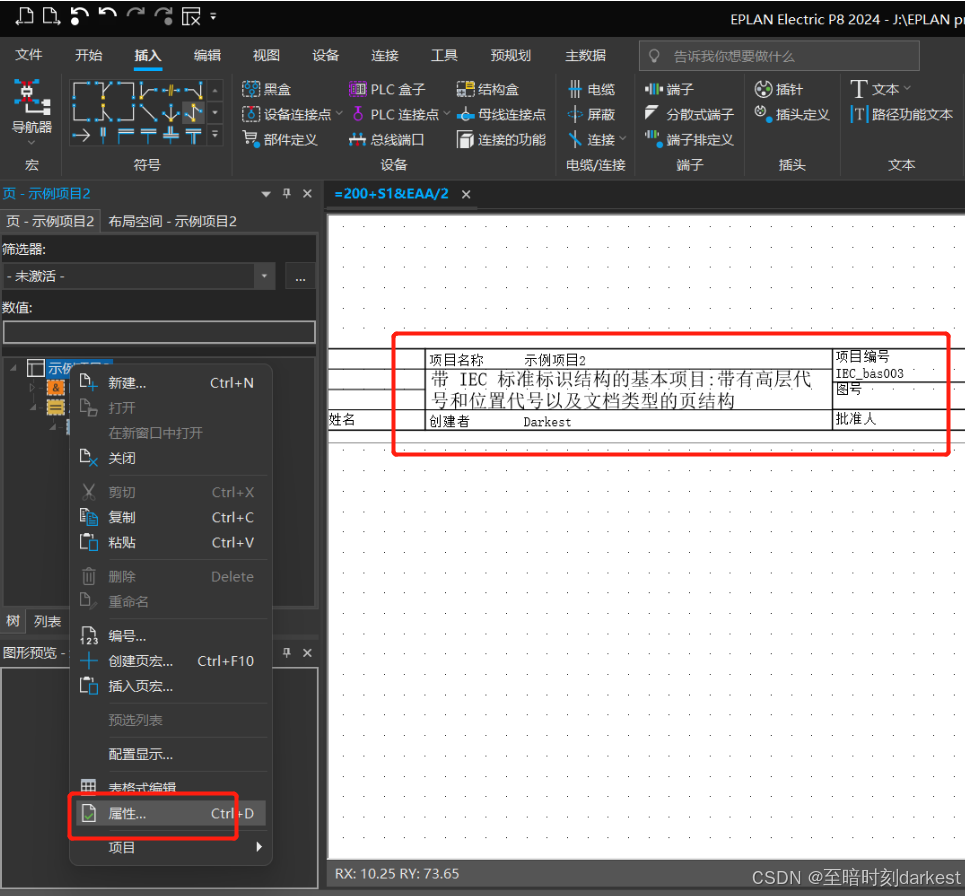

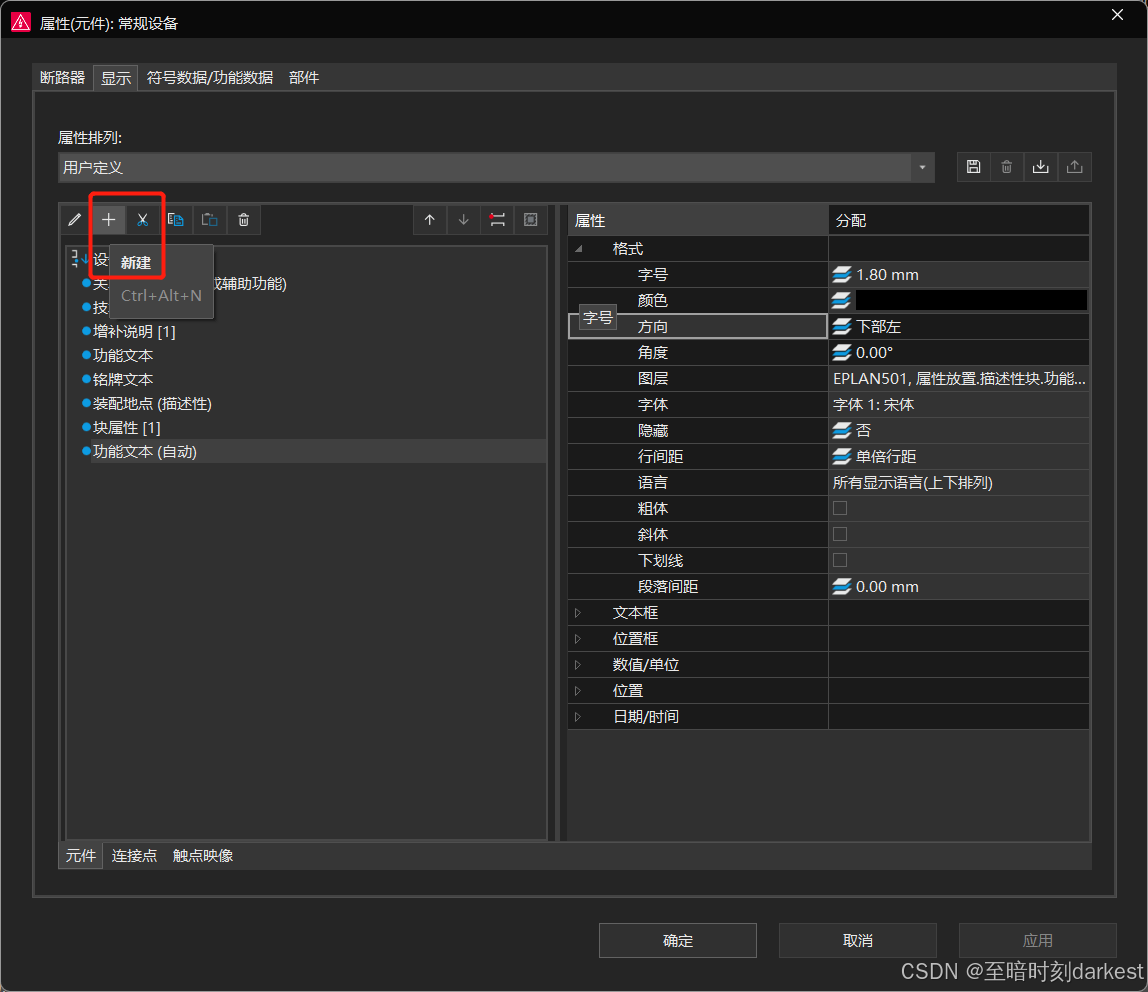

项目属性
项目类型：
1、原理图项目
2、宏项目：
创建、管理宏
项目模版

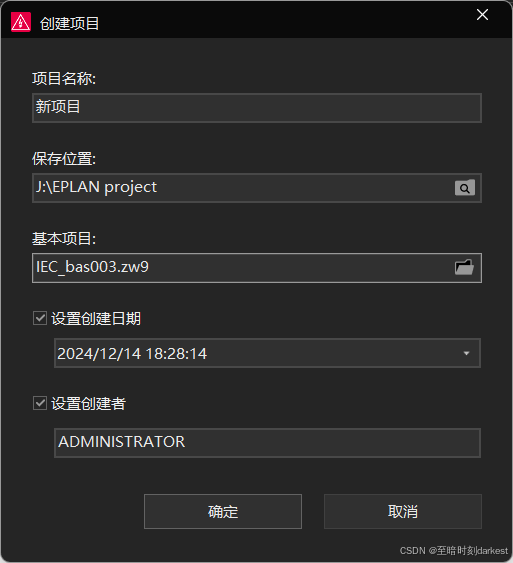

新建项目——基本项目

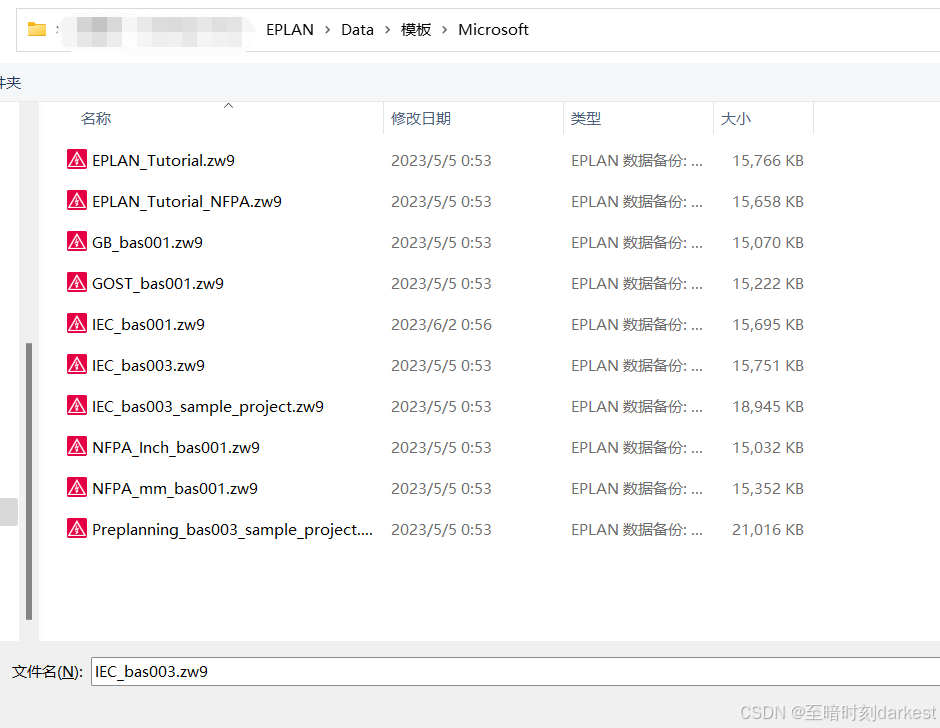

模板扩展文件名为 *.zw9，常用模板信息如下：
GB_：中华人民共和国国家标准
GOST_：俄罗斯强制认证标准
IEC_：国际电工委员会标准
NFPA_：美国国家消防协会标准
通常选择：IEC_bas003.zw9

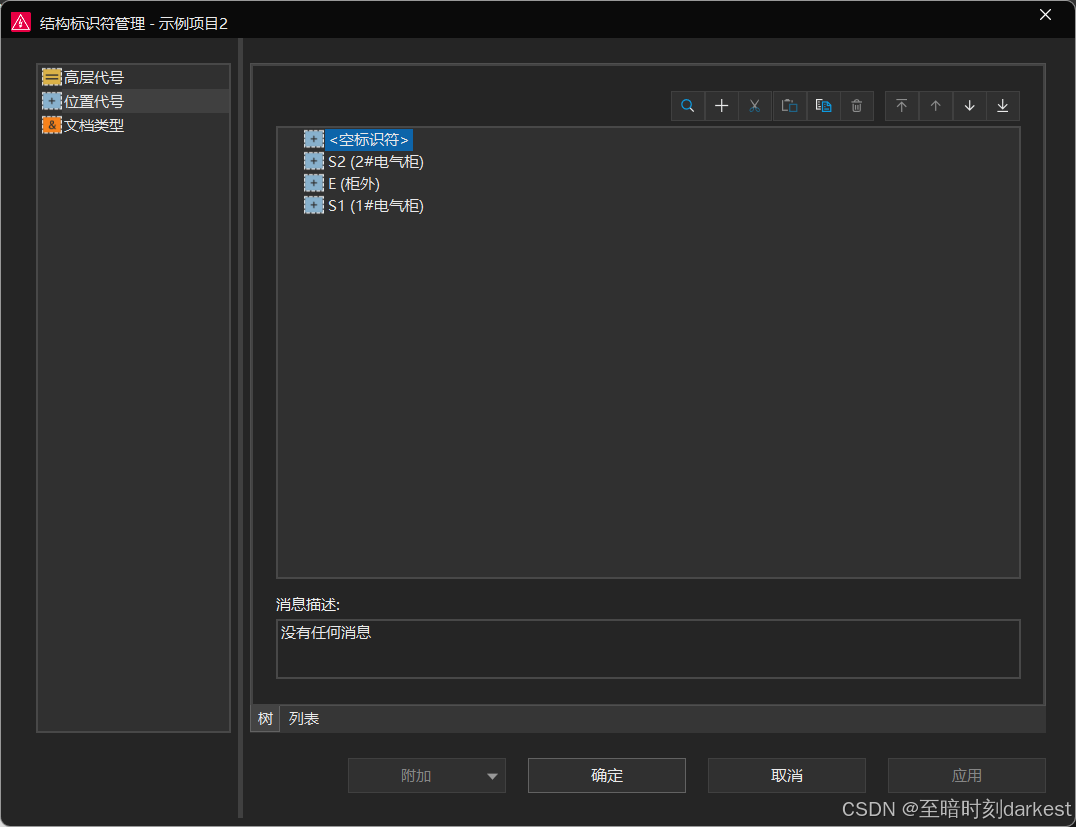

结构标识符

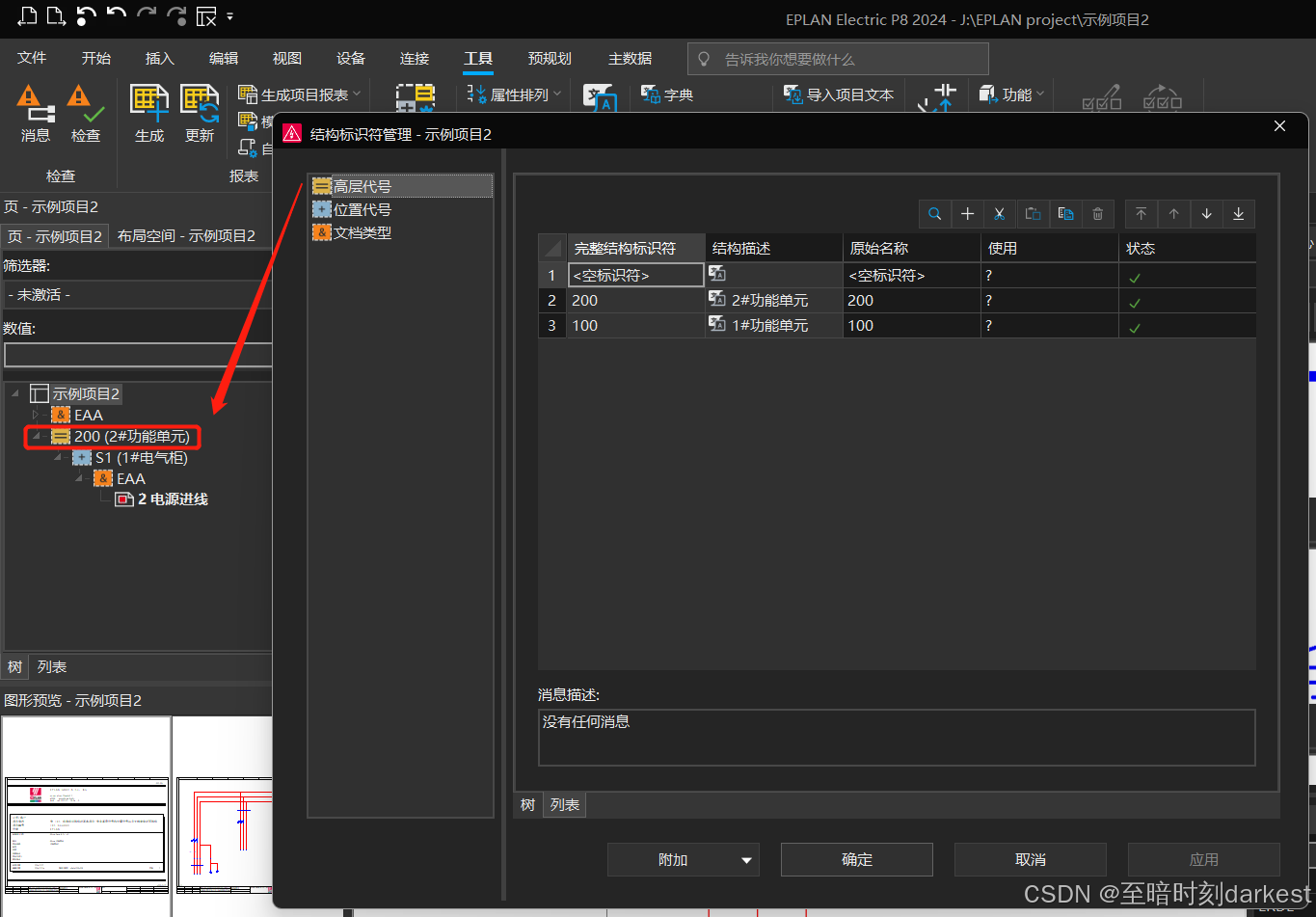

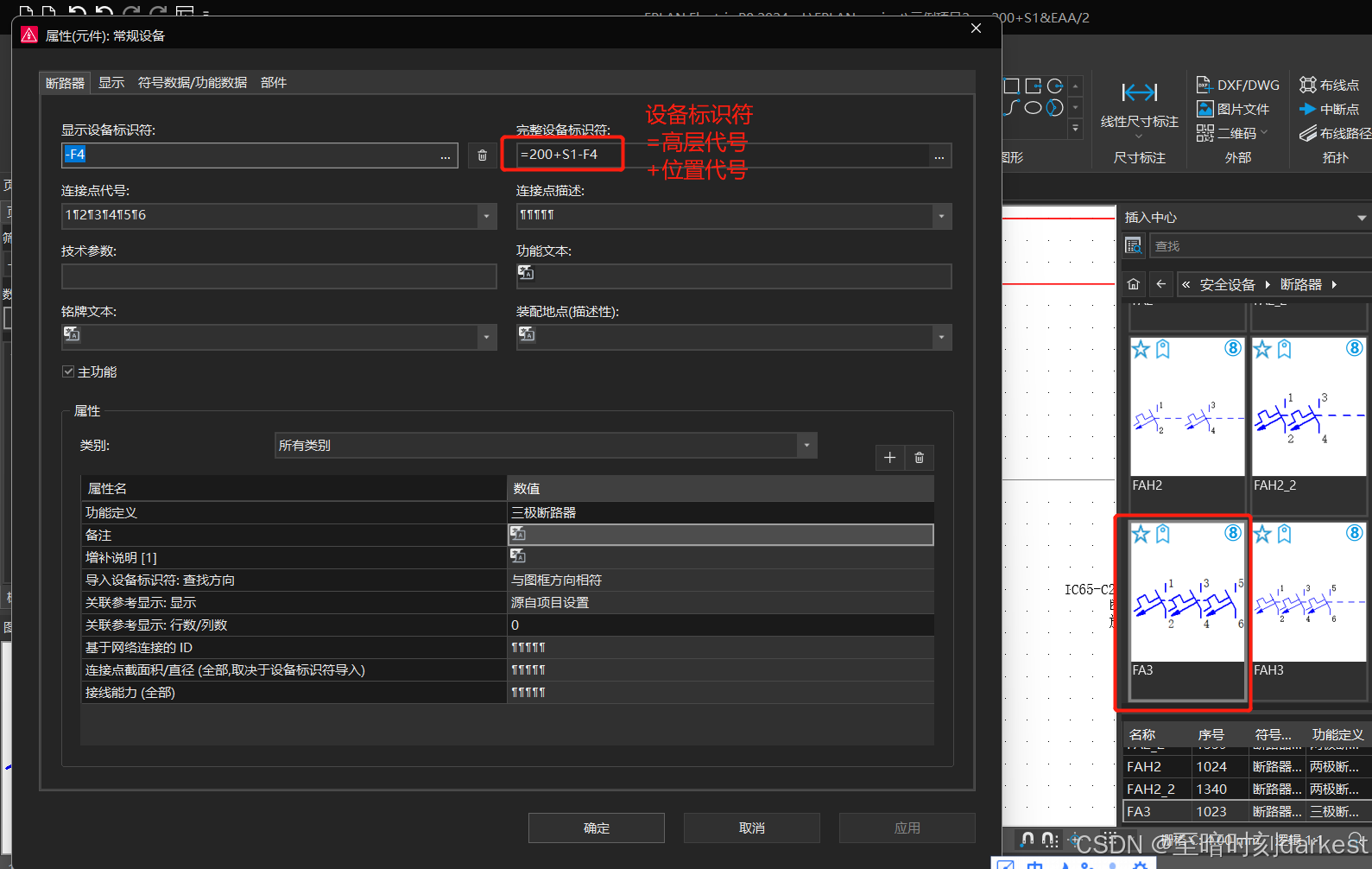

高层代号（=）
不同功能的工段模块

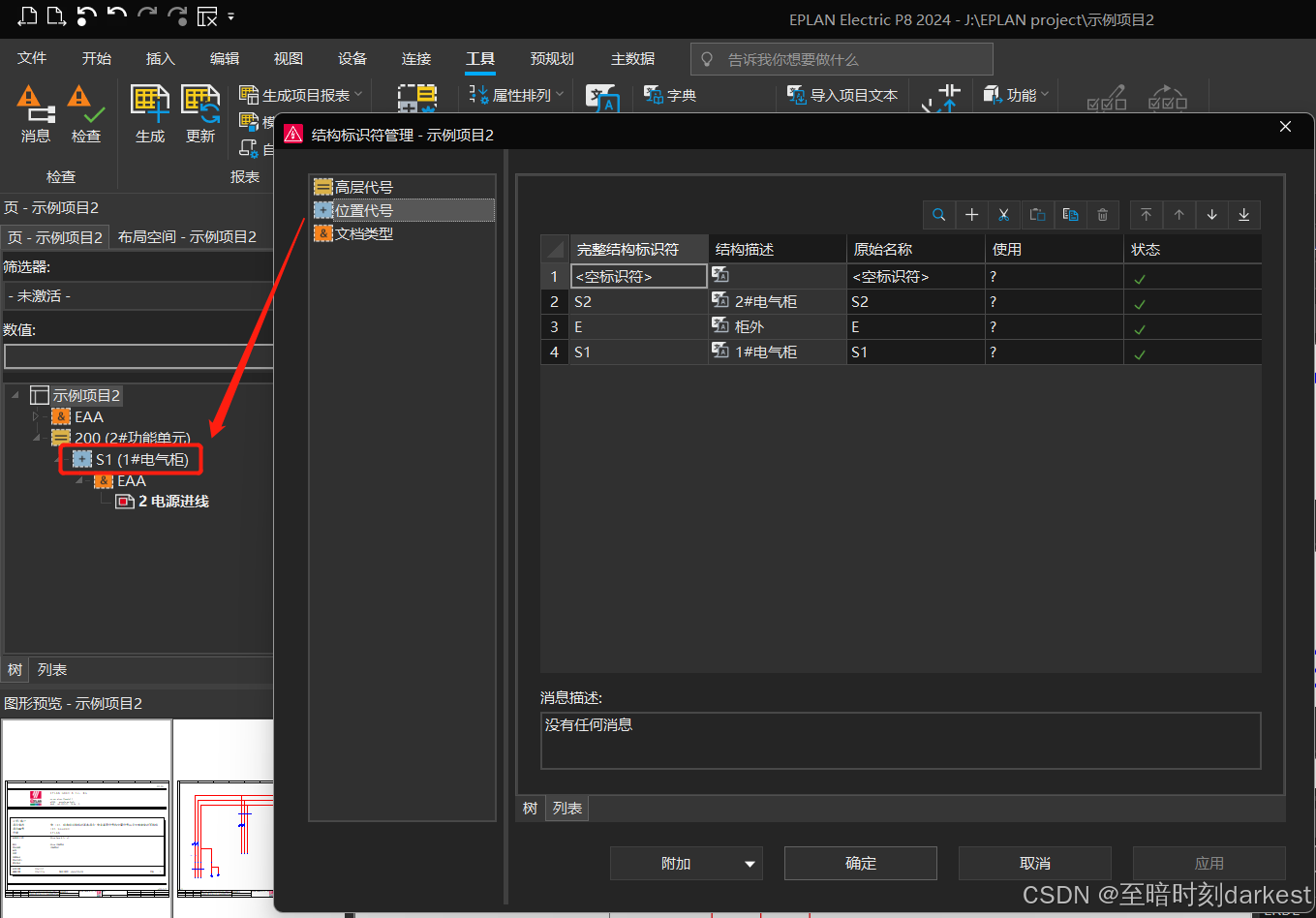

位置代号（+）
工段中的工位，如电源柜、控制柜

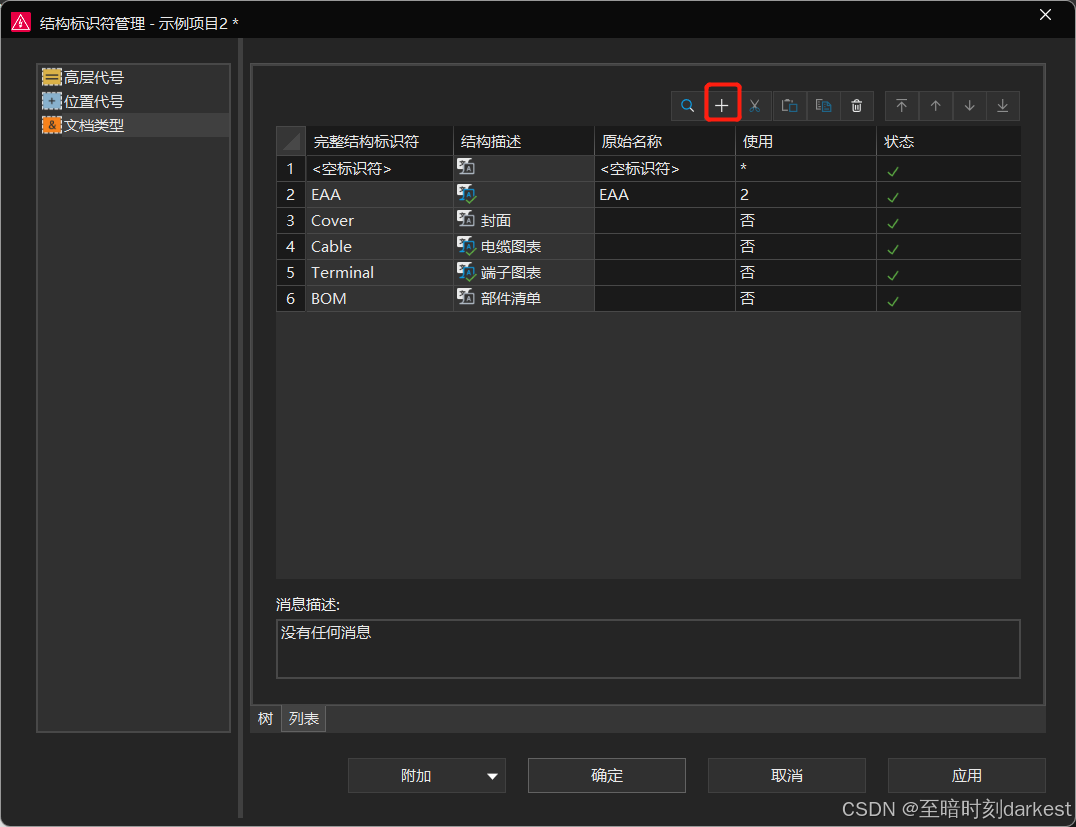

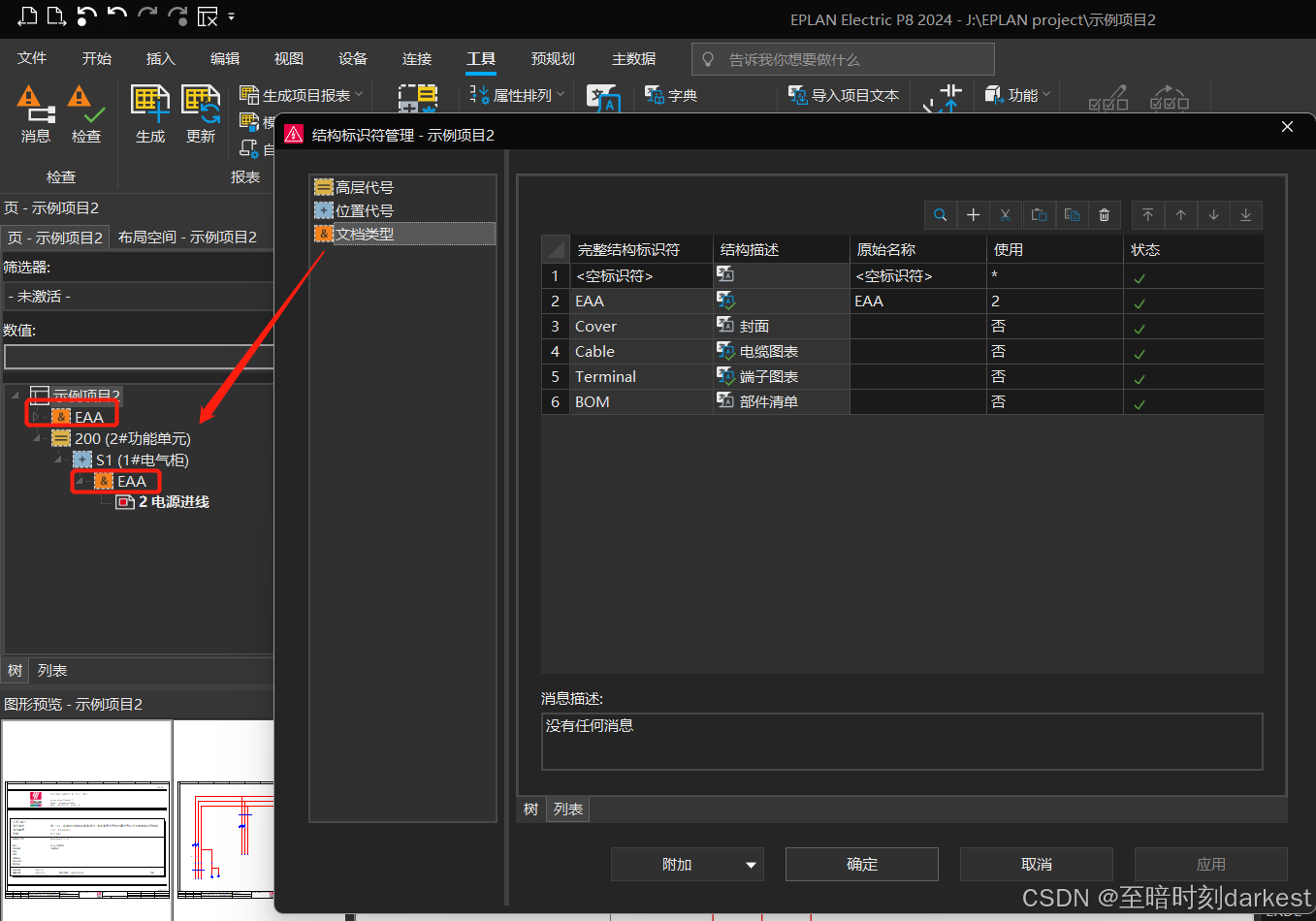

文档类型（&）
删除自带类型——新建文档类型

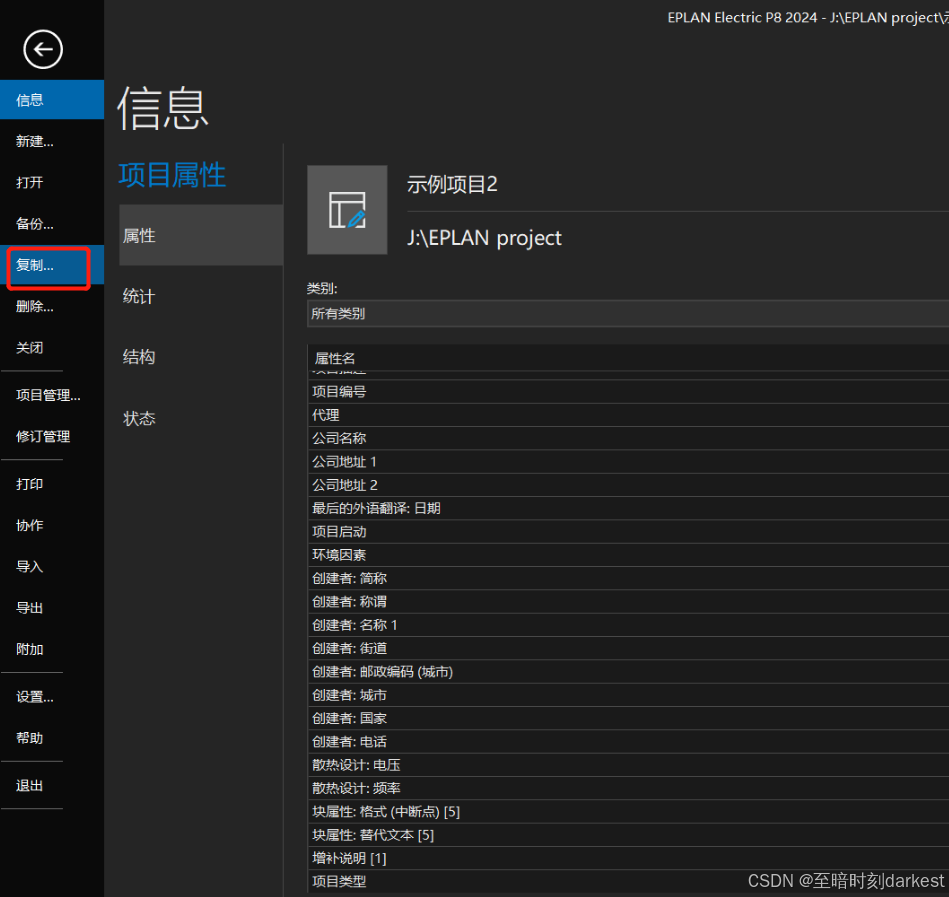

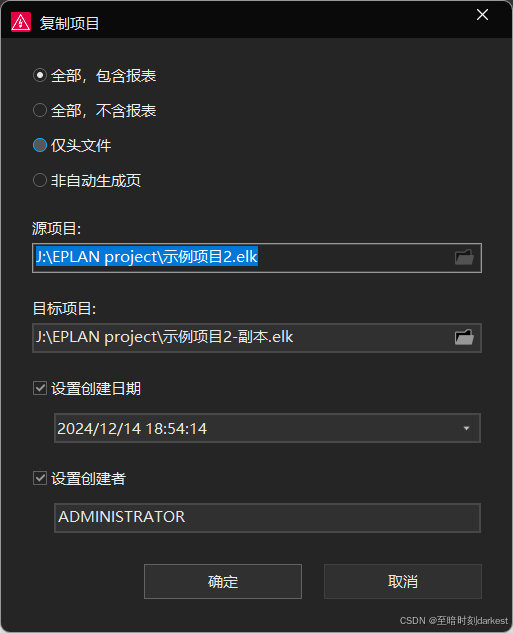

项目复制、备份

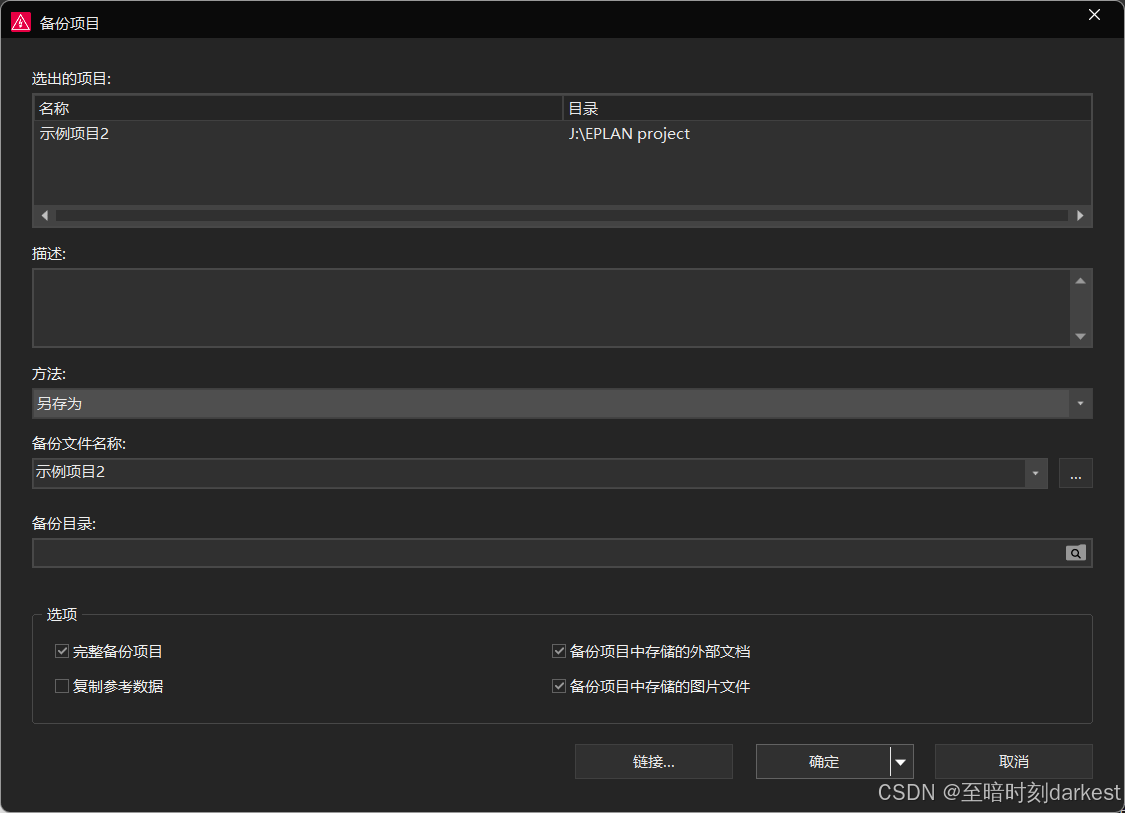

备份

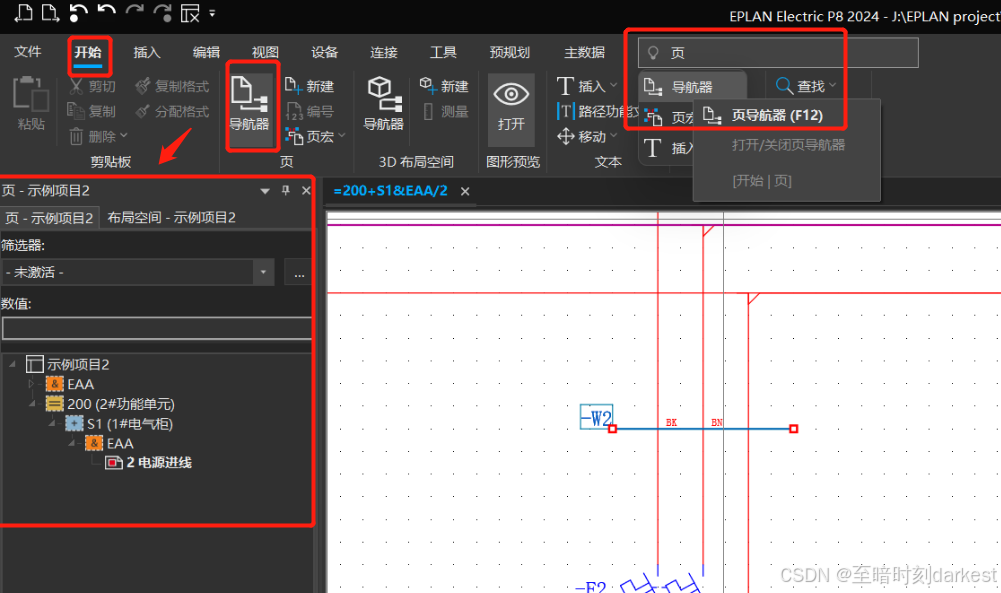

页导航器

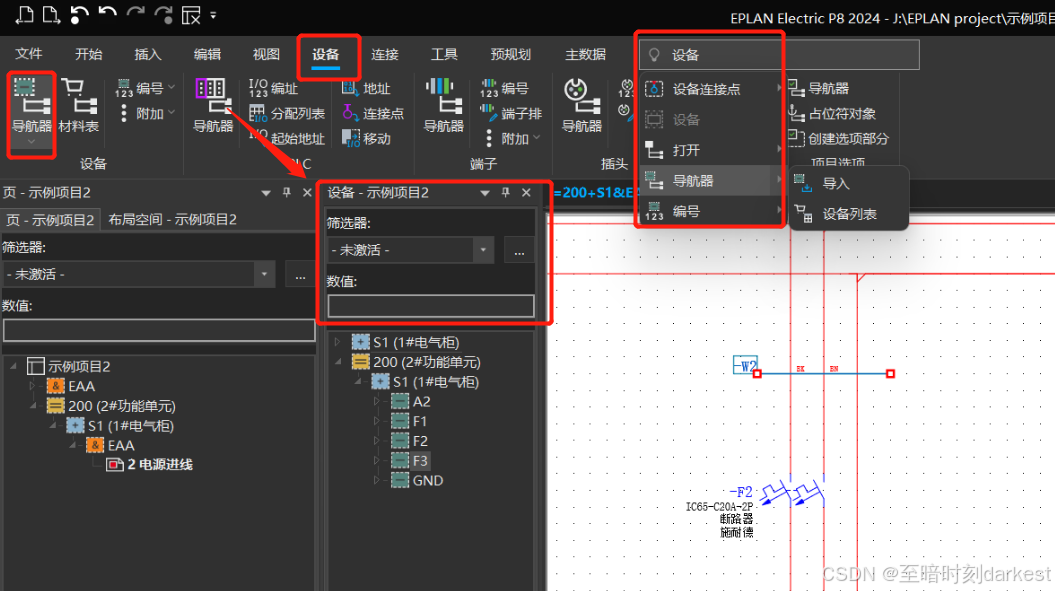

设备导航器

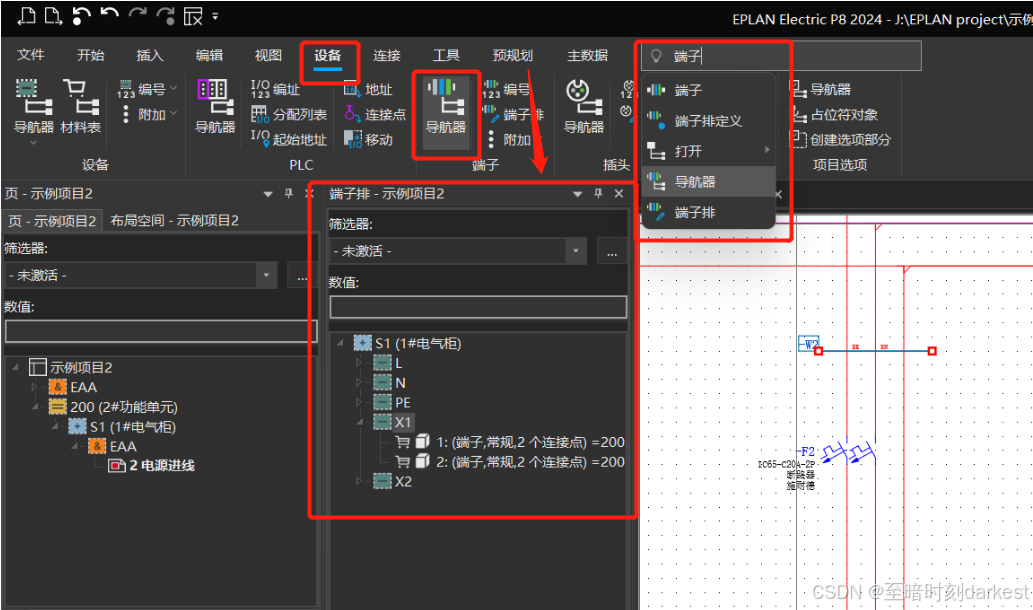

端子排导航器

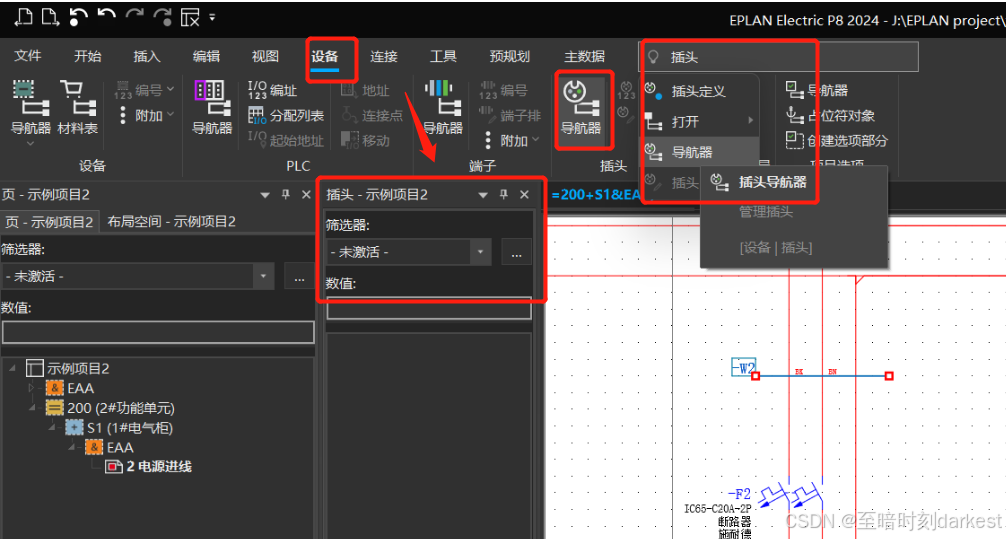

插头导航器

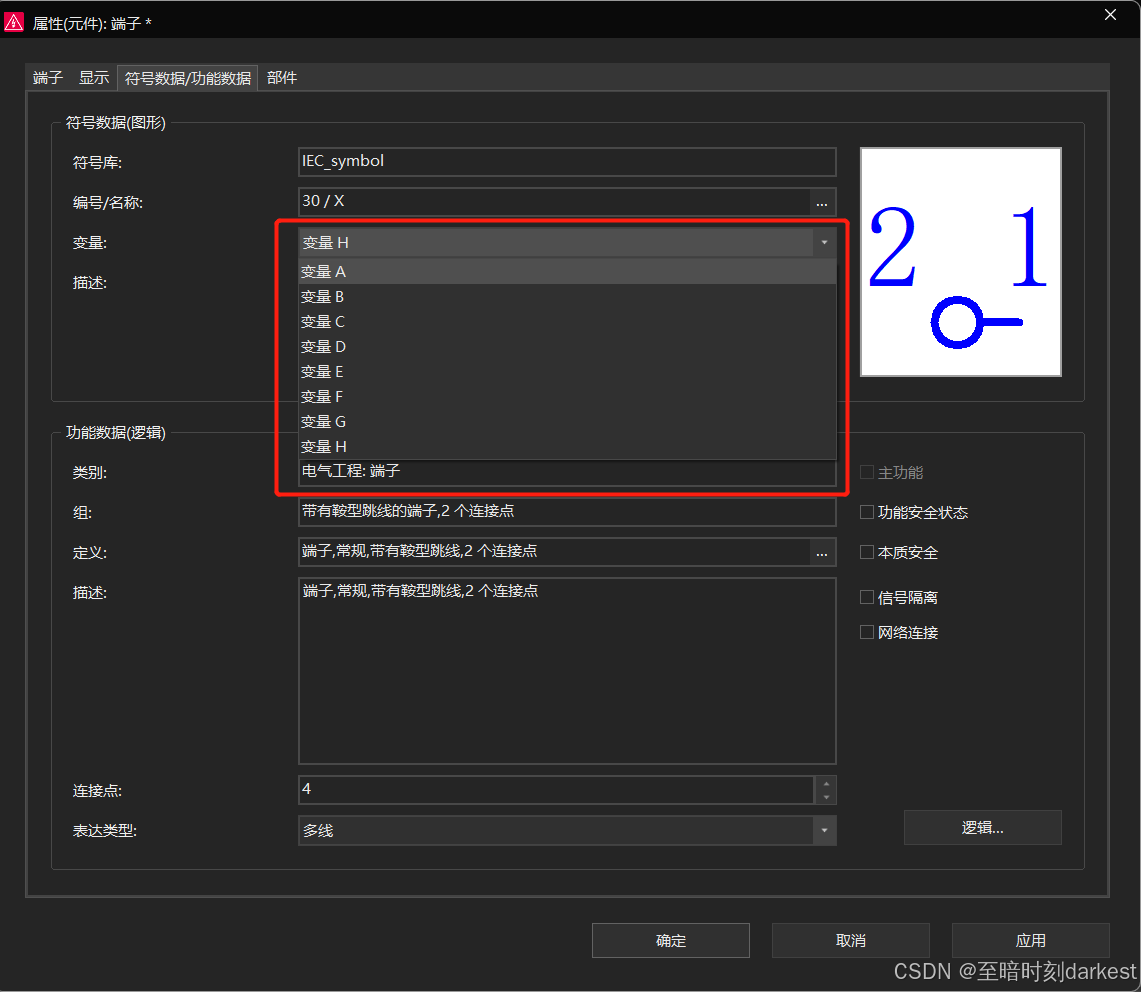

插入符号

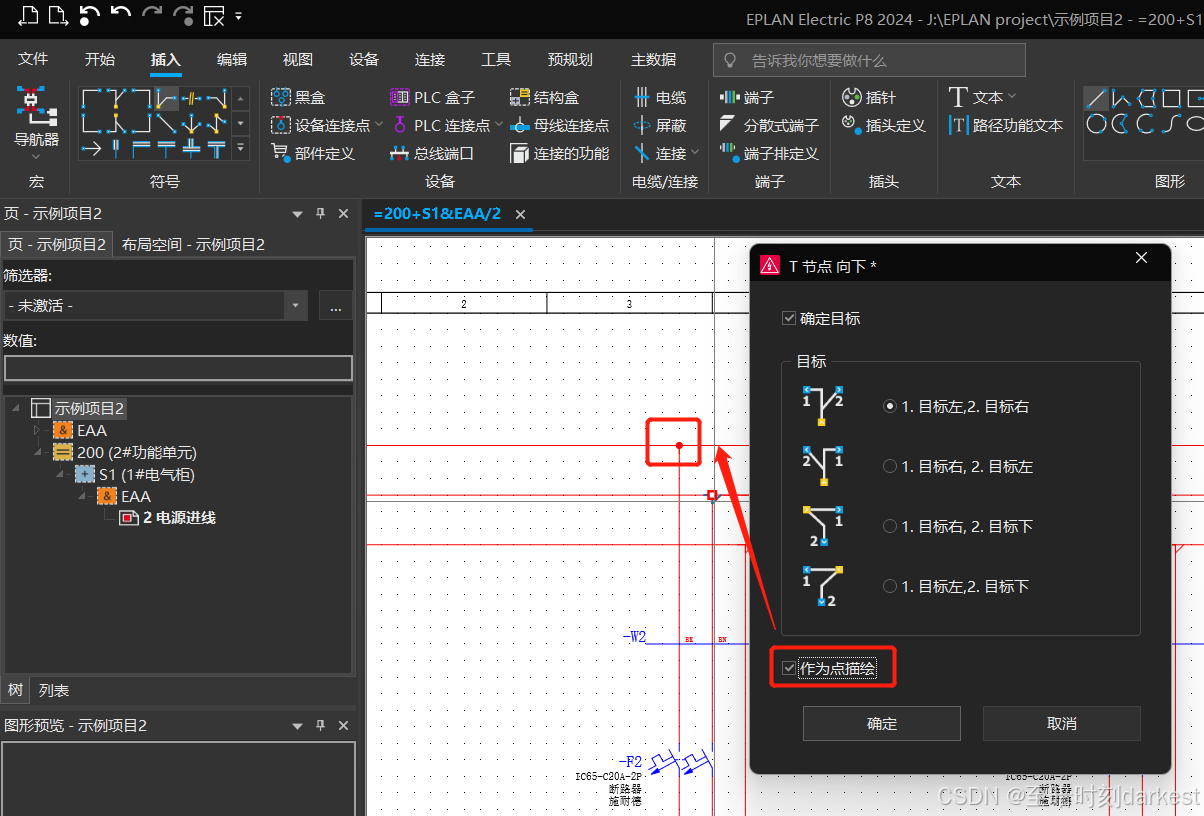

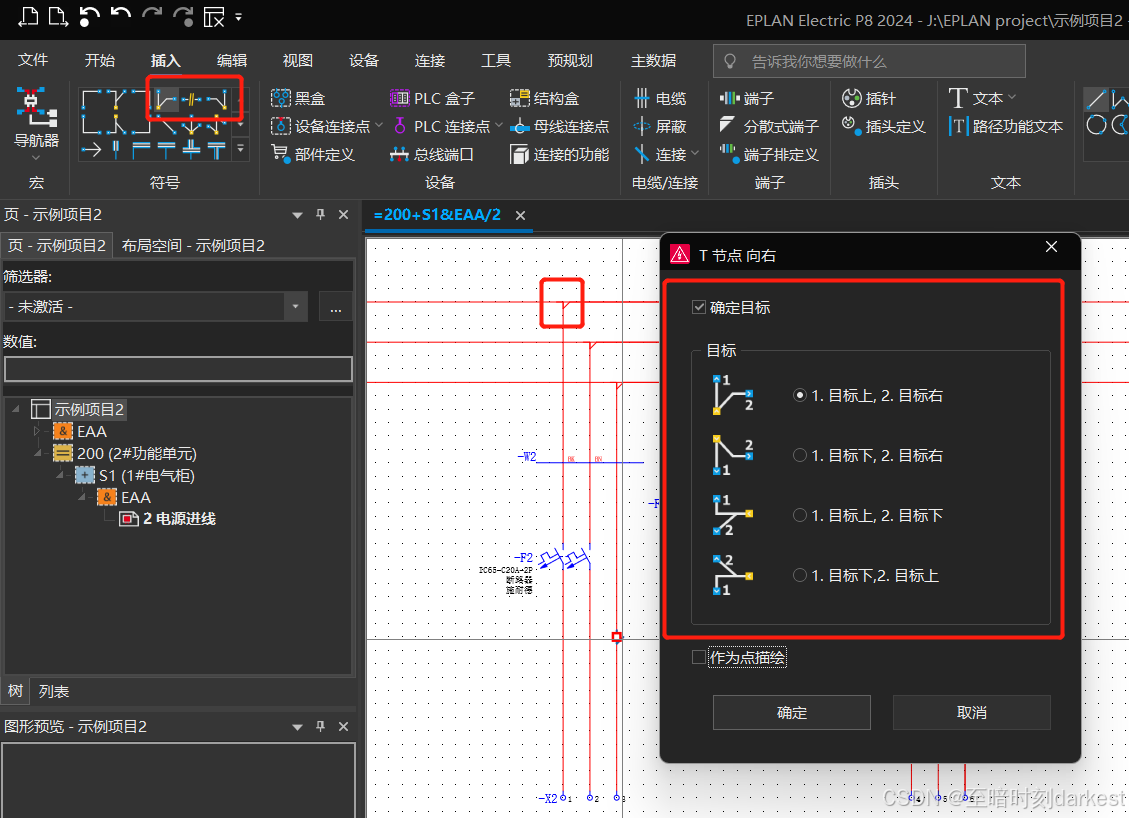

T节点
用于电线支路，有数字两端代表出线，无数字端代表进线
按 tab键切换方向
勾选作为点描述，T节点显示为圆点，没有方向
跳线
类似T节点，有3个出线端

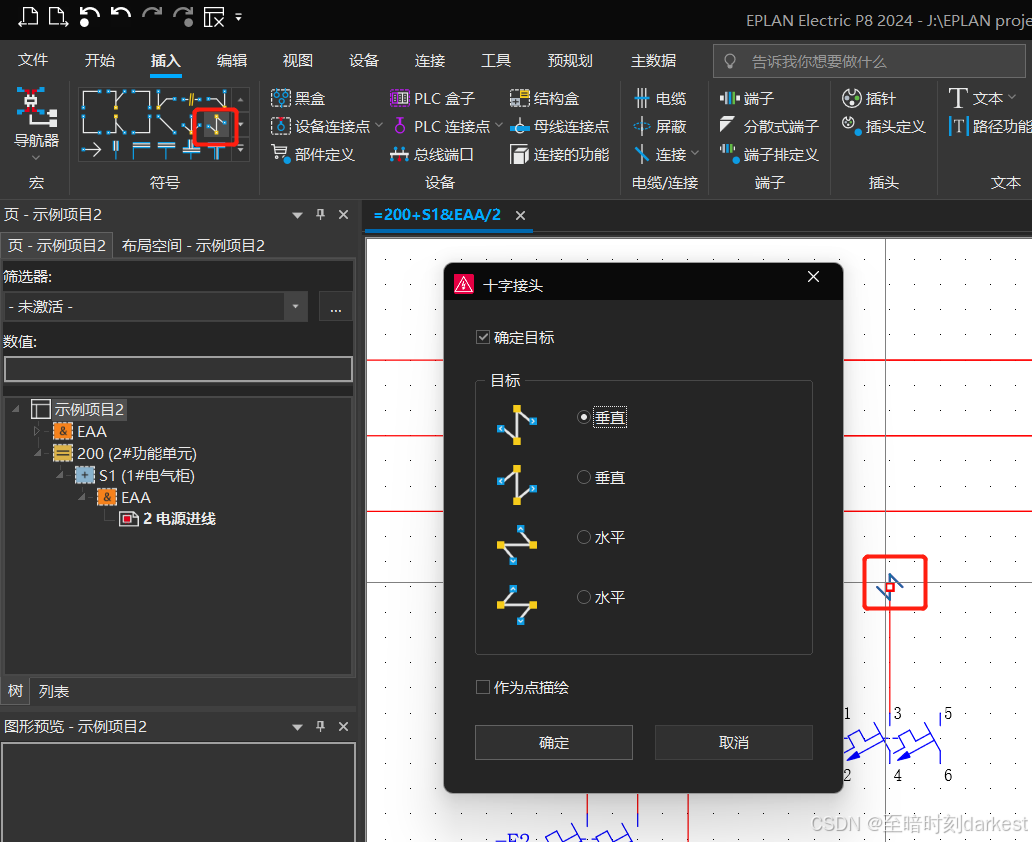

十字接头
中断点
有两个插入点，第一次插入选择符号里的中断点

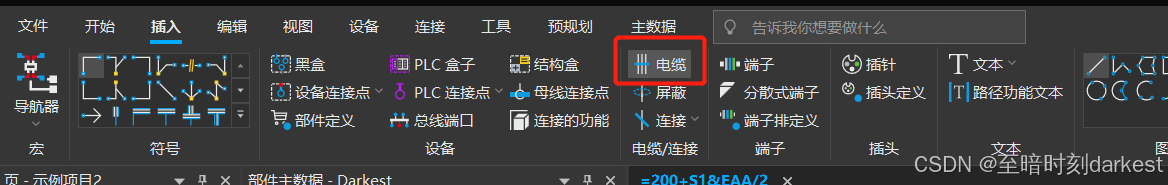

电缆

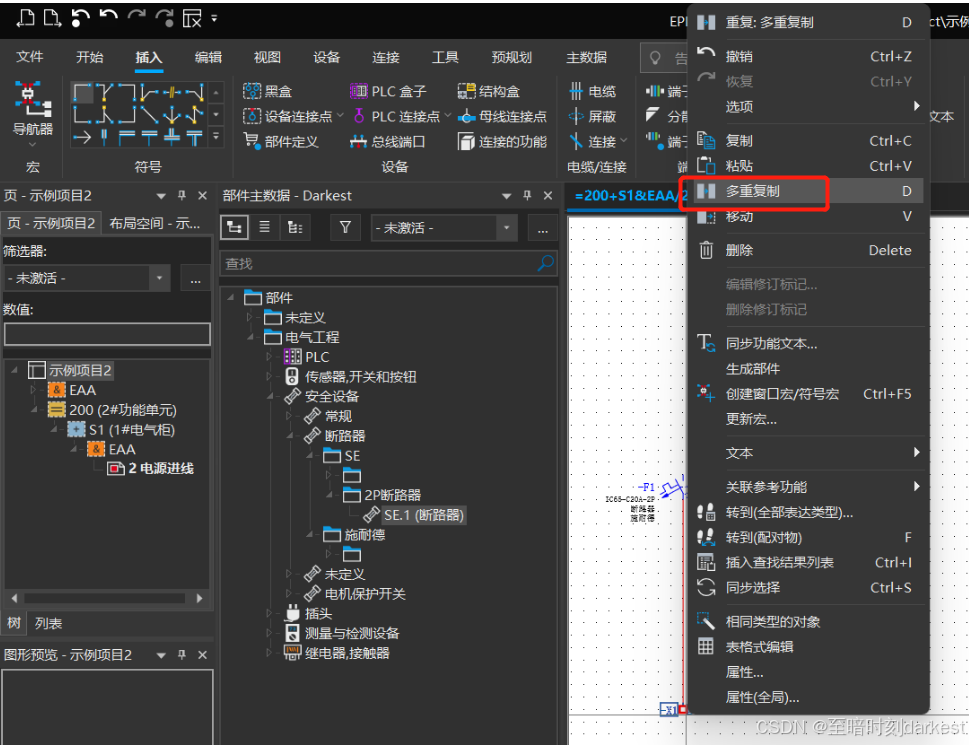

元件多重复制

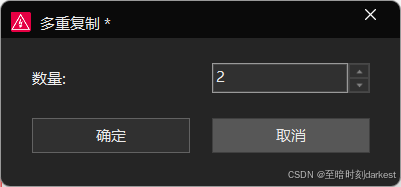

复制数量
选择带编号复制

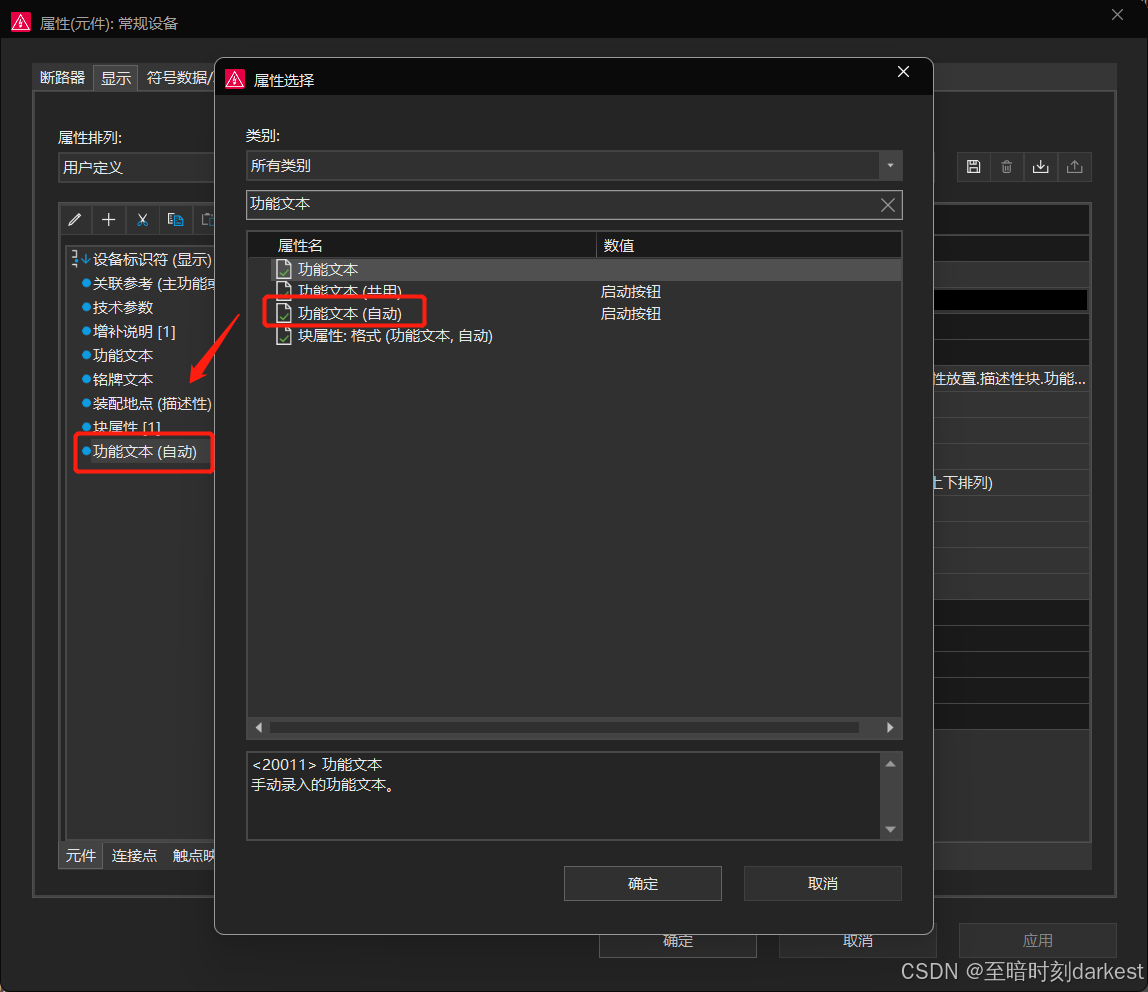

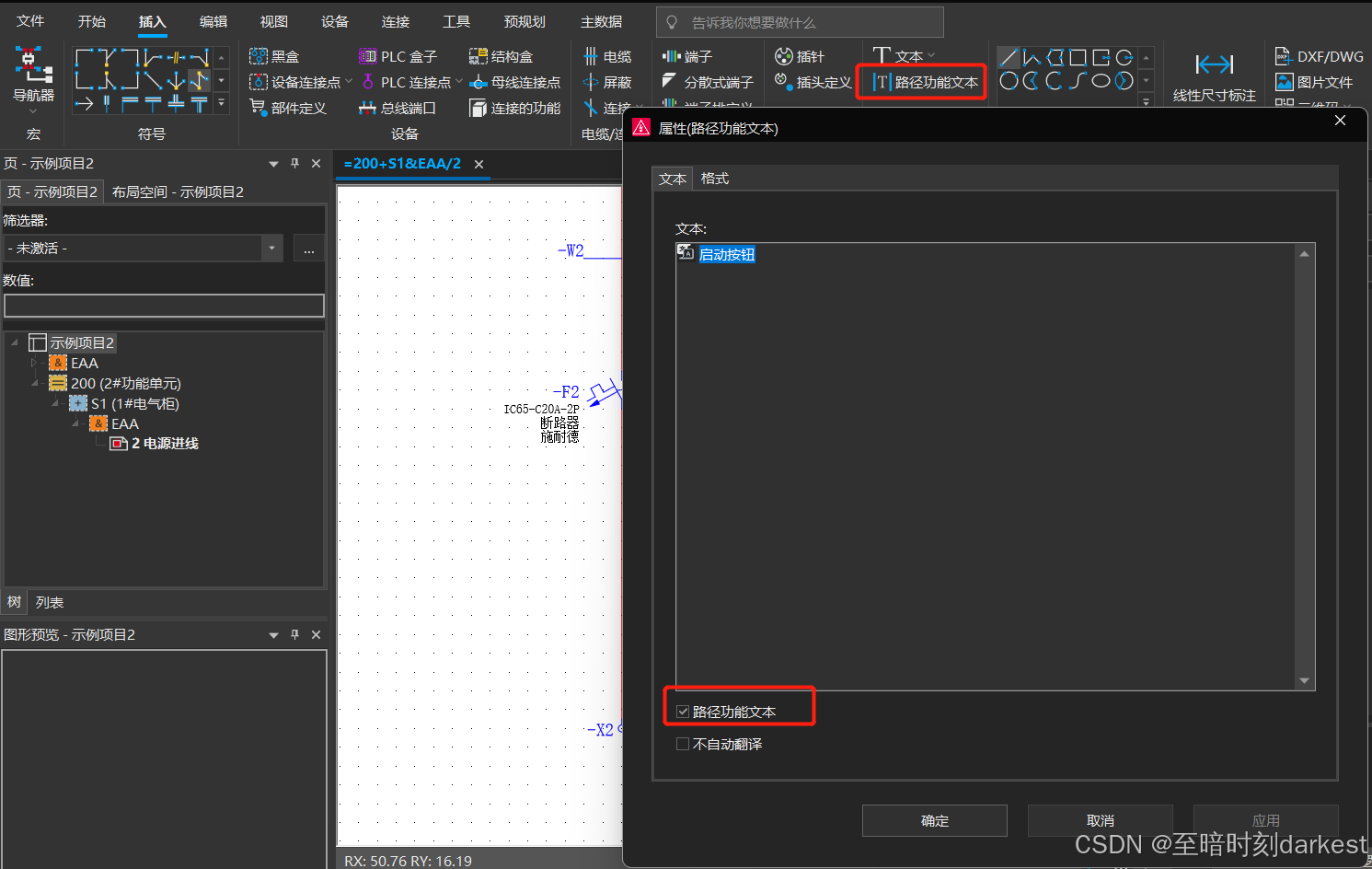

插入路径功能文本

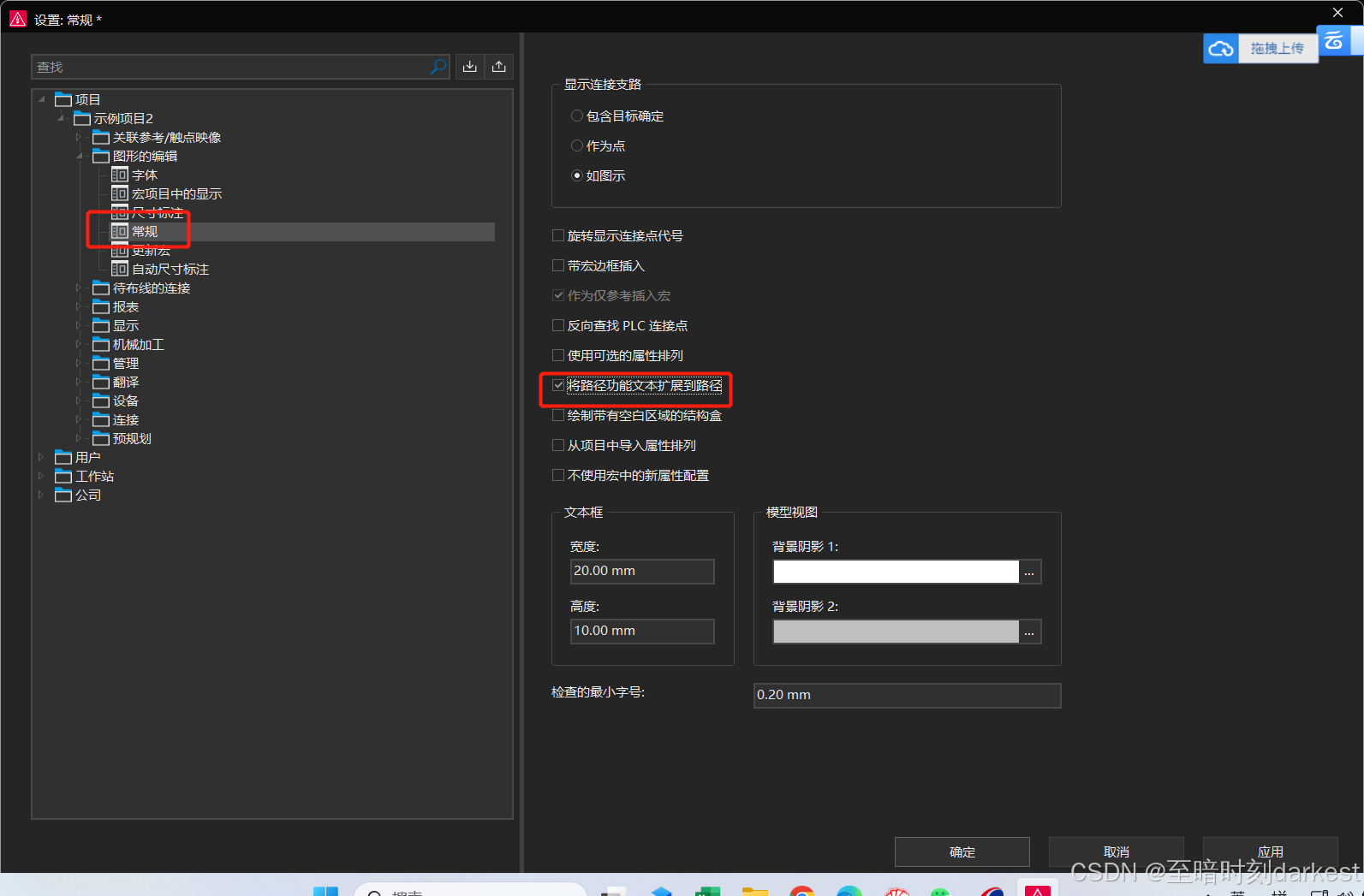

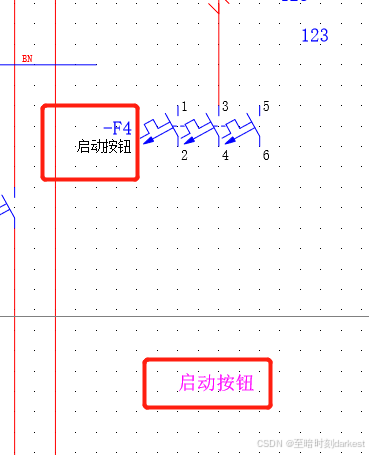

在符号显示路径文本

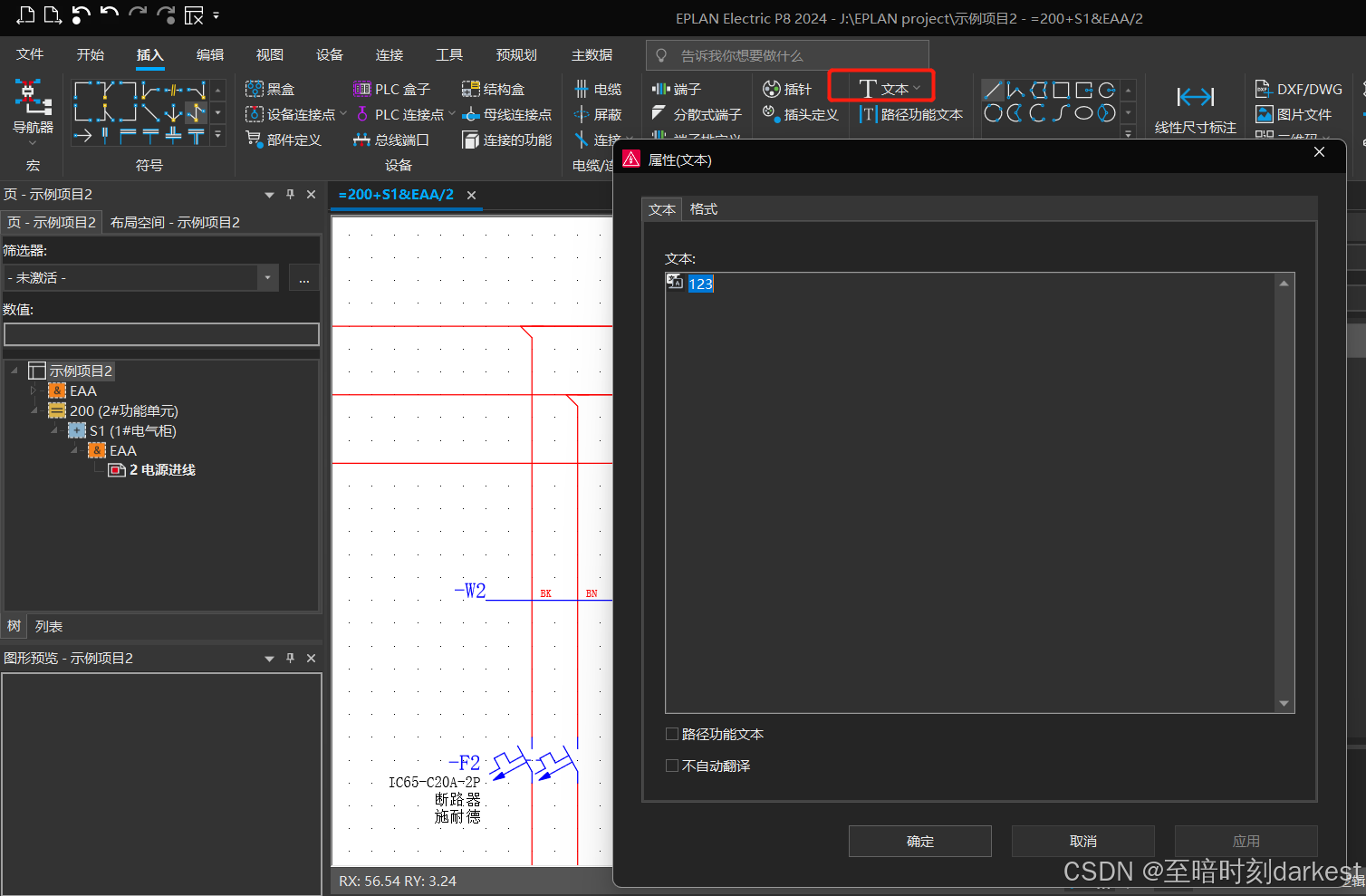

插入文本

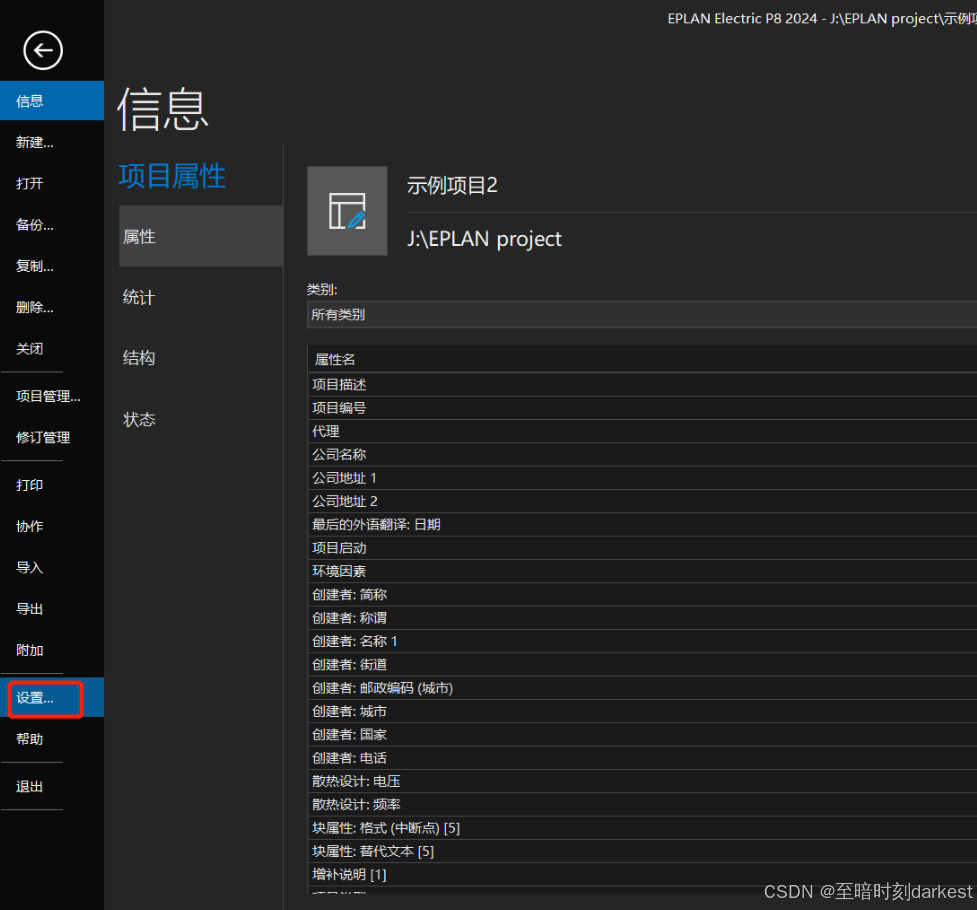

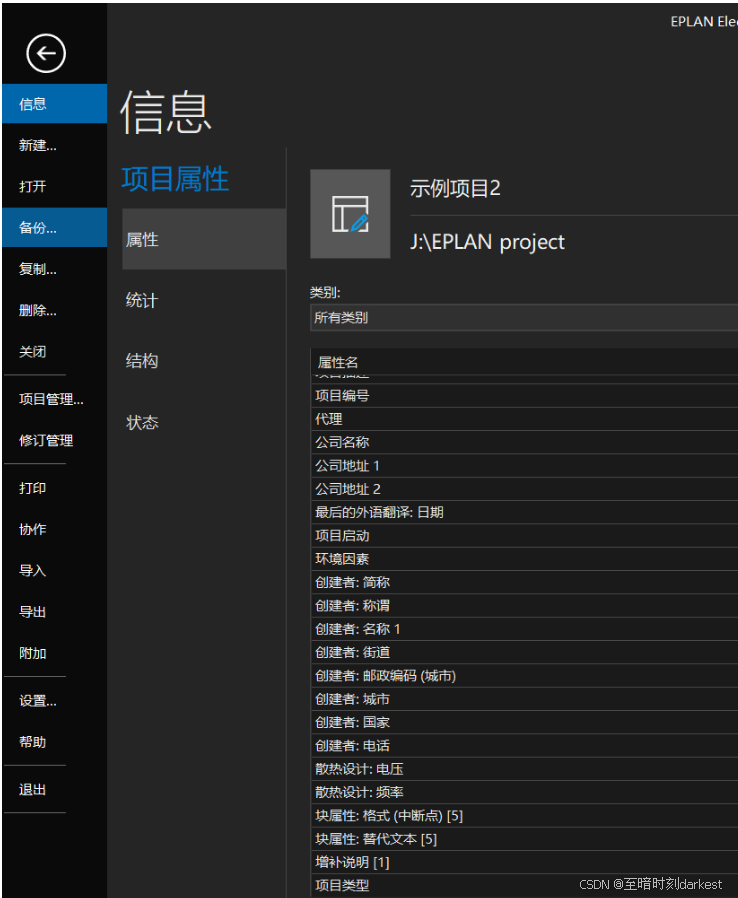

修改项目属性
