【EPLAN】P8-PLC 盒如何设计

1、 文档目标

PLC 盒两种表达类型：总览、多线。

1、 放置 PLC 总览；2、PLC 一键编址；3、放置 PLC 多线；

2、 问题场景

PLC 盒如何设计。

3、软硬件环境

1、软件版本：EPLAN Electronic P8 2023

2、电脑环境：Windows 1

3、外设硬件：无

4、概述

总览

• 综合管理PLC模块上的点位；

• PLC地址、符号地址、功能文本、关联参考一目了然

多线

• 用于原理图连接

5、操作步骤

放置 PLC 总览

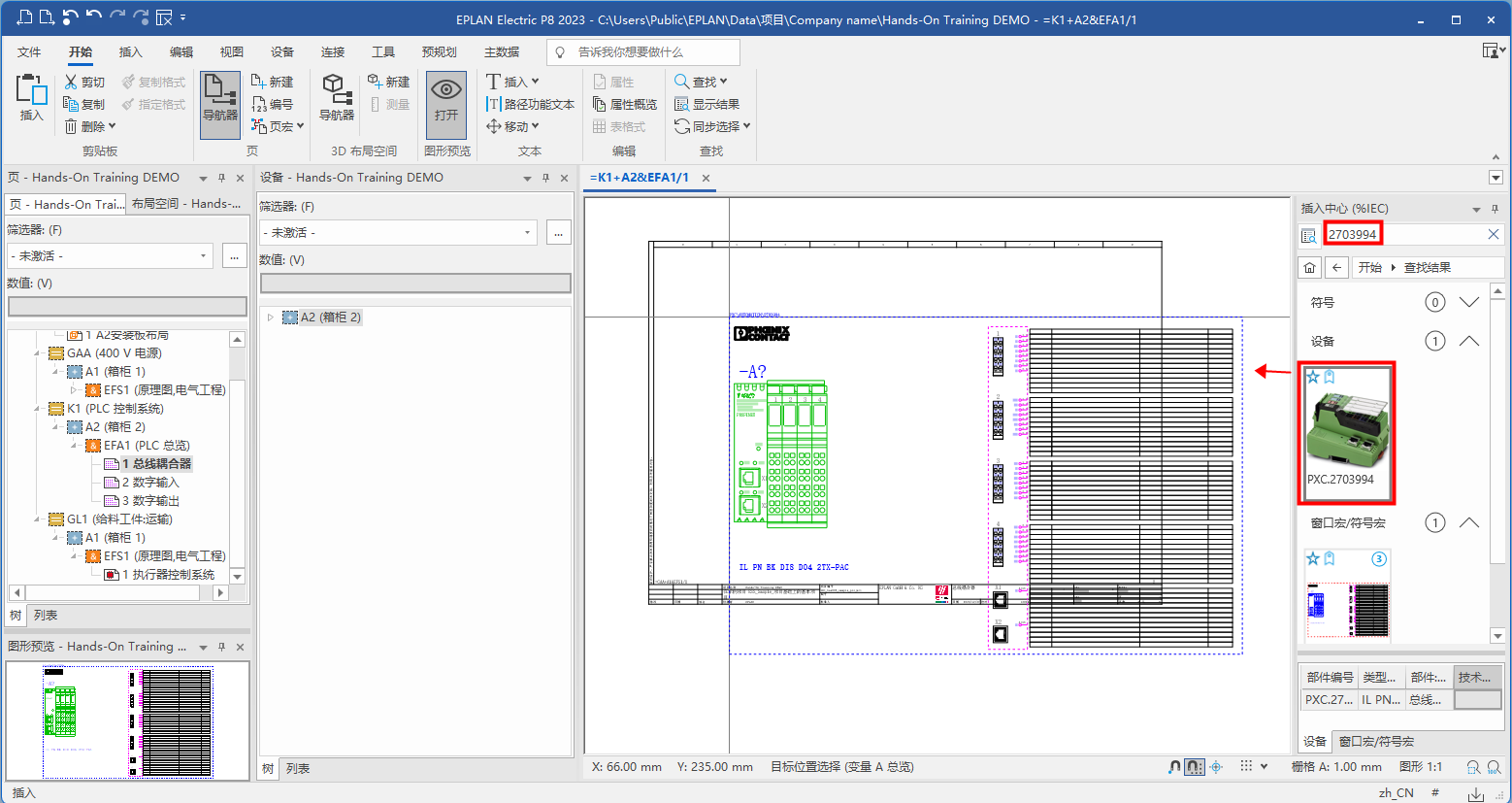

在【插入中心】下，检索需要的 PLC 盒，拖拽至总览图纸中。

图 1

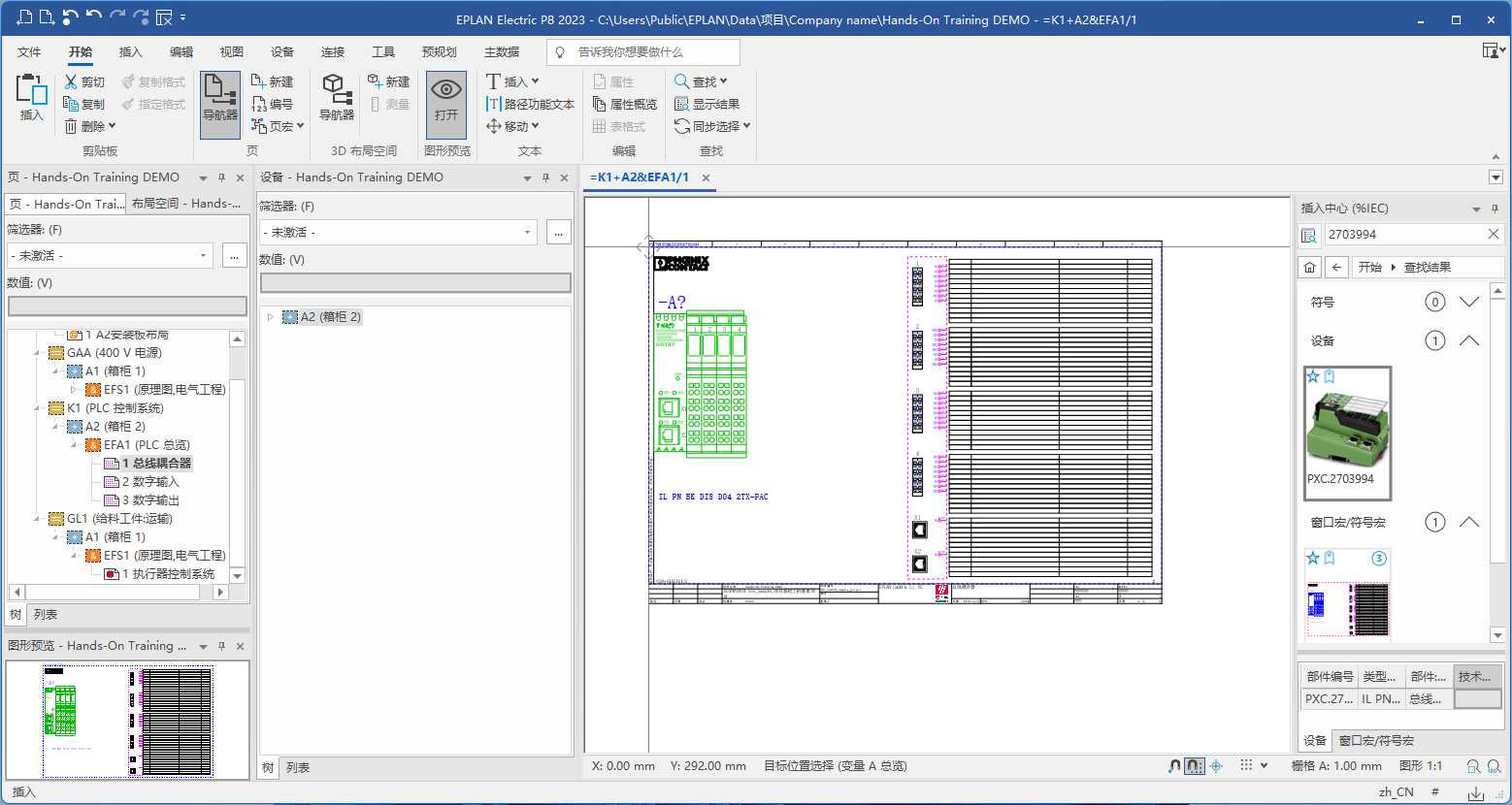

使用快捷键【X】【Y】快速定位至原点进行放置。

图 2

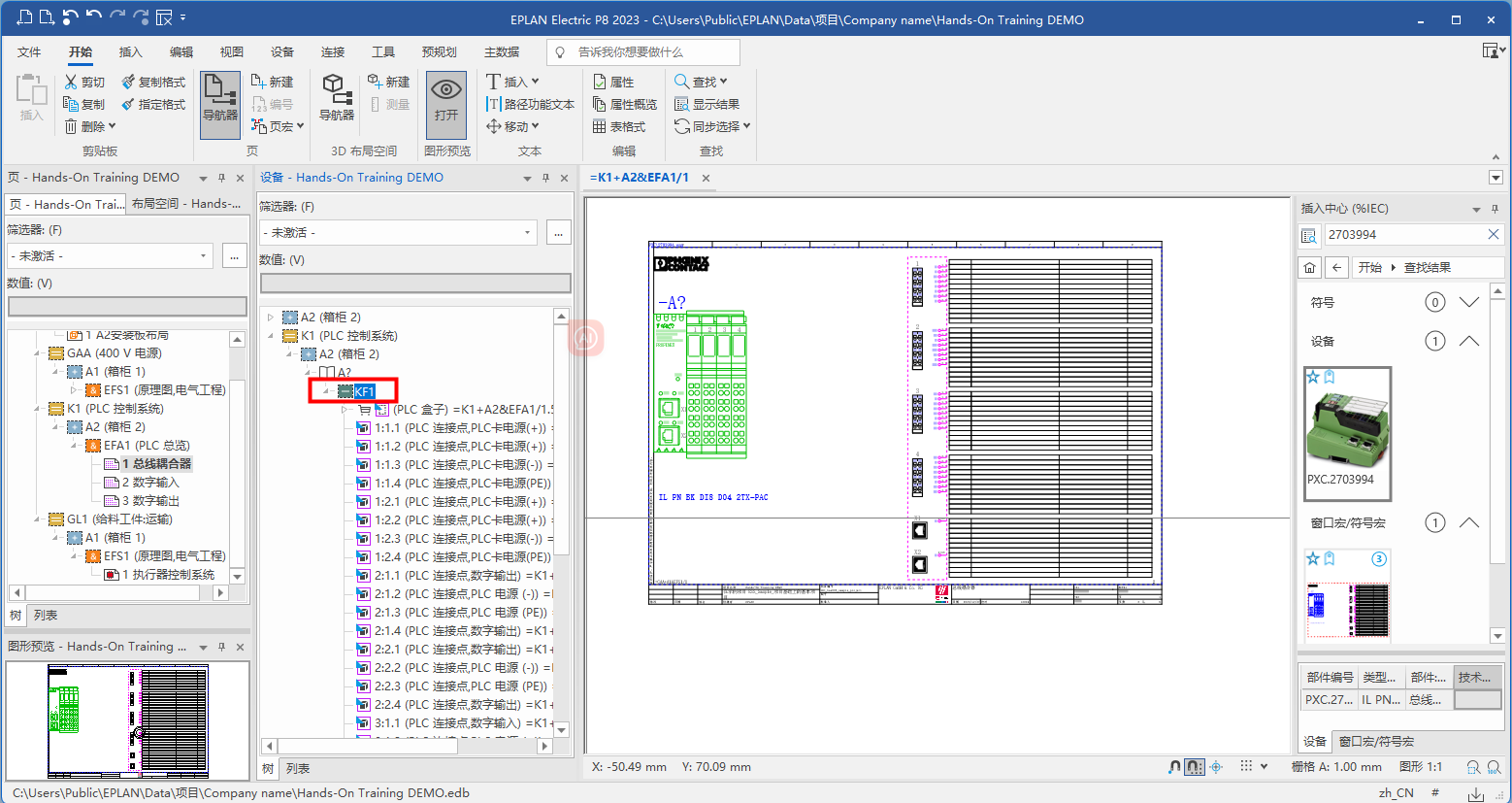

使用【F2】进行重命名。

图 3

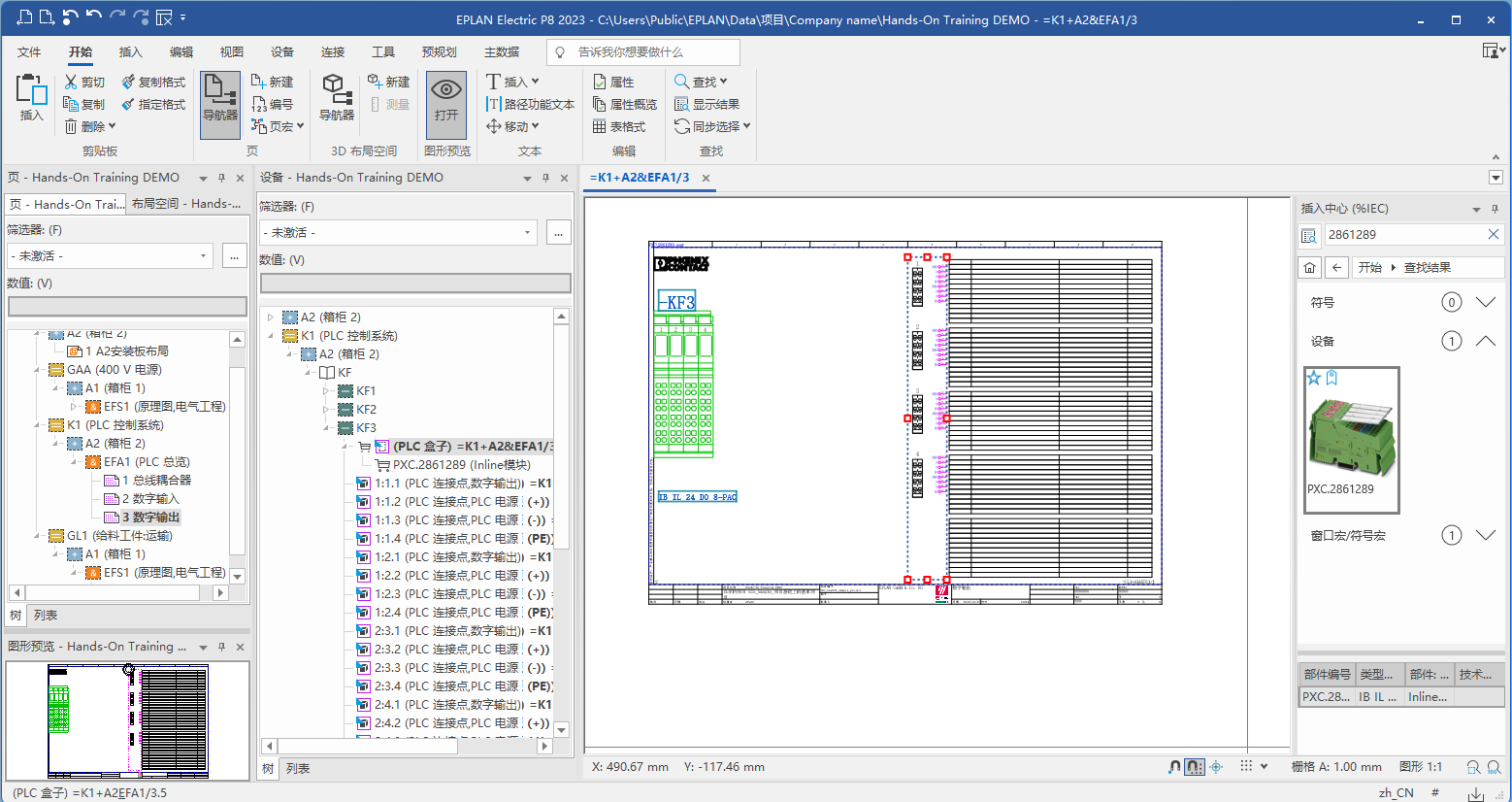

同样地在数字输入总览图中添加设备。

图 4

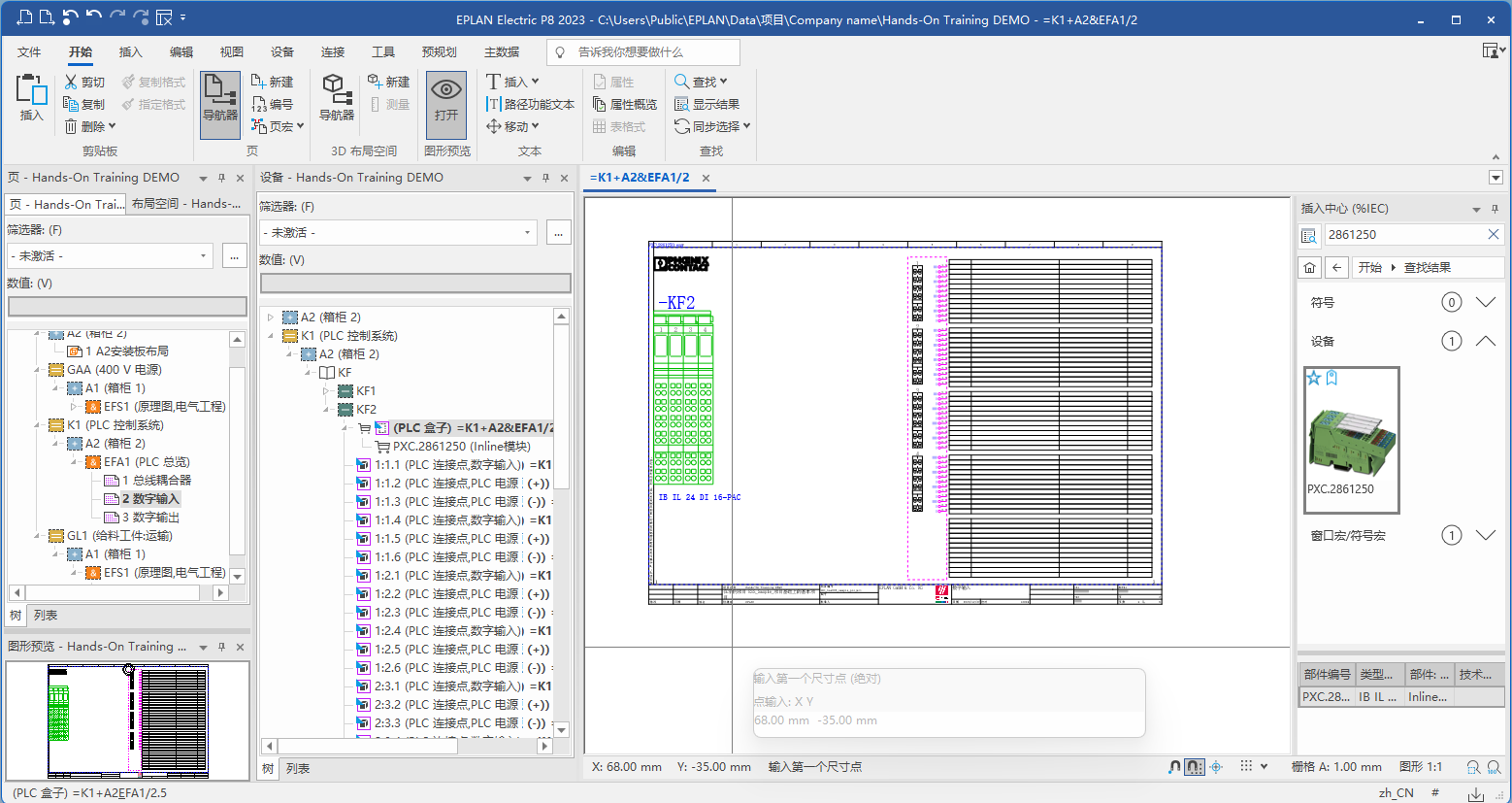

同样地在数字输出总览图中添加设备。

图 5

PLC 一键编址

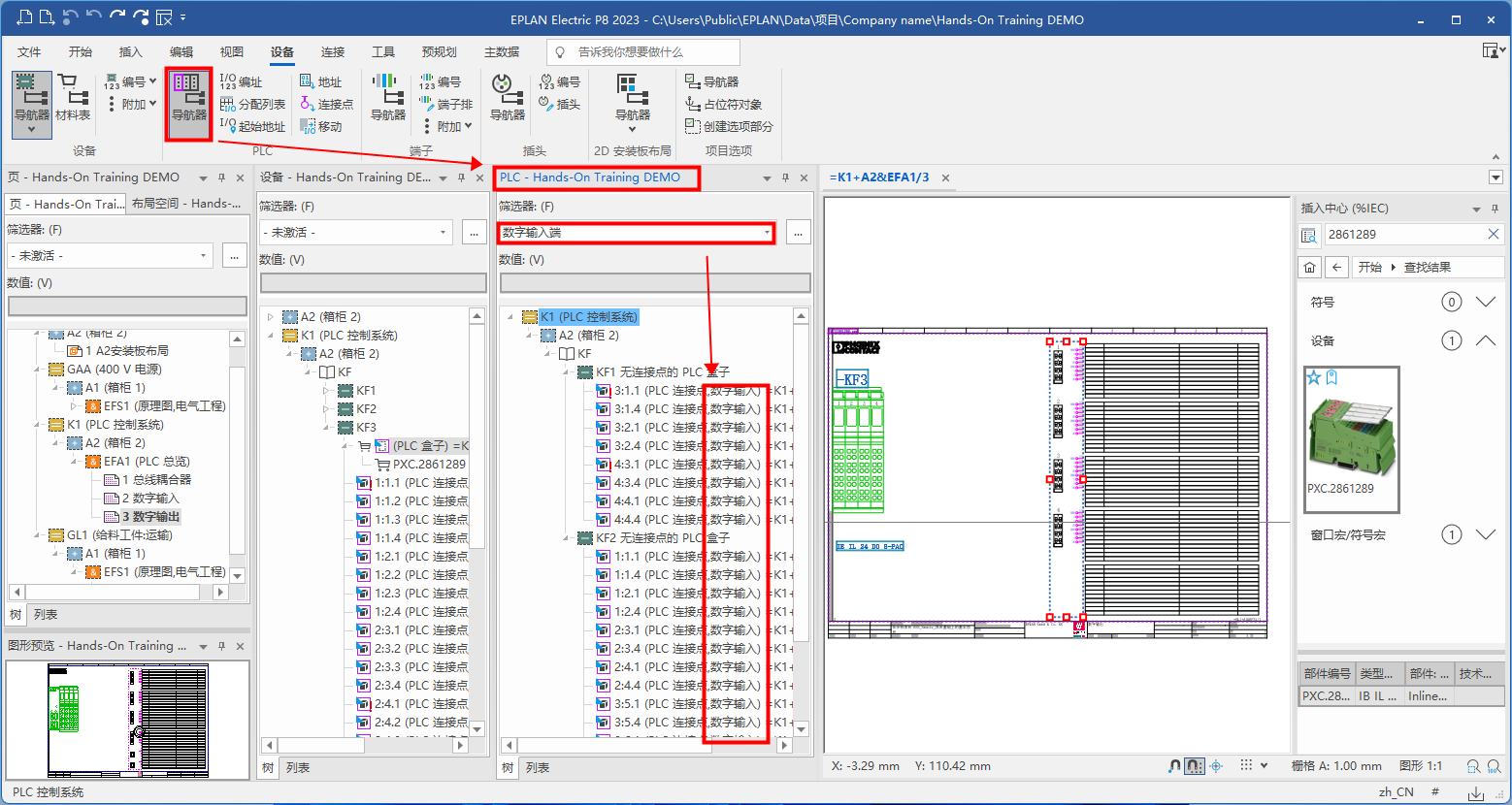

打开【PLC 导航器】，设置筛选器【数字输入端】

图 6

选中后点击【编址】

图 7

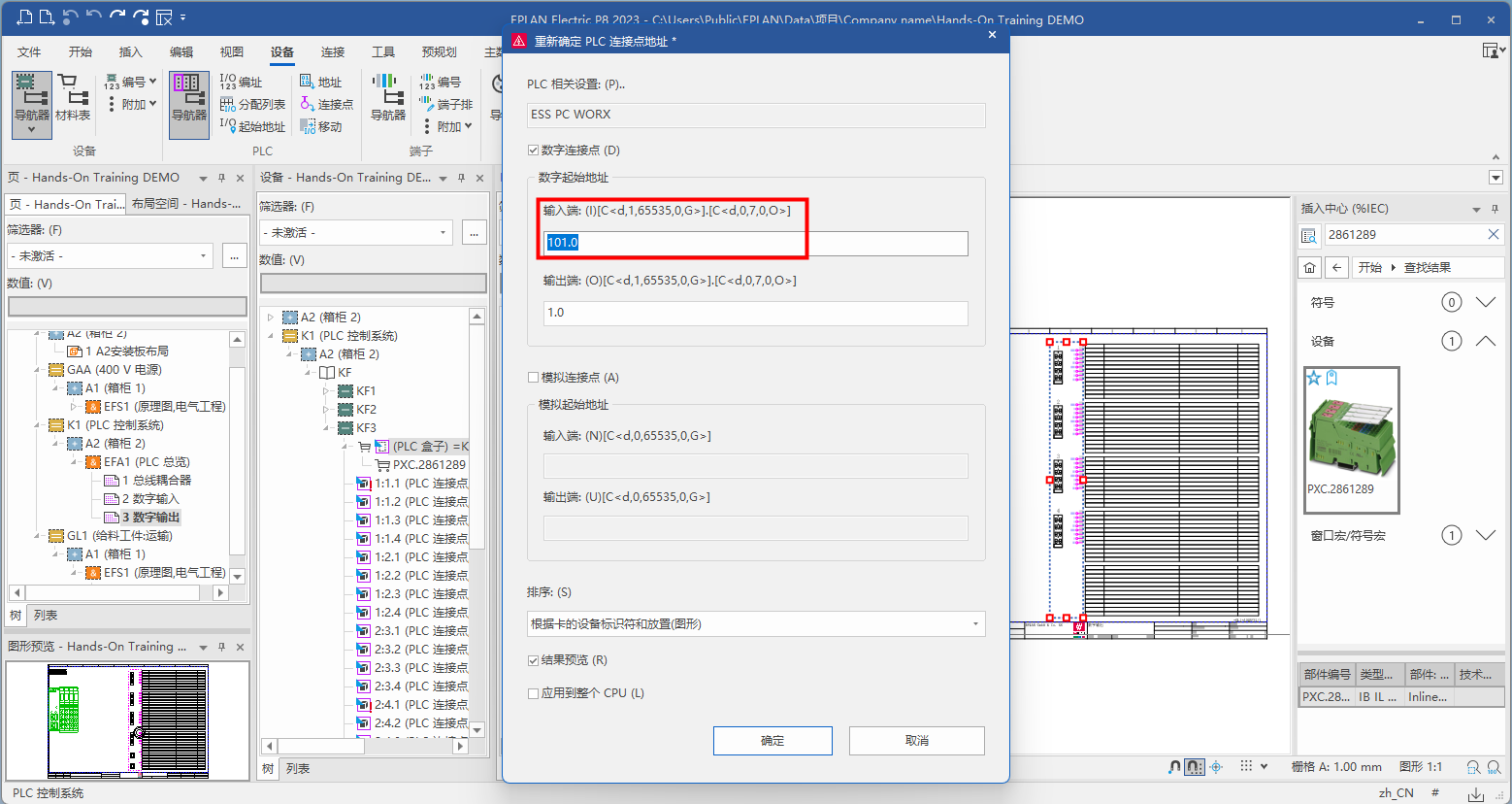

弹出【重新确定 PLC 连接点地址】，在输入端下可以进行自定义。点击【确定】

图 8

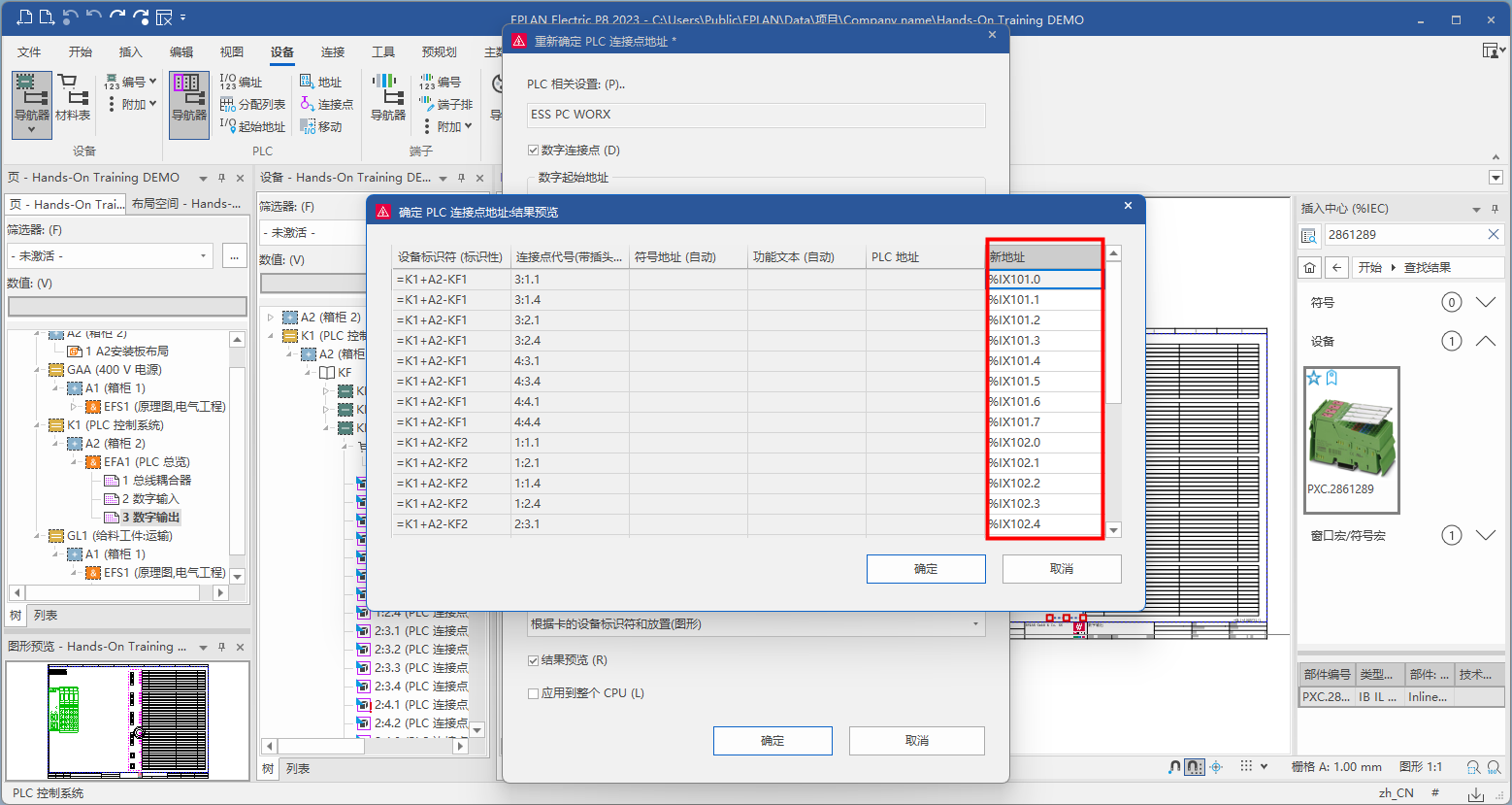

可以看到变更预览窗口，点击【确定】

图 9

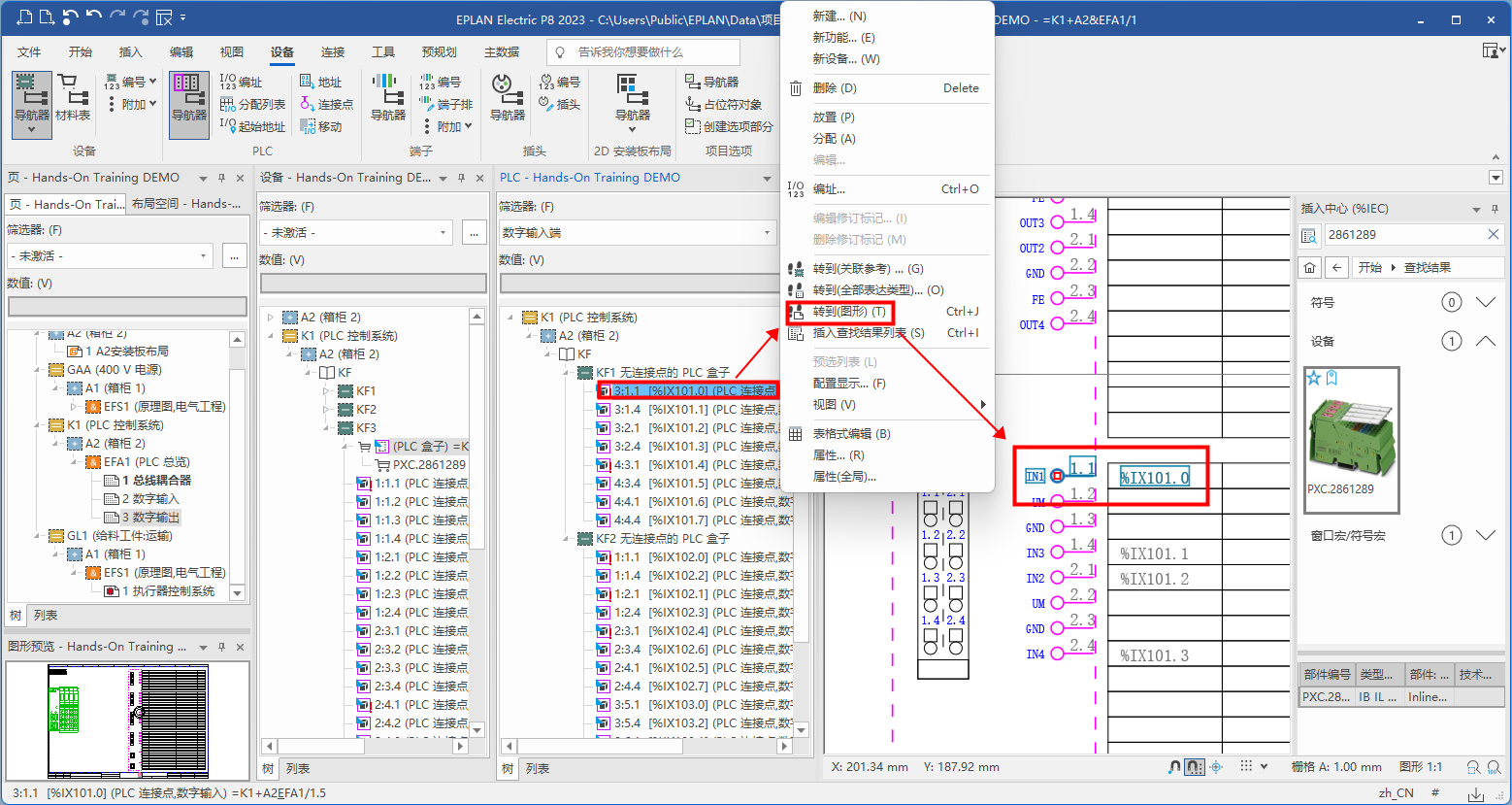

右键点击【转到（图形）】在总览页面中可以看到该点位的编址情况。

图 10

放置 PLC 多线

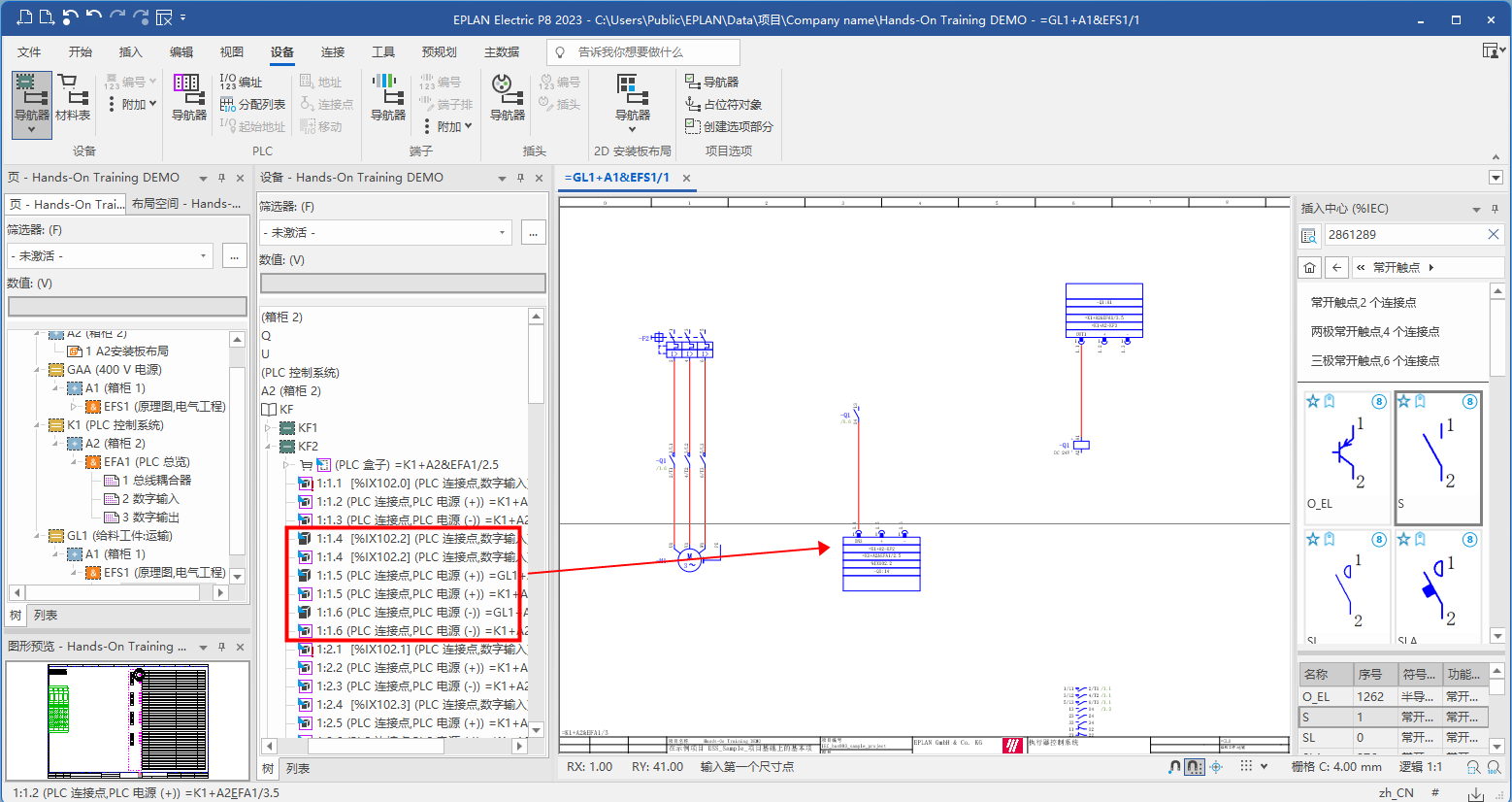

在【设备导航】中选择使用的 PLC 数字输入/输出，添加正负电源连接点，使用【TAB】在拖拽时可以进行旋转。

图 11

————————————————————————
