excel 第20讲：图表基础

目录

一、认识图表中的元素

二、创建并美化柱形图

三、图表通用设置

四、关于设置图片格式

五、关于柱形图的使用（折线图与柱形图结合）

1、积木介绍

2、主次坐标轴

六、图表的简单应用介绍

1、 层叠双柱形图

2、对同一组数据的花样表示

七、将做好的图表保存为模板

---

一、认识图表中的元素

二、创建并美化柱形图

1、了解主次坐标轴的概念

2、制作折线与柱形符合图表

3、制作计划与实际对比图

4、制作双向柱形图

三、图表通用设置

1、利用复制粘贴更改数据系列显示样式

2、巧用图表模版


四、关于设置图片格式

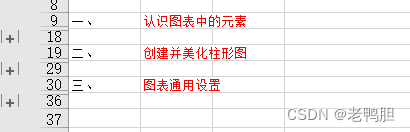

1、如下图所示，当将每点的内容隐藏的时候，第一点的图片并没有隐藏掉，还挡住了其它的内容

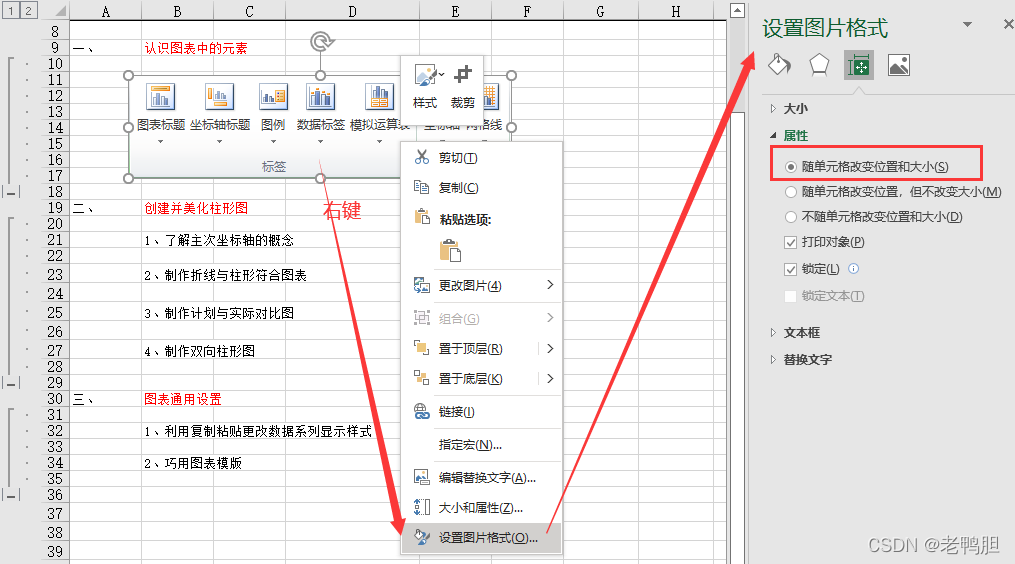

2、选中图片，右键，选择设置图片格式，如下图所示，在属性里选择“随单元格改变位置和大小”

3、这样就可以隐藏掉啦（图表也可以这样设置）

五、关于柱形图的使用（折线图与柱形图结合）

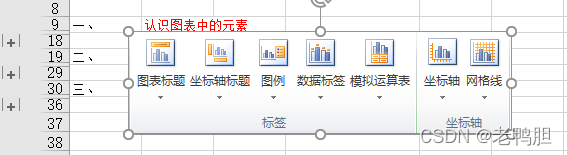

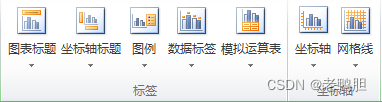

1、积木介绍

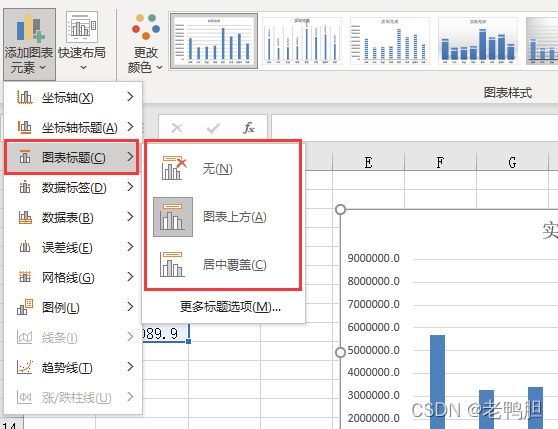

（1）图表标题

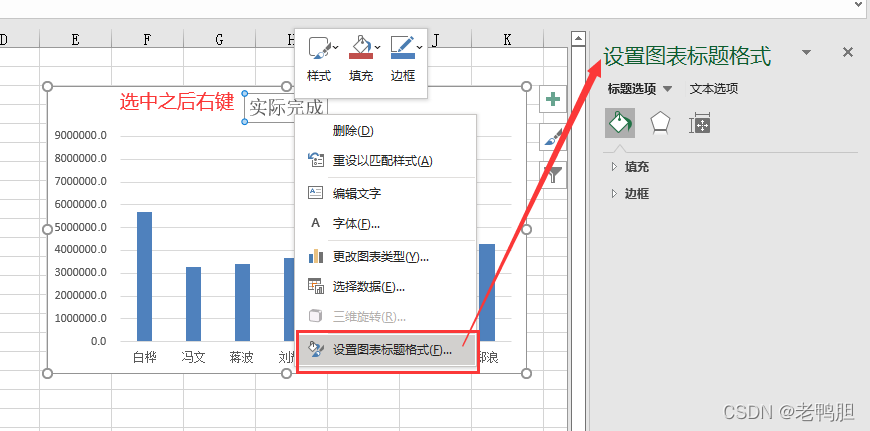

点击“更多标题选项”和下图的效果是一样的

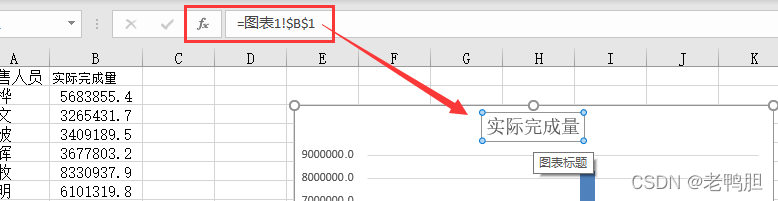

选中图表标题，在公式编辑栏中编辑=连接某个单元格就可以完成这个文本框与某个单元格的动态连接。

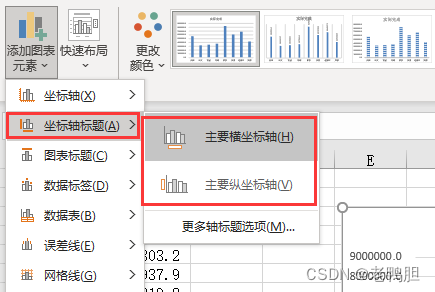

（2）坐标轴标题

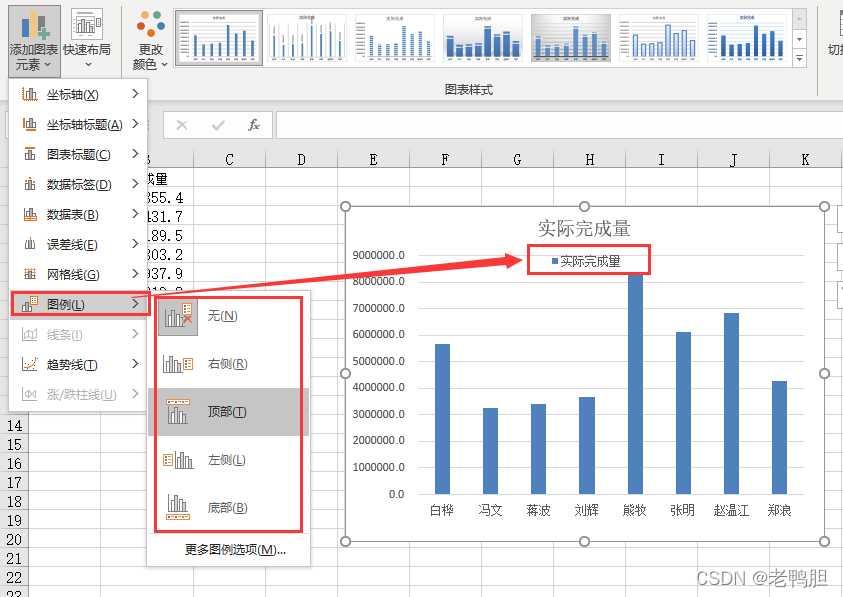

（3）图例

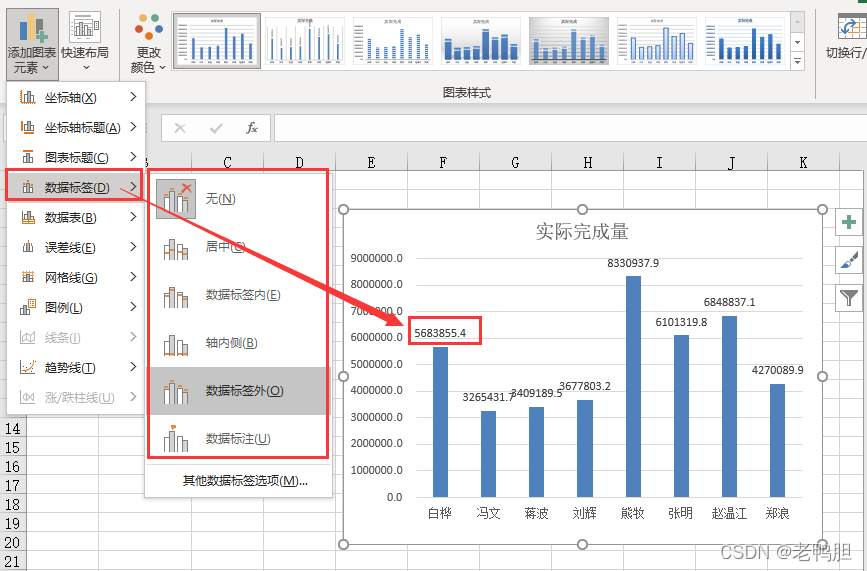

（4） 数据标签

（5）模拟运算表

 （6）坐标轴

（7）网格线

2、主次坐标轴

（1）更改颜色

（2）选择“指标完成度”，在其“系列选项”中，将系列绘制设置为“次坐标轴” （这个是要点）



（3）选中“指标完成度”，右键选择“更改系列图表类型”选项，将指标完成度的图表类型设置为折线图，如下图所示。



（4）设置数据系列格式

1）更改折线的线条大小

 2）设置数据标记类型

（5）设置营业额的坐标轴格式，将最小值设置为70，最大值设置为110，这样就能将柱形图都置于整个图表的后半部分，然后设置单位的大为10，这样坐标轴的线就不会有那么多条。

（6）设置指标完成度的坐标轴格式，将最小值设置为0.65，最大值设置为1.05，这样就能将折线图都置于整个图表的第三部分。

 （7）隐藏两边坐标轴的刻度线和标签



 （8）设置网格线的格式

（9）设置图例，先将图例设置为靠上，然后将图例拉到需要放置的位置即可

（10） 设置图表标题，直接拖过去，编辑文字即可

 （11）更改折线的颜色和效果

线条、标记类型颜色、标记填充、标记边框、阴影



（12）设置柱形图的效果，

边框设置为白色，阴影选择偏右，黑色



（13）添加数据标签 ，设置标签颜色



 （14）完成效果图

六、图表的简单应用介绍

1、 层叠双柱形图

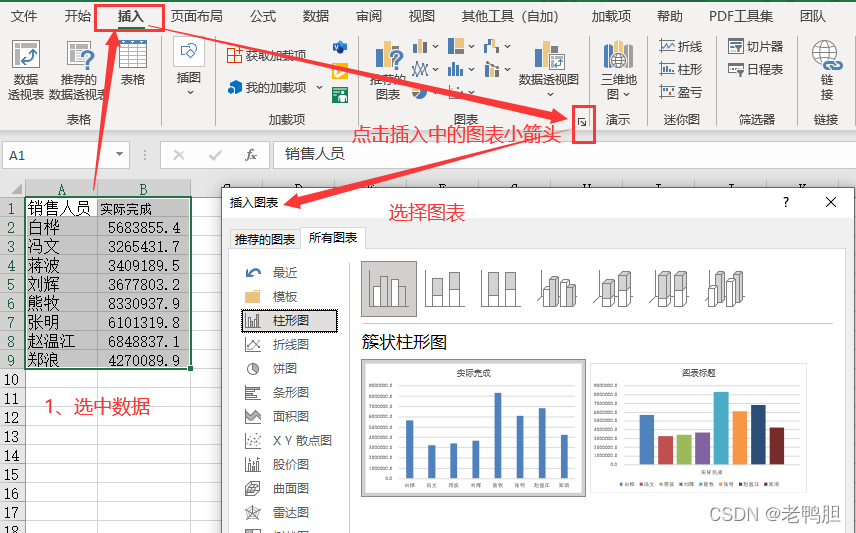

 （1）选择数据，插入柱形图

（2）因为计划完成的框是在前面的，所以将计划完成的图表设置在次坐标轴上

点击蓝色柱形图，右键，更改图表类型

（3）设置次坐标轴格式，刻度大小、最大值、最小值和主坐标轴的一致

（4）设置“计划完成”数据系列格式

无填充，边框为实线，设置颜色，宽度即可

（5）设置“实际完成”数据系列格式

 修改颜色，设置阴影

（6）调整主坐标轴的刻度，图表标题，删除图例，字体等

2、对同一组数据的花样表示

（1）三角型

首先选中数据插入柱形图，设置好样式后，插入三角形形状，设置好颜色

其次，复制插入的那个三角形，选中图表中的柱形图，然后粘贴，即可

（2）心性

插入条形图，插入心型图片

ctr+c和ctr+v之后，

选中系列“实际完成”，修改数据系列格式，在填充下面选择层叠，即可

不想那么密集的排列，在心型形状上组合一个无填充无线条的矩形即可，

（3）人型

表示人口

（4）手机型

或者其他的图片

七、将做好的图表保存为模板

1、选中图表，右键，另存为模板

2、保存好的模板在所有图表中的模板里
