Origin 如何输出高清图片

       本文只是个人经验的分享,如有不足或不正确的地方欢迎指正!

       在科研工作中,Origin被广泛用于数据处理,数据处理后往往需要导出成图片。在导出图片的时候往往会遇到导出的图片不够清晰,当然在导出图片时选择DPI高点,然后在word中选择不压缩图片,这样也可以得到较为清晰的图片。但是这样处理往往会导致文件过大,且在word转pdf后还是会出现图片不清晰的问题。下面将介绍在Origin中如何导出小文件高清图片。

1、Origin图片类型

      Origin 导出的图片从存储原理上可以分为两类,一类时点阵图(位图),另一类是矢量图。常用的点阵图格式有:.tif,.gif,.png等;常用的矢量图格式类型有:.eps,.emf,.wmf。通常对于细节和颜色较少的图片,推荐使用矢量图来保存,因此大部分的科研曲线绘图可采用矢量图来保存,如.wmf格式。



2、Origin 图片输出

在Origin中,将图片输出导入到word中有两种方式,一种是直接复制粘贴,另一种是先输出成图片,然后在把图片导入到word。

2.1 复制粘贴导出图片

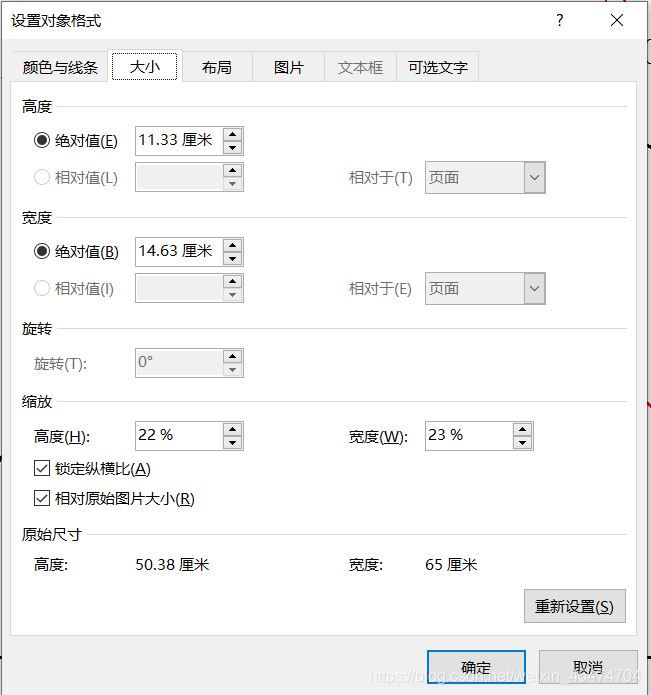

        直接在Origin中右击图片空白处,然后选择Copy Page,选择后直接在word中粘贴即可,注意如果想在word中调整粘贴后图片的大小,需在word中右击图片,然后在弹出的对话框中选择图片,就可得到图1所示的对话框,在对话框调整高度和宽度就可对粘贴的图片大小进行调整。

                         图1                                                                                                                图2

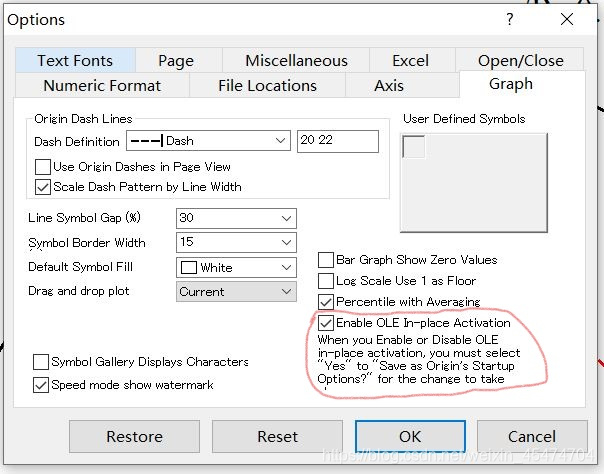

        Origin通过复制粘贴的方式导入图片到word中后,在word中双击图片就可对图片进行直接修改,但是要求电脑的Origin 版本与之前绘图时一致,为了解决这个问题,可以在Origin中,点击Tools>Options>Graph,弹出的对话框如图2所示,勾选红圈圈出来的选项,这时复制到word中的图片也可直接在word中双击编辑,但是此时就没有Origin版本的要求,因为此时编辑图片调用的时word自身的编辑器。

直接通过复制粘贴到word中的Origin图片清晰很高,且图片大小不大,通常几百kb。

2.2 输出成图片

这里输出成两种格式的文件,目的是为了对比图片的清晰度。一种格式为点阵图(png),另一种为矢量图(wmf)。图3和图4所示的是Origin图片导入word转为PDF文件后不同格式结果的对比,所有图片输出时的DPI均为300,只是输出图片格式的区别。Origin输出图片的方法为:右击图片空白区域>选择Export Page,在弹出的对话框选择相应的参数确定即可。

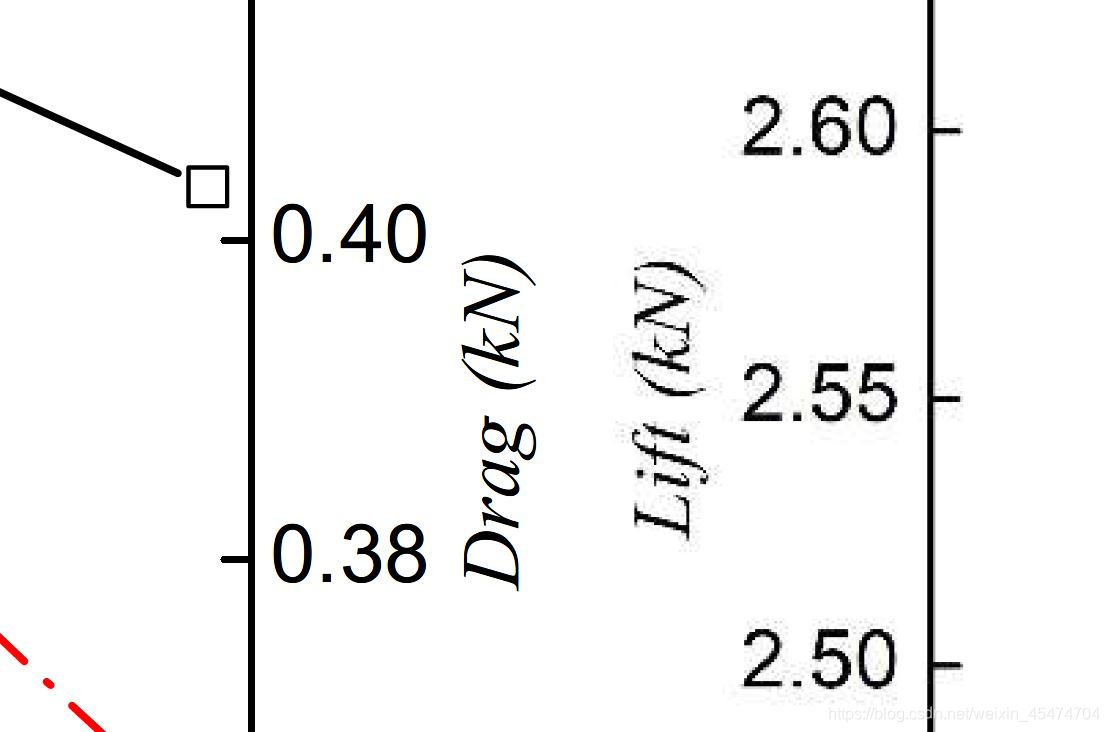

图3  右边为jpg格式,左边为png格式

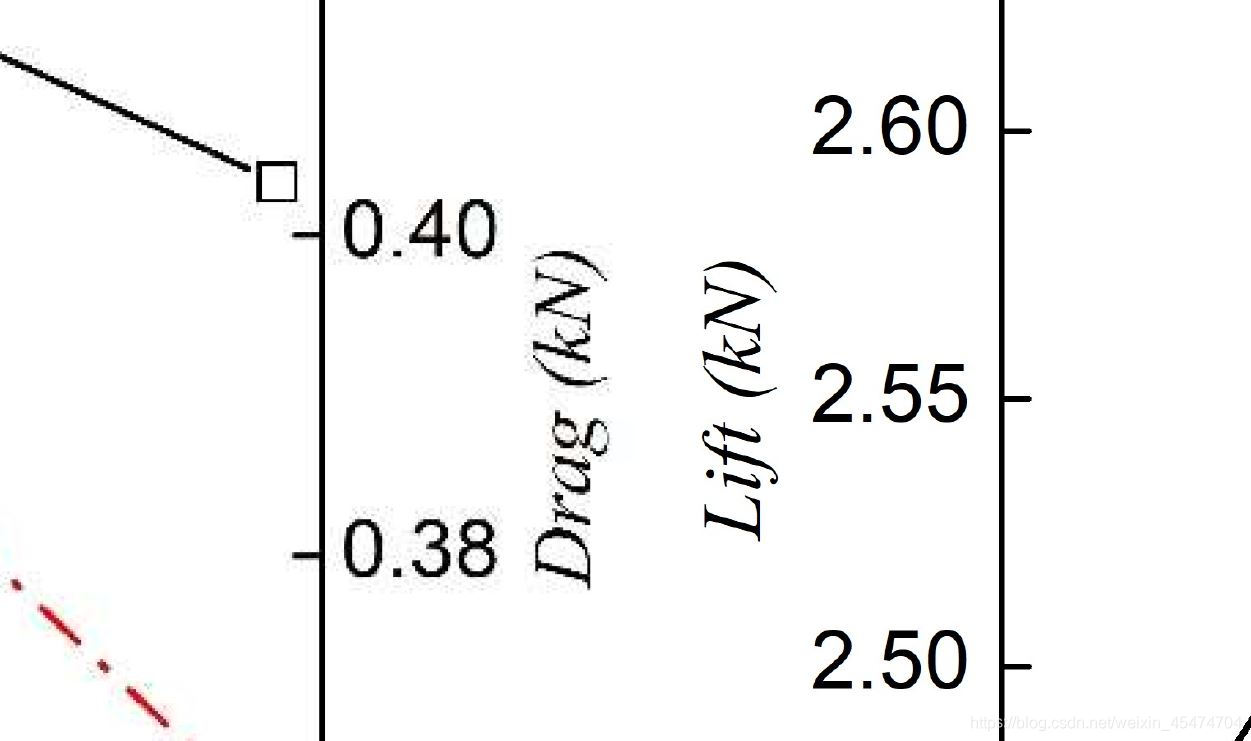

图4 右边为wmf格式,左边为jpg格式

        通过上述对比可以发现,Origin输出的图片,png格式和wmf格式的图片在转化为pdf后都能够清晰的显示原来的样式,而jpg格式的图片在转化为pdf后会变得模糊。同时可以看到wmf格式显示效果是最好的,因此建议ORIGIN输出图片时格式选择png或者wmf。为了获得最佳的显示效果建议选择wmf格式。
