GVRP基础配置【eNSP实现】

GVRP中文名为GVRP VLAN注册协议，是GARP（Generic Attribute Registration Protocol，通用属性注册协议）的一种应用，用于注册和注销VLAN属性。

GVRP有3种注册模式，不同模式对静态VLAN【手工配置的VLAN】和动态VLAN【学习到的VLAN】的处理方式也不同

• Normal模式：允许该接口动态注册、注销VLAN，传播动态VLAN及静态VLAN信息
• Fixed模式：禁止该接口动态注册、注销VLAN，只传播静态VLAN信息。即被设置为该模式下的Trunk接口，即使允许所有VLAN通过，实际通过的VLAN也只能是手动配置的那部分
• Forbidden模式：禁止该接口动态注册、注销VLAN，不传播任何除VLAN 1外的任何VLAN信息。即被设置成为该模式下的Trunk接口，即使允许所有VLAN通过，实际通过的VLAN也只能是VLAN 1

交换机通过此协议可以相互交换VLAN配置信息，动态创建和管理VLAN，用户只需对少数交换机进行VLAN配置即可动态地传播VLAN信息

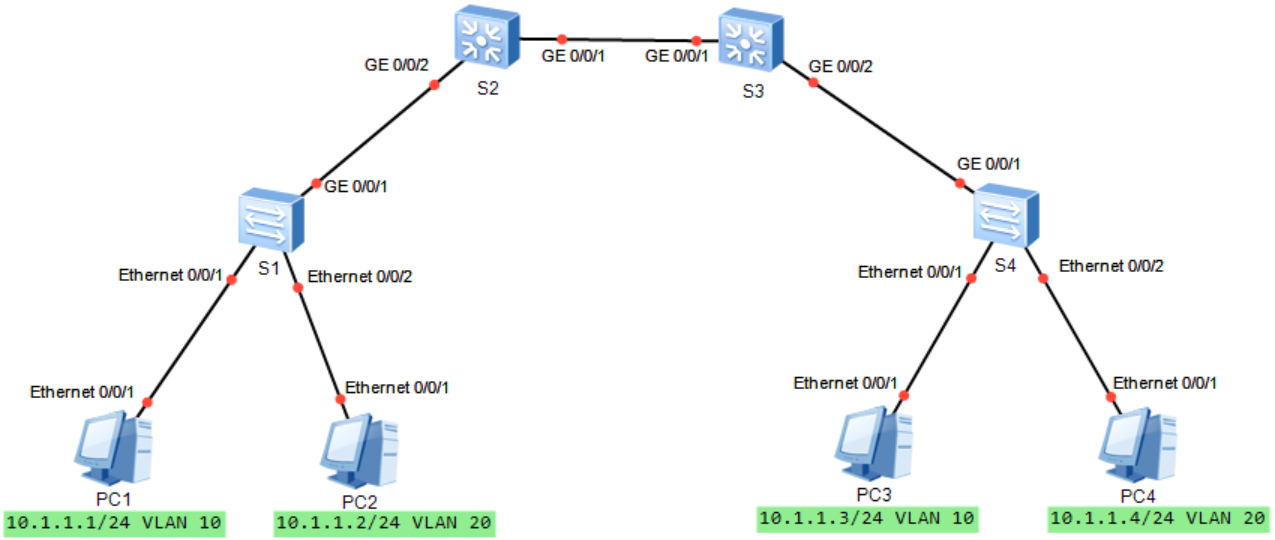

实验拓扑

实验目的

• 理解GVRP的应用场景
• 掌握GVRP的配置
• 理解GVRP不同注册模式的区别
• 掌握GVRP配置不同注册模式的方法

实验步骤

1. 确保在创建VLAN前，各PC能够相互ping通。在S1上创建VLAN 10与VLAN 20，将连接PC的接口设置为Access接口按照图示设置默认VLAN，交换机之间的接口设置为Trunk口，允许所有VLAN通过【注意：此时其余交换机并未创建VLAN，所有S4无法为Access端口指定S4中不存在的VLAN】

   S1:
   <Huawei>system-view		//进入系统视图
   [Huawei]undo info-center enable		//关闭消息提示
   [Huawei]sysname S1		//将设备命名为S1
   [S1]vlan batch 10 20	//在S1上创建VLAN 10与20
   [S1]interface e0/0/1	//进入e0/0/1端口
   [S1-Ethernet0/0/1]port link-type access //将其设置为access类型
   [S1-Ethernet0/0/1]port default vlan 10	//默认VLAN为10
   [S1-Ethernet0/0/1]quit
   [S1]interface e0/0/2
   [S1-Ethernet0/0/2]port link-type access
   [S1-Ethernet0/0/2]port default vlan 20
   [S1-Ethernet0/0/2]quit
   [S1]interface g0/0/1
   [S1-GigabitEthernet0/0/1]port link-type trunk //将其设置为trunk类型
   [S1-GigabitEthernet0/0/1]port trunk allow-pass vlan all	//允许所有路由通过
   [S1-GigabitEthernet0/0/1]quit


   S2:
   <Huawei>system-view
   [Huawei]undo info-center enable
   [Huawei]sysname S2
   [S2]interface g0/0/1
   [S2-GigabitEthernet0/0/1]port link-type trunk
   [S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
   [S2-GigabitEthernet0/0/1]quit
   [S2]interface g0/0/2
   [S2-GigabitEthernet0/0/2]port link-type trunk
   [S2-GigabitEthernet0/0/2]port trunk allow-pass vlan all
   [S2-GigabitEthernet0/0/2]quit


   S3:
   <Huawei>system-view
   [Huawei]undo info-center enable
   [Huawei]sysname S3
   [S3]interface g0/0/1
   [S3-GigabitEthernet0/0/1]port link-type trunk
   [S3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
   [S3-GigabitEthernet0/0/1]quit
   [S3]interface g0/0/2
   [S3-GigabitEthernet0/0/2]port link-type trunk
   [S3-GigabitEthernet0/0/2]port trunk allow-pass vlan all
   [S3-GigabitEthernet0/0/2]quit


   S4:
   <Huawei>system-view
   [Huawei]undo info-center enable
   [Huawei]sysname S4
   [S4]interface g0/0/1
   [S4-GigabitEthernet0/0/1]port link-type trunk
   [S4-GigabitEthernet0/0/1]port trunk allow-pass vlan all
   [S4-GigabitEthernet0/0/1]quit
   [S4]interface e0/0/1
   [S4-Ethernet0/0/1]port link-type access //当前没有创建VLAN，无法指定默认VLAN
   [S4-Ethernet0/0/1]quit
   [S4]interface e0/0/2
   [S4-Ethernet0/0/2]port link-type access
   [S4-Ethernet0/0/2]quit


2. 配置GVRP单向注册【只有接收端口能够学习到VLAN】

   S1:
   [S1]gvrp 	//整个交换机范围内打开GVRP
   [S1]interface g0/0/1
   [S1-GigabitEthernet0/0/1]gvrp	//在Trunk接口处打开GVRP


   S2:
   [S2]gvrp
   [S2]interface g0/0/1
   [S2-GigabitEthernet0/0/1]gvrp
   [S2-GigabitEthernet0/0/1]quit
   [S2]interface g0/0/2
   [S2-GigabitEthernet0/0/2]gvrp


   S3:
   [S3]gvrp
   [S3]interface g0/0/1
   [S3-GigabitEthernet0/0/1]gvrp
   [S3-GigabitEthernet0/0/1]quit
   [S3]interface g0/0/2
   [S3-GigabitEthernet0/0/2]gvrp


   S4:
   [S4]gvrp
   [S4]interface g0/0/1
   [S4-GigabitEthernet0/0/1]gvrp

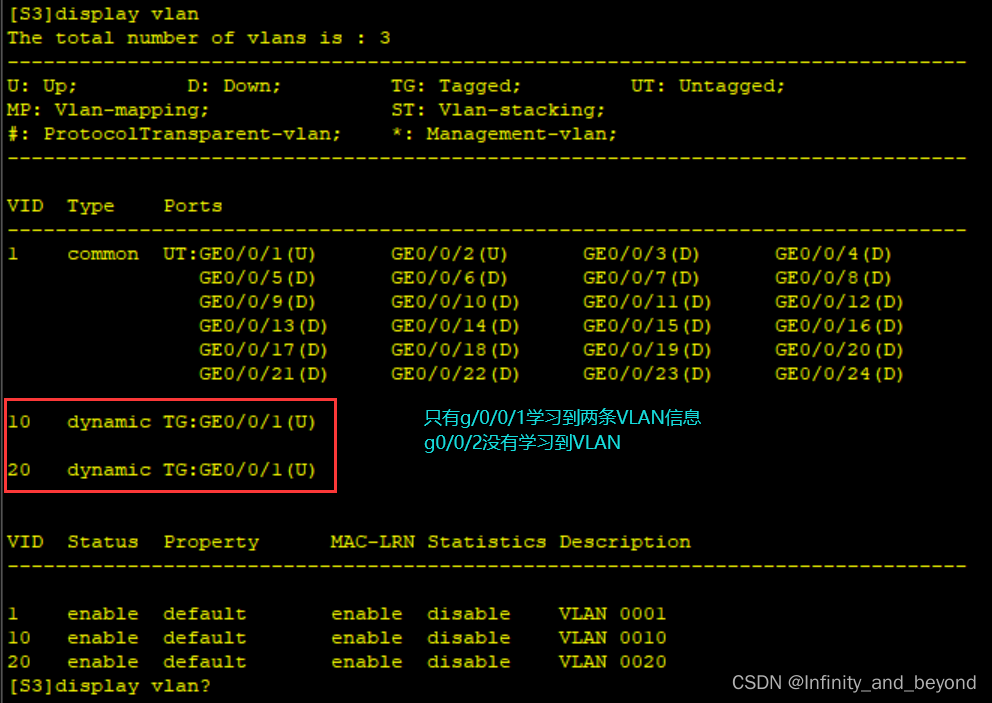

   此时我们变打开了GVRP协议，在交换机中VLAN开始自学习，由于出发点是S1且学习只能单向传播，因此S3的g0/0/2肯定没有学习到VLAN【这只是个例子，并不是说只有这个端口没学习到】，我们查看S3的VLAN情况进行验证。

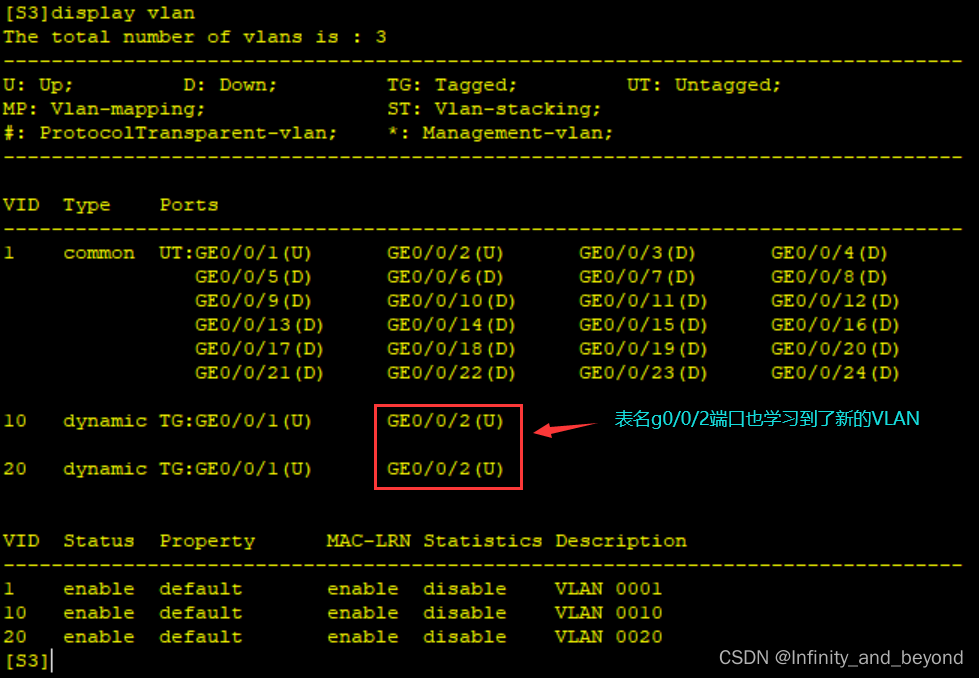

3. 我们希望所有端口都能学习到，因此只需要让VLAN信息反向再走一遍即可。我们在S4上创建VLAN 10与20，令VLAN信息反向传播一遍，以便所有端口都能够学习到

   [S4]vlan batch 10 20	//在S4上创建VLAN 10和VLAN 20




4. GVRP的另外两种模式可根据需要在端口进行配置【默认情况下为Normal】，Fixed使得端口只能学习静态VLAN，Forbidden则使得端口只能通过VLAN 1的数据且不进行VLAN学习

   [S3-GigabitEthernet0/0/1]gvrp registration fixed //将g0/0/1端口的gvrp配置为fixed模式


本实验取自华为公司《HCNA网络技术实验指南》，此书对于新手学习计算机网络协议以及熟悉eNSP操作十分友好，强烈推荐！！！
