使用定时器中断产生PWM方波信号,完成50个频率为1KZ的矩形脉冲输出,P20端口接LED闪烁,用于演示。
矩形脉冲频率为1KZ,周期则为1ms, 中断为0.5ms, 所以T0: TH0=(65536-500)/256, TL0=(65536-500)%256。
使用示波器观察输出信号波形。

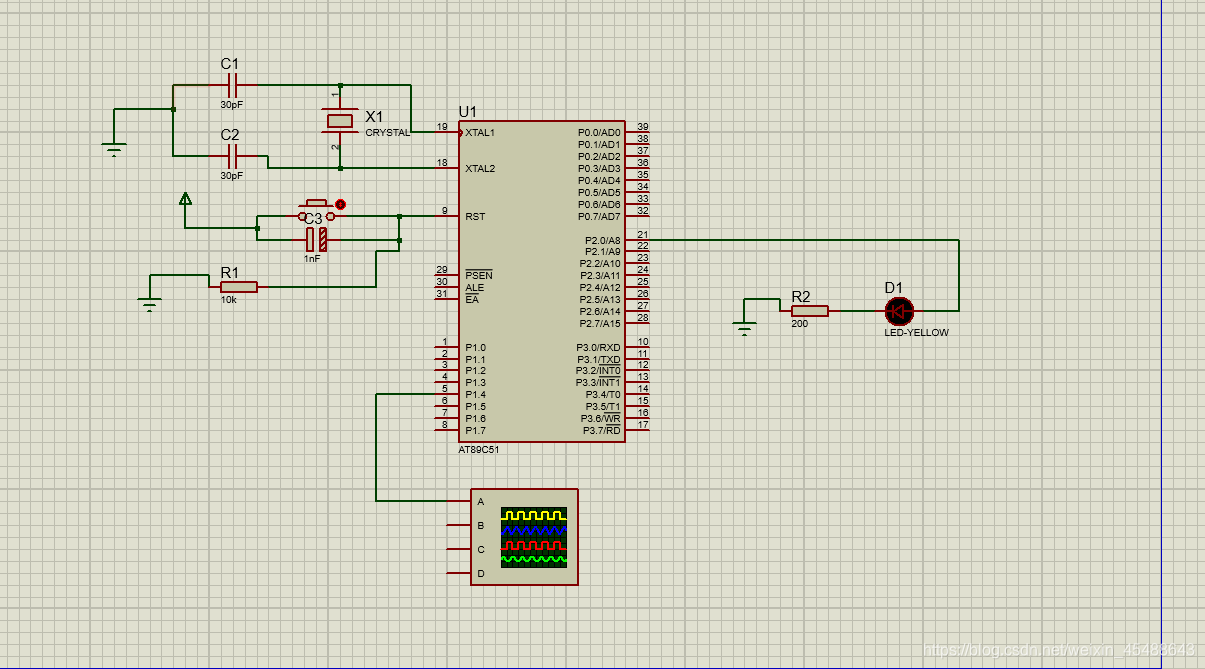

电路原理图:
代码:
/*
用定时/计数器 T0
输出引脚 P1.4
延时30ms
完成50个频率为1KZ的矩形脉冲输出(用中断)
矩形脉冲频率为1KZ,周期则为1ms, 中断为0.5ms, 所以T0: TH0=(65536-500)/256, TL0=(65536-500)%256
注意:89c51 以及 程序 均按12Mhz计算
*/
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
uint i = 0;
sbit P1_4 = P1^4;
sbit led=P2^0; //将单片机的P2.0端口定义为led
void delay(uint i)
{
while(i--);
}
//定时器T0初始化
void Timer0init()
{ //设置T0
TMOD|=0X01; //选择为定时器0模式,工作方式1,仅用TR0打开启动
TH0=(65536-500)/256; //给定时器赋初值,定时0.5ms
TL0=(65536-500)%256;
E
