STM32F103C8T6串口通信

  串口作为 MCU 的重要外部接口，同时也是软件开发重要的调试手段，其重要性不言而喻。关于STM32F103C8T6工程文件自己下载 https://download.csdn.net/download/weixin_45488643/12522971这个仅仅是一个核心工程文件，只需要自己添加以下代码就可以。

串口设置的一般步骤可以总结为如下几个步骤：

1. 串口时钟使能， GPIO 时钟使能
2. 串口复位

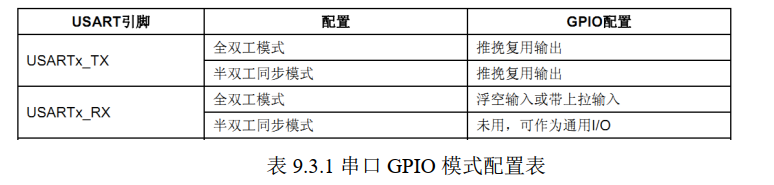

3. GPIO 端口模式设置
4. 串口参数初始化
5. 开启中断并且初始化 NVIC（如果需要开启中断才需要这个步骤）
6. 使能串口
7. 编写中断处理函数

串口相关的固件函数：

  1.串口时钟使能。 串口是挂载在 APB2 下面的外设，所以使能函数为：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1)；

  2.串口复位。 当外设出现异常的时候可以通过复位设置，实现该外设的复位，然后重新配置这个外设达到让其重新工作的目的。一般在系统刚开始配置外设的时候，都会先执行复位该外设的操作。复位的是在函数 USART_DeInit()中完成：

void USART_DeInit(USART_TypeDef* USARTx);//串口复位

比如我们要复位串口 1，方法为：

USART_DeInit(USART1); //复位串口 1

  3.串口参数初始化。 串口初始化是通过 USART_Init()函数实现的，

void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct)；

这个函数的的第一个入口参数是指定初始化的串口标号，这里选USART1。
第二个入口参数是一个 USART_InitTypeDef 类型的结构体指针，这个结构体指针的成员变量用来设置串口的一些参数。一般的实现格式为：

USART_InitStructure.USART_BaudRate = bound; //波特率;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为 8 位数据格式
USART_InitStructure.USART_StopBits = USART_StopBits_1; //一个停止位
USART_InitStructure.USART_Parity = USART_Parity_No; //无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl= USART_HardwareFlowControl_None; //无硬件数据流控制
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式
USART_Init(USART1, &USART_InitStructure); //初始化串口

从上面的初始化格式可以看出初始化需要设置的参数为：波特率，字长，停止位，奇偶校验位，硬件数据流控制，模式（收，发）。我们可以根据需要设置这些参数。
  4.数据发送与接收。 STM32 的发送与接收是通过数据寄存器 USART_DR 来实现的，这是一个双寄存器，包含了 TDR 和 RDR。当向该寄存器写数据的时候，串口就会自动发送，当收到收据的时候，也是存在该寄存器内。
STM32 库函数操作 USART_DR 寄存器发送数据的函数是：

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

通过该函数向串口寄存器 USART_DR 写入一个数据。STM32 库函数操作 USART_DR 寄存器读取串口接收到的数据的函数是：

uint16_t USART_ReceiveData(USART_TypeDef* USARTx);

通过该函数可以读取串口接受到的数据。

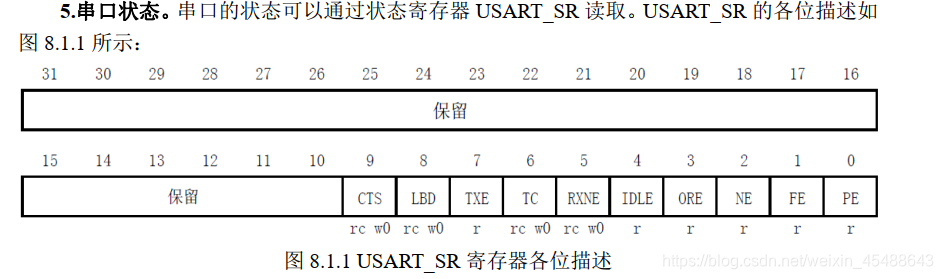

这里我们关注一下两个位，第 5、 6 位 RXNE 和 TC。RXNE（读数据寄存器非空），当该位被置 1 的时候，就是提示已经有数据被接收到了，并且可以读出来了。这时候我们要做的就是尽快去读取 USART_DR，通过读 USART_DR 可以将该位清零，也可以向该位写 0，直接清除。TC（发送完成），当该位被置位的时候，表示 USART_DR 内的数据已经被发送完成了。如果设置了这个位的中断，则会产生中断。该位也有两种清零方式： 1）读 USART_SR，写USART_DR。
2）直接向该位写 0。
  读取串口状态的函数是：

FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG)；

这个函数的第二个入口参数非常关键，它是标示我们要查看串口的哪种状态，比如上面讲解的RXNE(读数据寄存器非空)以及 TC(发送完成)。例如我们要判断读寄存器是否非空(RXNE)，操作库函数的方法是：

USART_GetFlagStatus(USART1, USART_FLAG_RXNE);

我们要判断发送是否完成(TC)，操作库函数的方法是：

USART_GetFlagStatus(USART1, USART_FLAG_TC);

这些标识号在 MDK 里面是通过宏定义定义的：

#define USART_IT_PE ((uint16_t)0x0028)
#define USART_IT_TXE ((uint16_t)0x0727)</
