1.电容的等效电路

1）理想模型

电容是一种常规的电子元件，在电路中常用于滤波、隔离、储能等作用。在直流通路中，理想的电容等效为开路；在交流通路中，理想的电容等效为一个阻抗Zc（阻抗大小与频率成反比），其阻抗为： $Z_{C} = \frac{1}{j\omega C}$

2）实际模型

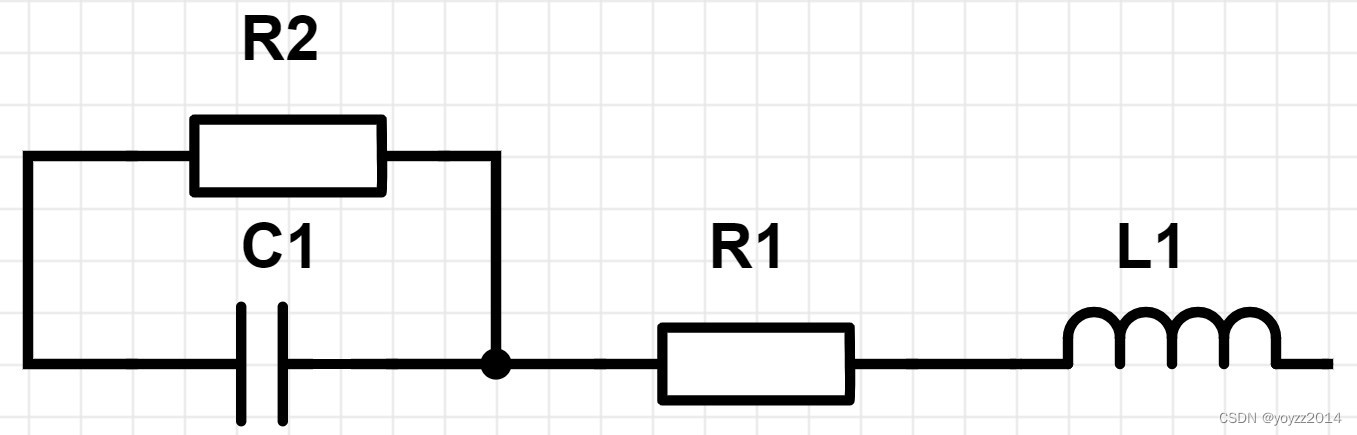

电容是一种常规的电子元件，在电路中常用于滤波、隔离、储能等作用。电容的实际模型考虑了电容本身的阻抗和容抗。在直流通路中，实际电容等效为一个串联LR开路；在交流通路中，实际电容等效为一个复阻抗Zc（（ZC1并联R2(绝缘阻抗)）串联ESR和ESL），其阻抗为： $Z_{C} = R_{ESR} + j\omega L + \frac{R_{2} * \frac{1}{j\omega C}}{R_{2} + \frac{1}{j\omega C}}$

由于R2为绝缘阻抗，R2远大于ZC1，则阻抗简化为： $Z_{C} = R_{ESR} + j\omega L + \frac{1}{j\omega C}$ （ $\omega = 2\pi f$ ）

当频率比较低时，容抗远大于感抗，电容阻抗主要呈容性；当频率比较高时，电容阻抗主要呈感性。随着频率的增加，发生谐振，即容抗等于感抗时，阻抗达到最小值，此时滤波效果最好。

2.电容的分类比较

1）电解电容

	电解电容
	电解液电解电容	聚合物电解电容
材质	阳极：金属箔（Al)
	电介质：金属氧化膜（Al2O3）
	阴极：电解液	阴极：固态聚合物
优点	高电容值（几百uF及以上）高电压值（高达几百伏）价格低廉	相对较高电容值（几百uF）高电压值（几百伏） ESL低 ESR低 -> 发热低耐高纹波电流
劣势	ESL高 ESR高 -> 易发热使用寿命短	价格高
应用	DC电源的低频噪声滤波	DC电源的低中高频噪声滤波
注意点	有极性

2）MLCC(陶瓷电容）

	MLCC(陶瓷电容）
	Class 1 NP0（C0G）	Class 2 X7R、X5R、Y5V
材质	TiO2	BaTiO3
容值	较低 1pF - 33nF	较高 100pF - 100uF
耐压值	10V - 50V	6.3V - 100V
尺寸	0402 - 1812
容值对电压/温度的时间变化率	低	高
容值对频率的时间变化率	高
误差	较低 ±5%	较高 ±10%、±20%等
优点	ESR低 ESL低

3）薄膜电容（安规电容）

	薄膜电容（安规电容）
分类	X电容	Y电容
区别	并接在电源线（L/N）上	并接在电源线（L/N）和底线间
作用	差模滤波	共模滤波

X电容
分类	X1	X2	X3
允许的峰值脉冲电压	≤4 KV ＞2.5 KV	≤2.5 KV ＞1.2 KV	≤1.2 KV
过电压等级（IEC664）	III	II	—
容值	≤1uF

Y电容
分类	Y1	Y2	Y3	Y4
允许的峰值脉冲电压	＞8 KV	＞5 KV	None	＞2.5 KV
额定电压	≥250 V	≥150 V ≤250 V		≤150 V
容值	≤0.1uF

3.电容的选型

电容选型时，当环境温度较高时，选择陶瓷电容（温度特性好，ESR小，对纹波抑制有相对优势，采购较容易，成本较低）。陶瓷电容通常选择X7R、X5R。电容类型尽量归一化(统一型号)，减少型号种类。

3.1额定容值

电容量表示在电容两极施加电压，依赖电荷的相互作用力使得电容两极板间存储的电荷量的多少。电容量的大小用C表示，由两极板面积(S)、两极板间距(d)、两极板间介电常数(ε)决定。 $C=\frac{Q}{U}=\frac{\varepsilon S}{4\pi kd}$

C：电容量，单位F；
Q：电容两极板上储存电荷量，单位C；
U：电容两极板上施加电压差，单位V；
ε：两极板间介电常数；
S：两极板相对面积，单位 $m^{2}$ ；
k：静电常数；
d：两极板距离，单位m；

在实际选型中，电流变化快的位置需要使用容值较大的电容，但容值增大，则成本和体积会增加，且电容的充放电时间也会越长。因此，实际选型中要考虑这些因素。

3.2额定电压

额定工作电压：在规定的工作温度范围内，电容可持续承受的最大的直流电压。在交流电路中，注意所加的交流电压峰值不能超过电容的直流工作电压值。常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、250V、400V、500V、630V。在滤波电路中，电容的耐压值大于交流有效值的 $\sqrt{2}$ 倍。另外注意一般要留15％以上的裕量。
