Eclipse安装Flowable Eclipse Designer插件实现图形建模BPMN 2.0流程图

Flowable Eclipse Designer

Flowable提供了名为Flowable Eclipse Designer的Eclipse插件，可以用于图形化地建模、测试与部署BPMN 2.0流程。

1.下载安装Eclipse

去Eclipse官网下载即可：https://www.eclipse.org/downloads/packages/release 注意2020-09后的版本不再支持jdk8

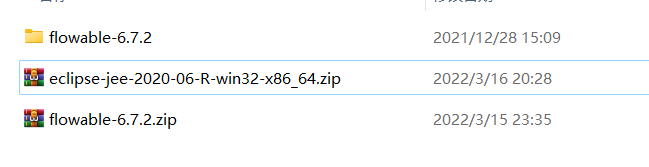

解压缩就可以了，然后进入解压缩的目录

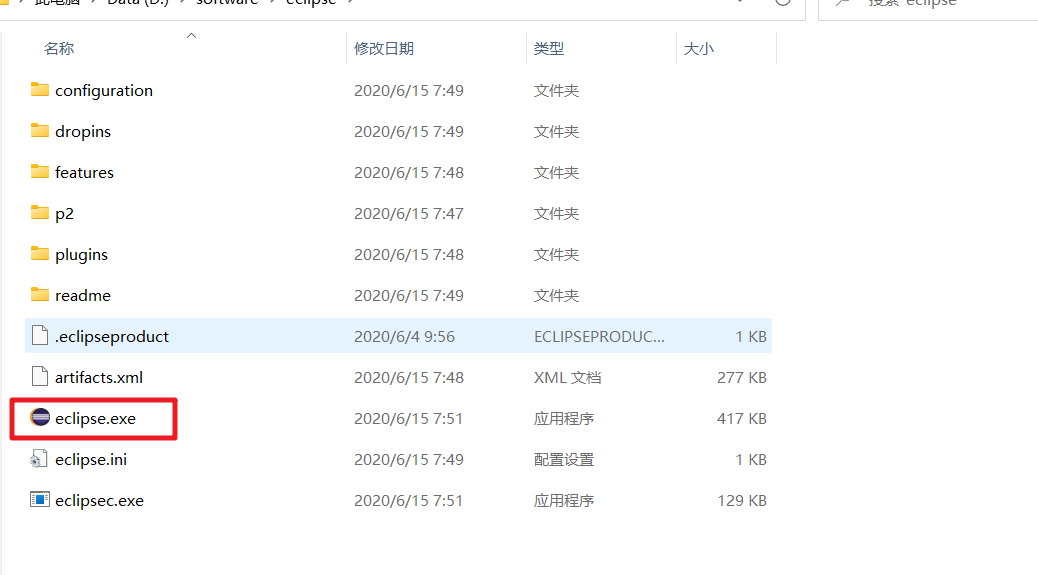

直接启动即可

设置我们的项目代码存储路径

2.安装Flowable插件

然后我们再安装下Flowable的插件，选择Help → Install New Software。在下图面板中，点击Add按钮，并填写下列字段

• Name: Flowable BPMN 2.0 designer
• Location: http://www.flowable.org/designer/update/

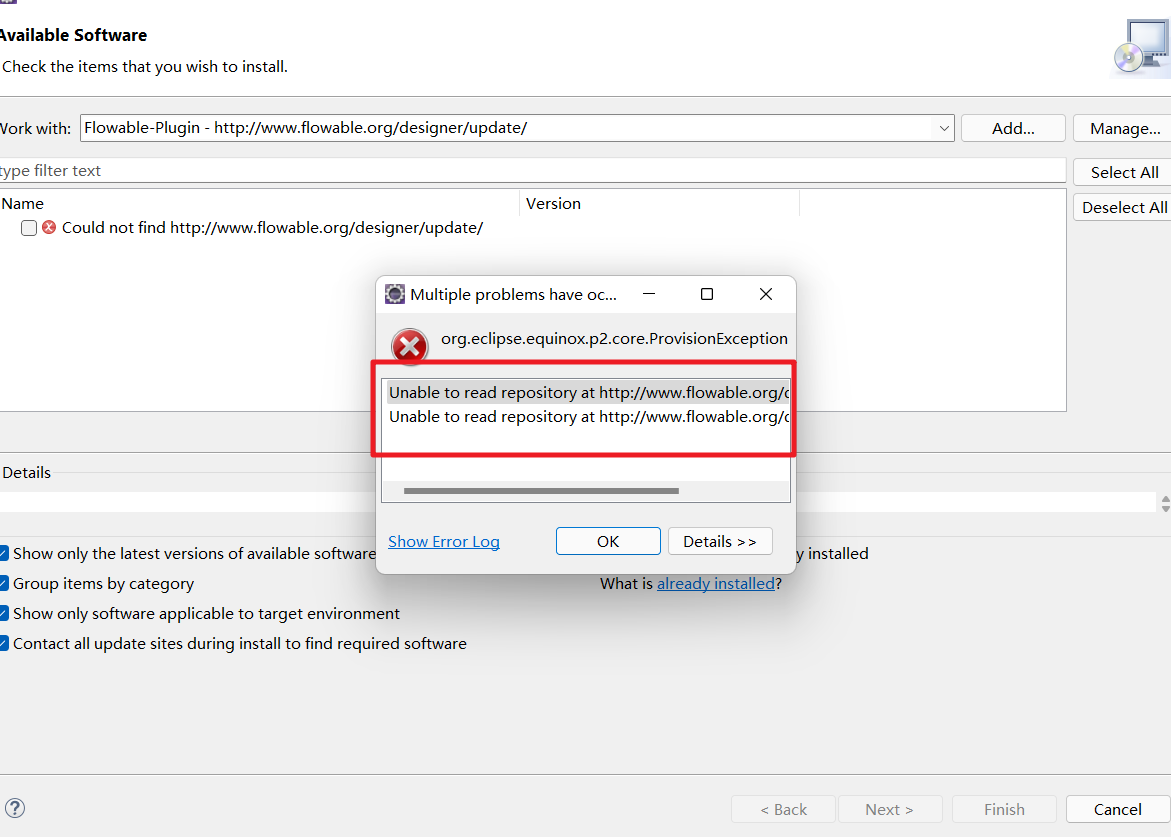

这种在线更新的方式已经被官网移除了，操作不了

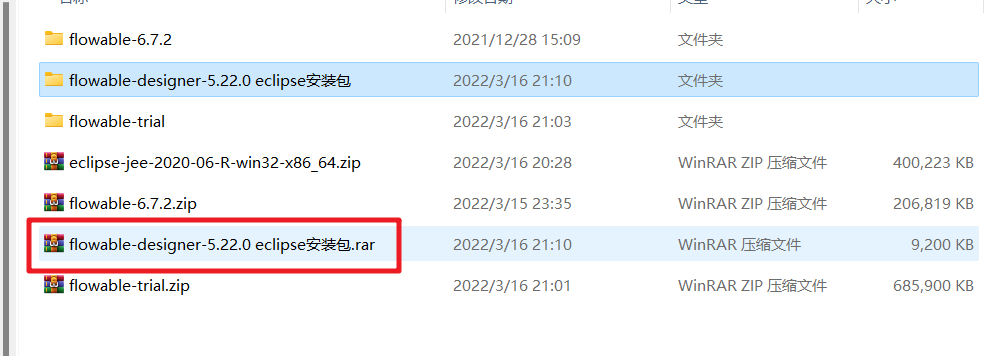

这时我们就只能通过离线安装的方式来实现了，下载对应的离线文件
这里我提供一个离线包（0积分，他如果是要积分了那就赖CSDN给我乱调的）：网不好回来再说

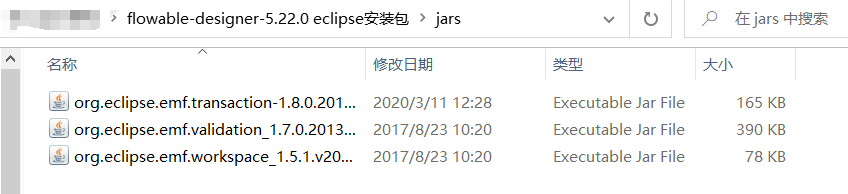

安装步骤来操作，将这三个文件拷贝到Eclipse的安装目录的plugins目录下

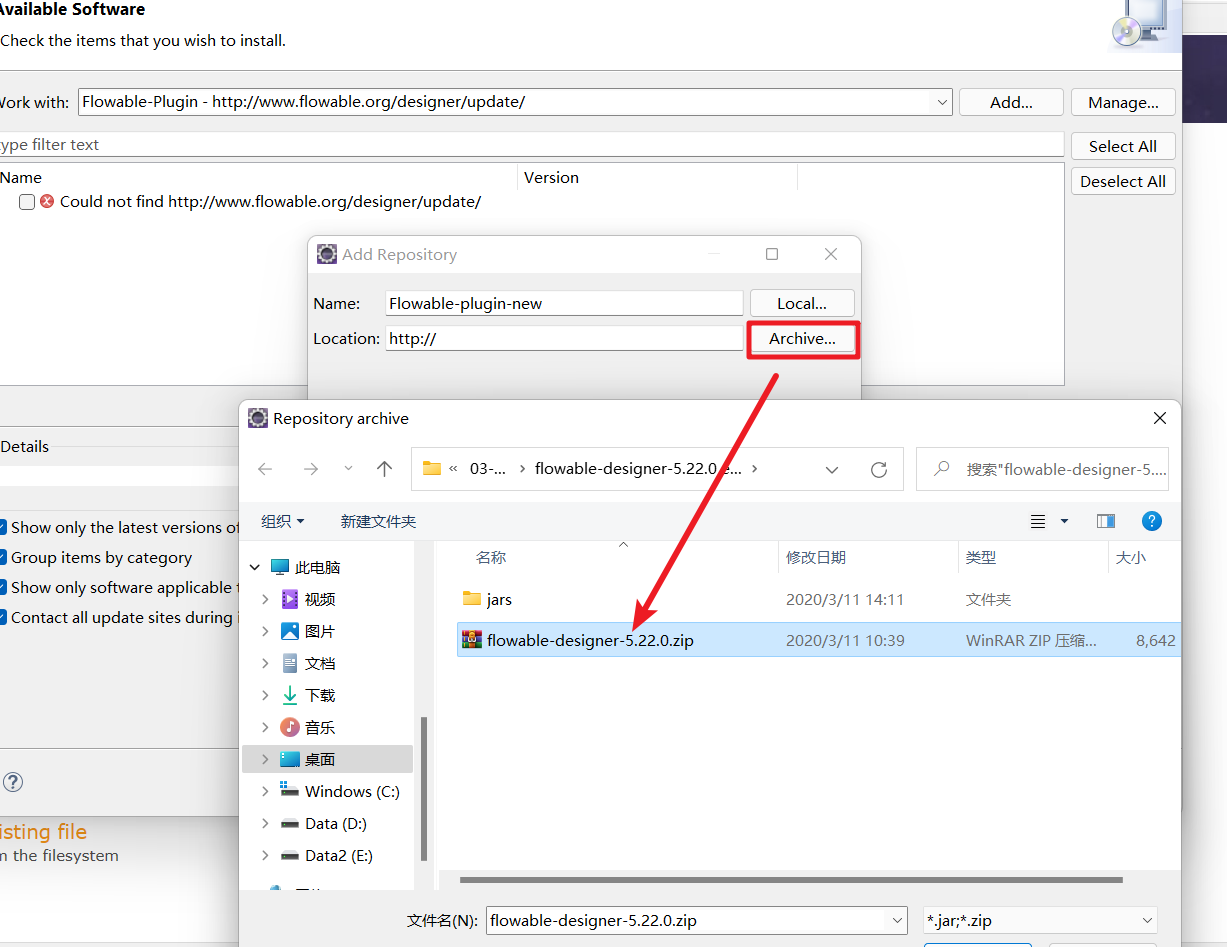

然后继续：选择Help → Install New Software

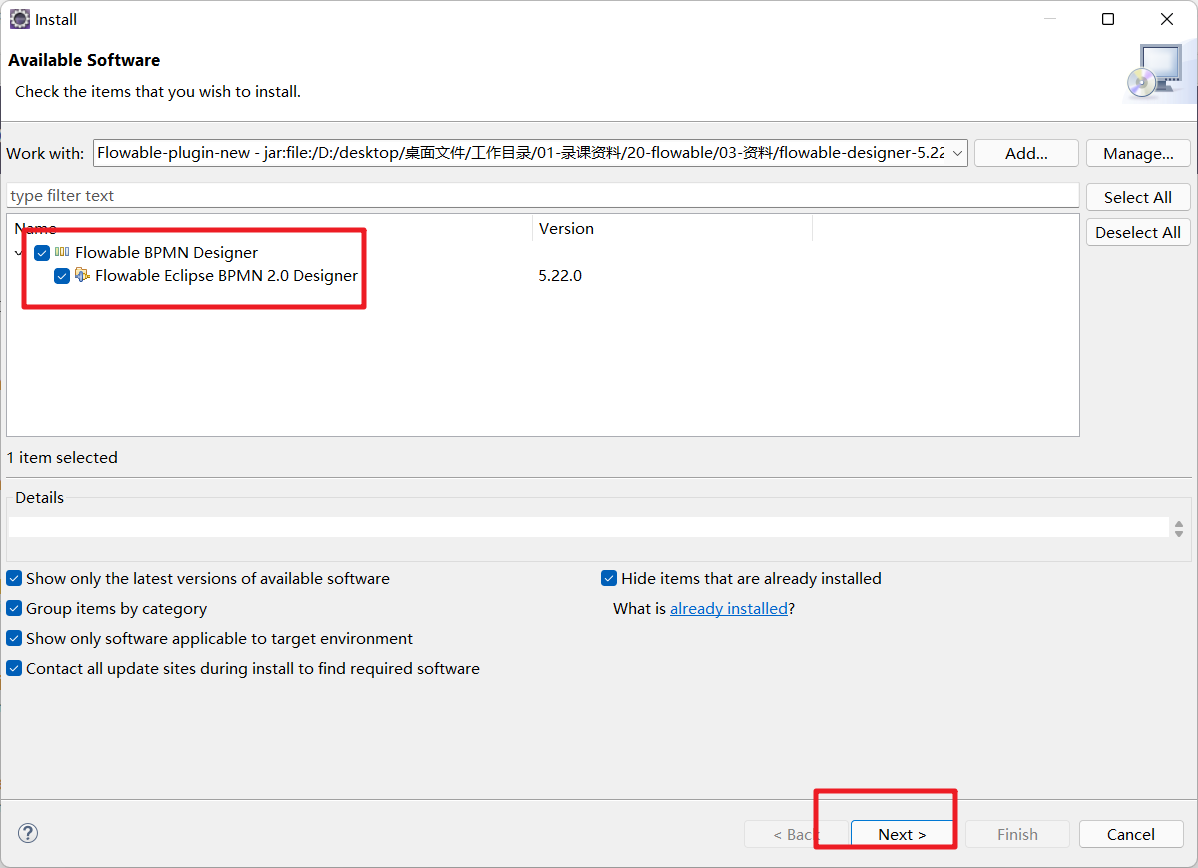

下一步

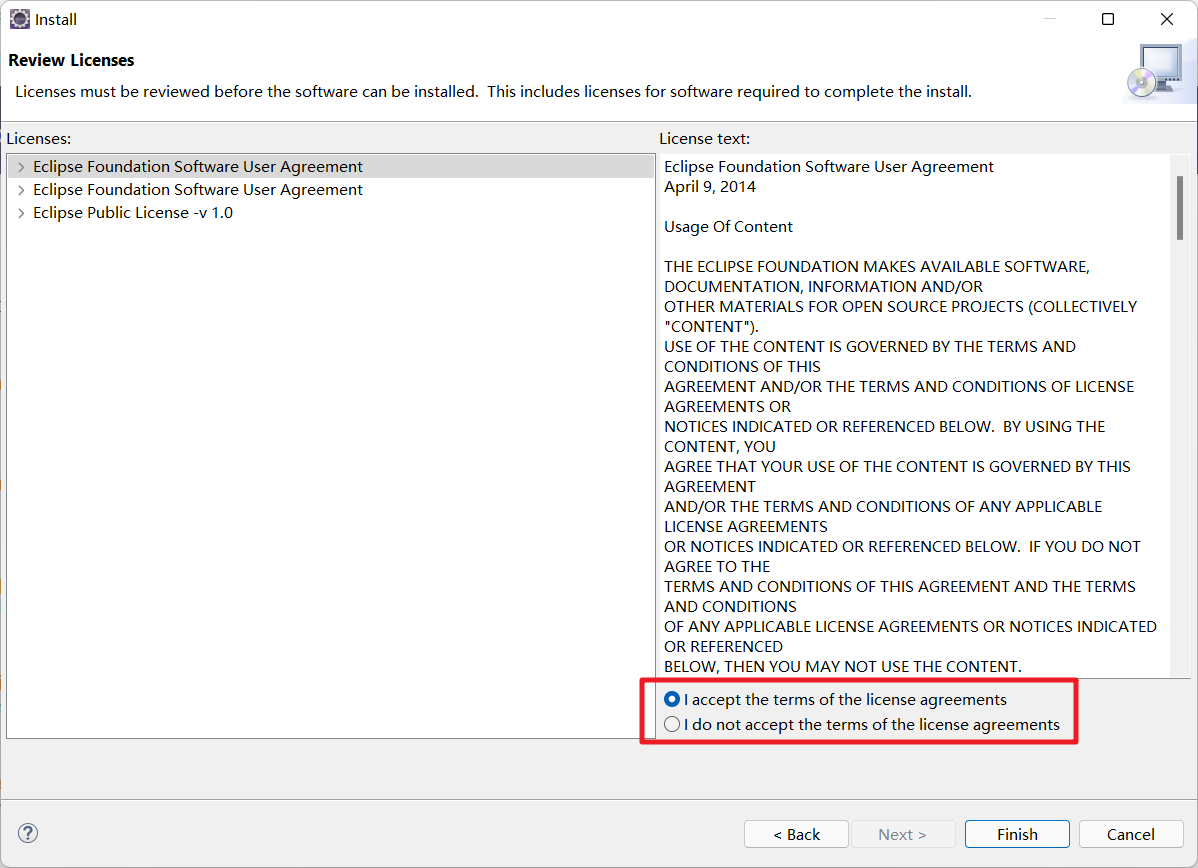

再下一步

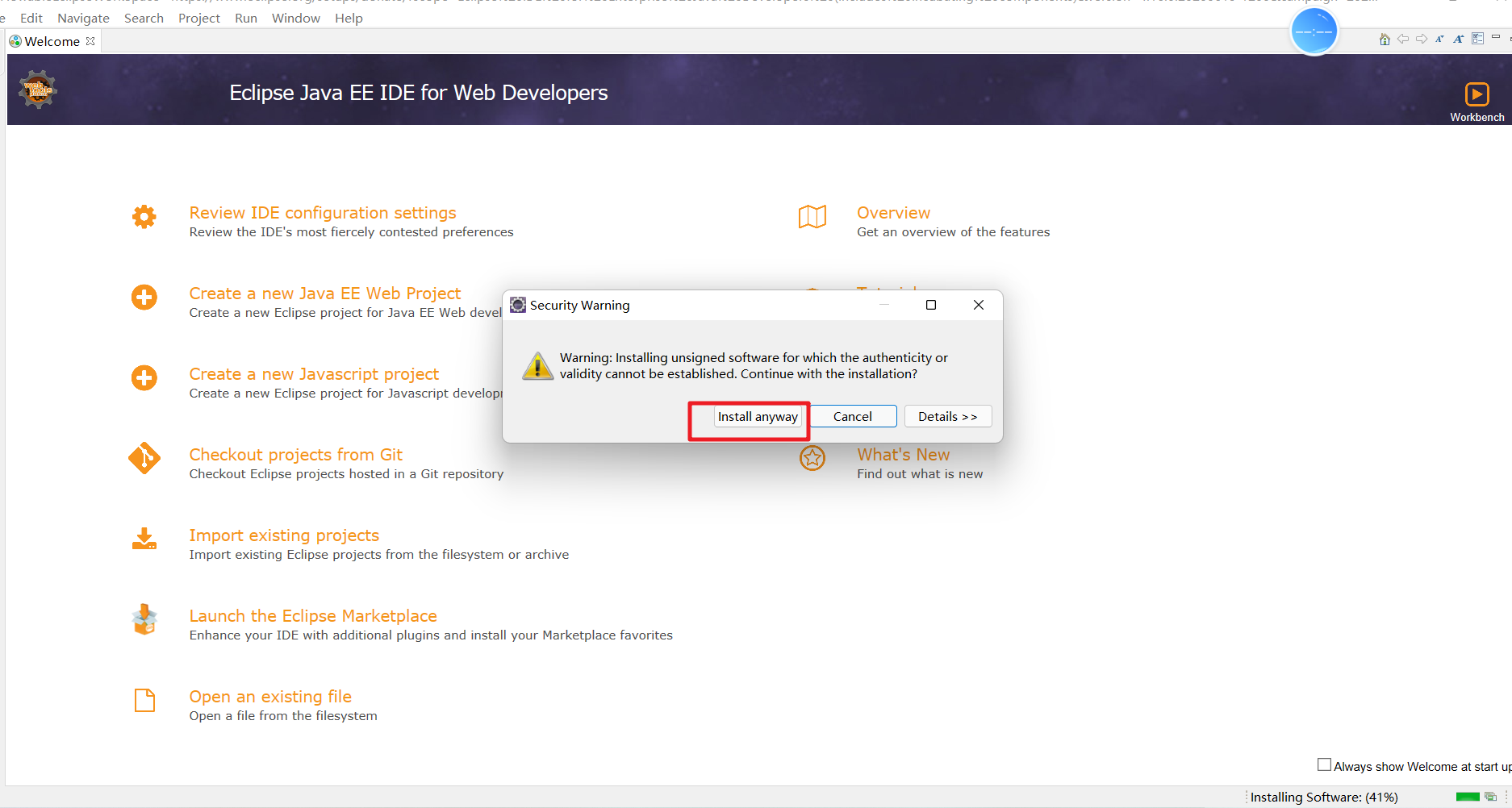

然后finish。弹出如下窗口

重启即可

3.创建项目

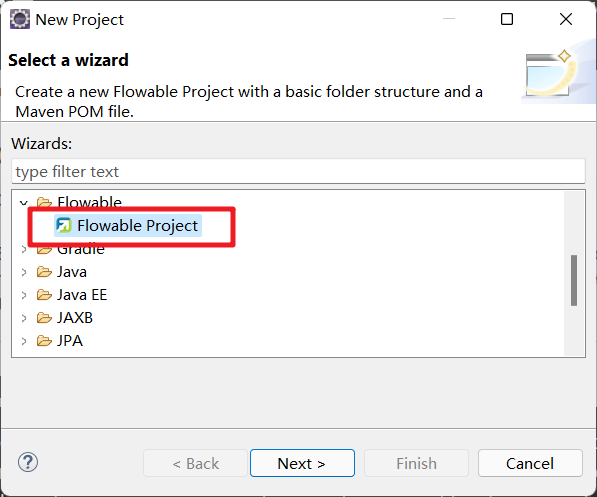

然后我们就可以创建一个Flowable Project了

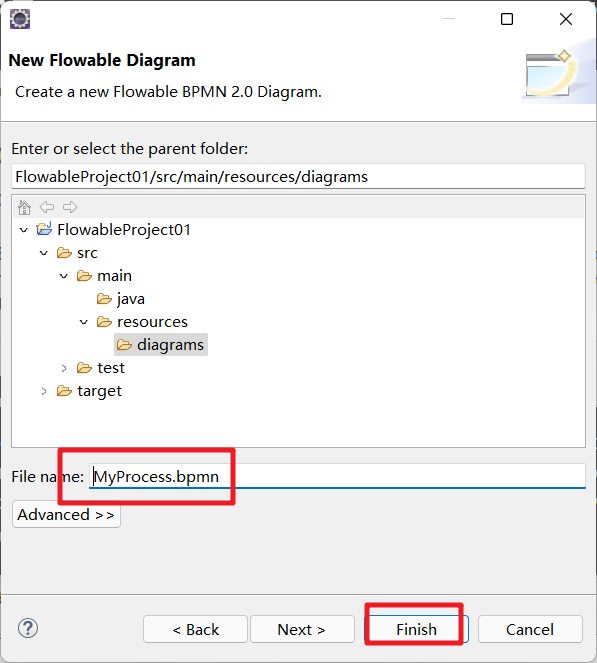

然后我们可以在src/mian/resources/ 的目录下创建对应的流程图了

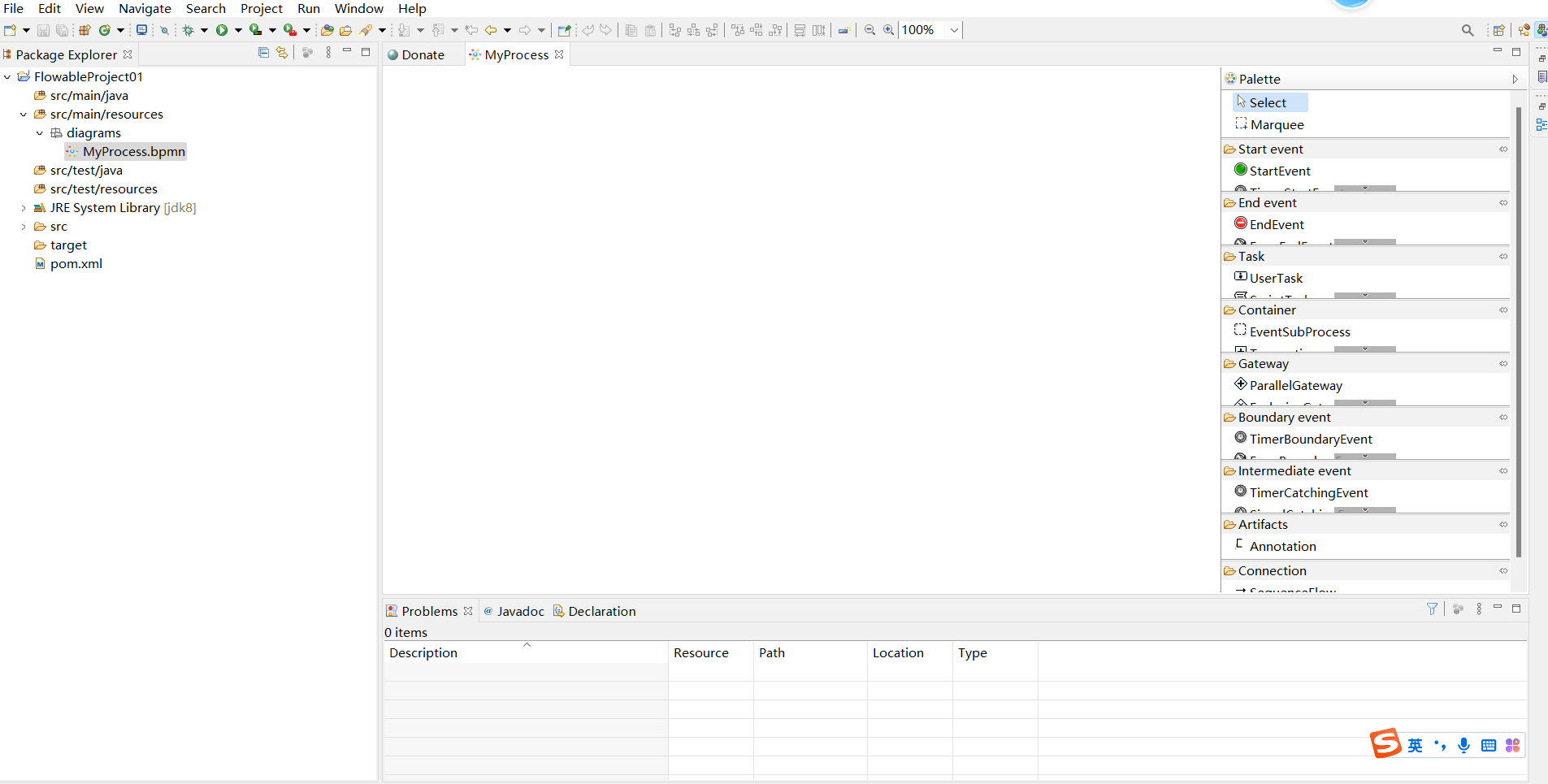

看到如下的界面说明插件安装成功了

4.创建流程图

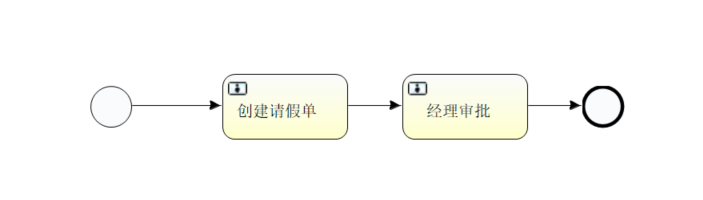

使用滑板来绘制流程，通过从右侧把图标拖拽到左侧的面板，最终的效果

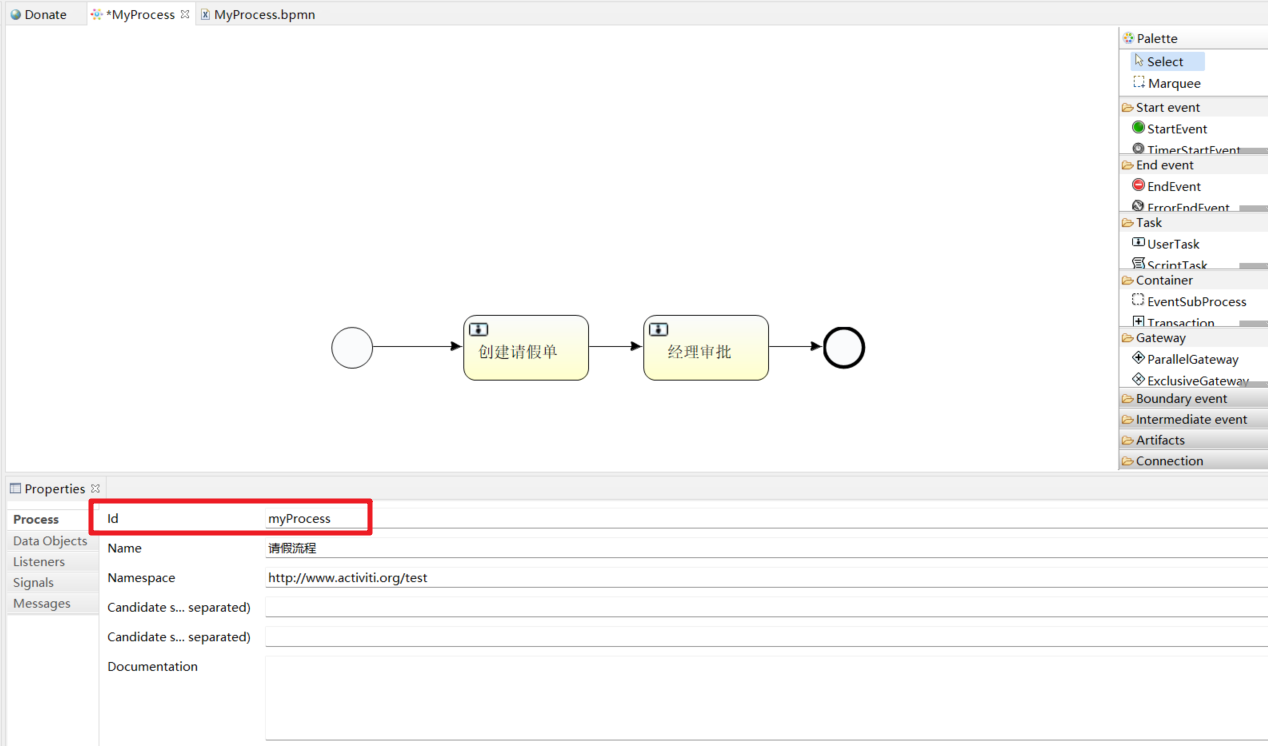

指定流程的主键

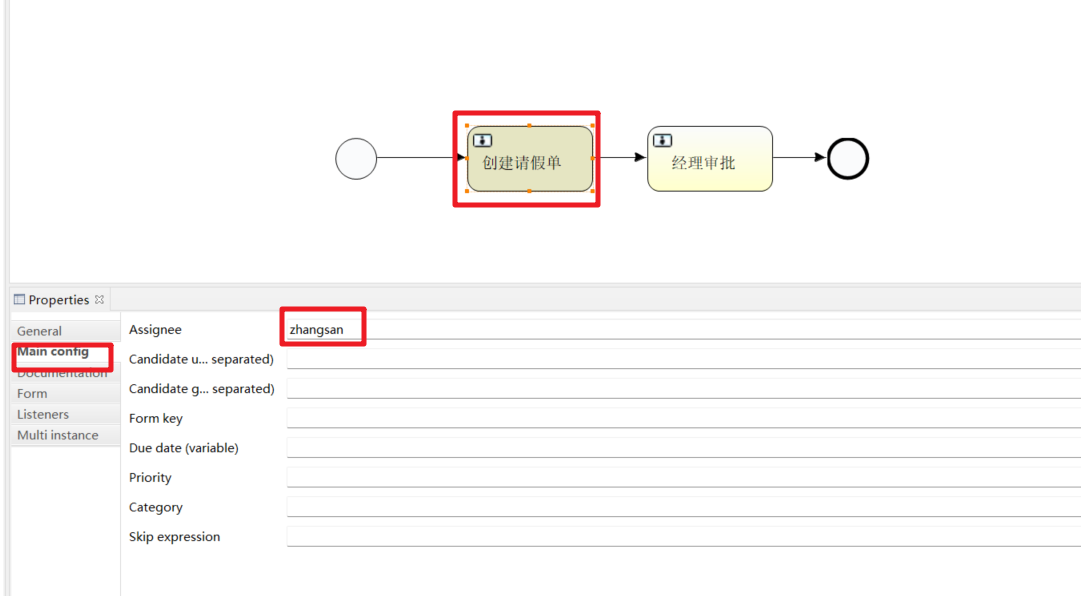

指定任务的负责人

在Properties视图中指定每个任务节点的负责人

创建请假单：zhangsan

审批请假单：lisi

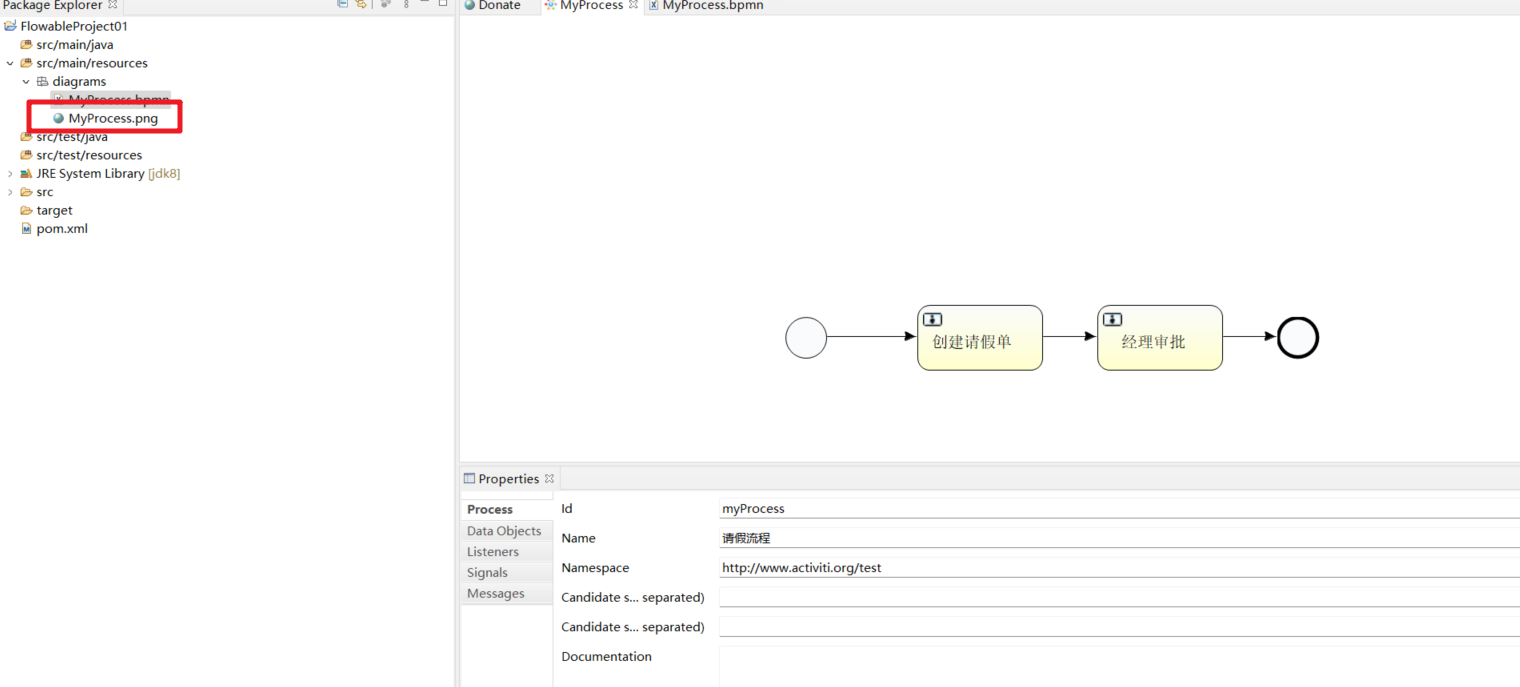

当我们设置完成后保存文件，会同时生成png图片

就OK了
