前言

在图像处理中，我们需要显示图像来查看效果，所以我对我在显示图像时遇见的一些问题进行了总结。

---

提示：以下是本篇文章正文内容

一、图像显示问题说明

1.说明

在我对图像进行线性拉伸时，发现将一些图像拉伸到0~255后无法正常显示，通过阅读相关文章终于明白了是什么原因。

MATLAB储存图像时一般会使用 uint8类型 (1个字节无符号整数，值在0~255之间)，使用uint8类型可以起到节省存储空间的作用，但是由于uint8类型在0-255中间，所以在进行算术运算时很容易溢出，我们在进行算数运算前需要把uint8类型转换为double类型。
有一些图像不是以uint8类型储存的，而是直接以double类型储存的，或者我们为了进行运算把uint8类型转换为double类型还没有转换回去,这时如果我们想用 imshow() 函数来显示图像就会有一些要求。

当我们使用imshow()函数来显示图像时，如果这个时候的图像矩阵的数据类型是double类型。如果直接运行imshow(img)，这时显示的图像可能是一个纯白色的图像。
这是因为imshow()显示图像时，默认double类型的值都在0-1范围内，所以这个时候大于1时都会显示为白色，imshow()显示uint8类型时是0-255范围。
如果我们想要double型数据的图像正常显示：①需要把他的范围拉伸到0-1，②或者将范围在0-255之间的double类型数据转换为uint8类型数据，就可以看到正常显示的数据了。

2.案例展示

先读入下面文件

a=imread('原图像.jpg');

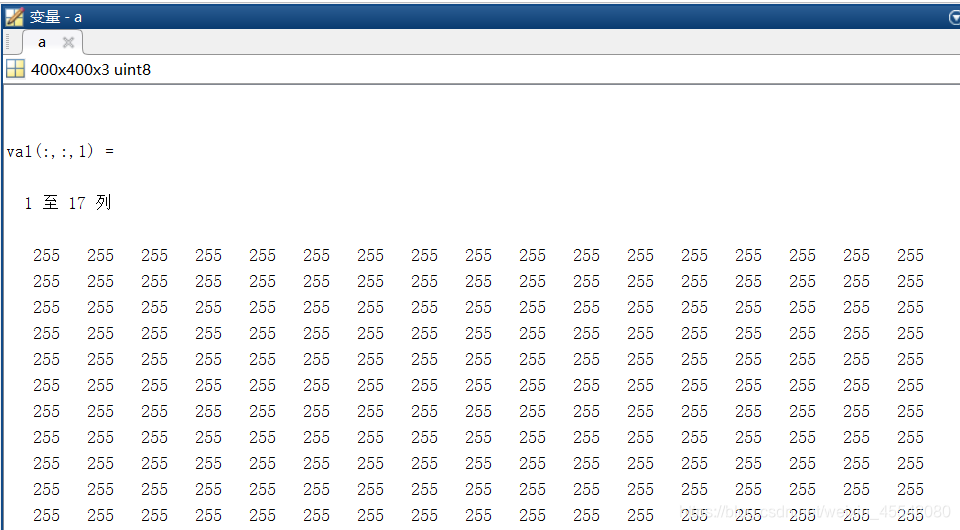

可以看到这张图像是以uint8类型储存的

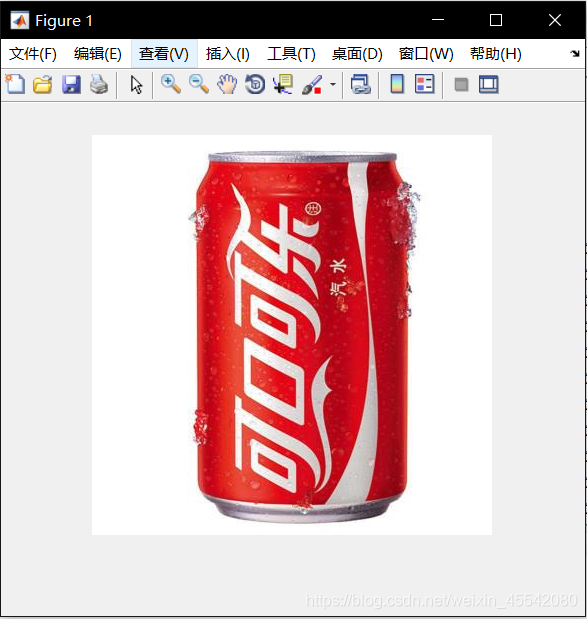

这时候我们直接使用imshow()函数，图像可以正常显示

这时候我们读入另外一张图像（由于过大无法上传）

b=imread('南京.jpg');

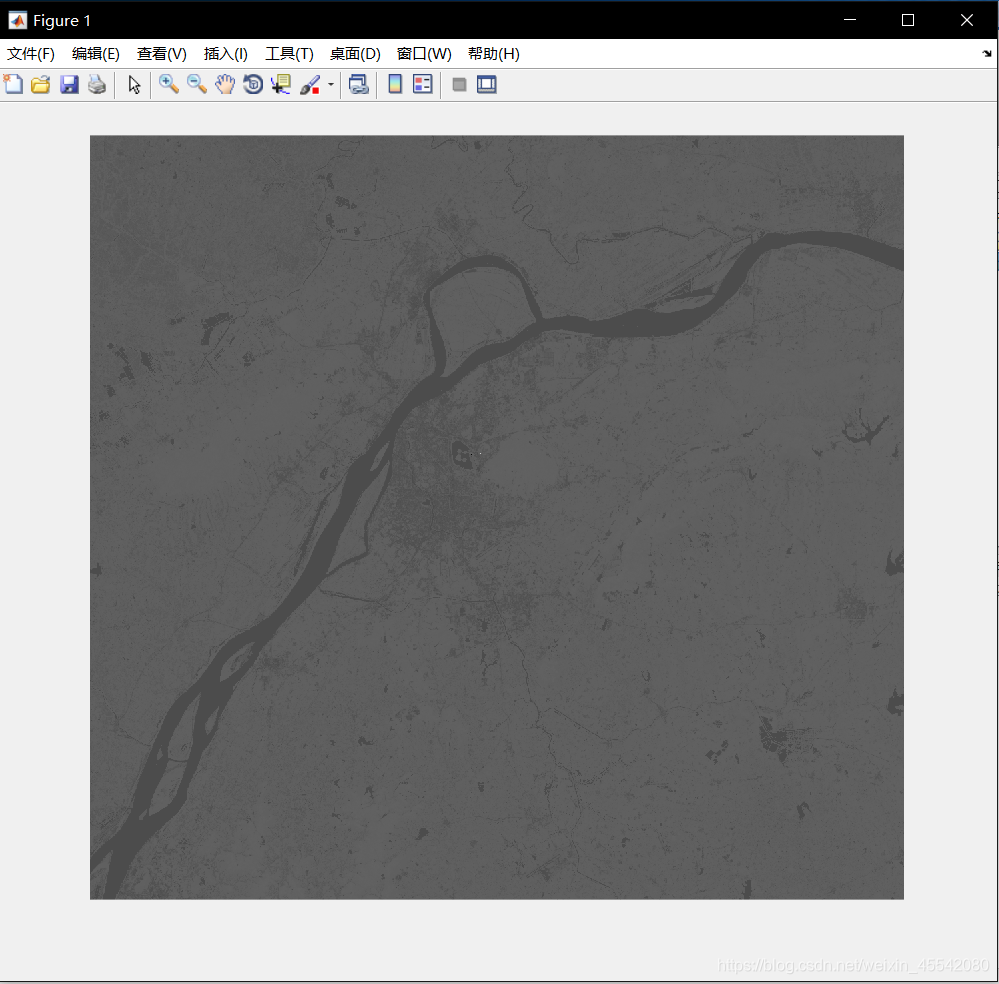

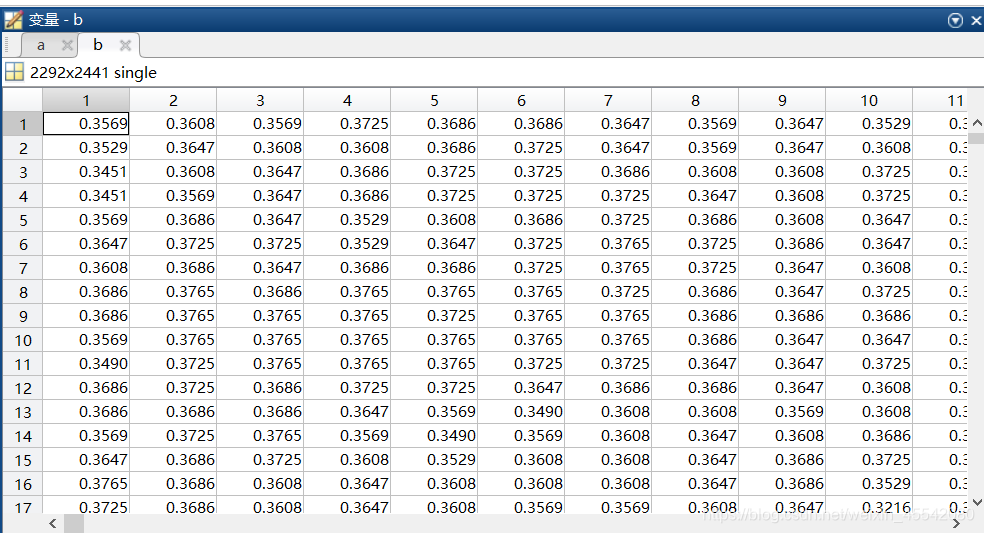

可以发现数据的范围在0-1之间，这时我们调用imshow()函数，图也像可以正常显示。

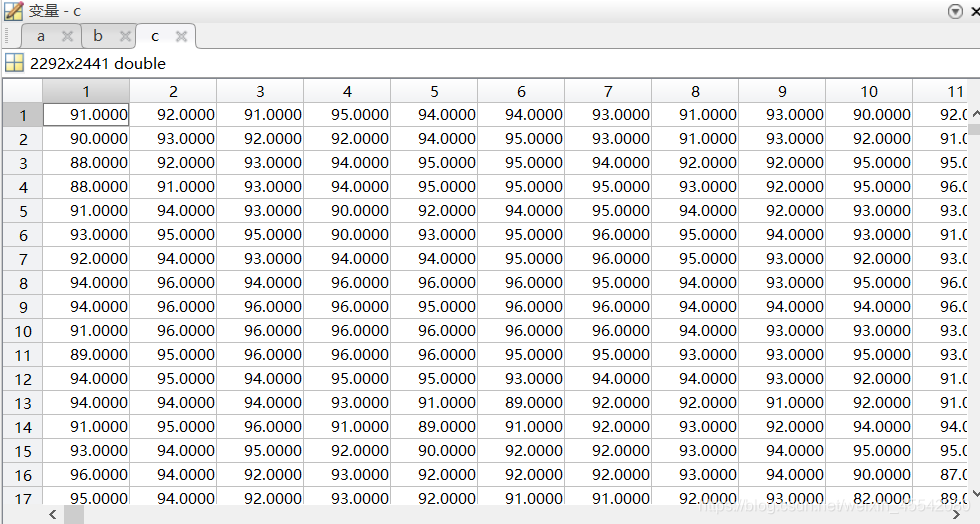

这时候我们把0-1的图像拉伸到0-255（使用的函数是自己写的后面会发出来）,然后再使用imshow函数可以发现，图像显示为全白色。

c=xianxinglashen(b,0,255);%将b的范围拉伸到0-255
imshow(c);

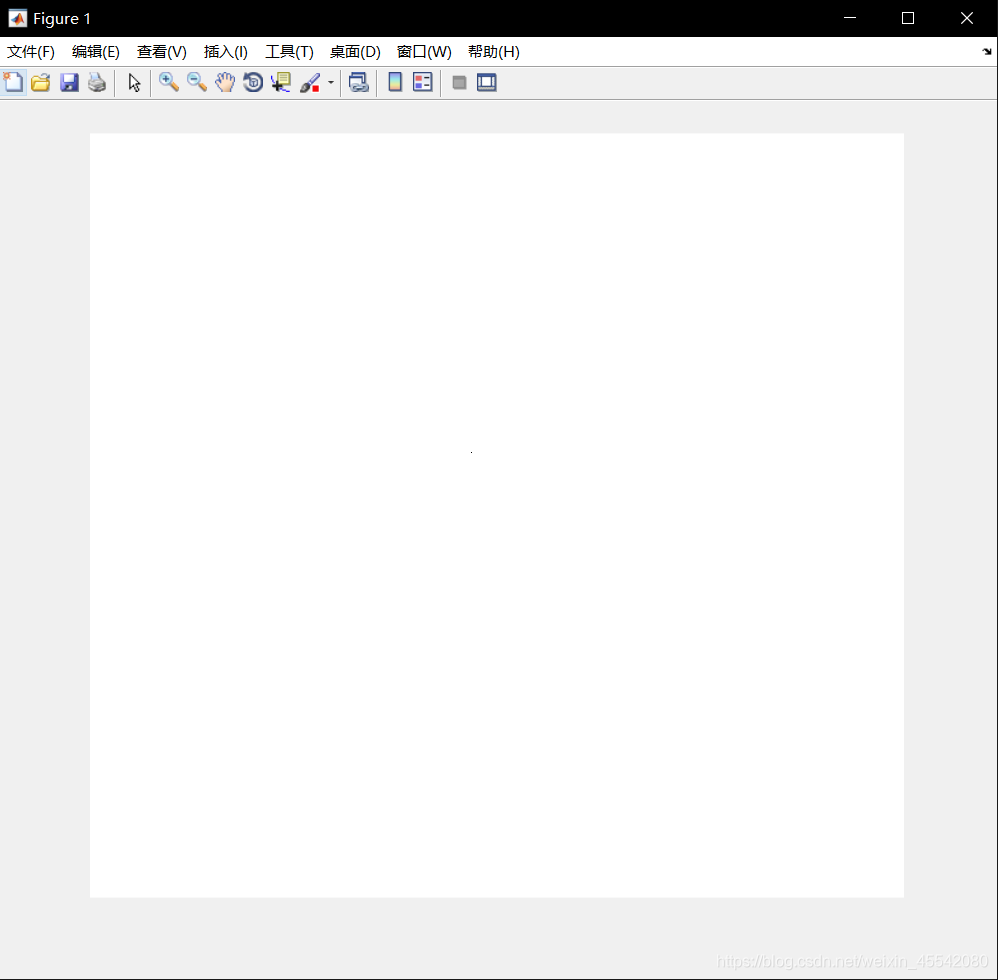

显示图像，可以发现图像为纯白色

---

二、图像类型转换

我们通过使用MATLAB自带的函数就可以完成图像类型的转换

a = imread('原图像.jpg'); % 读入unit8类型(值在0~255之间)的数据
b  = double(a)/255;       % 将uint8类型转换成double类型,并且把范围限制在0~1之间
c = im2double(a);         % 直接把图像转换成double类型并且值在0~1之间,相当用一个函数完成上面的操作

使用double(a)是最普通的数据类型转换，将无符号整型转换为双精度浮点型double，不会改变数据值的大小，原本数据是0-255之间，转化后还是0-255。
　　 使用im2double(img)则除了将uint8转换到double类型外，还会把数据大小从0-255区间映射到0-1区间。

其他转换函数

uint8(a);    % 将数据类型转成uint8类型
im2double(); % 将图像数组转换成double精度类型
im2uint8();  % 将图像数组转换成unit8类型
im2uint16(); % 将图像数组转换成unit16类型

同样的，uint8()函数是最普通的数据类型转换，不会改变数据值的大小，会对数字进行自动取整，单独使用时需要注意，double的值是否是0-255；
　　 而如果矩阵数据图像是double类型（并且范围0-1之间），这是使用im2uint8()，不仅可以完成数据类型转换，还将0-1之间的数据映射到0-255之间的数据。
　　 但是这是又有新的问题，如果此时图像矩阵数据是double类型且范围在0-255之间，这是使用im2uint8函数转换，matlab会将大于1的数据都转换为255，所以这时应该使用uint8()函数。

---

三、自定义显示函数

为了适应多种类型图像的显示，我自己写了一个自定义的展示函数来解决问题。

1.函数代码

这里我选择把所有值转换为double类型并且归一化。（如果想处理多个波段根据下面的函数改写即可）

代码如下（示例）：

function [ x ] = show1( a )
%a为单波段图像的图像矩阵
	a=double(a);
	b=a(:);
	[r,c]=size(a);
	ma=max(b);
	mi=min(b);
	for i=1:r
    	for j=1:c
        	a(i,j)=a(i,j)/(ma-mi);
    	end
	end
	x=a;
	imshow(x);
end

2.函数调用

代码如下（示例）：

b=imread('南京.jpg');
c=xianxinglashen(b,0,255);
show1(c)；

图像可以正常显示了

---

总结

文章中的内容时在完成作业过程中通过各种途径学习到的，还存在很多问题和不足，希望能够逐步完善。
