从PSCAD中导出数据并绘图MATLAB程序

方法一

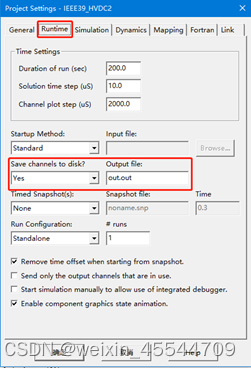

1, PSCAD中右键对应项目“Project Setting” ,在Runtime选项卡下，选择Save channels to disk中的“Yes”，然后运行模型，之后再在相关的“Projects”的.gf文件夹下找到.out和.inf文件（或者在该项目的工作目录下找到.emt文件夹,找到.out和.inf文件）



2.将两个文件移到matlab工作目录下,用记事本打开.out文件,删除第一行的文字，Matlab 程序中用1oad( 'XXX. out')可以载入仿真数据,第一列是时间,第二列开始的数据,由.inf文档说明

方法二：

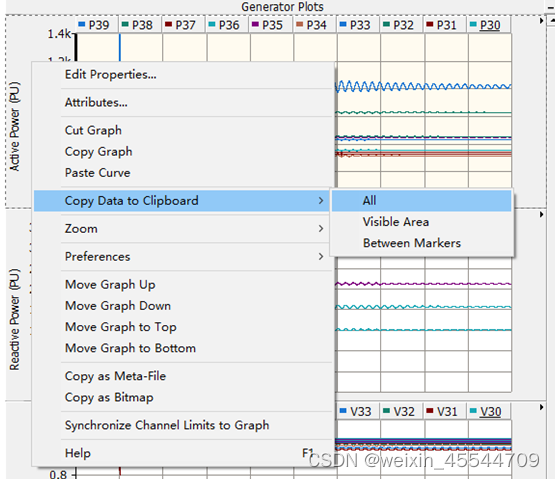

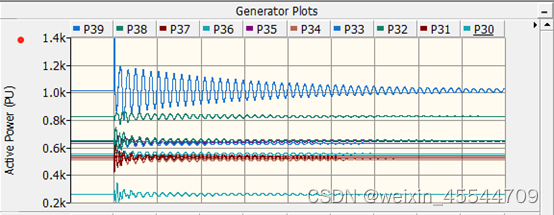

1. 直接在PSCAD图框处右击，下图中红点处，然后选择“Copy Data to Clipboard”中的“All”或者其它选项，复制到TXT中即可。



附录：MATLAB画图的相关程序，可放入m文件中直接使用

注意：① 作图时需要将文件后缀改成.dat；

② 绘图时需要将文件和MATLAB的m程序放在一个文件夹中。

load Temp_Freq_Aug271601_20_a.dat; %（文件名为Temp_Freq_Aug271601_20_a.dat）

old_a=Temp_Freq_Aug271601_20_a;

lot(old_a(:,1)/1000,(new_a(:,1)-10823)*0.9765+20,'r');

hold on;

plot(old_a(:,1)/1000,(new_b(:,1)-10823)*0.9765+20,'b');

hold off;

xlabel('位置/km');

ylabel('温度/℃');

axis([0.2 31 15 50]); % 设置坐标轴在指定的区间

legend('正常1','正常2');

title('pscad数据');
