四种感性负载防护电路

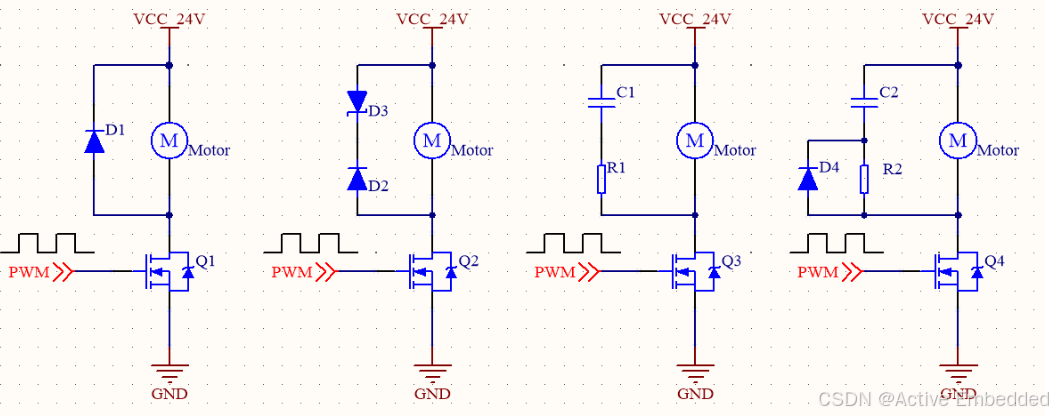

四种感性负载防护电路分别为：

1. 普通二极管防护：

   • 电路描述：使用一个二极管（D1）并联在感性负载（如电机）上。
   • 工作原理：当开关（Q1）关闭时，电感储存的能量通过二极管D1释放，避免产生高电压尖峰。
   • 优点：简单且有效地防止EMF问题。
   • 缺点：电压仍然可能较高，不能完全消除EMI。

2. 普通二极管+稳压管防护：

   • 电路描述：在二极管（D2）和稳压管（D3）并联在感性负载上。
   • 工作原理：二极管D2提供基本的电流路径，稳压管D3在电压超过其击穿电压时导通，进一步限制电压峰值。
   • 优点：比单纯的二极管保护效果更好。
   • 缺点：稳压管的压降较高，仍存在一定的EMI。

3. RC防护：

   • 电路描述：使用一个电阻（R1）和电容（C1）并联在感性负载上。
   • 工作原理：电阻R1和电容C1组成的RC电路可以缓慢释放电感储存的能量，减少电压尖峰。
   • 优点：有效减少电压尖峰和EMI。
   • 缺点：电路复杂度增加，元件选择和参数计算需要精确。

4. RCD防护：

   • 电路描述：使用二极管（D4）、电阻（R2）和电容（C2）并联在感性负载上。
   • 工作原理：电容C2储存能量，电阻R2控制放电速度，二极管D4提供电流路径，结合RC和二极管的优势。
   • 优点：更好地控制电压尖峰和EMI。
   • 缺点：电路更加复杂，设计和调试难度较大。

总结：

• 选择合适的防护电路需要根据实际应用中的负载特性和具体需求。
• 在设计时应综合考虑电压尖峰、EMI、元器件成本和电路复杂度等因素。
• 一般来说，RC防护和RCD防护提供了较好的保护效果，但也需要更高的设计精度和成本投入。
