PIN检测分析

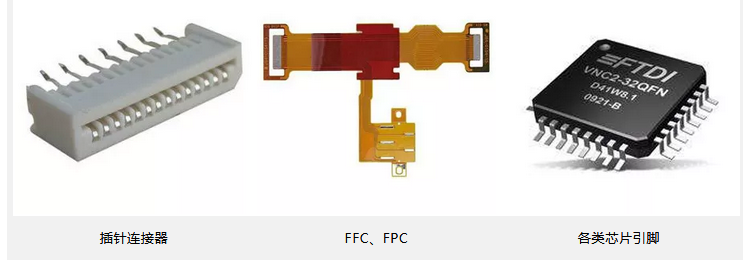

基于机器视觉的PIN检测，主要应用在插针连接器、FFC、FPC连接端子、芯片引脚等测量。通过非接触测量，对产品质量进行检测。

VisionBank智能视觉软件，针对PIN检测专门开发出PIN角测量工具、PIN行间距测量工具，更稳定、更便捷、更精确。
在这里插入图片描述
检测性能指标

PIN间距：相邻两PIN的中心距离

PIN宽度：每一个PIN的宽度测量

PIN高度：每一个PIN的高度测量

PIN行间距：针对两排PIN角，分别检测两排每PIN之间距离

针角正位度检测

测量精度：0.01mm

检测核心技术

自主研发高分辨率双远心光学系统

针对PIN检测的自主视觉算法检测工具开发。

应用领域

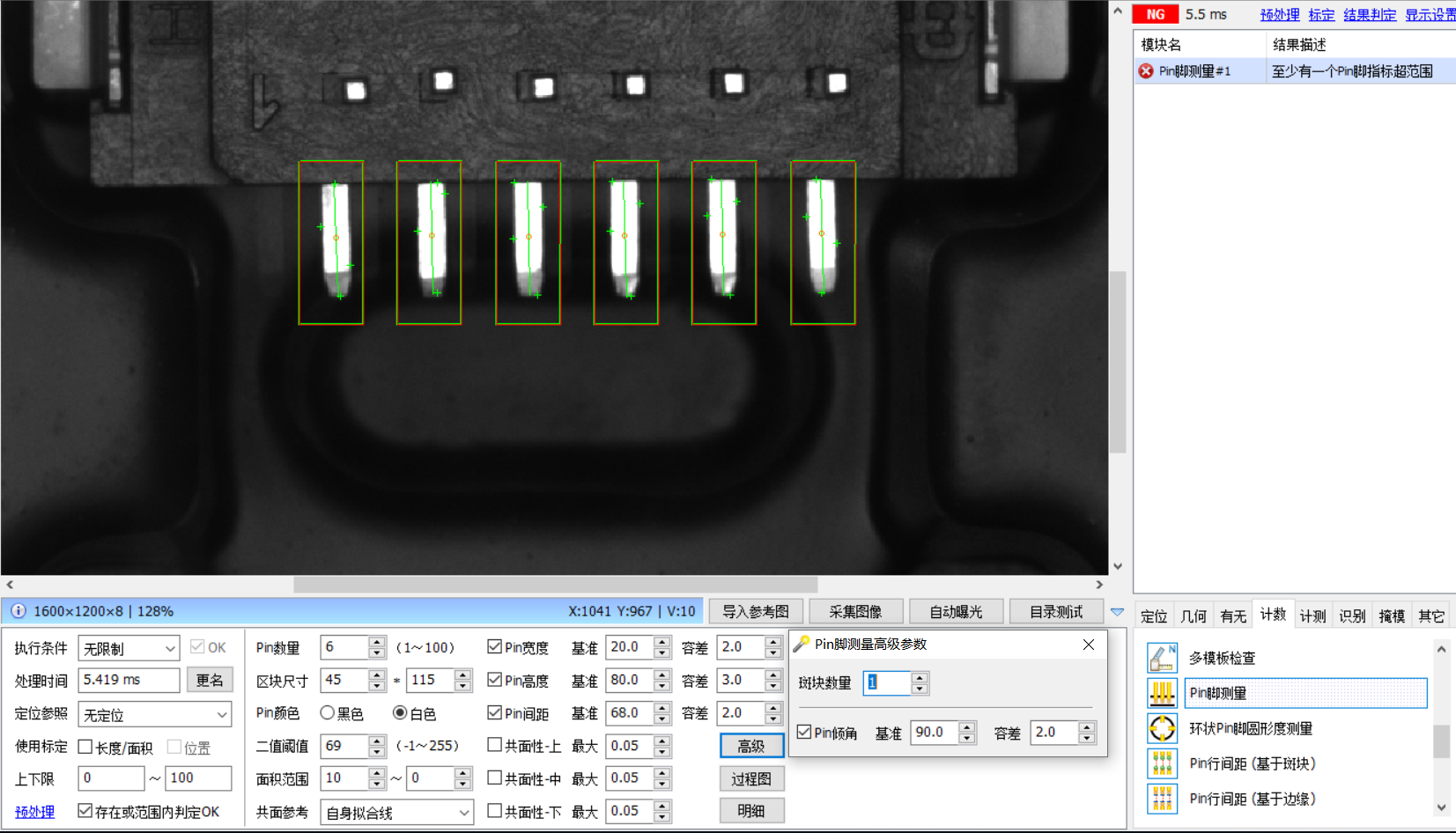

在这里插入图片描述基于VisionBank的PIN角测量

一个工具、不限制PIN角个数、所有工艺参数，一次测量。

1转为PIN角测量开发的工具
在这里插入图片描述
2PIN宽度、PIN高度、PIN间距、PIN倾斜，一次测量
在这里插入图片描述
3每项测量值判定阈值可按照产品工艺设定
在这里插入图片描述
基于VisionBank的PIN行间距检测

PIN行间距检测同PIN角测量一样，一个工具、不限制PIN角个数、所有工艺参数，一次测量。

1转为PIN角测量开发的工具
在这里插入图片描述
2检测两排PIN上下PIN角边缘间距、PIN角正位度
在这里插入图片描述在这里插入图片描述
3PIN行间距阈值及参数设定及判断
在这里插入图片描述
环形PIN角圆形度及尺寸的测量

针对环形PIN角圆形度检测，在每一个PIN边缘可获取1到3个点，通过边缘点拟合圆，测量环形PIN角的圆形度。
在这里插入图片描述
可分辨计算每一个PIN边缘1到3个点，距离拟合圆圆心距离，来判断圆形PIN角尺寸。
PIN检测数据统计
PIN各项检测数据保存（Excel、TXT、CSV）
在这里插入图片描述
数据统计及折线图显示
在这里插入图片描述本案例由维视智造资深解决方案总监提供
