OpenCVSharp — Cv2.Watershed() 函数深入剖析

Cv2.Watershed() 是 OpenCV 中的一个图像分割算法实现，它采用了基于图像梯度的“分水岭算法”来对图像进行分割。这个算法的核心思想源于地理学中的分水岭概念，通过模拟水流的过程，确定图像中的不同区域边界。以下是对 Cv2.Watershed() 函数的详细分析。

1. 核心原理与核心公式（深入剖析）

核心原理：

分水岭算法的核心思想是通过模拟水流的“汇聚”来划分不同的区域。假设你把图像看作一个地形图，图像中的不同灰度值代表不同的高度。然后模拟水从各个标记的“种子”开始流动，水流会不断地扩展，直到不同种子之间的水流相遇并形成分界线。这个过程被称为“分水岭”。

分水岭算法的数学原理：

图像梯度计算：
分水岭算法的基础是图像的梯度（或边缘信息），通常使用 Sobel 算子或其他边缘检测方法来提取梯度信息。

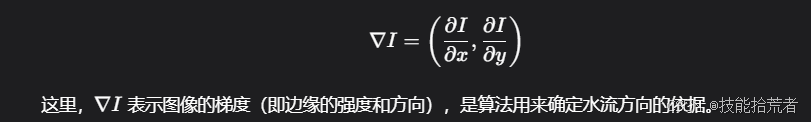

- 设 I(x, y) 是图像在坐标 (x, y) 的像素值，则图像的梯度可以表示为：
  $[ \nabla I = \left( \frac{\partial I}{\partial x}, \frac{\partial I}{\partial y} \right) ] 这里，(\nabla I) 表示图像的梯度（即边缘的强度和方向），是算法用来确定水流方向的依据。$
水流模拟：
通过图像的梯度，模拟水从标记的种子点（即“低点”）流动，直到遇到其他区域的水流。在遇到不同水流时，形成一个边界，这个边界即为图像的分割边界。
- 假设图像中每个点的高度（像素值）代表其地形的高度（灰度值），水会从种子区域开始流动，在图像的梯度最小区域形成边界。
分水岭决策：
通过水流的汇聚和交汇形成分割，最终得出不同区域的边界。最终形成的分界线即为分水岭线。

2. 功能详解

Cv2.Watershed() 函数通过应用分水岭算法对图像进行分割，主要应用于：

图像分割：将图像分为多个区域，每个区域代表不同的物体或背景。
图像边缘检测：通过分水岭算法可以清晰地提取图像中的边缘。
物体检测：在物体识别任务中，分水岭算法可以帮助有效地从复杂背景中分离出目标物体。

3. 参数详解（深入剖析）

Cv2.Watershed() 函数的基本调用方式为：

Cv2.Watershed(Mat image, Mat markers);

image (Mat)：输入图像，通常是一个彩色图像。该图像用于梯度计算和分水岭算法的基础数据。对于图像分割而言，通常先进行一些预处理（如边缘检测或高斯模糊）来优化分水岭分割效果。
markers (Mat)：标记图像，它是一个单通道、整数类型的图像。此图像用于指定分水岭算法的初始种子点和待分割区域。
- 在 markers 图像中，非零像素值代表不同的种子（即分割区域的初始标记）。
- 标记值为负数的区域会在算法过程中成为分水岭线（即分割边界）。
- 标记为零的区域会被认为是待分割的背景。

常见的标记图像设置方法：

手动标记：通过人工指定种子点或区域进行初始化。
自动标记：通过一些自动化算法（如阈值化、边缘检测）来初始化标记图像。

4. 使用场景分析

Cv2.Watershed() 算法通常用于以下场景：

医学图像分割：如分割CT或MRI图像中的器官、病灶等。
物体检测：特别是在复杂背景下分割并检测目标物体（如自动驾驶中的车道线检测）。
图像分析：用于区分图像中的不同区域，特别是在背景和前景的分离中。
形态学图像分析：在某些形态学操作中，分水岭算法可以用来提取图像中的结构性区域。

5. 使用注意事项分析

初始化标记图像的质量：Cv2.Watershed() 的效果严重依赖于标记图像的质量。如果标记不准确或不明确，分水岭分割可能会失效，导致分割错误。
噪声问题：图像中的噪声可能会影响分水岭算法的效果，导致错误的分割边界。可以通过预处理（如去噪、平滑）来减轻噪声的影响。
计算复杂度：对于大规模图像或高分辨率图像，分水岭算法可能会非常慢，尤其是在标记图像较复杂时。
边界不连续：在一些情况下，分水岭算法可能生成的边界不完全平滑或连续，需要后处理（如形态学操作）来改进结果。

6. 运行时间优化方法

减少图像大小：对于大图像，可以考虑先对图像进行下采样或裁剪处理，以减少计算量。
高效的梯度计算方法：使用合适的边缘检测算法（如 Sobel 算子或 Canny 边缘检测）可以减少不必要的计算，提升算法速度。
合理的初始化：通过精确的标记初始化，避免不必要的区域扩展，从而减少算法的计算负担。
多线程或GPU加速：如果条件允许，使用并行处理技术（如多线程或 GPU 加速）来优化运行速度。

7. 优缺点

优点：

准确性高：分水岭算法可以提供准确的图像分割，尤其是在处理具有复杂边界或物体重叠的图像时。
灵活性强：适用于各种类型的图像，不需要太多的先验知识。
分割效果清晰：能够清晰地分离不同区域，适用于多个领域的图像分析。

缺点：

对噪声敏感：噪声会影响分割的准确性，尤其是在边缘不明确的情况下。
计算复杂度高：对大图像或高分辨率图像，算法计算量大，运行时间较长。
结果易受标记初始化影响：标记图像的质量直接影响最终分割效果，标记不准确可能导致不良的分割结果。

8. 实际案例

假设我们有一个简单的彩色图像，需要对其中的物体进行分割。步骤如下：

// 读取图像
Mat img = Cv2.ImRead("image.jpg");

// 转换为灰度图像并进行阈值化
Mat gray = new Mat();
Cv2.CvtColor(img, gray, ColorConversionCodes.BGR2GRAY);
Mat thresholded = new Mat();
Cv2.Threshold(gray, thresholded, 0, 255, ThresholdTypes.Binary | ThresholdTypes.Otsu);

// 构建标记图像
Mat markers = new Mat(thresholded.Size(), MatType.CV_32S);
thresholded.CopyTo(markers);
markers.SetTo(Scalar.All(0), thresholded == 0); // 背景标记为0
markers.SetTo(Scalar.All(1), thresholded == 255); // 前景标记为1

// 执行分水岭算法
Cv2.Watershed(img, markers);

// 处理分水岭线
img.SetTo(new Scalar(0, 0, 255), markers == -1); // 分水岭线标记为红色
Cv2.ImShow("Watershed Result", img);
Cv2.WaitKey(0);

好的，继续深入分析分水岭算法的实际应用案例和相关内容。

9. 案例分析（续）

假设我们有一张包含多个重叠物体的图像，并且目标是将每个物体从背景中分离出来。在这种情况下，Cv2.Watershed() 可以帮助我们有效地进行图像分割。下面是如何使用分水岭算法对这种图像进行处理的步骤。

图像读取与预处理：
- 首先读取输入图像，并对图像进行灰度化和阈值化，以便突出图像中的物体和背景的区别。
- 然后，通过形态学操作（如膨胀和腐蚀）对二值图像进行处理，进一步消除噪声和填补物体之间的空隙，使得物体的轮廓更加明显。
构建标记图像：
- 使用阈值化或边缘检测（如 Canny 边缘检测）来获取可能的前景区域。
- 对标记图像进行初始化，确定前景（物体）和背景区域。
- 将背景区域的标记设置为 0，前景区域的标记设置为不同的正整数，而物体之间的重叠区域可以通过形态学操作进行处理来确保其正确标记。
分水岭算法应用：
- 使用 Cv2.Watershed() 函数对处理后的标记图像进行分水岭算法计算。
- 分水岭算法将根据梯度信息和初始标记进行分割，并生成一个标记图像，其中不同的区域被不同的整数值表示。
- 其中，算法计算得到的分界线将用特殊的标记值（通常是 -1）标记为“分水岭线”。
后处理：
- 将分水岭线（标记为 -1 的区域）应用到原图像上，通常可以将分水岭线标记为红色或其他颜色来直观地展示分割结果。
- 可以进一步对分割后的区域进行合并、去噪或平滑处理，确保分割效果尽可能好。

// 读取图像
Mat img = Cv2.ImRead("overlapping_objects.jpg");

// 转换为灰度图像
Mat gray = new Mat();
Cv2.CvtColor(img, gray, ColorConversionCodes.BGR2GRAY);

// 阈值化
Mat thresholded = new Mat();
Cv2.Threshold(gray, thresholded, 0, 255, ThresholdTypes.Binary | ThresholdTypes.Otsu);

// 使用形态学操作填补空隙
Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(3, 3));
Cv2.Dilate(thresholded, thresholded, kernel);

// 构建标记图像
Mat markers = new Mat(thresholded.Size(), MatType.CV_32S);
thresholded.CopyTo(markers);
markers.SetTo(Scalar.All(0), thresholded == 0); // 背景标记为0
markers.SetTo(Scalar.All(1), thresholded == 255); // 前景标记为1

// 执行分水岭算法
Cv2.Watershed(img, markers);

// 处理分水岭线，标记为红色
img.SetTo(new Scalar(0, 0, 255), markers == -1); // 分水岭线标记为红色
Cv2.ImShow("Watershed Result", img);
Cv2.WaitKey(0);

分析：

在这个案例中，分水岭算法能够在物体重叠的情况下有效地分离物体，并为每个物体生成独立的区域。
对于边缘不清晰或相似的物体，算法可能会遇到困难，因此，适当的图像预处理（如阈值化、边缘检测、形态学操作）非常重要。
最终的分水岭线为物体和背景之间提供了清晰的分界，并且能够区分物体之间的重叠部分。

10. 结合其他相关算法搭配使用情况

分水岭算法通常不作为单一的图像处理工具使用，而是与其他算法相结合以获得更好的效果。以下是几种常见的与分水岭算法搭配使用的算法：

Canny 边缘检测与分水岭结合：
- 分水岭算法对边缘检测的依赖很大，因此将 Canny 边缘检测与分水岭算法结合可以提高分割效果，特别是在边缘较为模糊或不连续时。
- 使用 Canny 边缘检测首先提取出图像的边缘信息，然后将这些边缘信息与分水岭算法的标记图像结合，使分水岭算法更精确地进行区域划分。
形态学操作：
- 在应用分水岭之前，可以使用形态学操作（如腐蚀、膨胀、开运算、闭运算等）来预处理图像，减少噪声，填补物体之间的空隙，优化分割效果。
- 特别是在处理物体重叠和背景噪声时，形态学操作能够有效改善分水岭的结果。
K-means 聚类与分水岭结合：
- K-means 聚类可以帮助将图像中的像素分为若干个簇，这些簇代表了图像中的不同区域或物体。在分水岭算法之前，使用 K-means 聚类来初始化标记图像，可以提高分割的精度和效率。
阈值化与分水岭结合：
- 使用自适应阈值化或者大津法（Otsu）等方法来将图像转换为二值图像，可以作为分水岭算法的输入。通过合适的阈值处理，能够更好地定义前景和背景区域，提高分水岭算法的分割效果。

11. 相似算法

与分水岭算法相似的图像分割算法主要包括以下几种，它们也都基于不同的图像特征（如边缘、区域、颜色等）进行分割：

区域生长算法（Region Growing）：
- 区域生长算法通过从种子像素开始，按照某种相似性度量（如颜色、灰度、纹理等）逐步扩展区域。与分水岭算法类似，它也是一种基于区域分割的方法，但它依赖于种子点的选择。
图割算法（Graph Cuts）：
- 图割算法通过将图像建模为一个图，并通过最小割方法来进行图像分割。这种方法可以处理较为复杂的分割任务，特别是在处理有多个物体或复杂背景时，效果优于分水岭算法。
Mean Shift 聚类：
- Mean Shift 是一种基于密度的聚类算法，常用于图像分割。它通过在图像的颜色空间中进行均值漂移，找到高密度区域并将其分割。与分水岭算法不同，Mean Shift 更侧重于基于颜色和空间信息的聚类，而非图像的梯度。
K-means 聚类：
- K-means 聚类是一种基于颜色或像素相似性的聚类算法，常用于图像分割。它通过将像素分为若干类来实现区域分割，尤其适用于颜色对比强烈的图像。与分水岭相比，K-means 更适合在颜色或纹理上有较强对比的场景中使用。
Active Contours（Snake）算法：
- Active Contours 是一种基于能量最小化的图像分割方法。通过定义一个曲线（或边界），算法通过最小化与图像的差异来不断调整该曲线，从而实现图像分割。它通常用于提取图像中的对象轮廓，与分水岭算法相比，它更注重局部轮廓的精确性。
