第三章.数据链路层：3.5高速以太网

---

3.5.1 100BASE-T以太网

• 又称为快速以太网。
• 在双绞线上传送100Mbit/s基带信号的星形拓扑以太网。
• 仍使用IEEE8023的CSMA/CD协议。
• 1995定为正式标准：IEEE802.3u。

1. 100BASE-T以太网的特点

• 可在全双工方式下工作而无冲突发生。
• 在全双工方式下工作时，不使用CSMA/CD协议。
• 使用IEEE802.3协议规定的MAC帧格式。
• 保持最短帧长不变，但将一个网段的最大电缆长度减小到100米。
• 帧间时间间隔从原来的9.6μs改为现在的0.96μs。

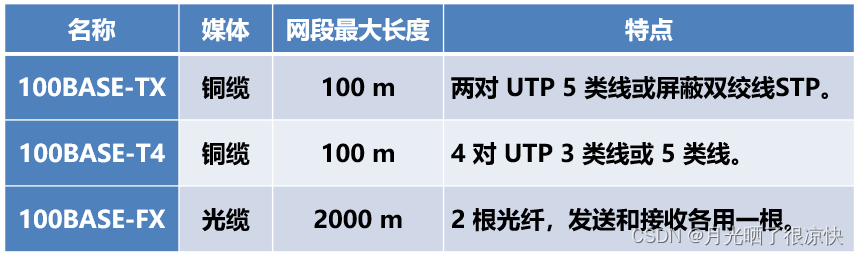

2. 100Mbit/s以太网的3种不同的物理层标准

3.5.2 吉比特以太网

特点：

1. 允许在1Gbit/s下以全双工和半双工2种方式工作。
2. 使用IEEE802·3协议规定的MAC帧格式。
3. 在半双工方式下使用CSMA/CD协议，而在全双工方式不使用 CSMA/CD协议。
4. 与10BASE-T和100BASE-T技术向后兼容。

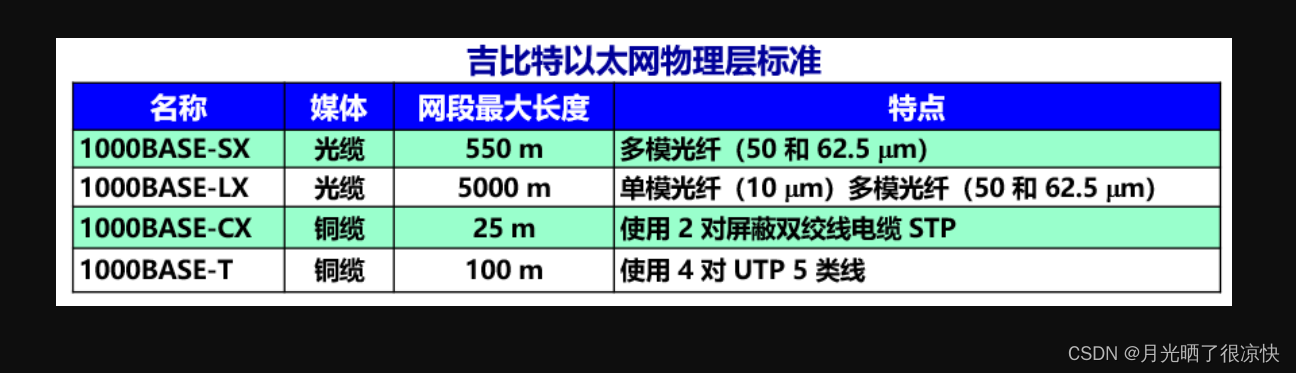

1. 吉比特以太网的物理层

使用2种成熟的技术：一种来自现有的以太网，另一种则是美国国家标准协会ANSI制定的光纤通道FC。

2. 半双工方式工作的吉比特以太网

• 半双工时采用CSMA/CD,必须进行碰撞检测。
• 为保持64字节最小帧长度，以及100米的网段的最大长度，增加 了2个功能：
  1. 载波延伸
  2. 分组突发

注意：全双工方式工作的吉比特以太网不使用载波延伸和分组突发。

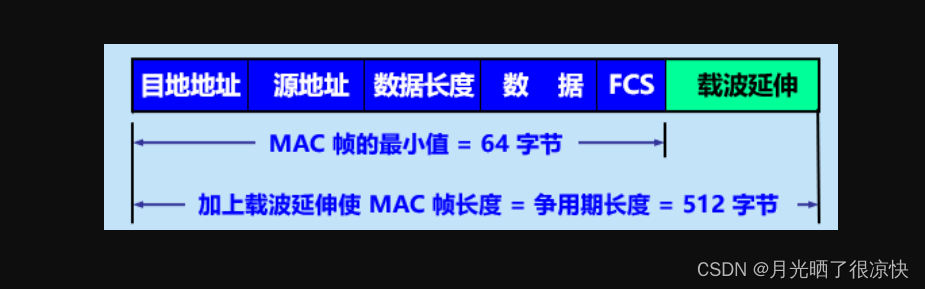

<1>载波延伸

将争用时间增大为512字节。凡发送的MAC帧长不足512字节时就用一些特殊字符填充在帧的后面。

<2>分组突发

当很多短帧要发送时，第1个短帧采用载波延伸方法进行填充，随后的一些短帧则可一个接一个地发送，只需留有必要的帧间最小间隔即可。这样就形成可一串分组的突发，直到达到1500字节或稍多一些为止。

3.5.3 10吉比特以太网（10GE）和更快的以太网

• 10吉比特以太网(I0GE)主要特点
  1. 万兆比特。
  2. 与10、100Mbit/s和1Gbit/s以太网的帧格式完全相同。
  3. 保留了IEEE802.3标准规定的以太网最小和最大帧长。
  4. 只使用光纤作为传输媒体。
  5. 只工作在全双工方式，没有争用问题，不使用CSMA/CD协议。

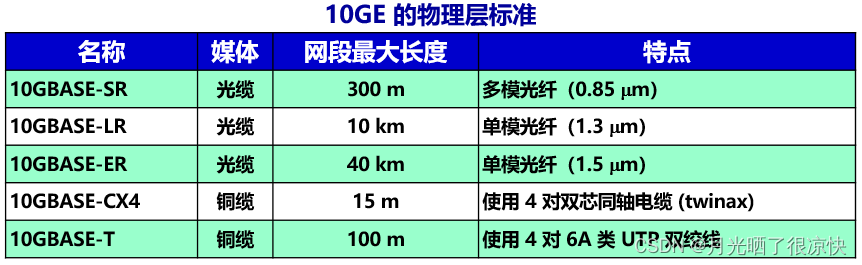

1. 10GE以太网的物理层

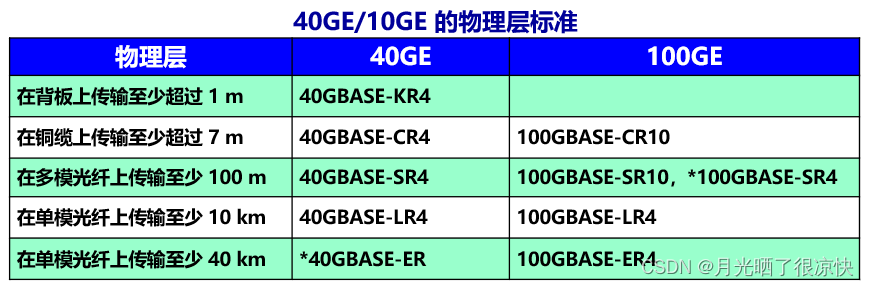

2. 4GE/100GE以太网的物理层

3. 端到端的以太网传输

以太网的工作范围已经扩大到城域网和广域网，实现了端到端的以太网传输。

好处：

1. 技术成熟；
2. 互操作性很好；
3. 在广域网中使用以太网时价格便宜；
4. 采用统一的以太网帧格式，简化了操作和管理。

3.5.4 使用以太网进行宽带接入

• IEEE在2001年初成立了802.EFM工作组，专门研究高速以太网的宽带接入技术问题。
• 以太网宽带接入具有以下特点：
  1. 可以提供双向的宽带通信。
  2. 可以根据用户对带宽的需求灵活地进行带宽升级。
  3. 可以实现端到端的以太网传输，中间不需要再进行帧格式的转换。
  4. 但不支持用户身份鉴别。

PPPoE

• PPPoE(PPPoverEthernet)：在以太网上运行PPP。
• 将PPP帧封装到以太网中来传输。
• 现在的光纤宽带接入FTTx都要使用PPPoE的方式进行接入。
• 利用ADSL进行宽带上网时，从用户个人电脑到家中的ADSL调制解调器之间的连接也使用RJ-45和5类线，也使用PPPoE。

---

参考资料：《计算机网络(第8版)》—— 谢希仁。
