X射线在芯片制造中的应用

X射线，大家并不陌生。在医院中检查骨折、查找肺部感染等时，医生会建议去拍个X光片，这个利用的就是X射线对身体部位进行检查。X射线在生产生活中应用十分广泛，在半导体制造中的重要性不言而喻，今天就来聊一聊X射线在半导体制造中的应用。

什么是X射线？
X射线是一种电磁波。电磁波根据波长的大小来排序，依次为：射频波（Radio Waves）>微波（Microwaves）>红外线（Infrared）>可见光（Visible Light）>紫外线（Ultraviolet）>X射线（X-rays）>γ射线（Gamma rays）。电磁波的波长越短，频率越高，能量越强。

它的波长范围在0.01到10纳米之间，具有很高的能量，是迄今为止，除了γ射线以外，穿透力最强的电磁波。由于波长很短，一般用能量而不是波长来指代 X 射线。 X射线的发现 X射线由德国科学家威廉·康拉德·伦琴 (Wilhelm Conrad Roentgen) 在1895年发现，因为其性质当时不明，所以被命名为“X射线”。他发现，通过手臂和手的 X 射线可以产生内部骨骼的详细图像。那是由于骨骼致密，比皮肤吸收更多的 X 射线，因此 X 光胶片上会留下骨骼的阴影，而皮肤则显得透明。 1896年，他把他的发现发表在了《物理学报》上。他的发现引起了全世界的关注，并带来了医学影像学的革命。伦琴于1901年因此获得了第一届诺贝尔物理学奖，因此X射线又被叫做伦琴射线。 X射线在半导体制造中的应用 X射线衍射(XRD)

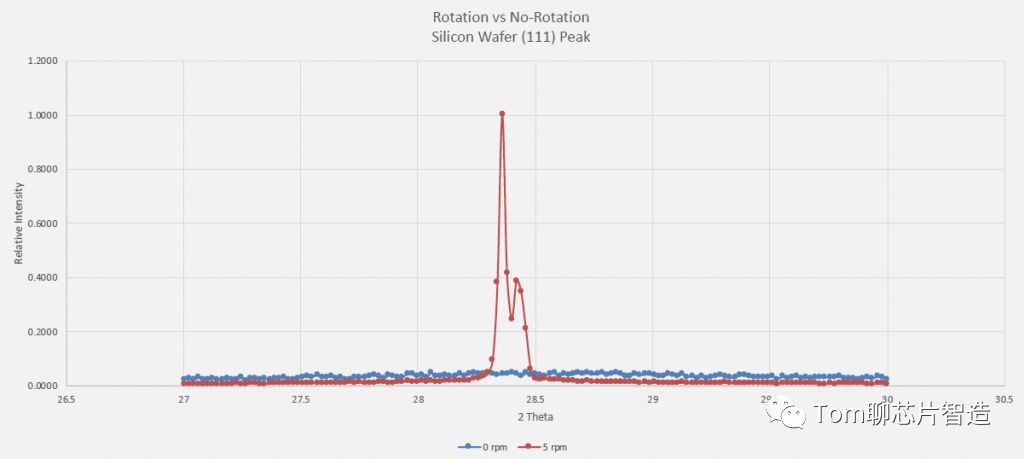

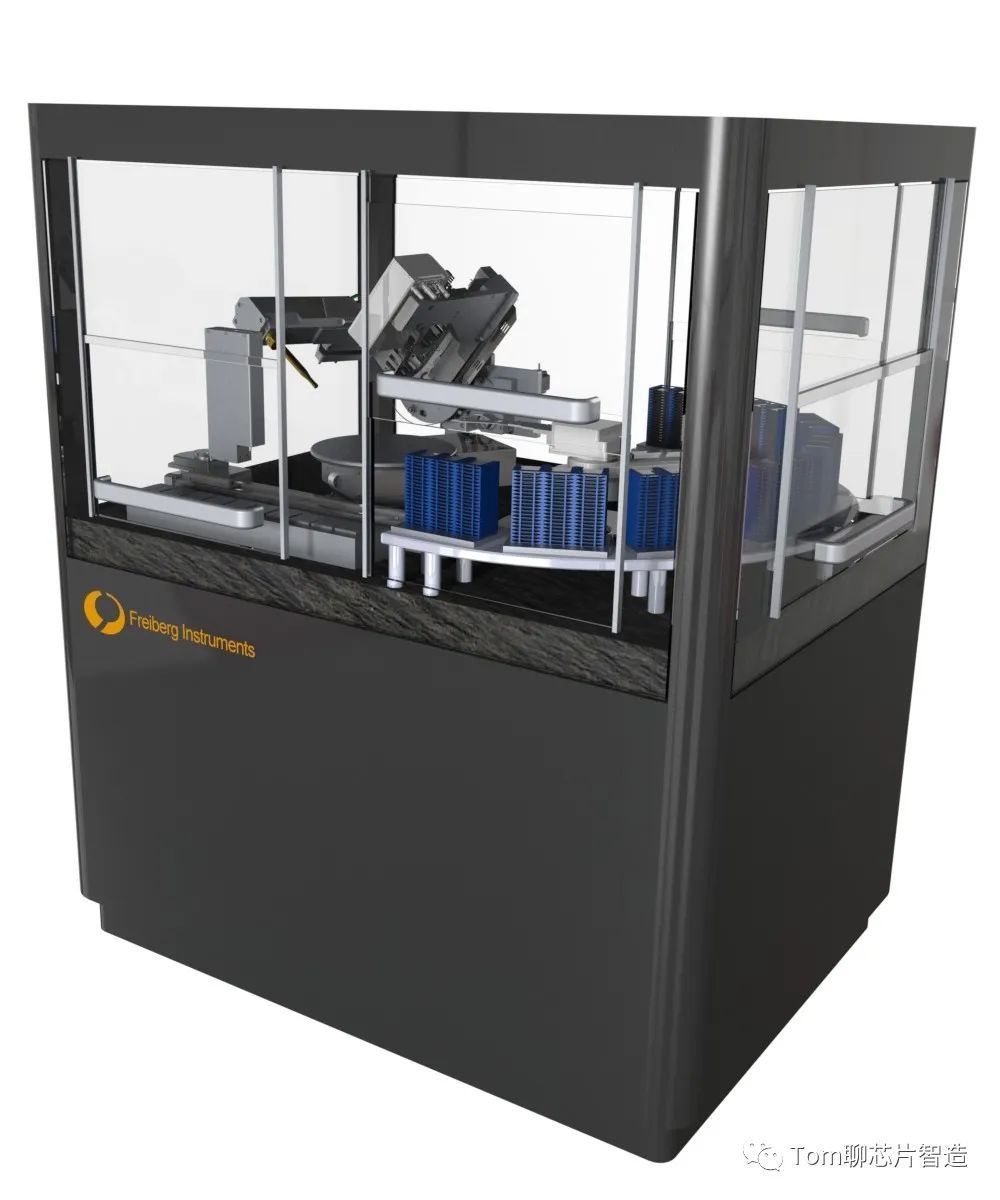

XRD是一种用于鉴定晶体内部原子和分子结构的技术。通过测量样品内的晶体结构对射线的衍射角度和强度，可以推断出样品的晶体结构和化学成分。X射线衍射的基本原理是布拉格定律，它描述了当射线在晶体平面上发生反射时，射线的强度将在特定的角度达到最大。这个角度与晶体的晶格参数有关。

X射线荧光光谱分析(XRF)

XRF它可以用于确定材料的元素组成，优点是它可以非破坏性地分析样品，而且通常不需要对样品进行复杂的预处理。XRF的工作原理基于每个元素的原子结构。当一个物质被X射线或高能电子轰击时，它的内层电子会被射线或电子撞出原子外，导致原子处于激发状态。为了恢复稳定，一个外层电子将跃迁到内层空位，同时放出一个X射线光子。这个光子的能量等于两个电子壳层的能量差，而这个能量差是特定于每个元素的。因此，通过测量发出的X射线的能量，我们可以确定样品中的元素。 CT

CT是一种重要的非破坏性检测工具。CT扫描可以生成半导体设备内部的三维图像，帮助工程师对器件进行全面的检查和分析。 X射线在设备中的产生原理 通常利用“X射线管”来产生X射线。首先，电子在阴极中通过热发射产生。然后，这些电子被加速至高速，加速后的电子与阳极（通常由钨或其他金属构成）相撞。在阴极和阳极之间的高速运动和碰撞过程中，电子会失去能量。当电子通过这个过程，它将部分或全部的能量转化为X射线。产生的X射线通过一个窗口被发射出来。
