芯片塑封(molding)工艺流程

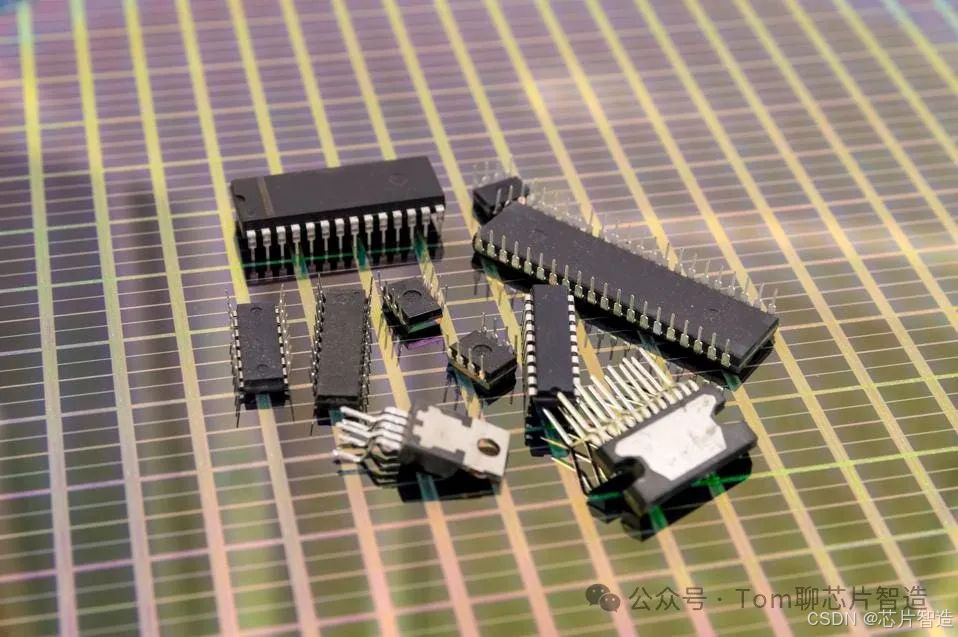

知识星球里的学员问:先进封装完黑色的外壳是什么材质的?用什么工艺做的呢?

芯片封装外壳有哪些材料?


封装用的外壳材料根据封装的类型、应用领域不同,选择的材料也各不相同。一般为环氧树脂,陶瓷,金属材料。

其中问题中的黑色壳体,为环氧树脂。

芯片塑封(molding)工艺流程?

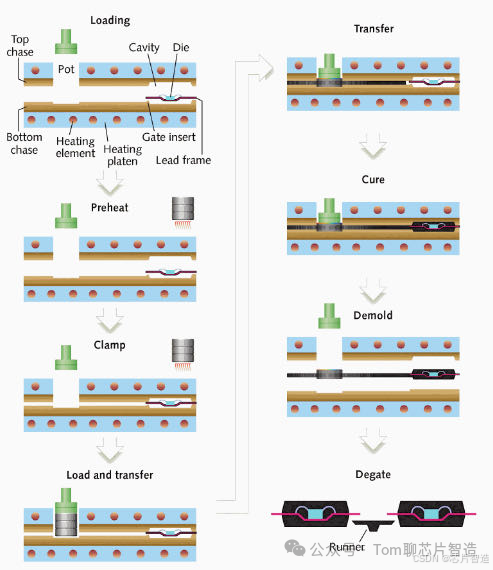

如上图,芯片塑封的种类很多,本文以Transfer molding工艺为例,进行讲解:

1. Loading

将待封装的芯片(Die)和引线框架(Lead Frame)装入模具的模腔(Cavity)中。

2. Preheat(预热)

模具下方的的Heating Element开始对模具进行预热。通过加热可以确保模具达到适合molding的温度,使得后续树脂能更好地填充模具。

3. Clamp(合模)

当模具温度达到预设温度后,模具上下两部分合模,将模具牢牢夹紧。

4. Load and Transfer(装载和材料转移)

环氧树脂被放置在模具外的锅中(Pot)。然后,在一定的压力作用下,通过浇口(Gate Insert)将预热后的液态环氧树脂注入模具内。流动的环氧树脂完全包裹芯片和引线框架,填充整个模腔。

5. Cure(固化)

环氧树脂被注入模具后,需要通过加热进一步固化,使其从半固态变为坚固的保护外壳。

6. Demold(脱模)

固化后,模具被打开,完成塑封的器件从模具中取出。

7. Degate

最后一步是去除多余的环氧树脂。
