知识星球
里的学员问：
我观察到晶圆厂中lift off工艺，镀膜都是用的电子束蒸发的方式，很少有用磁控溅射的方式，为什么？
电子束蒸发与磁控溅射的台阶覆盖性对比
磁控溅射的台阶覆盖性更好。

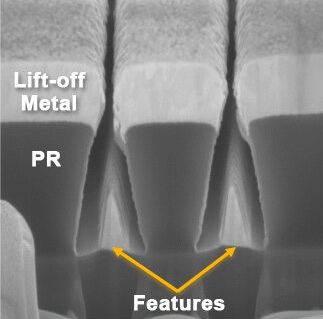

电子束蒸发中，蒸发物质从源头直接升华并沿直线路径沉积到晶圆上，它可以避免金属在掩模侧壁的覆盖，只在表面进行沉积。而磁控溅射可能会将光刻胶整个胶面与侧壁都包裹在沉积的材料中。在镀膜结束后，在进行光刻胶剥离时，去胶液无法与光刻胶接触反应，导致光刻胶剥离很困难。而用电子束蒸发镀膜，则没有这个问题。

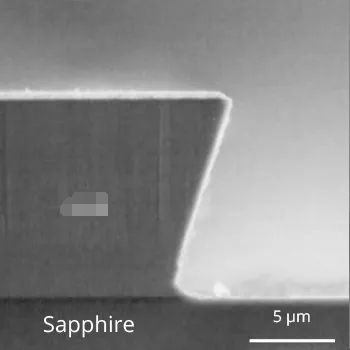

上图为磁控溅射的膜层截面图，去胶液很难突破侧壁膜层，进行反应。
用磁控溅射方法需要增加哪些工序？需要增加撕胶工序，将胶面上覆盖的膜层撕掉，使光刻胶露出，这样才容易剥离。
欢迎加入我的半导体制造知识星球社区，目前社区有1900人左右。在这里会针对学员问题答疑解惑，上千个半导体行业资料共享，内容比文章丰富很多很多，适合快速提升半导体制造能力，介绍如下：
》
电子束蒸发与磁控溅射的台阶覆盖性对比
磁控溅射的台阶覆盖性更好。
电子束蒸发中，蒸发物质从源头直接升华并沿直线路径沉积到晶圆上，它可以避免金属在掩模侧壁的覆盖，只在表面进行沉积。而磁控溅射可能会将光刻胶整个胶面与侧壁都包裹在沉积的材料中。在镀膜结束后，在进行光刻胶剥离时，去胶液无法与光刻胶接触反应，导致光刻胶剥离很困难。而用电子束蒸发镀膜，则没有这个问题。
上图为磁控溅射的膜层截面图，去胶液很难突破侧壁膜层，进行反应。
用磁控溅射方法需要增加哪些工序？需要增加撕胶工序，将胶面上覆盖的膜层撕掉，使光刻胶露出，这样才容易剥离。
欢迎加入我的半导体制造知识星球社区，目前社区有1900人左右。在这里会针对学员问题答疑解惑，上千个半导体行业资料共享，内容比文章丰富很多很多，适合快速提升半导体制造能力，介绍如下：
》
