TTL电平协议
1. 定义与标准
TTL（Transistor-Transistor Logic）是数字电路中定义逻辑状态的电压标准。
意为晶体管-晶体管结构逻辑电路，因为早期的逻辑电路都是电阻-晶体管逻辑电路，简称RTL，直接用TTL命名用以区分结构.
典型通信方式：全双工通信 标准TTL（如74系列）
(总结：TTL电平本身是逻辑标准，但基于TTL的串口通信默认支持全双工。若需半双工或单工，需通过硬件或软件额外设计)
逻辑1：输出高电平 2.4V∼5V（典型值3.5V）
逻辑0：输出低电平 0V∼0.4V（典型值0.2V）
注意：stm32的最大容忍电压是3.6V所以，在stm32中取的高电平为2.4V-3.6V
噪声容限：输入与输出间有0.4V缓冲（如输出低电平<0.4V，输入低电平<0.8V）
总结：噪声容限是数字电路可靠性的核心指标，直接决定系统在噪声环境下的稳定性。TTL的典型值为0.4V，而CMOS可达1V以上
驱动能力：输出电流约25mA，输入电流约2.5mA
2. 核心特性
传输距离：短距离（<1米），长距离需转换协议（如RS485）
应用场景：
单片机内部通信
逻辑门电路早期微处理器
常见于单片机内部通信（如UART接口）
注意：需电平转换芯片（如MAX232）连接RS232设备
3.限制因素
- 信号衰减：电缆电阻和电容会导致信号衰减，长距离下高电平可能低于接收端阈值（如从2.4V降至2.0V以下）
- 噪声干扰：TTL电平的噪声容限仅0.4V（高电平）和0.4V（低电平），易受电磁干扰影响
- 波特率影响：高波特率（如115200 bps）会缩短有效传输距离
RS232电平协议
1.定义与标准
RS232（Recommended Standard 232） 是一种由美国电子工业协会（EIA）制定的串行通信接口标准，主要用于数据终端设备（DTE）与数据通信设备（DCE）之间的数据传输。
典型通信方式：全双工通信（通过独立的TXD和RXD实现双向传输）。
标准RS232（如DB9/DB25接口）：
逻辑1：−3V∼−15V（典型值−12V）
逻辑0：+3V∼+15V（典型值+12V）
注意：采用负逻辑电平，将逻辑 “1” 定义为负电压，逻辑 “0” 定义为正电压，这样在传输逻辑 “1” 信号时，外界的正电压干扰不容易误将信号判定为逻辑 “0”，可以在一定程度上提高信号传输的抗干扰能力。
噪声容限：2V（接收端识别逻辑“1”需低于−3V，逻辑“0”需高于+3V）
注意：RS232电平与TTL（0V/5V）不兼容，需通过电平转换芯片（如MAX232）实现−15V/+15V↔0V/5V的转换
2. 核心特性
传输距离： 标准传输距离为15米，实际使用屏蔽电缆可达50米，长距离需配合光电隔离或Modem扩展（如1000米）。
驱动能力： 采用单端信号传输，抗干扰能力较适中（对比TTL强，对比RS485差分信号弱）。
应用场景：
计算机外设（打印机、调制解调器）
工业自动化（PLC、传感器）
嵌入式系统调试接口（如STM32通过MAX232连接PC串口）
RS485协议
1.定义与标准
RS485（Recommended Standard 485） 是美国电子工业协会（EIA）制定的差分串行通信接口标准，属于物理层规范，用于设备间长距离、抗干扰的数据传输
典型通信方式：半双工通信（同一时刻仅支持单向传输）
标准RS485（差分信号）：
逻辑1：A−B电压差为+2V∼+6V（典型值+2V）
逻辑0：A−B电压差为−6V∼−2V（典型值−2V）
噪声容限：200mV（接收端需检测至少±200mV电压差）
注意：RS485与TTL电平（0V/5V）不兼容，需通过转换芯片（如MAX485、SP3485）实现差分信号与TTL互转。
2. 核心特性
传输距离：
理论距离：1200米（波特率≤100kbps时）
实际距离：受电缆质量、节点数影响，通常100米内无需中继，超过需加终端电阻或中继器 差分传输：抗共模干扰能力强（电磁噪声对双绞线A/B的干扰电压差不变）
应用场景：
工业自动化（PLC、传感器网络）
智能仪表（水表、电表远程抄表）
建筑自动化（空调、安防系统）
接口形式：
两线制：双绞线（A/B线）传输差分信号，推荐屏蔽线（如RVSP2×0.5）。
终端电阻：总线两端需接120Ω电阻以减少信号反射。

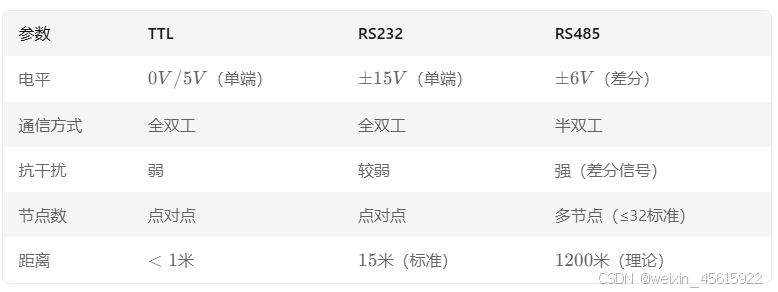

对比表格
扩展说明：
TTL与CMOS互连：需注意电平匹配，3.3V CMOS可直接驱动5V TTL，但反向需电平转换
协议选择：短距离低干扰选TTL/CMOS，长距离工业环境选RS485 建议结合具体场景选择协议，例如物联网终端开发常用TTL+RS485组合
单端信号和差分信号
1. 定义与标准
（1）. 单端信号
定义：单端信号使用一根信号线和一根地线传输信号，信号通过信号线与地线之间的电压差来表示。例如，逻辑“1”可能是+5V，逻辑“0”可能是0V。
优点：实现简单，成本低，适合低频信号传输。
缺点：抗干扰能力差，容易受到地电势变化和外部电磁干扰的影响，特别是在长距离传输时信号质量容易下降。

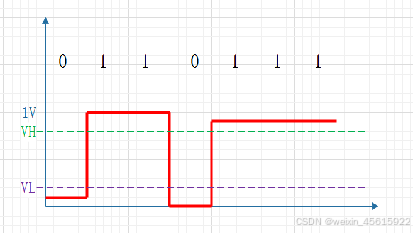

上图为单端信号
（2）. 差分信号
定义：差分信号使用两根信号线传输信号，这两根线上的信号振幅相等但相位相反。接收端通过比较两根线之间的电压差来判断逻辑状态。例如，逻辑“1”可能是A−B=+2V，逻辑“0”可能是A−B=−2V。
优点： 抗干扰能力强：两根信号线上的噪声会同时影响两根线，接收端通过差分运算可以抵消共模噪声。 适合长距离传输：在长距离传输中信号衰减较小。 时序定位准确：差分信号的开关变化位于两个信号的交点，受工艺和温度影响小。
缺点：布线复杂，需要两根等长、等宽、紧密靠近的线，适合高频信号传输。

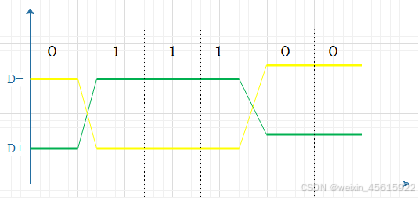

上图为差分信号
逻辑“1”时： D+电压↑（例如从3.1V升至3.3V）， D-电压↓（例如从3.3V降至3.1V）， 差值V_diff=D+−D−=+0.2V。
逻辑“0”时： D+电压↓（例如从3.3V降至3.1V）， D-电压↑（例如从3.1V升至3.3V）， 差值V_diff=D+−D−=−0.2V。
干扰方式
差模干扰、共模干扰和地线干扰是电路中常见的干扰类型，具体描述如下：
差模干扰
差模干扰存在于两根导线（如信号线与回线、火线与零线）之间，属于对称性干扰。
其特点是电流大小相等、方向相反，干扰电压作用于导线的往返路径上。例如电源相线与中线之间的电压波动即属于差模干扰。此类干扰幅度较小、频率较低，但可能通过电路不平衡转化为共模干扰。 抑制方法包括使用差模电感、差模电容或优化布线。
共模干扰
共模干扰是导线与地之间的非对称干扰，表现为电流方向相同且通过地线返回。
例如火线/零线与地线之间的电位差。其幅度大、频率高，易通过导线辐射电磁波，且可能因电路不平衡转为差模干扰。常见抑制手段包括共模电感、屏蔽双绞线、优化接地设计或使用差分电路。
地线干扰
-
地环路干扰：不同接地点电位差形成回路电流，导致信号偏差。
-
公共阻抗干扰：多电路共用一段地线时，电流相互影响。
解决方法包括单点接地、使用隔离变压器、光电耦合器或共模扼流圈，以减少环路面积和公共阻抗。地线干扰主要由地线阻抗引起，分为两类：
总结：差模和共模干扰关注干扰路径，而地线干扰侧重接地设计缺陷的影响。实际中三者可能相互转化，需综合屏蔽、滤波和合理接地等措施。
