计算机体系结构——精确例外 & ROB详解

1 精确例外

上一篇文章提到的Tomasulo算法，是一个非精确的例外，也就是说一旦发生例外，硬件就很难处理，因为是乱序执行，怎么才能给软件一个干净的现场呢？
所以操作系统就希望动态流水线提供精确例外。
精确例外：指在处理例外的时候，发生例外指令之前所有的指令都已经执行完了，例外指令后面的所有指令都还没执行。

所以我们要怎么做呢？就是扩展Tomasulo算法来支持推测，我们必须将指令结果的旁路从一条指令的实际完成操作中分离出来，进行这种分离之后，就可以允许执行一条指令，并将其结果旁路给其他指令，但不允许这条指令执行任何不能撤销的更新操作，直到确认这条指令不再具有不确定性为止。
其实简单来说，就是增加一个缓冲区暂时存放结果，直到这个数据不再更新，再写回寄存器堆。

2 重排序缓冲区（ROB)

重排序缓冲区像Tomasulo算法通过保留站扩展寄存器集一样，提供了附加寄存器。ROB会在一定时间内保存指令的结果，这段时间从与指令相关的运算完成开始，到该指令提交完毕为止。
提交（commit）： 就是在流水线中增加了一个commit阶段，只有在这个阶段才能真正修改计算机的状态。其他时候都是修改ROB中的值。
所以现在指令的执行步骤就分为四步，分别是发射、执行、写结果和提交。

2.1 ROB包含的内容

ROB中的每个项目包含4个字段：
· 指令类型——分支指令、存储指令、寄存器操作指令
· 目的地字段——提供写入结果的寄存器编号
· 值字段——在提交指令前保存指令结果
· 就绪字段——指令已经完成执行，结果值准备就绪

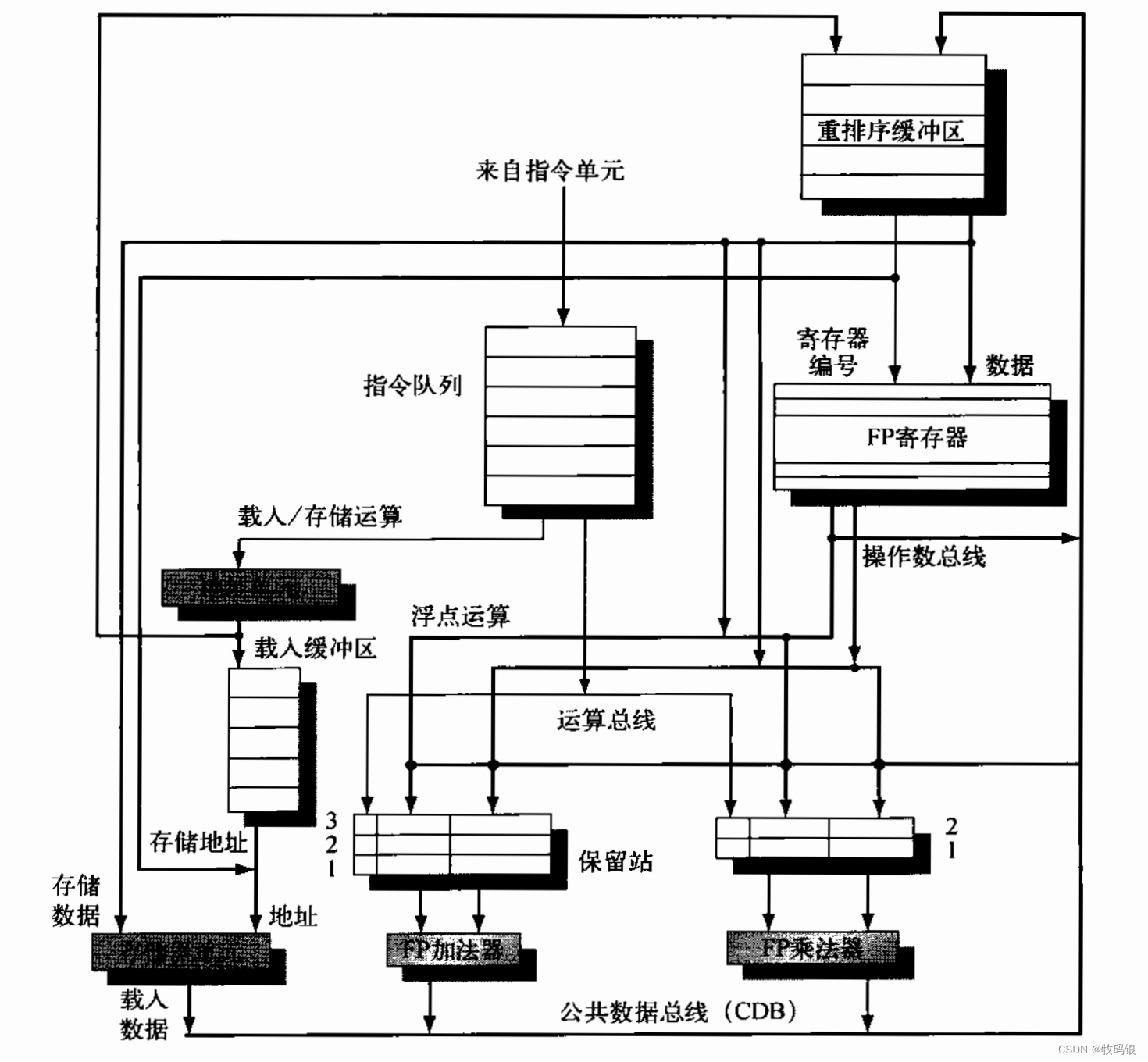

2.2 增加了ROB的流水线结构

2.3 提交（commit）阶段详解

利用ROB实现了乱序执行后的有序结束，防止在指令提交之前采取任何不可撤销的动作。那么我们重点介绍一下提交阶段的具体操作。
当一个指令到达ROB的头部而且其结果出现在缓冲区中时，则正常提交，此时处理器用结果更新其寄存器，并从ROB中清除该指令。
当预测错误的分支指令到达ROB头部时，他指出推测是错误的。那么ROB被清空，执行过程从该分支的正确后续指令重新开始。如果对该分支的预测正确，则该分支完成提交。
指令一旦提交完毕，它在ROB的相应项将被收回，寄存器或存储器目的地址将被更新，并且不再需要ROB项。
任意一条指令发生例外，就清除操作队列以及ROB，保证了现场的干净，因为在例外之前的指令都已经执行完毕，而后面的指令都未执行（未把结果写回）。

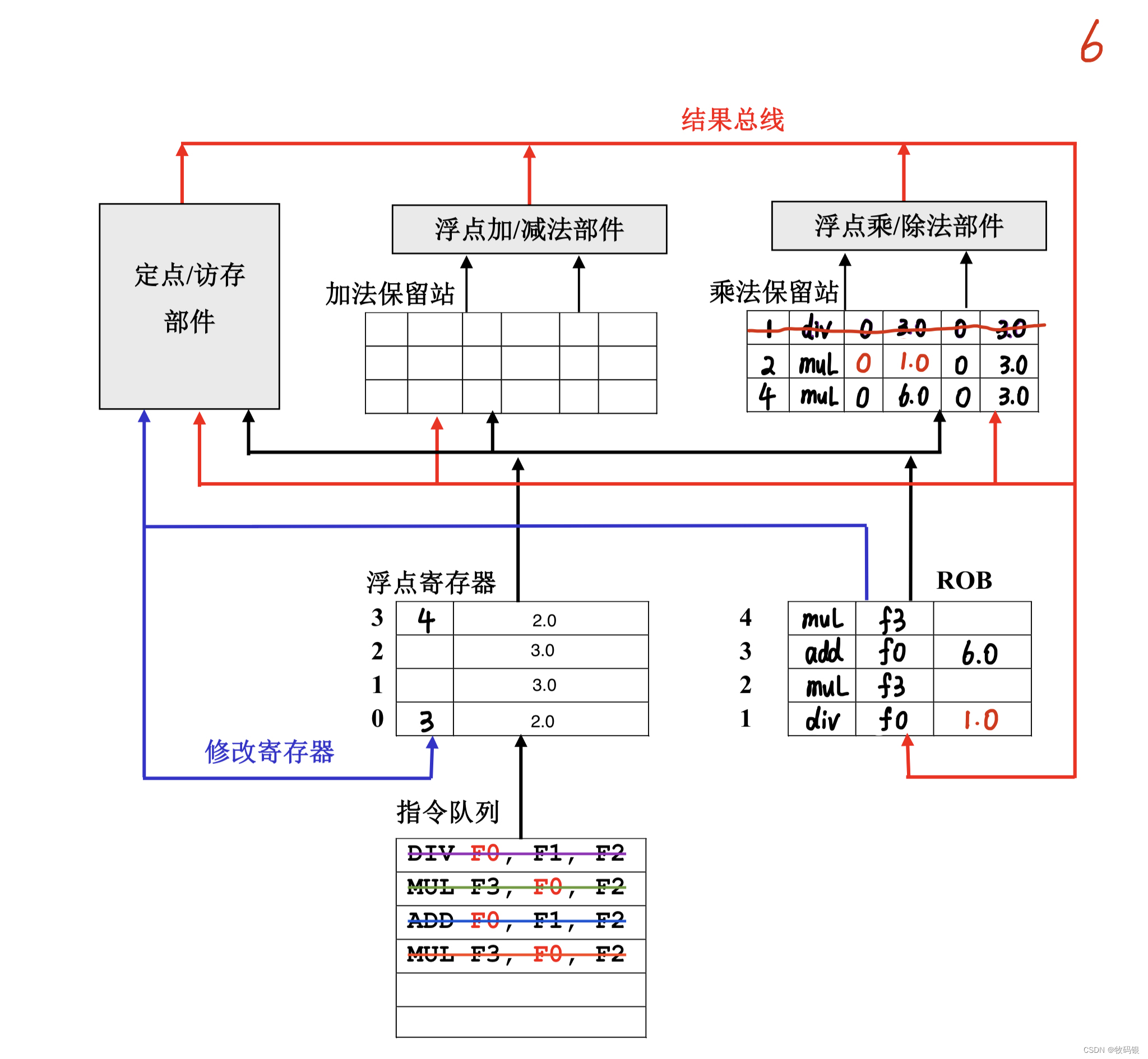

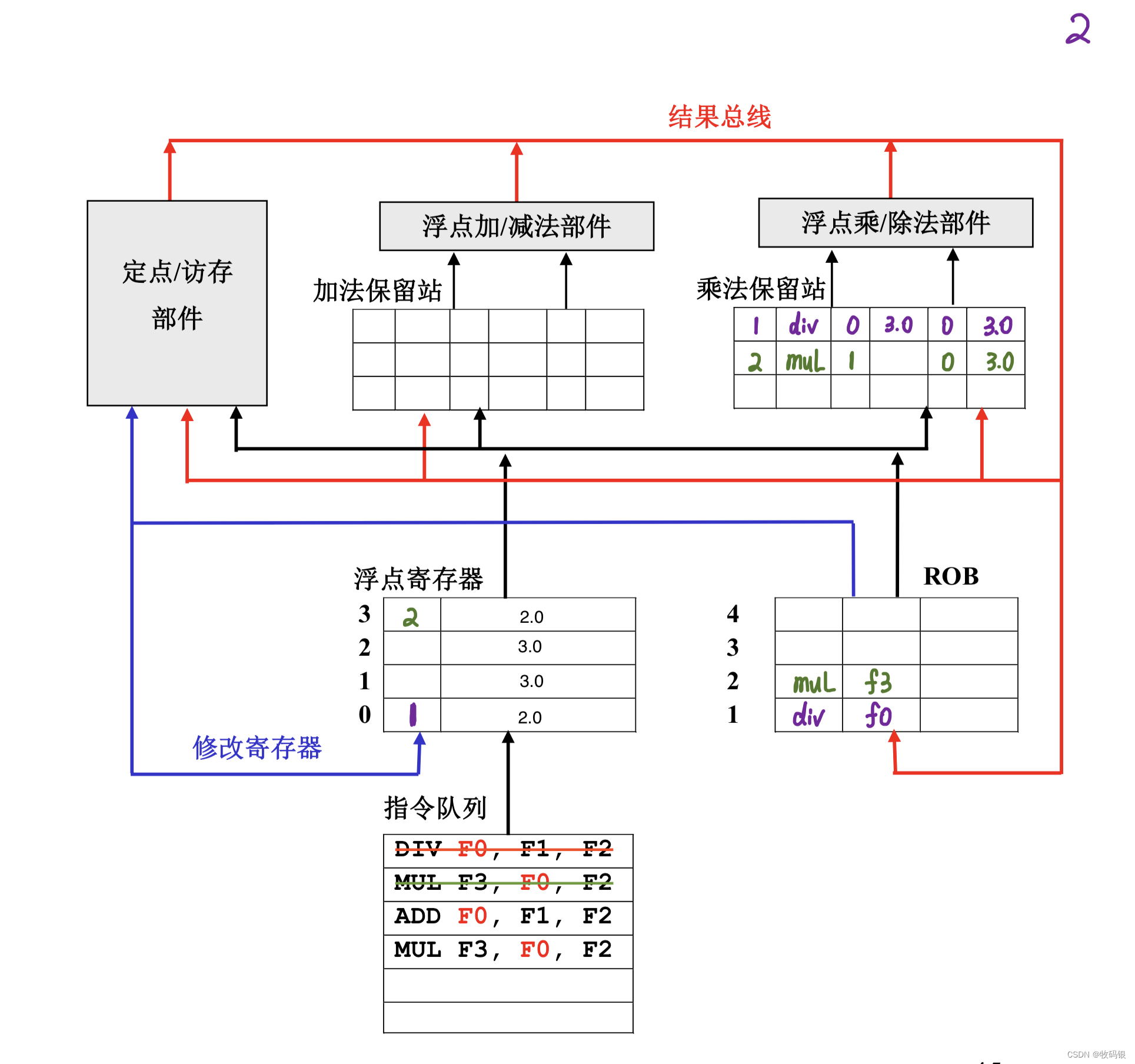

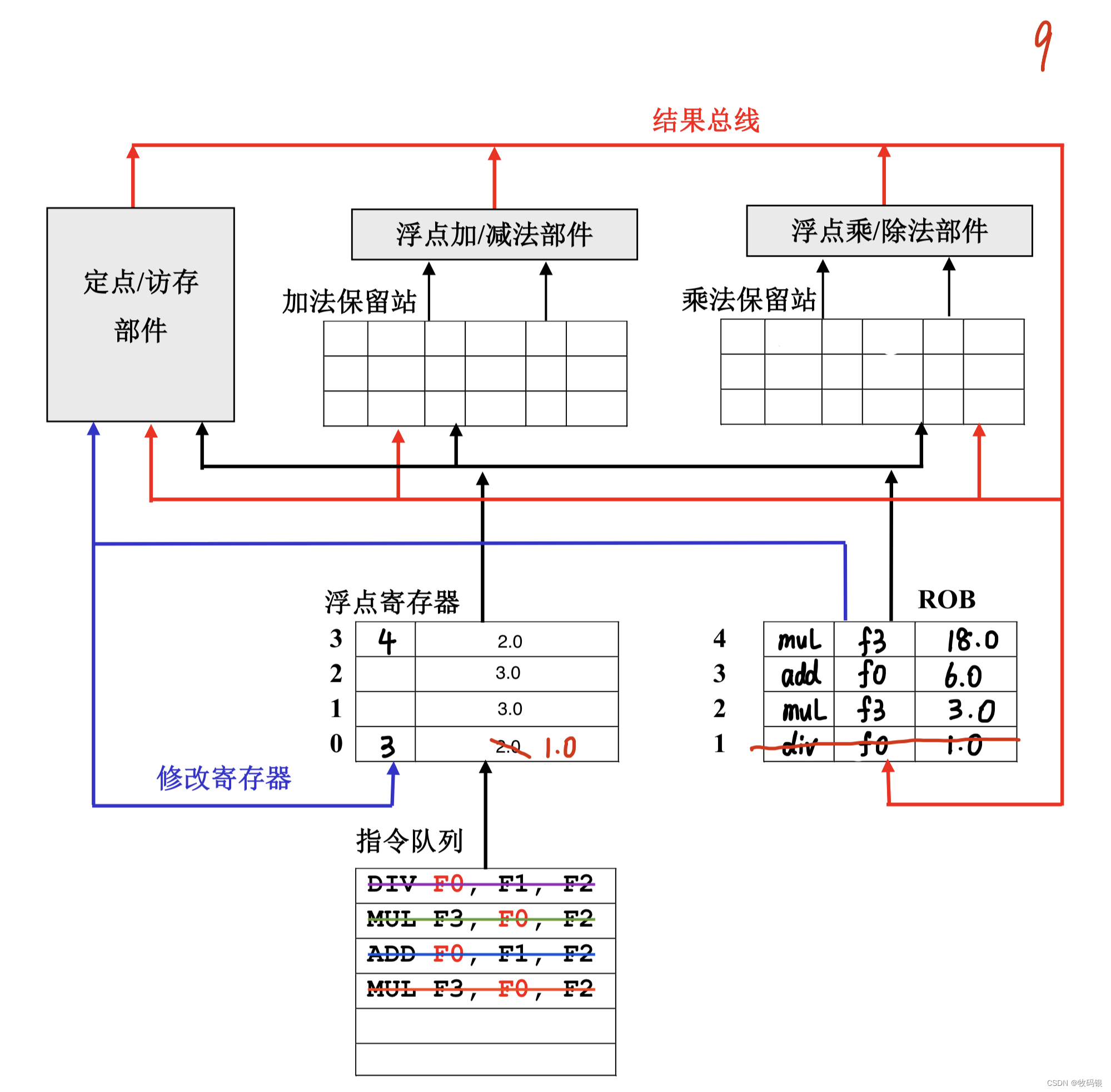

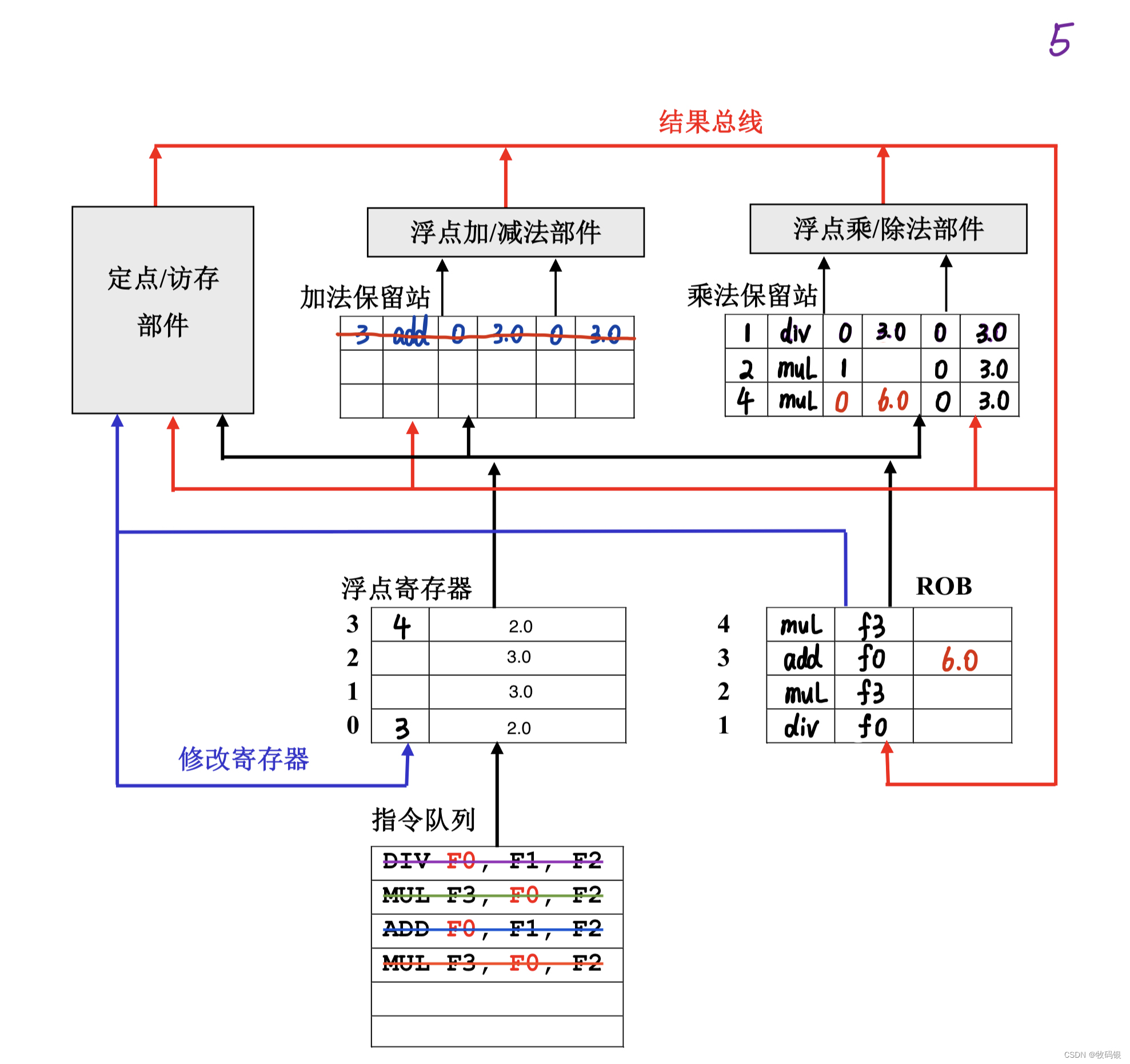

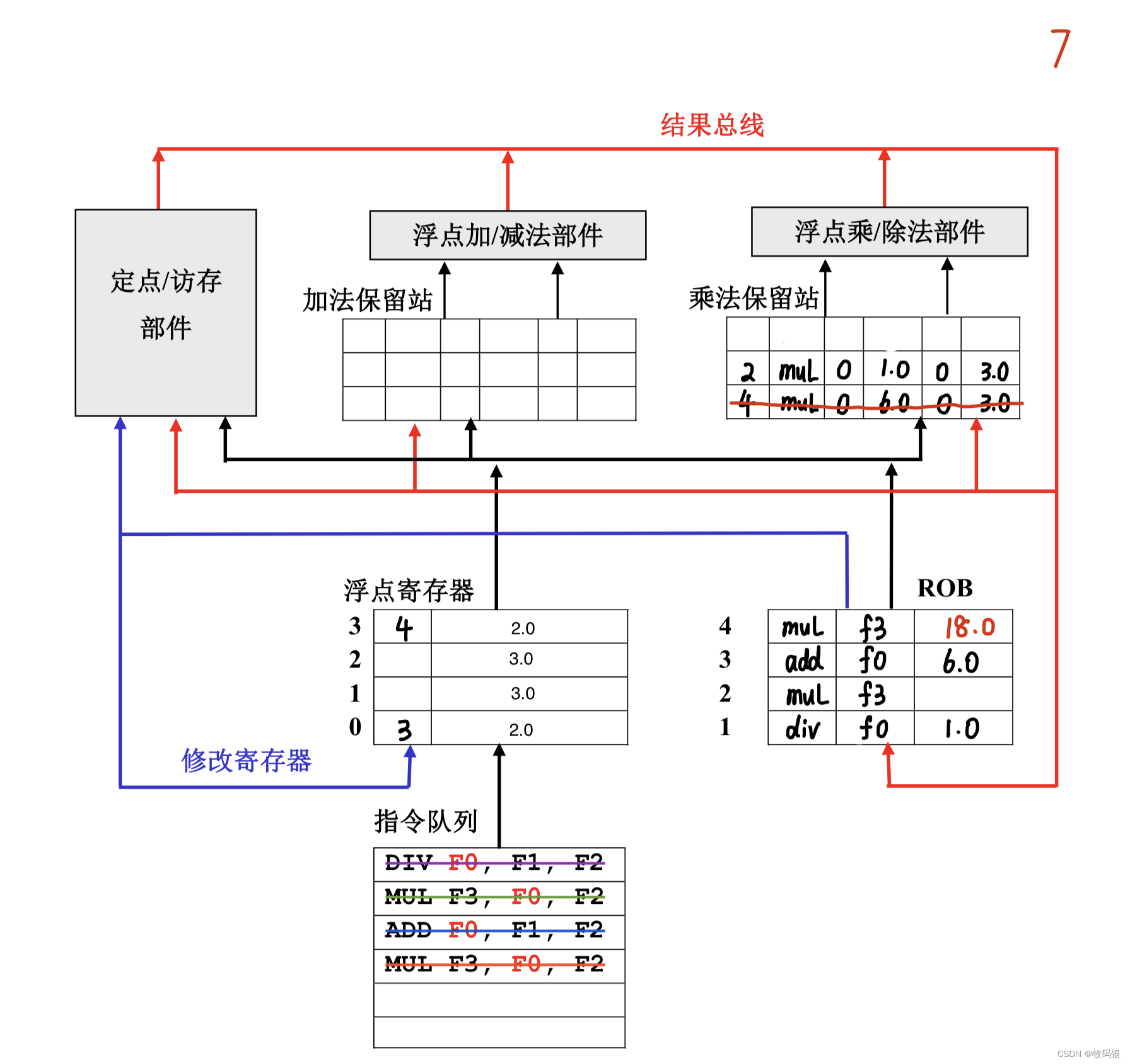

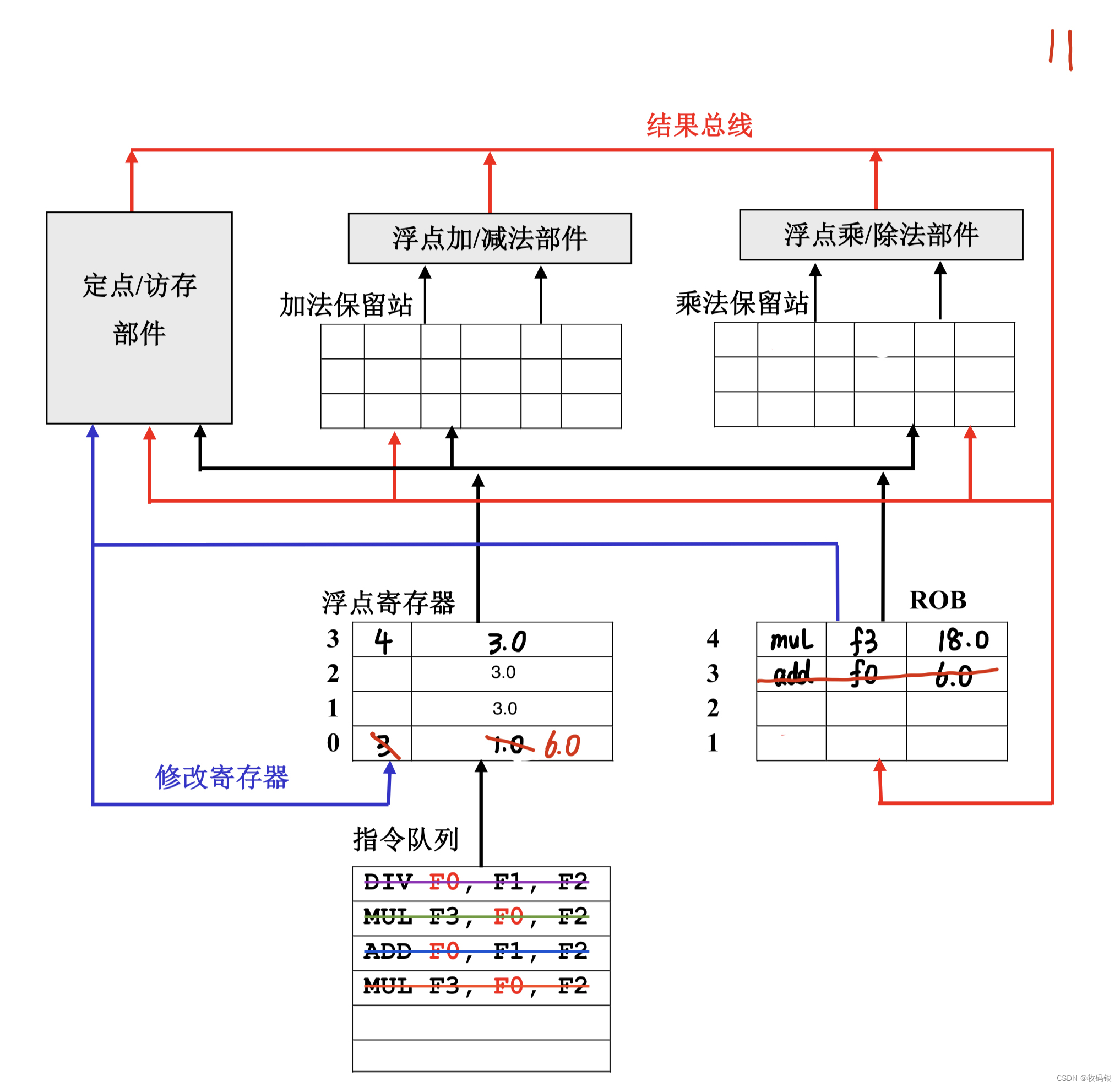

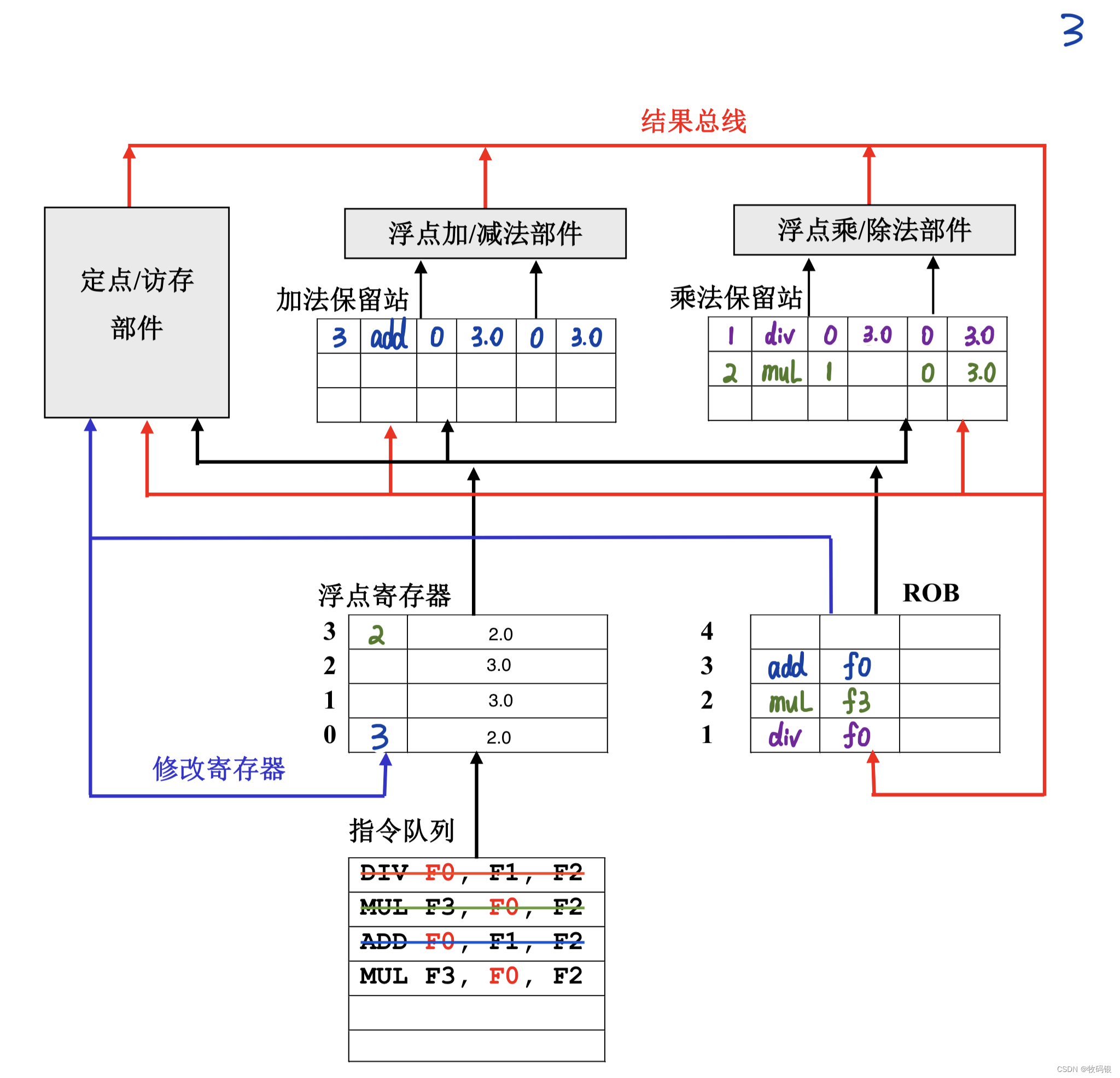

2.4 流水线执行情况详解

3 总结

有序发射、乱序执行、有序结束
