003 器件选型 电感

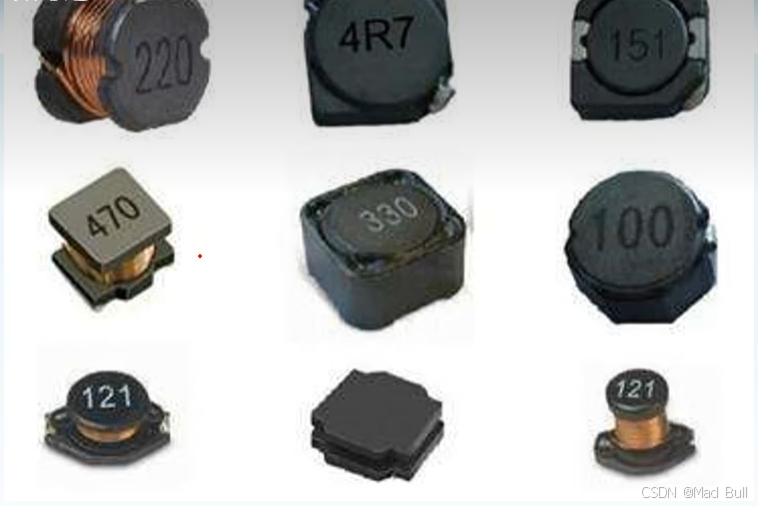

按照封装可以分为直插和贴片，因为电感线圈内部有铁芯的话电感量是没有铁芯的几千至几万倍，所以一般的电感都是有铁芯的。

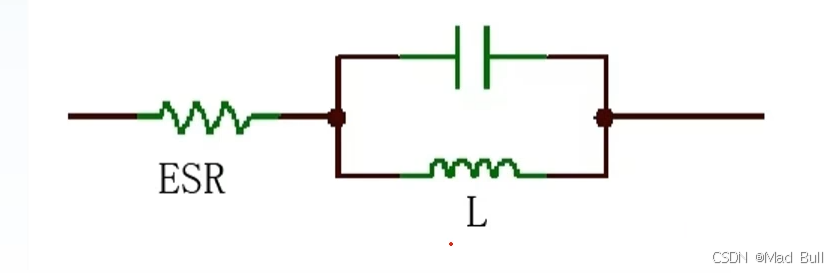

电感等效模型：

1.精度
电感精度一般比较大，常见的为30%左右。

2.DCR （Direct current resistance)直流电阻
电感的DCR由电感内绕线圈数和线径决定。圈数越多DCR越大，线径越小DCR越大。
DCR太大会导致电感发热严重，降低电感的效率。为了提高效率请选用DCR较小的电感。

3.Irms 温升电流

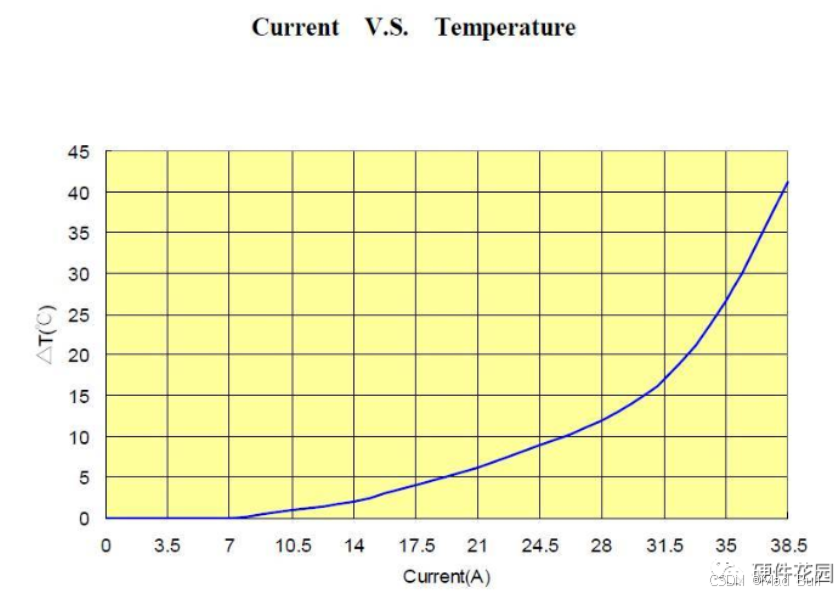

温升电流Irms通常定义为电感温度上升40℃时对应的电流值。当电感工作时，尤其是功率电感，温度会上升。温度上升通常与电感消耗的能量大小相关，而能量又与电流的有效值相关，所以温升电流通常被标示为Irms。这里也要注意，有的厂家会分别给出电感温度上升20℃和40℃时对应的电流值。

4.SRF 自谐振频率
在特定频率(SRF)下，电感的匝间电容将与电感L形成并联谐振，使电感变为调谐电路。

5.Isat 饱和电流

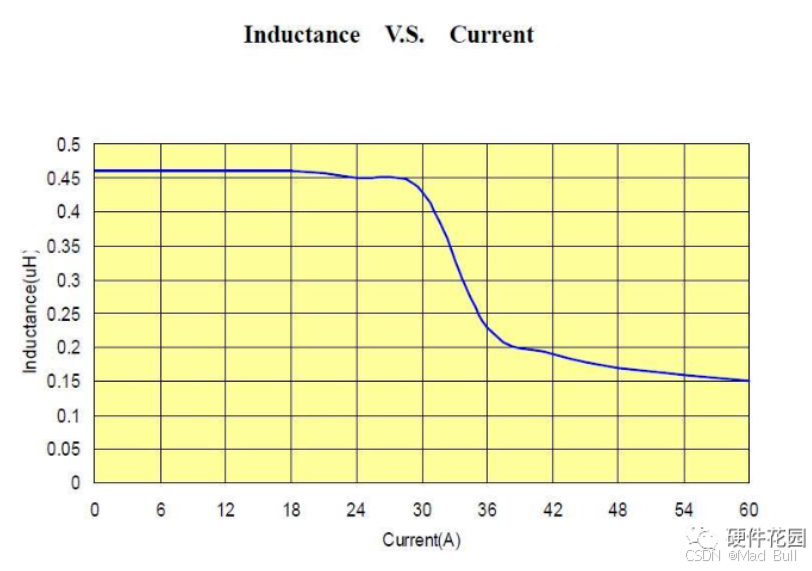

饱和电流Isat通常的定义为电感下降20%时对应的电流值。当流经电感上的电流逐渐增大时，磁芯会进入饱和状态，电感值会下降。最后，当磁芯完全饱和时，电感值会下降到相当于空心绕线的很小的感值。另外需要注意的是，有的厂家会把饱和电流定义为电感量下降10%或30%对应的电流值。

根据上述饱和电流和温升电流的描述，我们在电感选型的时候就需要根据我们电路实际中的最大电流来选择合适的电感参数，实际最大电流/0.8 不能大于饱和电流和温升电流。换句话说即饱和电流和温升电流哪个小就按照哪个来作为参考，0.8为电流裕量，例子：某电路电流最大值为8A，那我们需要选择的电感的饱和电流和温升电流均需要大于10A。

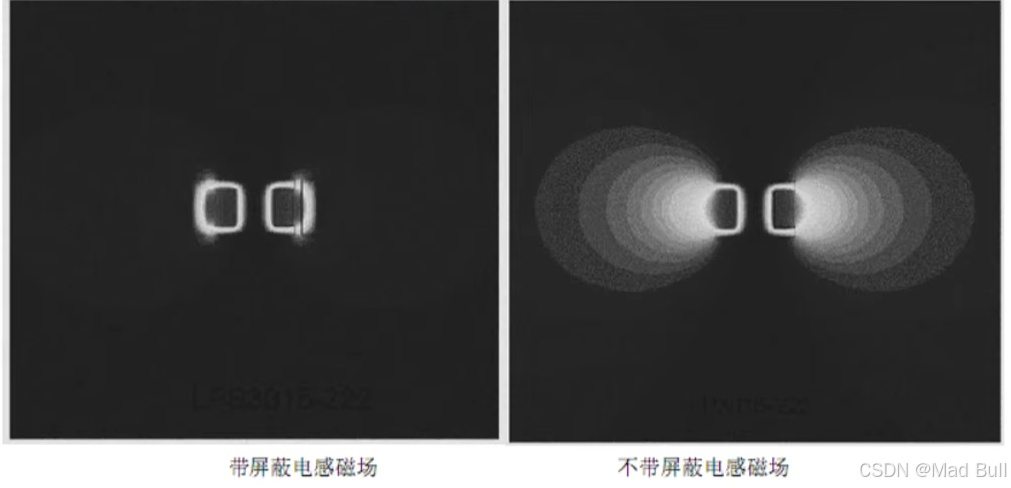

常用的电感均为屏蔽电感，非屏蔽电感容易造成电感对其他器件的辐射干扰，不建议使用。
