肖特基二极管

1、概述

肖特基二极管是一种利用金属与半导体接触形成的势垒（肖特基势垒），而非PN结进行工作的二极管。它以德国物理学家瓦尔特·肖特基命名。

1. 核心结构与工作原理

• 结构：传统的PN结二极管是半导体（硅Si）与半导体（硅Si）结合。而肖特基二极管是金属（如钼、铂、钨、金等）与N型半导体（通常是硅或砷化镓GaAs）接触形成的。
• 工作原理：当金属与N型半导体接触时，由于两者费米能级的不同，电子会从半导体流向金属，在接触面附近形成一个空间电荷区（耗尽层）和内建电场，这个区域的势垒就是肖特基势垒。
  • 正向偏压：当外加电压使金属接正极，半导体接负极时，内建电场被削弱，半导体中的电子可以轻易地越过这个相对较低的势垒流向金属，形成较大的正向电流。
  • 反向偏压：当金属接负极，半导体接正极时，内建电场增强，势垒增高，只有极少数的电子能从金属流向半导体，形成极小的反向漏电流。

---

2. 主要特点

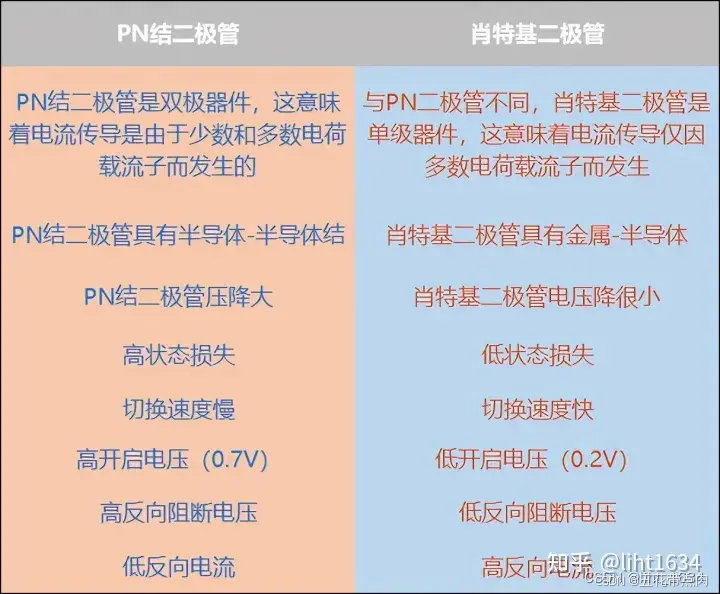

肖特基二极管最显著的特点都源于其金属-半导体结的结构，与普通PN结二极管相比：

特性	肖特基二极管	普通PN结二极管（快恢复二极管）
开启/正向电压 (Vf)	很低 (约0.15V - 0.45V)	较高 (约0.7V - 1.1V)
开关速度	极快 (反向恢复时间trr非常短)	较慢 (有少数载流子的存储效应，需要恢复时间)
反向恢复时间 (trr)
