二极管专题：二极管的反向恢复时间（动态特性）

前言

低频下，按电池理解二极管即可，但是当高频信号加在二极管两端时，就要考虑二极管的动态特性了。
二极管的单向导电特性并不十分理想，这是因为二极管的本质是有P型半导体和N型半导体接触形成的PN结。

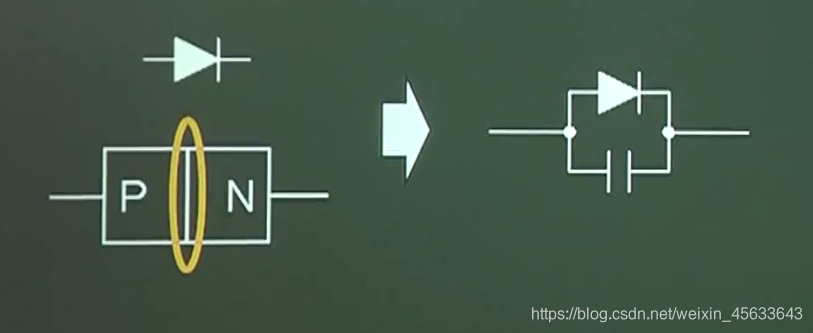

PN结除了除了构成单向到点的二极管外，还存在一个结电容：

结电容导致"双向"导电

结电容对二极管当然不是什么好事，这实际上使二极管可以流过一定量的反向电荷。

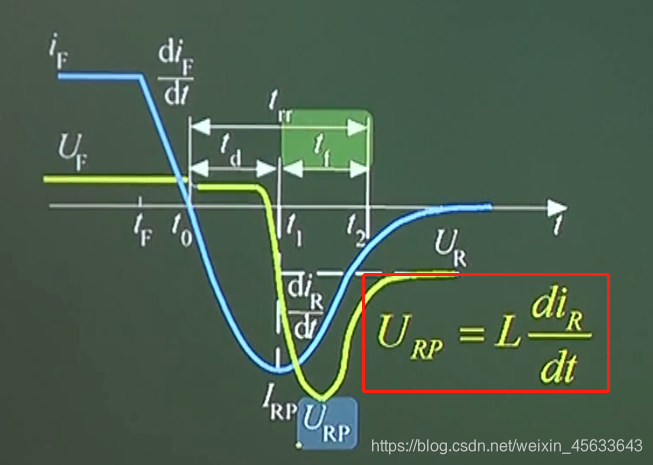

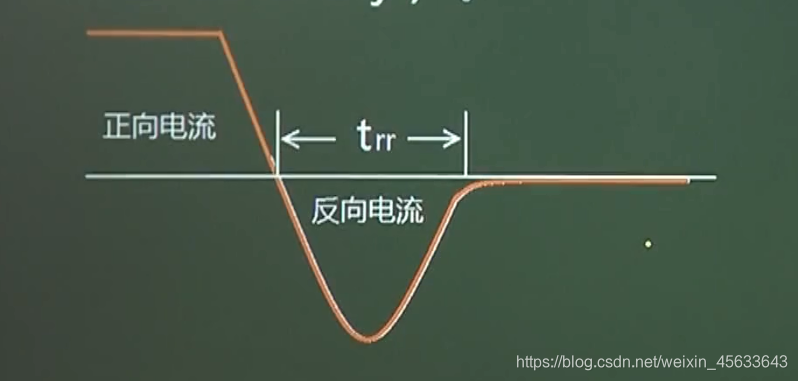

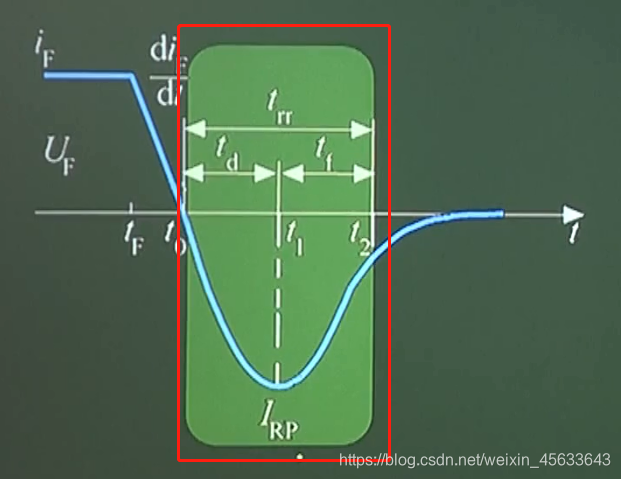

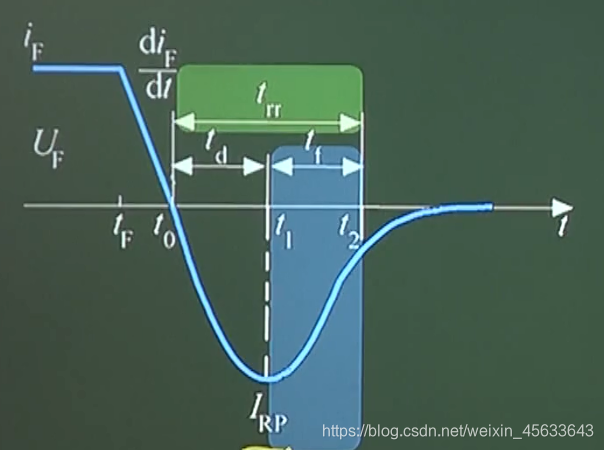

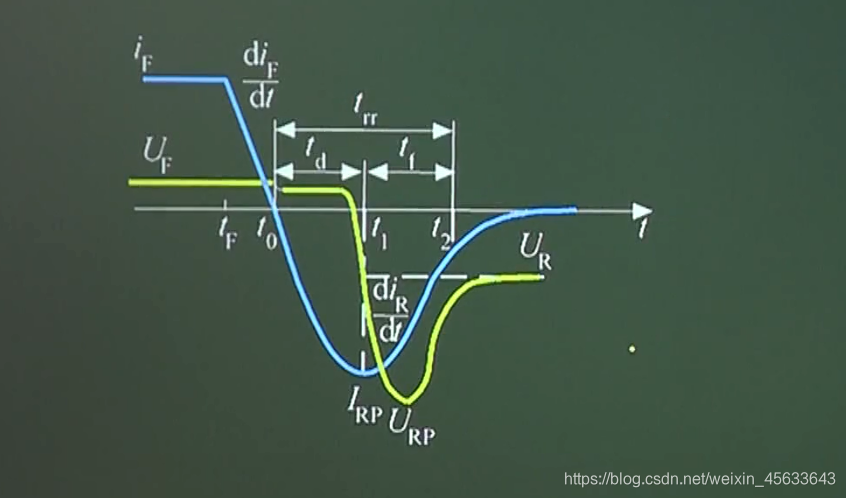

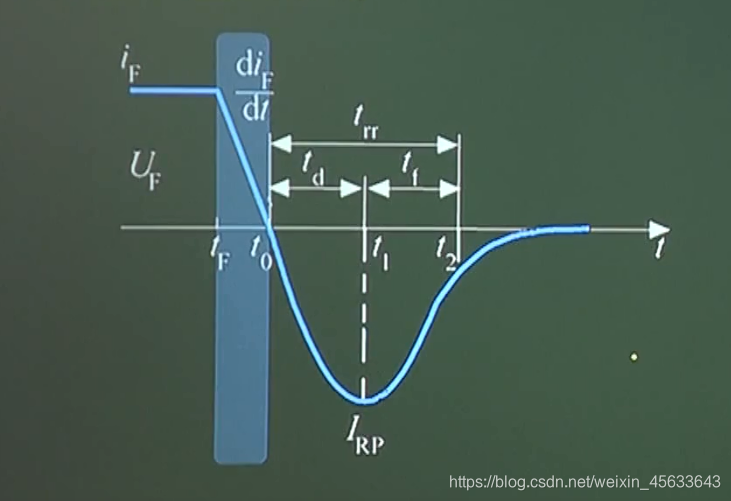

实际二极管需要一定的时间来恢复反向阻断能力。Trr称为反向恢复时间（reverse revovery）。

二极管的结电容大小

不同工艺结构可以使结电容的大小不一样。
1、点接触的PN结，可以减小结电容，但会降低二极管的通流能力。
2、面接触，通流能力强，但是结电容更大。
看下面两个例子：

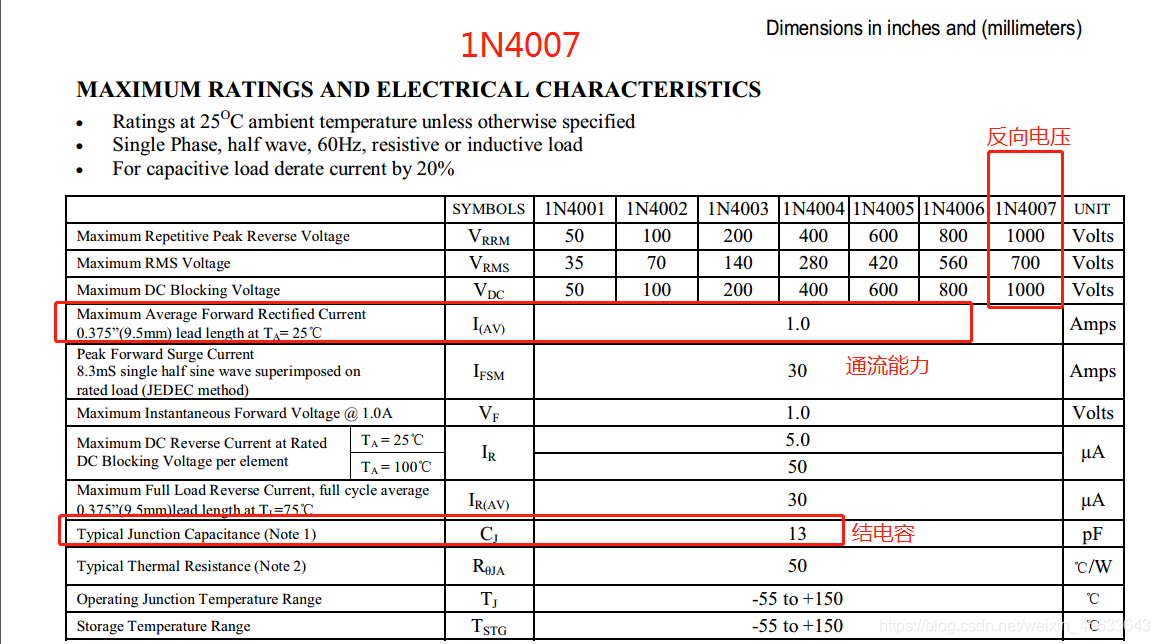

1N4007 (面接触型)

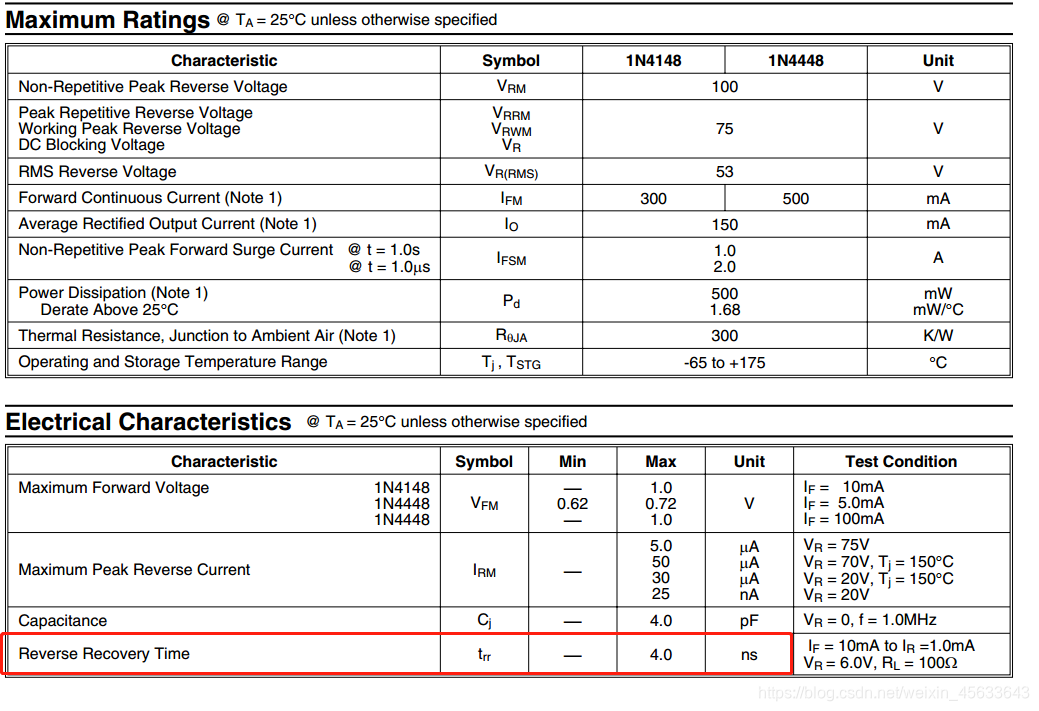

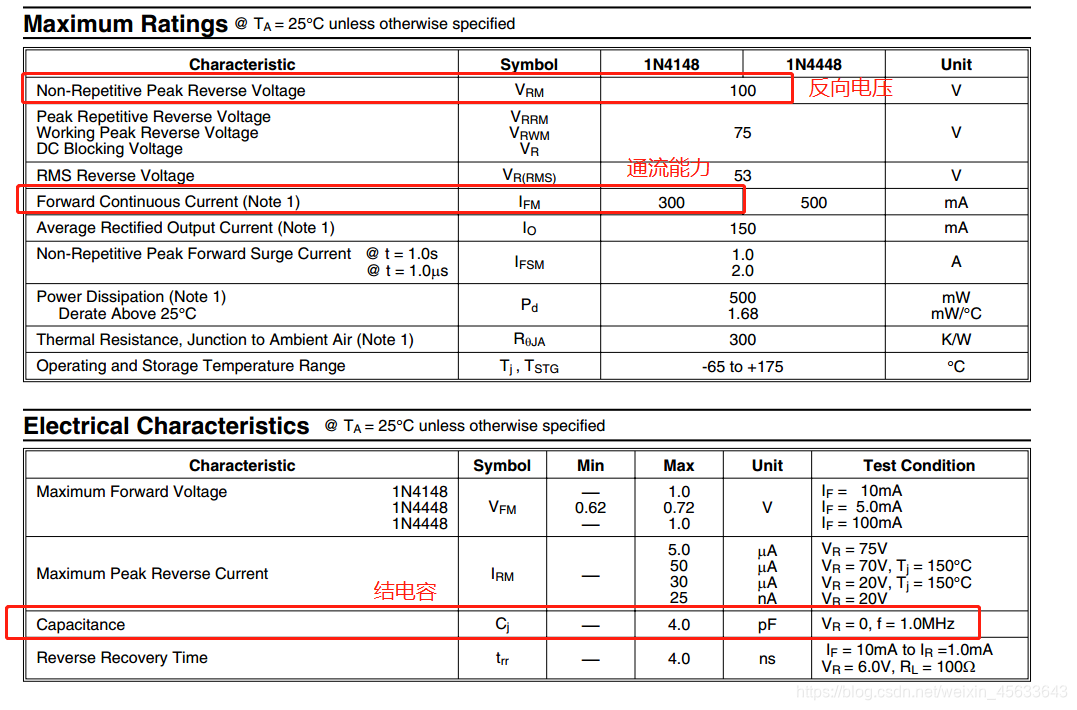

1N4148(点接触型)

结电容对单向导电性的影响

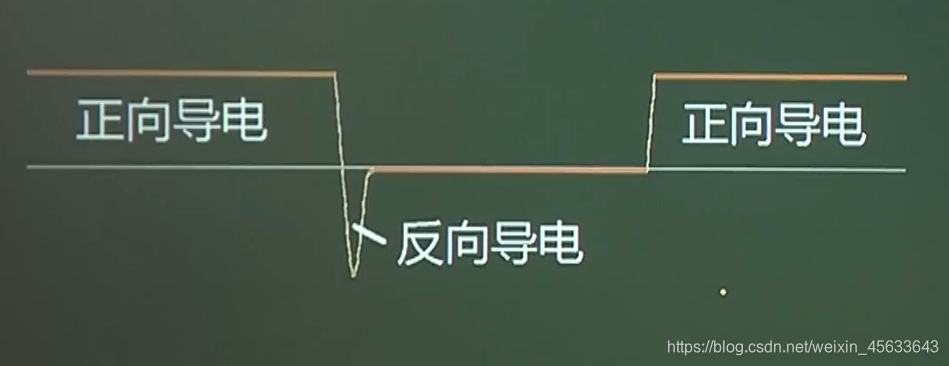

1、低频时，反向导电占整个周期的比例很小，二极管仍可以看成是单向导电的。
