硅基光电子集成

摩尔定律：摩尔定律是由英特尔（Intel）创始人之一戈登·摩尔（Gordon Moore）提出来的。其内容为：当价格不变时，集成电路上可容纳的元器件的数目，约每隔18-24个月便会增加一倍，性能也将提升一倍。
1990年以前，RF电路在集成电路中片上需要电感和电容，不可以大规模集成，在21世纪以后；
2004年，毫米波、THz波段的收发
2012年，在集成芯片上进行光的传输
工艺支撑：CMOS
一、硅基光电子的发展趋势

1. 标准的光电模块，有利于产业化；
2. 具有成熟的设计包；
   硅基电子集成：快速EM仿真设计
   硅基光电子集成：可以在软件上进行光路和电路的仿真
3. 从模块设计转向系统设计；
   二、波导
4. 金属导线、光波导

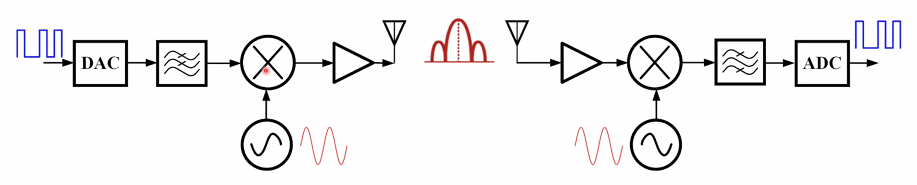

5. 无线射频系统：数字信号与微波信号之间的转换

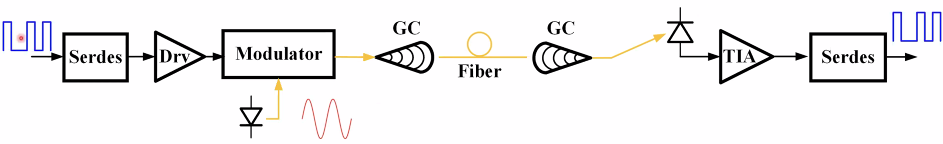

   光通信系统：电-光调制
   激光器产生固定功率载波，不携带信号，通过对载波信号调制，将信息调制到光载波上。

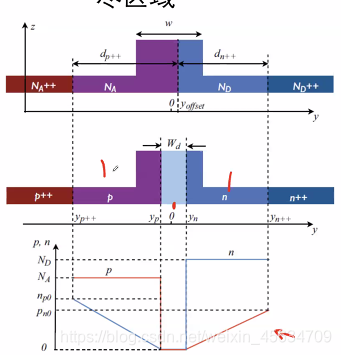

6. 耗尽层调制器

4. Mach Zehnder Modulator
调制带宽大（~300GHz）、低光学损耗

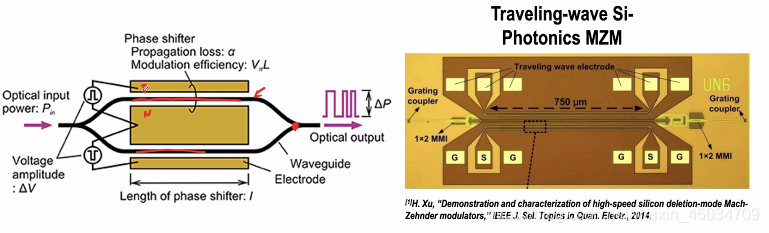

行波式

驱动电路

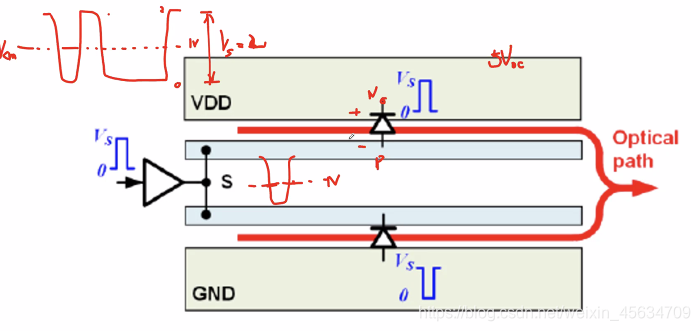

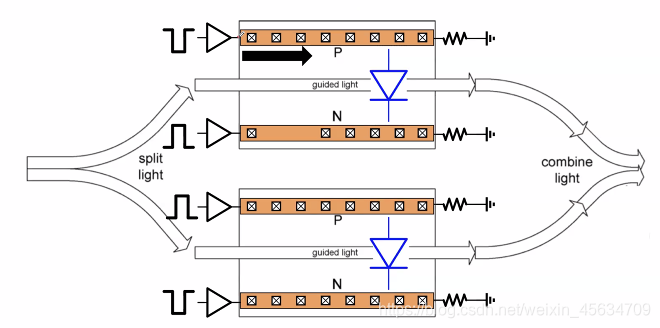

（1）单端Push-pull驱动方式：需要VDD（高电压）和GND（低电压）

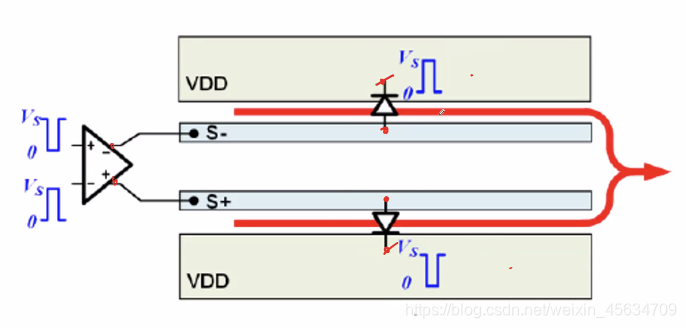

（2）差分驱动（需要一个VDD）

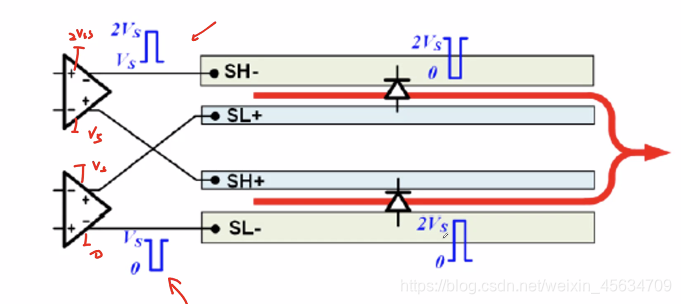

（3）双差分Push-pull驱动方式
等效驱动电压翻倍

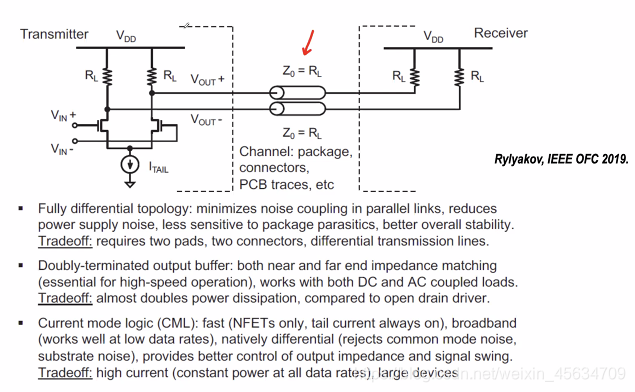

（4）电流模式逻辑（CML）

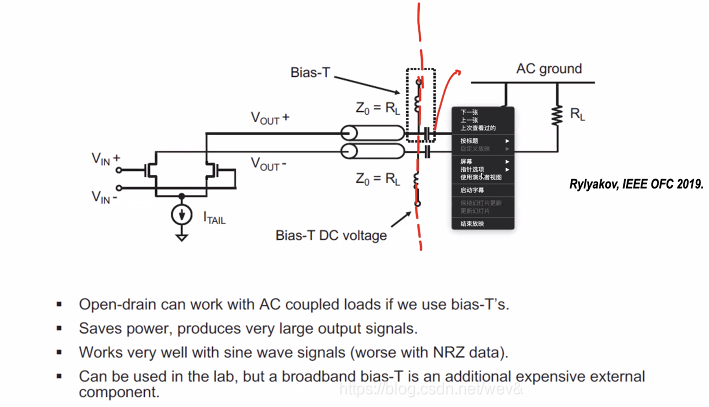

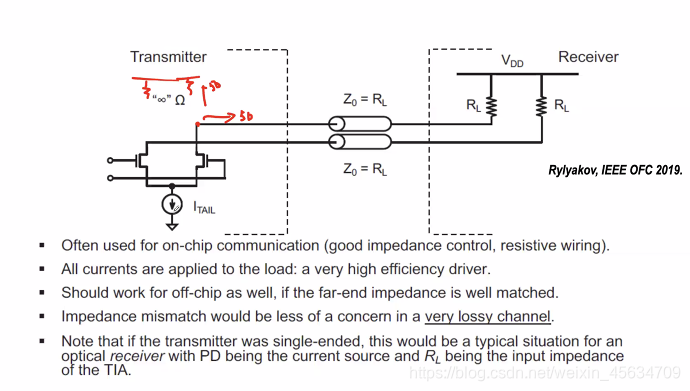

（5）Open Drain Driver

(6) Open Drain Driver with AC copuling(现在商用常用的架构)

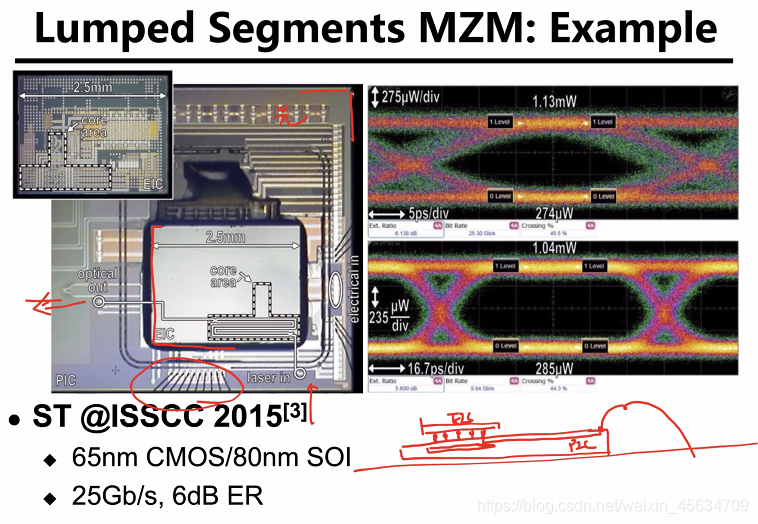

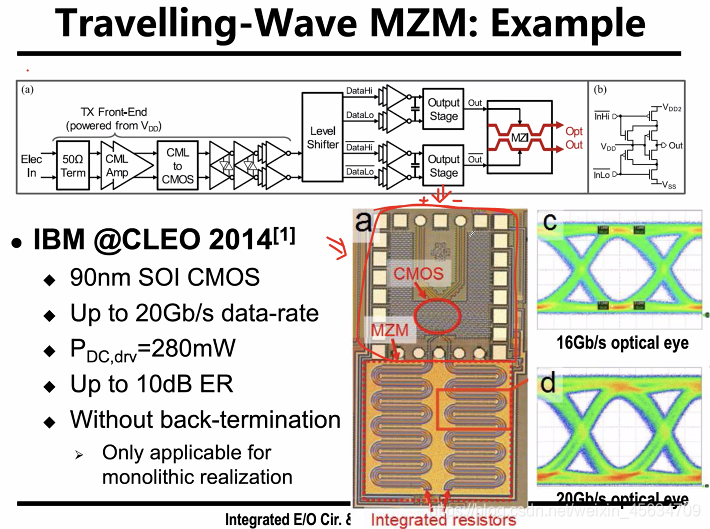

Traveling-Wave MZM:Example(光、电模块的单片集成)

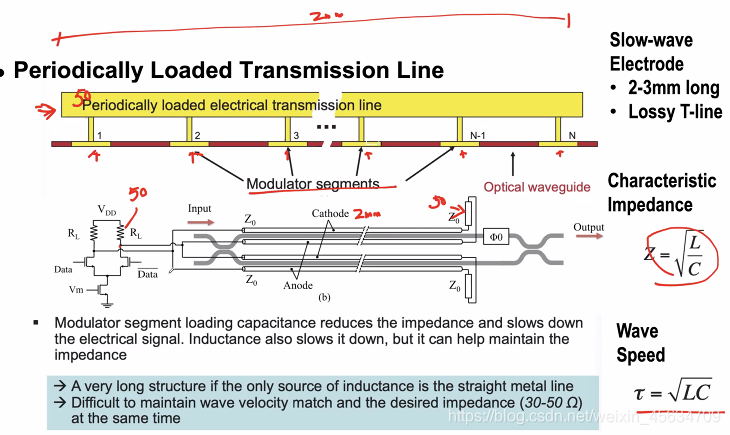

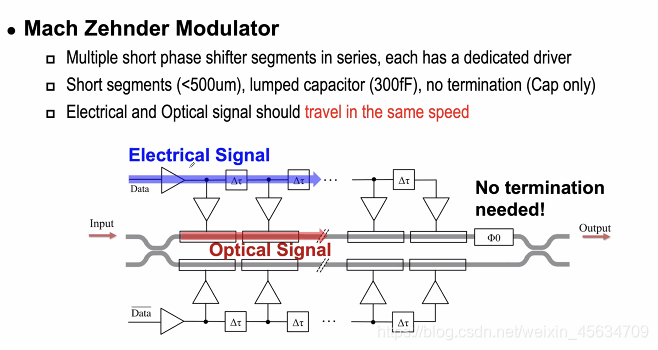

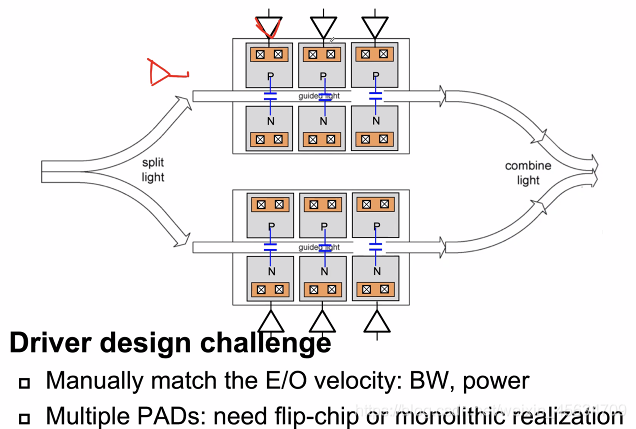

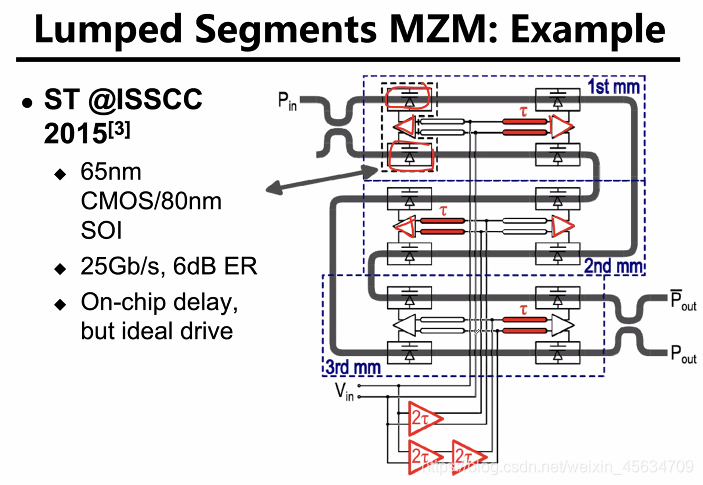

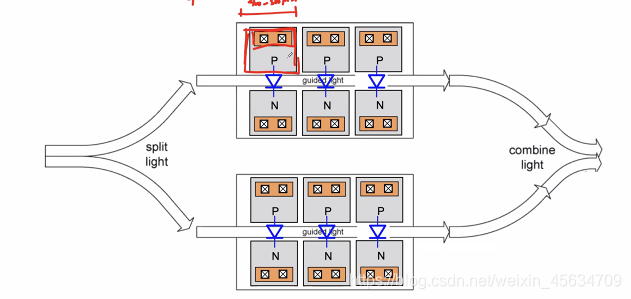

Lumped segments MZM


无终端需要

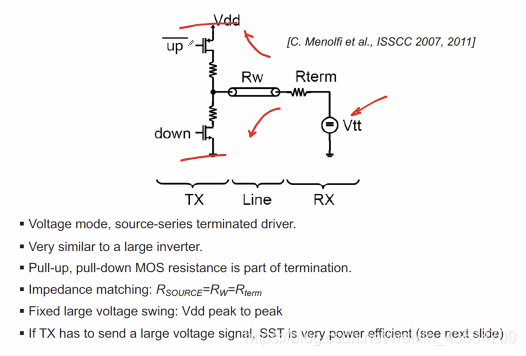

Source-series terminated(SST)
电压驱动器的耗功率小

外调制（在光路上调制）

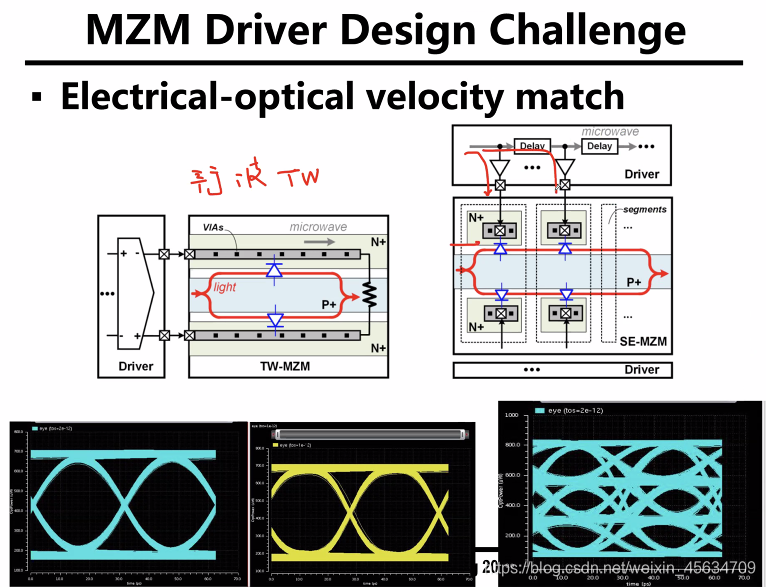

challenge 1: 电光电压匹配

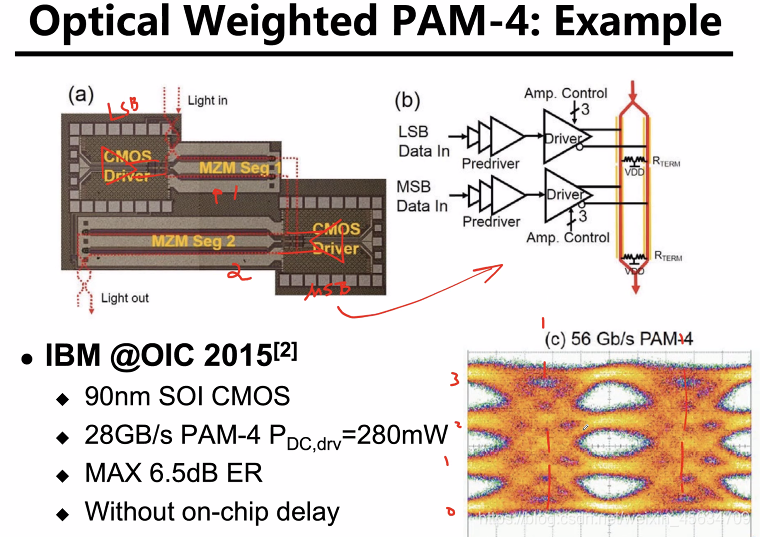

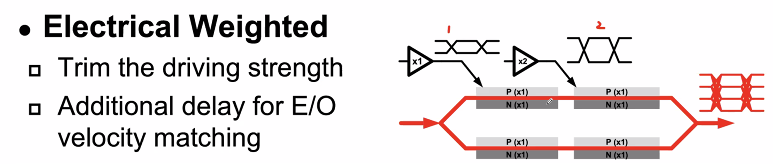

0，1，2，3，4…多路逻辑数字信号

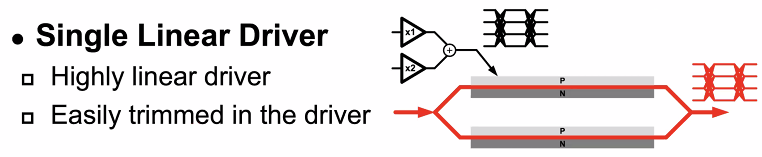

驱动在放大信号器件上的调制，上面为光路上的调制；

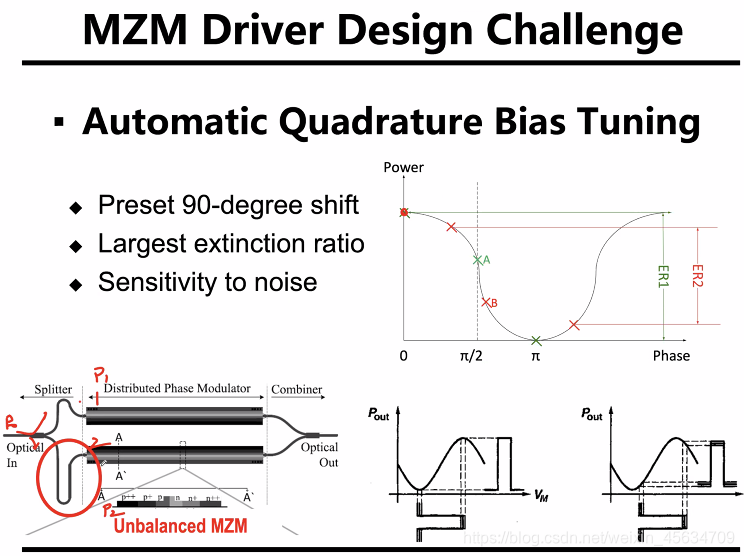

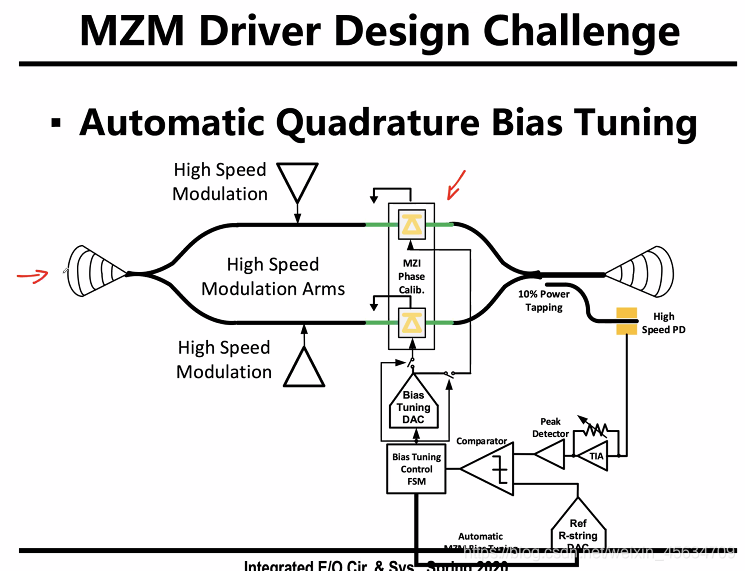

challenge 2: 偏置点波动

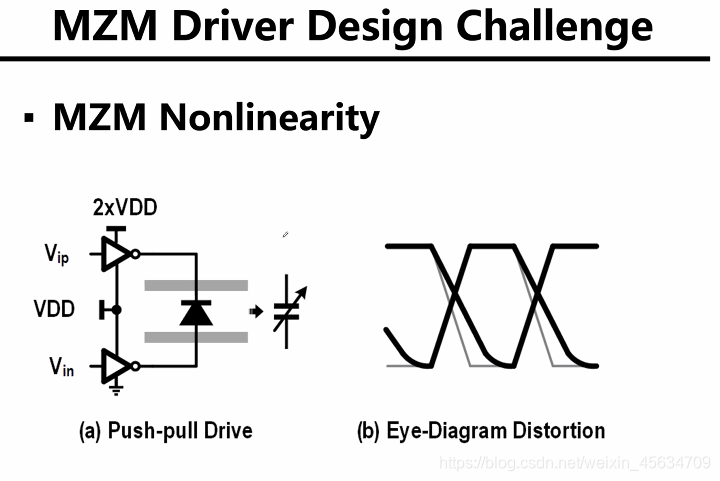

chalenge 3: 负载电容被调制，输出波形的上升、下降非线性
