整理笔记:OSI,TCP/IP,五层协议的体系结构,以及各层协议(ftp、smtp、pop3、imap、icmp、telnet、arp、ppp协议等)。

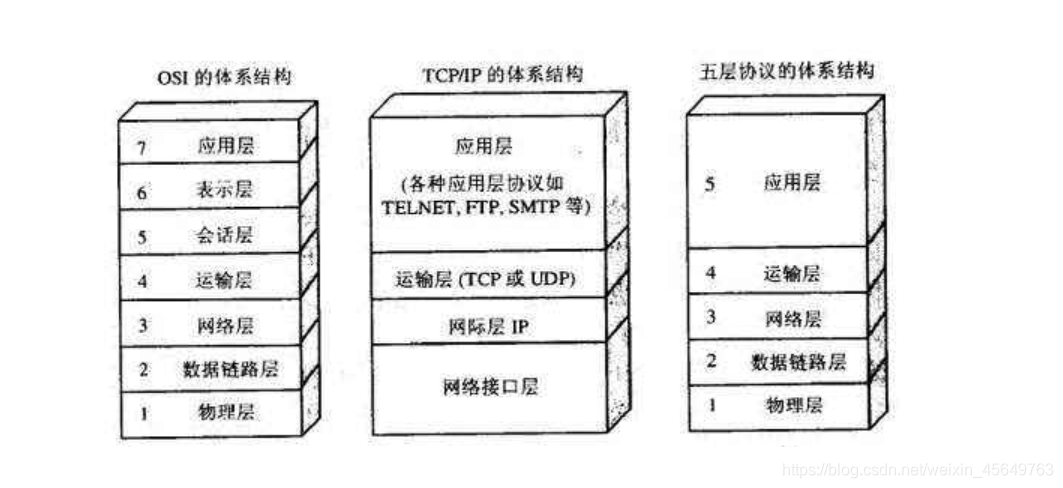

三种模型的体系结构

在这里插入图片描述

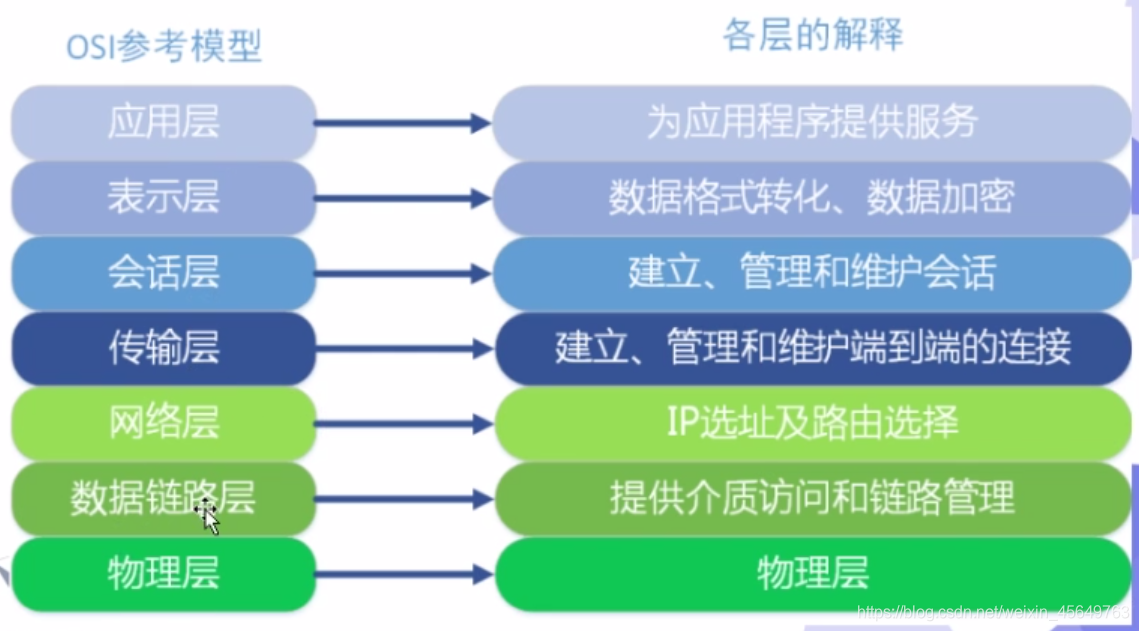

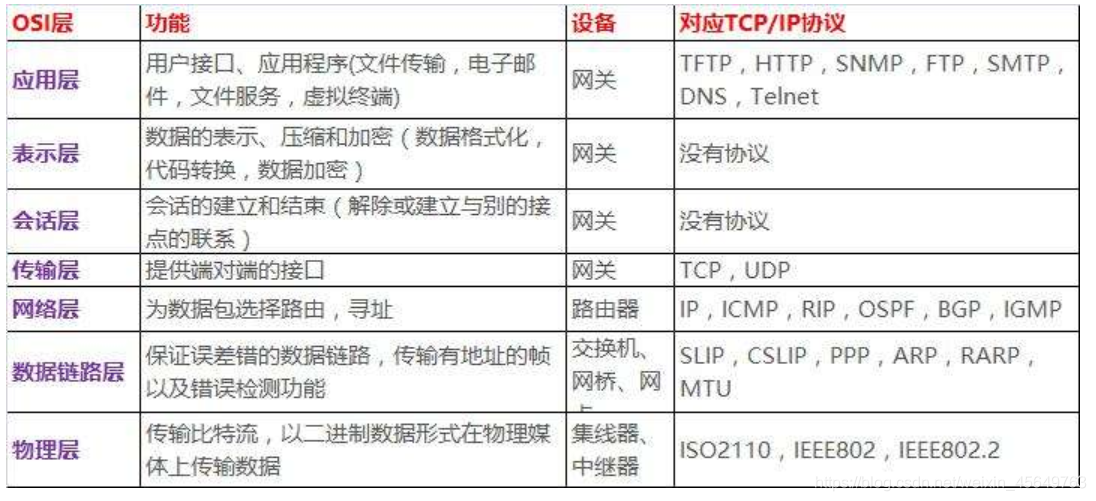

每层的功能及协议

在这里插入图片描述
在这里插入图片描述

协议的定义及几种重要的协议

为了使数据在网络上从源到达目的,网络通信的参与方必须遵循相同的规则,这套规则称为协议(protocol),它最终体现为在网络上传输的数据包的格式。

协议由三个要素组成,分别是语法、语义、同步

1.语法:确定通信双方"如何讲",定义了数据格式,编码和信号电平等.
2.语义:确定通信双方"讲什么",定义了用于协调同步和差错处理等控制信息.(指出需要发出何种控制信息、完成何种动作以及做出何种响应。)
3.同步:确定通信双方"讲话的次序",定义了速度匹配和排序等(详细说明这些事件实现的顺序(例如,若出现某个事件,则接着做某个动作)。

应用层协议

ftp协议

1.FTP(File Transfer Protocol,文件传输协议) 是 TCP/IP 协议组中的协议之一。FTP协议包括两个组成部分,其一为FTP服务器,其二为FTP客户端。其中FTP服务器用来存储文件,用户可以使用FTP客户端通过FTP协议访问位于FTP服务器上的资源。在开发网站的时候,通常利用FTP协议把网页或程序传到Web服务器上。此外,由于FTP传输效率非常高,在网络上传输大的文件时,一般也采用该协议。
默认情况下FTP协议使用TCP端口中的 20和21这两个端口,其中20用于传输数据,21用于传输控制信息。但是,是否使用20作为传输数据的端口与FTP使用的传输模式有关,如果采用主动模式,那么数据传输端口就是20;如果采用被动模式,则具体最终使用哪个端口要服务器端和客户端协商决定。

使用两个独立的连接的好处就是使协议更加简单和容易实现,同时在传输文件时还可以利用控制连接对文件的传输进行控制。如:客户发送“请求终止传输”。

ftp协议的两种工作原理

FTP支持两种模式,一种方式叫做Standard (也就是 PORT方式,主动方式),一种是 Passive(也就是PASV,被动方式)。 Standard模式 FTP的客户端发送 PORT 命令到FTP服务器。Passive模式FTP的客户端发送 PASV命令到 FTP Server。

Port

FTP 客户端首先和FTP服务器的TCP 21端口建立连接,通过这个通道发送命令,客户端需要接收数据的时候在这个通道上发送PORT命令。 PORT命令包含了客户端用什么端口接收数据。在传送数据的时候,服务器端通过自己的TCP 20端口连接至客户端的指定端口发送数据。 FTP server必须和客户端建立一个新的连接用来传送数据。

Passive

在建立控制通道的时候和Standard模式类似,但建立连接后发送的不是Port命令,而是Pasv命令。FTP服务器收到Pasv命令后,随机打开一个高端端口(端口号大于1024)并且通知客户端在这个端口上传送数据的请求,客户端连接FTP服务器此端口,通过三次握手建立通道,然后FTP服务器将通过这个端口进行数据的传送。

很多防火墙在设置的时候都是不允许接受外部发起的连接的,所以许多位于防火墙后或内网的FTP服务器不支持PASV模式,因为客户端无法穿过防火墙打开FTP服务器的高端端口;而许多内网的客户端不能用PORT模式登陆FTP服务器,因为从服务器的TCP 20无法和内部网络的客户端建立一个新的连接,造成无法工作。

smtp协议

SMTP是一种提供可靠且有效的电子邮件传输(传送)的协议。SMTP是建立在FTP文件传输服务上的一种邮件服务,主要用于系统之间的邮件信息传递,并提供有关来信的通知。SMTP独立于特定的传输子系统,且只需要可靠有序的数据流信道支持,SMTP的重要特性之一是其能跨越网络传输邮件,即“SMTP邮件中继”。使用SMTP,可实现相同网络处理进程之间的邮件传输,也可通过中继器或网关实现某处理进程与其他网络之间的邮件传输。

smtp协议的工作过程

SMTP协议的工作过程可分为如下3个过程:
(1)建立连接:在这一阶段,SMTP客户请求与服务器的25端口建立一个TCP连接。一旦连接建立,SMTP服务器和客户就开始相互通告自己的域名,同时确认对方的域名。
(2)邮件传送:利用命令,SMTP客户将邮件的源地址、目的地址和邮件的具体内容传递给SMTP服务器,SMTP服务器进行相应的响应并接收邮件。
(3)连接释放:SMTP客户发出退出命令,服务器在处理命令后进行响应,随后关闭TCP连接。

smtp协议的缺点

1.smtp不能传送可执行文件或者其他的二进制文件对象。
2.smtp限于传送7位的ASCII码。
3.smtp服务器会拒绝超过一定长度的邮件。
4.某些smtp的实现并没有完全按照smtp的互联网标准。如,回车、换行的删除和增加。

在这种情况下,就提出了通用互联网邮件补充协议–>MIME
MIME并没有改动或者取代smtp。MIME的意图是继续使用原来的邮件格式。但增加了邮件主机的结构,并定义了传送非ASCII码的编码规则。

pop3协议和imap协议

POP3是Post Office Protocol 3的简称,即邮局协议的第3个版本,它规定怎样将个人计算机连接到Internet的邮件服务器和下载电子邮件的电子协议。它是因特网电子邮件的第一个离线协议标准==,POP3允许用户从服务器上把邮件存储到本地主机(即自己的计算机)上,同时删除保存在邮件服务器上的邮件,而POP3服务器则是遵循POP3协议的接收邮件服务器,用来接收电子邮件的。

IMAP全称是Internet Mail Access Protocol,即交互式邮件存取协议,它是跟POP3类似邮件访问标准协议之一。不同的是,开启了IMAP后,您在电子邮件客户端收取的邮件仍然保留在服务器上,同时在客户端上的操作都会反馈到服务器上,如:删除邮件,标记已读等,服务器上的邮件也会做相应的动作。所以无论从浏览器登录邮箱或者客户端软件登录邮箱,看到的邮件以及状态都是一致的。

Telnet协议

1.Telnet协议是TCP/IP协议族中的一员,是Internet远程登录服务的标准协议和主要方式。
2.它为用户提供了在本地计算机上完成远程主机工作的能力。在终端使用者的电脑上使用telnet程序,用它连接到服务器。
3.终端使用者可以在telnet程序中输入命令,这些命令会在服务器上运行,就像直接在服务器的控制台上输入一样。可以在本地就能控制服务器。要开始一个telnet会话,必须输入用户名和密码来登录服务器。Telnet是常用的远程控制Web服务器的方法。

网络层

icmp协议

ICMP(Internet Control Message Protocol)Internet控制报文协议。它是TCP/IP协议簇的一个子协议,用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据,但是对于用户数据的传递起着重要的作用。

icmp差错报文的类型

icmp报文的种类有两种,即icmp的差错报告报文和icmp询问报文。
差错报文共有四种,终点不可达、时间超过、参数问题、改变路由。

1.终点不可达
当路由器发送的数据报不能发送到指定目的地时,或者说当路由器不能够给数据报找到路由或主机不能够交付数据报时,就丢弃这个数据报,然后向发送数据报的源主机设备发回一个终点不可达数据报文。
2.时间超过
(1). 当路由器接收到的数据报的TTL生命周期字段值为0时,路由器会把该数据报丢弃掉,并向源主机发回一个ICMP超时报文。
(2). 另外,当目标主机在规定时间内没有收到所有的数据分片时,会把已经收到的所有数据分片丢弃,并向源主机发回一个ICMP超时报文。在超时报文中,代码0只能给路由器使用,表示生存周期字段值为0,代码1只能给目的主机使用,它表示在规定的时间内,目的主机没有收到所有的数据分片。

3.参数问题
当目的主机或者路由器收到的数据报的首部中有的字段的值不正确时,就丢弃该数据报。并向源点发送参数问题报文。
4.改变路由(重定向)
路由器把改变路由报文发送给主机,让主机知道下次应将数据报文发送给另外的路由器。(可进行刚好的路由)

icmp协议的工作过程

CMP提供一致易懂的出错报告信息。发送的出错报文返回到发送原数据的设备,因为只有发送设备才是出错报文的逻辑接受者。发送设备随后可根据ICMP报文确定发生错误的类型,并确定如何才能更好地重发失败的数据包。但是ICMP唯一的功能是报告问题而不是纠正错误,纠正错误的任务由发送方完成。
我们在网络中经常会使用到ICMP协议,比如我们经常使用的用于检查网络通不通的Ping命令(Linux和Windows中均有),这个“Ping”的过程实际上就是ICMP协议工作的过程。还有其他的网络命令如跟踪路由的Tracert命令也是基于ICMP协议的。

数据链路层

arp协议

地址解析协议,即ARP(Address Resolution Protocol),是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机,并接收返回消息,以此确定目标的物理地址;

arp协议的工作过程

主机A的IP地址为192.168.1.1,MAC地址为0A-11-22-33-44-01;
主机B的IP地址为192.168.1.2,MAC地址为0A-11-22-33-44-02;

当主机A要与主机B通信时,地址解析协议可以将主机B的IP地址(192.168.1.2)解析成主机B的MAC地址,以下为工作流程:

第1步:根据主机A上的路由表内容,IP确定用于访问主机B的转发IP地址是192.168.1.2。然后A主机在自己的本地ARP缓存中检查主机B的匹配MAC地址。
第2步:如果主机A在ARP缓存中没有找到映射,它将询问192.168.1.2的硬件地址,从而将ARP请求帧广播到本地网络上的所有主机。源主机A的IP地址和MAC地址都包括在ARP请求中。本地网络上的每台主机都接收到ARP请求并且检查是否与自己的IP地址匹配。如果主机发现请求的IP地址与自己的IP地址不匹配,它将丢弃ARP请求。
第3步:主机B确定ARP请求中的IP地址与自己的IP地址匹配,则将主机A的IP地址和MAC地址映射添加到本地ARP缓存中。
第4步:主机B将包含其MAC地址的ARP回复消息直接发送回主机A。
第5步:当主机A收到从主机B发来的ARP回复消息时,会用主机B的IP和MAC地址映射更新ARP缓存。本机缓存是有生存期的,生存期结束后,将再次重复上面的过程。主机B的MAC地址一旦确定,主机A就能向主机B发送IP通信了。

ppp协议

点到点协议(Point to Point Protocol,PPP)是为在同等单元之间传输数据包这样的简单链路设计的链路层协议。 这种链路提供全双工操作,并按照顺序传递数据包。设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据,使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。PPP具有以下功能:
(1)PPP具有动态分配IP地址的能力,允许在连接时刻协商IP地址;
(2)PPP支持多种网络协议,比如TCP/IP、NetBEUI、NWLINK等;
(3)PPP具有错误检测能力,但不具备纠错能力,所以ppp是不可靠传输协议;
(4)无重传的机制,网络开销小,速度快。
(5)PPP具有身份验证功能。
(6) PPP可以用于多种类型的物理介质上,包括串口线、电话线、移动电话和光纤(例如SDH),PPP也用于Internet接入。

ppp协议是计算机个ISP(internet service provider)之间进行通信的协议。
