国外典型复杂电磁环境构建系统介绍（3）

诺·格公司电磁环境作战模拟器（CEESIM）简介

2018年6月21日，诺斯罗普·格鲁曼公司举办了一年一度的电磁环境作战模拟器（CEESIM）用户交流论坛。通过这个窗口，用户有机会与诺·格的系统工程师分享操作心得。会议还包括硬件演示，用户培训课程以及关于未来电磁频谱测试的讨论。

诺·格公司地面和航空电子C4ISR部门项目主管乔·唐尼表示“12年前我们推出这个用户交流论坛，已经吸收了客户的大量反馈意见，并将其转化为CEESIM新的功能和配置。”

用户反馈开发的解决方案之一是先进脉冲发生器（APG）的集成微波组件（IMA）版。APG通过使用直接数字合成器技术生成射频波形，该技术具有诸如缩短校准时间，提高分辨率和精度，更宽带宽脉冲内调制，更高调制采样速率以及通过降低RF部件计数降低成本和提高系统可靠性等优势。该系统还包括一个更新的用户界面，旨在更直观并增加定制。IMA版将为需要高保真度到达时间差仿真的高级传感器提供新颖、经济高效的解决方案。IMA APG是下一代COTS封装的基石，可提供真正的即插即用，模块化和可扩展性。

电磁环境作战模拟器（CEESIM）提供模拟射频多个同时发射信号的静态/动态属性，以图逼真地模拟真实战场电磁状态，是测试和验证复杂电子战设备有效性的最具成本效益的手段。

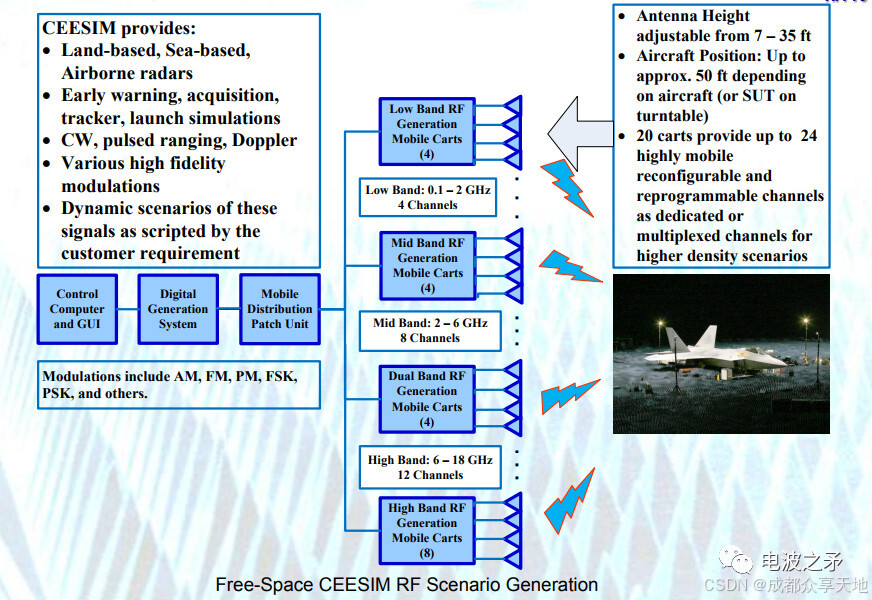

2013年，诺·格公司使用CEESIM，为美国空军搭建了AN / ALR-69雷达系统的验证环境。CEESIM可以提供陆基、海基和机载多种雷达的电磁环境。

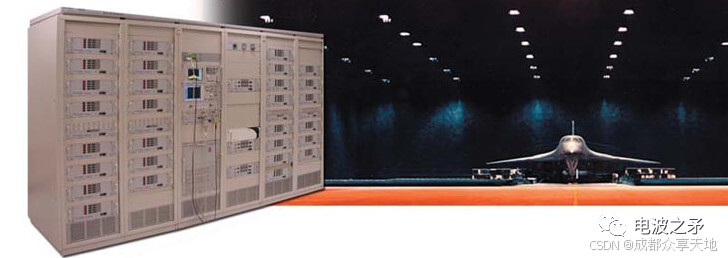

在其各种配置中，CEESIM可以产生复杂的动态电磁环境，用于直接注入或自由空间辐射到EW系统中，具有无与伦比的保真度，准确性和经济性。随着CEESIM最新技术的发展，先进的脉冲发生（APG），高速直接数字合成器（DDS）技术被用于生成逼真的电子战和通信，导航，和识别（CNI）信号环境，可用各种脉冲特征的复杂调制信号模拟。APG功能为用户提供了显着的优势，包括更高的采样率，更宽带宽，更高的精度和分辨率以及更短的校准时间。该功能还有助于减少RF部件的数量，从而降低成本并提高系统可靠性。

CEESIM特点：

• 通用性
• 完全动态的模拟
• 多达128种信号
• 强大的测试分析能力
• 标准的RF接口
• 最高支持8,192个瞬时发射器和平台
• 无与伦比的信号保真度

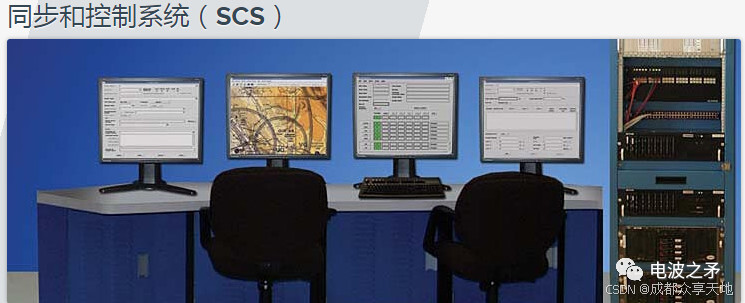

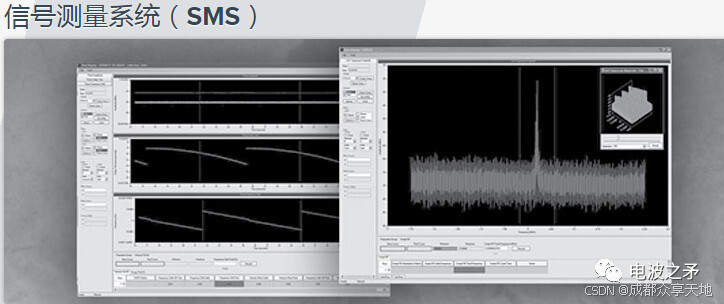

另外，Amherst系统公司的产品通过将CEESIM、实时IR / EO场景模拟器（RISS）和信号测量系统（SMS）相结合，可以无缝得协作，提供完整的多光谱模拟环境。这些产品的同步通过同步与控制系统（SCS）来实现，该产品允许对多个传感器环境的时间同步进行协调。

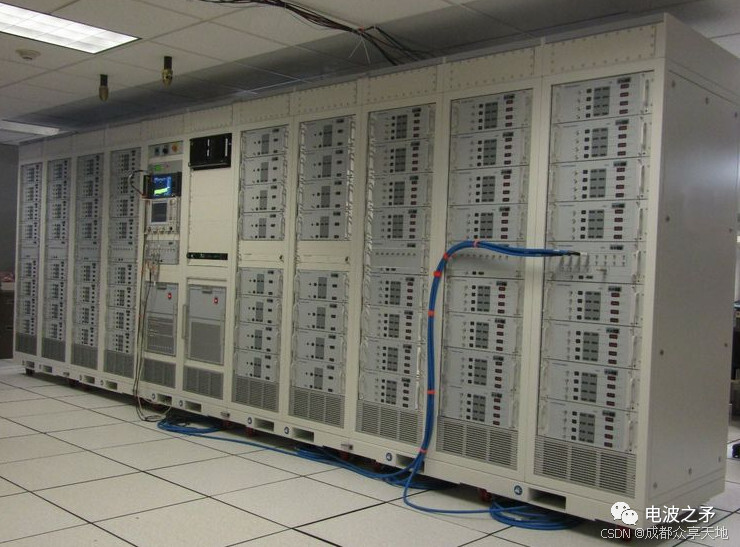

2018年5月7日，诺·格公司为美国海军的F-35战斗机研制了先进的测试环境，包括CEESIM，SMS和SCS系统。下图为交付给美国海军的设备。

同时，诺·格公司还推出便携式的CEESIM系统，这是一款紧凑型，低成本的模拟器系统，可用于电子对抗（EW）/电子战斗（EC）系统的所有阶段：提供高信号保真度和无与伦比的测试能力。应用包括实验室测试，以及需要有限脉冲密度的自由空间辐射场测试。此外，当与EW / EC系统结合使用时，可用于课堂培训，车载培训（OBT）和系统测试。
