目的

  1、学习并熟悉射频综合测试仪的使用。
  2、了解低噪声放大器的基本工作原理。
  3、学习使用射频综合测试仪对LNA进行网络分析以及频谱分析。
  4、熟悉对LNA进行频谱分析的一般步骤以及仪器的相关操作。
  5、掌握LNA基本参数的测量以及图解最佳匹配的方法。

---

一、原理

1、LNA

  低噪声放大器(LNA) 是射频接收机前段的主要部分。对于此种器件的考量，主要涉及噪声系数(NF)、增益(Gain)、输入反射损耗、稳定性、线性度、带宽、功耗。
  依据射频电路涉及的 折中 的思想。一个好的低噪声放大器应当具有这么几个特点：
  第一，由于位于射频接收机的前端（最前端），所以它应该具有较小的噪声。为了能够实现一直后面各级电路噪声对于系统的影响，它需要具有一定的增益。同时考虑到不能使其后的混频器过载从而产生非线性失真，LNA的增益不能过大。并且在它的工作频段内它应该是稳定的。
  第二，射频接收机中的信号一般都比较微弱，所以LNA应该是一个小信号放大器。并且由于信号的变化以及接收时其他较强的干扰信号的加入，低噪声放大器也必须具有很好的线性范围以及可以进行调节的增益。
  第三，由于低噪声放大器一般直接与天线相连接，所以应该与前端的电路进行很好的阻抗匹配，这样便于获得小的噪声。

2、双端口网络的S参数

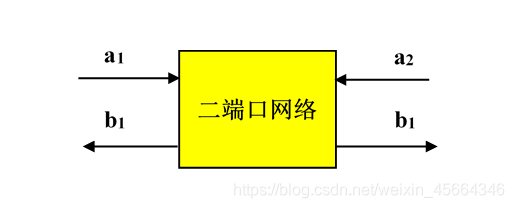

  S参数的引入：高频输入小信号可以看作是入射波；由于模块间的阻抗不匹配，会存在反射波；还有部分信号会通过模块，在另一端产生传输波。

  a.正向情况

$$\begin{gathered} b_1=S_{11}\ast a_1+S_{12}\ast a_2 \\ {b}_2=S_{21}\ast a_1+S_{22}\ast a_2 \\ {s}_{11}={\frac{b_1}{a_1}|}_{a_2=0} \\ {s}_{21}={\frac{b_2}{a_1}|}_{a_2=0} \end{gathered}$$

  b.反向情况

$$\begin{gathered} s_{22}={\frac{b_2}{a_2}|}_{a_1=0} \\ {s}_{21}={\frac{b_1}{a_2}|}_{a_1=0} \end{gathered}$$

  $S$参数的物理意义:
          $S_{11}$：正向反射系数，反映输入端匹配情况
          $S_{22}$：反向反射系数，反映输出端匹配情况
          $S_{21}$：正向功率传输系数，反映增益或者衰减
          $S_{12}$：反向功率传输系数，反映隔离度

3、TQP3M9009

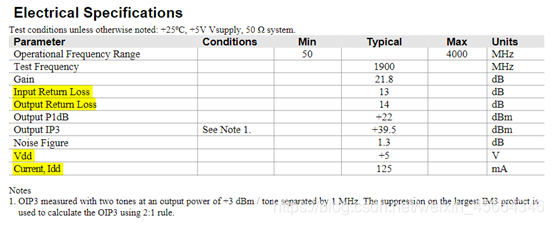

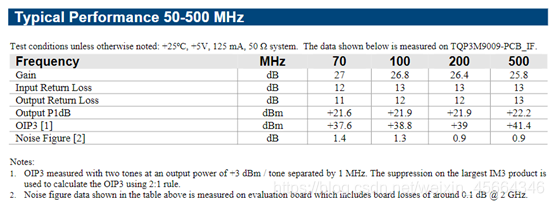

  TQP3M9009是一款3-pin、SOT-89贴片封装的可级联、高线性增益的放大器。工作频率覆盖 $50M-4GHz$，在$1.9GHz$下可以提供21.8dB的增益，此时OIP3为 $+39.5dBm$、NF为$1.3dB$。
  主要应用于中继器、移动基础设施、LTE/WCDMA/EDGE/CDMA以及通用无线设备。


  OIP3用两个音调测量，输出功率为 $+3dBm/音调$，相隔$1MHz$。对最大IM3产品的抑制用于使用$2:1$规则来计算OIP3。

二、要求

  学习使用射频综合测试仪对低噪声放大器进行频谱分析和网络分析。在确保电路相关链接准确无误之后再进行上电操作。
  实验过程中合理设置各参数。

三、内容

1、频谱分析

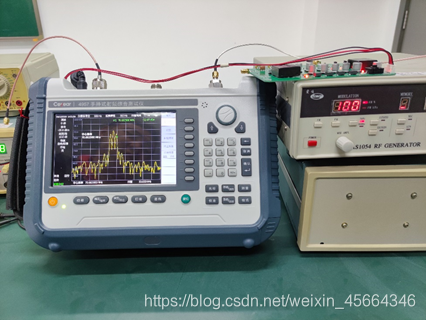

  1.1 电路连接

  1.2 首先打开信号发生器开关，调节频率为$50MHz$以上，幅度（“RF LEVEL”）为$300\mu V$以下。“MODULATION”模块选择“AM”，旋转旋钮使显示面板为“$0$”（此时是没有经过调制的信号）。注意幅度的单位一定是$\mu V$ ，信号发生器参数设置好之后再打开电源开关。

2、中心频率

  射频综合测试仪前面板选择“模式——频谱分析”
  射频综合测试仪前面板选择 “频率——中心频率”，设置中心频率为信号发生器的输出频率（信号发生器的输出频率可能有偏差，可以通过前面板“光标——峰值”查看中心频率）
  选择“频率——扫宽”，设置合适的扫宽频率（扫宽频率是整个面板显示的频率范围，例如：中心频率$100MHz$，扫宽$100KHz$，则显示面板最左端频率为$100MHz-50KHz$，显示面板最右端频率为$100MHz+50KHz$）
  在射频综合测试仪前面板选择“带宽/平均——分辨率带宽——手动”，可以设置合适的分辨率带宽，分辨率带宽越小，频谱越接近真实频谱
  在射频综合测试仪前面板选择“幅度/标尺——参考电平”，设置合适的参考电平，可以使图形上下移动（参考电平是最顶端的电平值）

  在信号发生器的“MODULATION”模块选择“AM”，旋转旋钮使显示面板为“$100$”（此时是经过AM调制的信号），重复以上测量步骤。此时频谱中会出现谐波。

四、网络分析

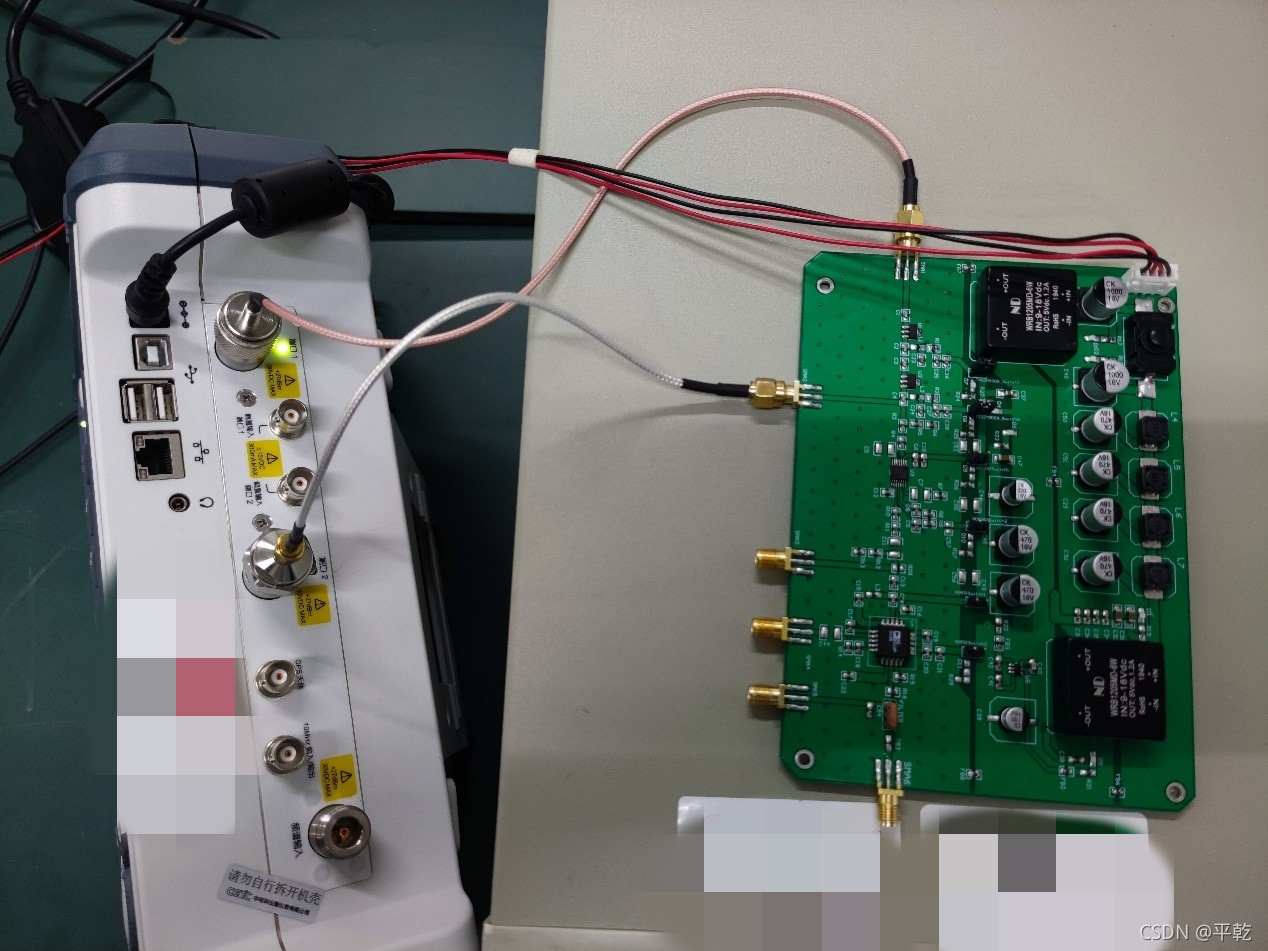

  1、电路连接

  2、在射频综合测试仪前面板选择“模式-网络分析”；在射频综合测试仪前面板选择“频率-起始频率”，设置起始频率为$50MHz$

  在射频综合测试仪前面板选择“频率——终止频率”，设置终止频率为$500MHz$

  在射频综合测试仪前面板选择“幅度/标尺——输出功率——低功率”

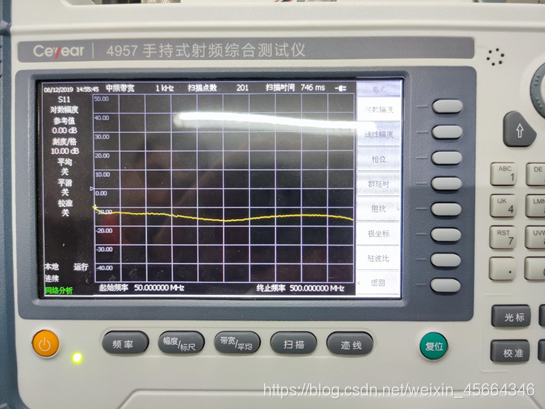

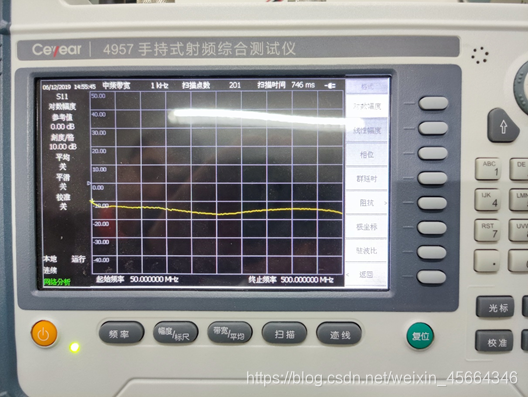

  在射频综合测试仪前面板选择“测量—— $S_{11}$——格式——对数幅度”（$S_{11}$表示在端口$2$端接匹配情况下，端口1的反射系数）

  在射频综合测试仪前面板选择“测量——格式——阻抗——$R+jx$”，同时设置终止频率为$6GHz$

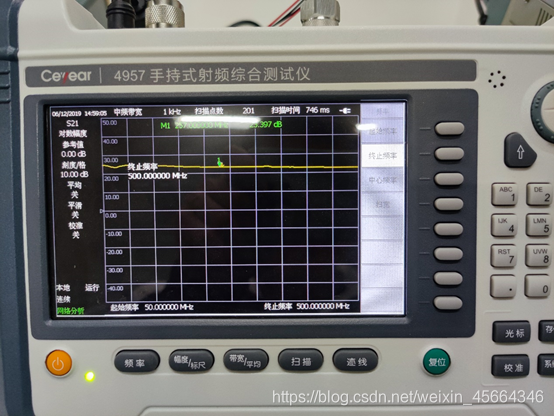

  在射频综合测试仪前面板选择“测量——$S_{21}$——格式——对数幅度”，同时设置终止频率为$500MHz$（$S_{21}$表示在端口2端接匹配情况下，端口1到端口2的增益)

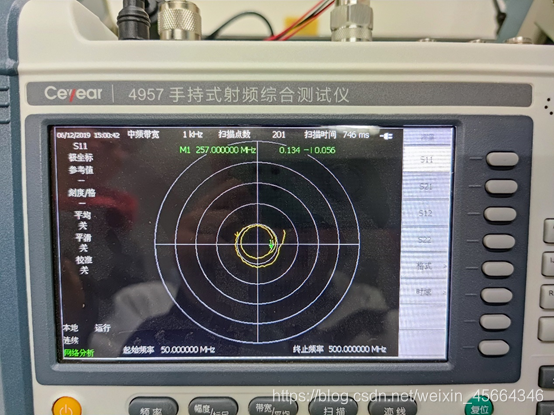

  在射频综合测试仪前面板选择“测量-格式-极坐标”，可以查看反射系数

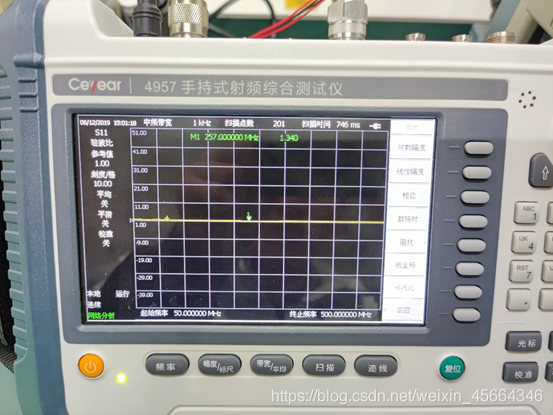

  在射频综合测试仪前面板选择“测量-格式-驻波比”，可以查看驻波比

  最佳阻抗匹配点的测量与选择：

五、分析

1、 TQP3M9009的工作频率范围在$50M-4GHz$，所以在给信号发生器设置中心频率时应当高于$50MHz$。对于射频小信号来说，电压幅度应当尽可能小一些。

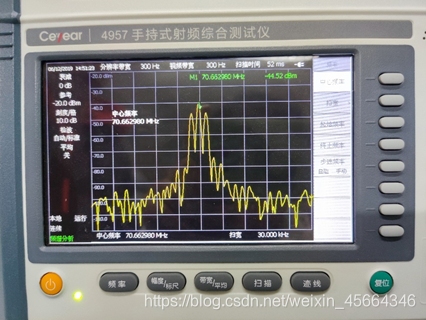

2、“扫宽”主要控制整个面板显示的频率的范围，应当根据频谱波形的相关特征选择合适的扫宽。我们此处设置的是$30kHz$。
3、“分辨率带宽”控制显示值与真实值的比率，一般情况下，分辨率带宽越小，频谱越接近真实频谱。通过调整，我们选择$300Hz$。
4、“参考电平”则是显示界面最顶端的电平值，变动可以引起信号图形的上下平移，获得最佳观测位置。通过改变其值以及观察波形，我们设置为$-20dBm$。
5、在对信号发生器的波形进行“AM”调制之后，频谱图上能看到明显的谐波分量。

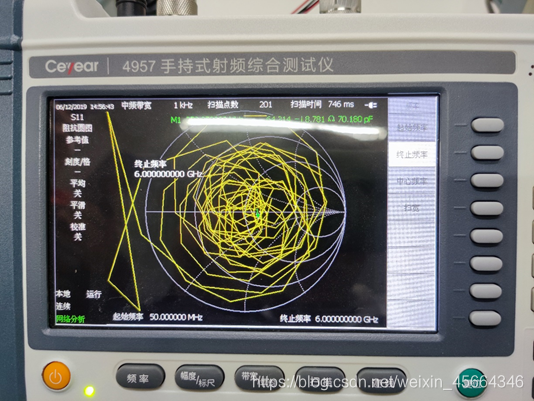

6、在$S_{11}$阻抗测量中，我们发现将截止频率设置为$6GHz$后，阻抗圆图比较乱，甚至出现了“溢出”。考虑可能原因是TQP3M9009的工作频率范围在$50M-4GHz$，$6GHz$的截止频率远远超出了其工作范围。同样地，在后续实验中，我们尝试将截止频率适当降低至$3GHz$左右，阻抗圆图未出现“溢出”。

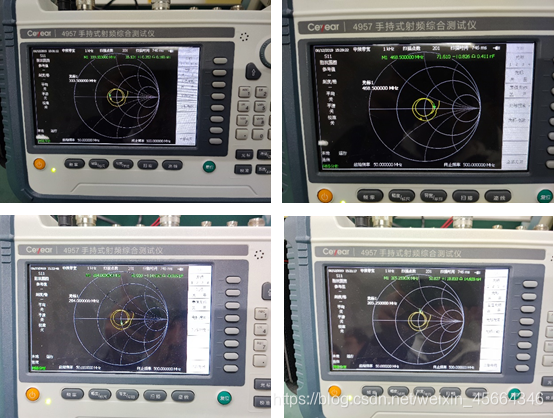

7、测试最后阶段我们在阻抗圆图中找到了四个最佳阻抗匹配点。他们的共同特点就是实部及其接近$50\Omega$，虚部及其接近$0$。

---

总结

1、 学习并熟悉了4957手持式射频综合测试仪的使用，掌握了在进行频谱分析以及网络分析的一般步骤和操作规范。
2、 了解并熟悉了射频综合测试仪中“扫宽”、“分辨率带宽”、“参考电平”等参数的实际意义以及对于仪器显示界面的影响。
3、 掌握了图解最佳阻抗匹配的方法以及实际意义。
4、 对于AM调制有了更深入的理解，直观感受到了调制对于一个信号的实际影响。
