11、quiver(x,y,u,v)

摘要：quiver plot以箭头形式显示速度矢量，在点(x,y)处有分量(u,v)。

对应的函数如下：

quiver(x,y,u,v)

参数：

参数	解释
x	1D或2D阵列、序列。箭头位置的x坐标
y	1D或2D阵列、序列。箭头位置的y坐标
u	1D或2D阵列、序列。箭头向量的x分量
v	1D或2D阵列、序列。箭头向量的y分量
c	1D或2D阵列、序列。箭头颜色

下面看一个简单的实例：

import matplotlib.pyplot as plt
import numpy as np
x,y = np.meshgrid(np.arange(-2, 2, .2), np.arange(-2, 2, .25))
z = x*np.exp(-x**2 - y**2)
# np.gradient(z):用于计算数组z中元素的梯度，当f为多维时，返回每个维度的梯度
v, u = np.gradient(z, .2, .2)
fig, ax = plt.subplots()
q = ax.quiver(x,y,u,v)
plt.show()

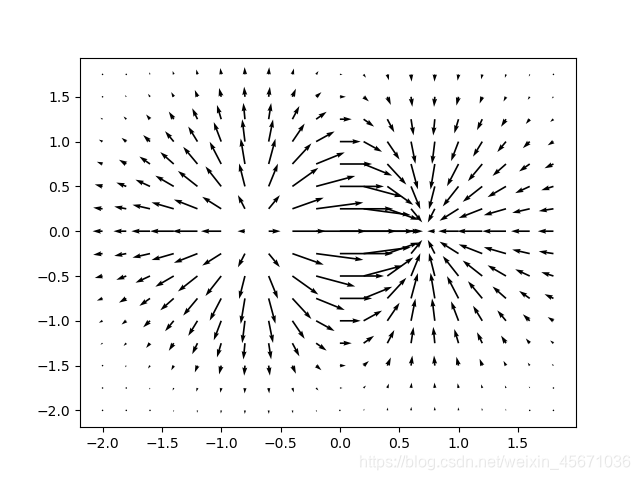

显示结果如下：
