1 phase机制

• SV的验证环境构建中，我们可以发现，传统的硬件设计模型在仿真开始前，已经完成例化和连接了；而SV的软件部分对象例化则需要在仿真开始后执行。

• 虽然对象例化通过调用构建函数new()来实现，但是单单通过 new()函数无法解决一个重要问题，那就是验证环境在实现层次化时，如何保证例化的先后关系，以及各个组件在例化后的连接。

• 此外如果需要实现高级功能，例如在顶层到底层的配置时，SV也无法在底层组件例化之前完成对底层的配置逻辑。

• 因此UVM在验证环境构建时，引入了phase机制，通过该机制我们可以很清晰地将UVM仿真阶段层次化。

• 这里的层次化，不单单是各个phase的先后执行顺序，而且处于同一phase中的层次化组件之间的phase也有先后关系。

执行机制

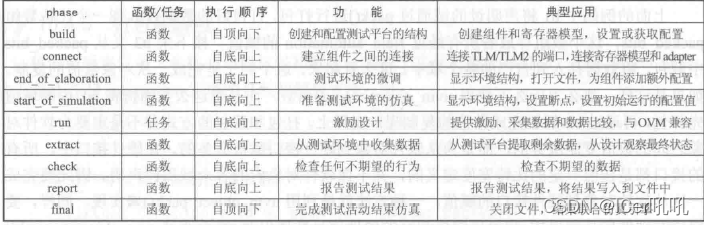

在定义了各个phase虚方法后， UVM环境会按照phase 的顺序分别调用这些方法。

• 对于build phase, 执行顺序按照自顶向下，这符合验证结构建设的逻辑。因为只有先例化高层组件，才会创建空间来容纳低层组件。

• 只有uvm_component及其继承于uvm_component的子类，才会按照phase机制将上面的九个phase先后执行完毕。

• 常用的phase包括build、connect、run和report, 它们分别完成了组件的建立、连接、运行和报告。这些phase在uvm_component中通过_phase的后缀完成了虚方法的定义，比如build_phase()可以定义一些组件例化和配置的任务。

• 在所有的phase机制中，只有run_phase方法是一个可以耗时的任务，这意味着该方法可以完成一些等待，激励，采样的任务。对于其他phase对应的方法都是函数，必须立即返回（0耗时）。

•   在run_phase中，用户如果要完成测试，通常需要组织下面的激励序列：
•   上电
•   复位
•   寄存器配置
•   发送主要测试内容
•   等待DUT完成测试

在用户发送激励的一种简单方式是，在run_phase中完成上面所有的激励；另外一种方式是，如果用户可以将上面几种典型序列划分到不同区间，让对应的激励按区间顺序发送的话，可以让测试更有层次。因此run_phase又可以分为下面12个phase:

•   pre_reset_phase
•   reset_phase
•   post_reset_phase
•   pre_ configure _phase
•   configure _phase
•   post_configure_phase
•   pre_ main _phase
•   main_phase
•   post_ main _phase
•   pre_ shutdown _phase
•   shutdown_pbase
•   post_ shutdown _phase

实际上run_phase任务和上面细分的12个phase是并行的，即在start_of_simulation_phase任务执行以后，run_phase和 reset_phase开始执行，而在 shutdown_phase执行完成之后，需要等待run_phase执行完才可以进入extract_phase。

虽然run_phase与细分的12个phase足并行的，但12个phase也是按·先后顺序执行的。
为了避免不必要的干扰，用户可以选择run_phase, 或者12个 phase中的若干来完成激励，但是请不要将它们混合起来使用，因为这样容易导致执行关系的不明确。

案例：

class subcomp extends uvm_component;
	 `uvm_component_utils(subcomp)
     function new(string name, uvm_component parent）；
     super.new(name, parent);
     endfunction

     function void build_phase(uvm_phase phase);
     'uvm_info("build_phase", "", UVM_LOW)
     endfunction
     function void connect_phase(uvm_phase phase);
    `uvm_info("connect_phase", "", UVM_LOW)
     endfunction
    function void end_of_elaboration_phase(uvm_phase phase);
    `uvm_info("end_of_elaboration_phase", "", UVM_LOW)
	endfunction
    function void start_of_simulation_phase(uvm_phase phase);
    `uvm_info("start_of_simulation_phase", "", UVM_LOW)
	endfunction
	task run_phase(uvm_phase phase)
	`uvm_info("run_phase", "", UVM_LOW)
	endtask
    function void extract_phase(uvm_phase phase);
    'uvm_info("extract_phase", "", UVM_LOW)
	endfunction
    function void check_phase(uvm_phase phase);
	`uvm_info("check_phase", "", UVM_LOW)
	endfunction
    function void report_phase(uvm_phase phase);
	`uvm_info("report_phase", "", UVM_LOW)
	endfunction
    function void final_phase(uvm_phase phase);
    `uvm info("final_phase'', "", UVM_LOW)
	endfunction
    endclass

    class topcomp extends subcomp;
	subcomp cl, c2;
	...
	function void build_phase(uvm_phase phase);
	'uvm_info("build_phase", "", UVM_LOW)
    cl = subcomp::type_id::create("cl", this);
	c2 = subcomp::type_id::create("c2", this);
	endfunction
    endclass

    class testl extends uvm_test;
	topcomp tl;
	...
	function void build_phase{uvm_phase phase);
	t1 = topcomp::type_id::create{"tl", this);
	endfunction
    endclass

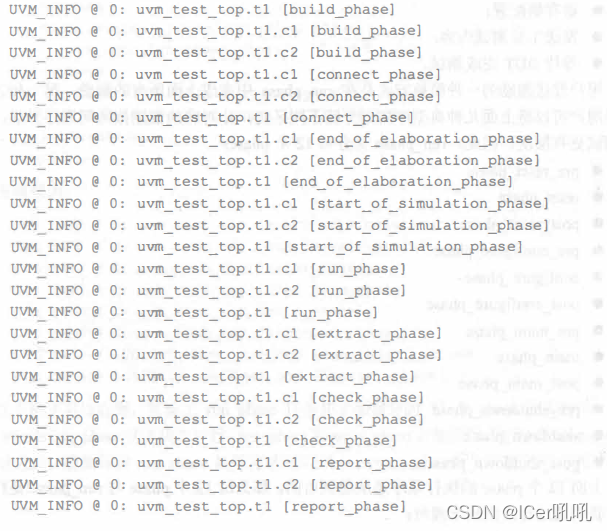

输出结果：

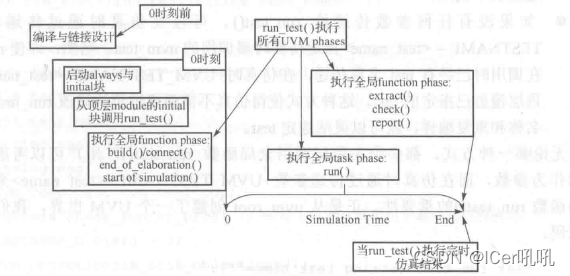

•   首先在加载硬件模型调用仿真器之前，需要完成编译和建模阶段。
•   接下来在开始仿真之前，会分别执行硬件的always/initial语句，以及UVM的调用测试方法run_test和几个phase,分别是build、 connect、end_of_elaboratio和start_of_simulation。
•   在开始仿真后，将会执行run_phase或者对应的12个细分phase。
•   在仿真结束后，将会执行剩余的phase，分别是extract，check，report和final。

UVM仿真开始

仿真开始时建立验证环境，用户可以考虑选择下面几种方式：

1.可以通过全局函数（由 uvm_pkg 提供） run_test()来选择性地指定要运行哪一个uvm_test。这里的 test 类均继承于 uvm_test。这样的话，指定的 test 类将被例化并指定为顶层的组件，一般而言，run_test函数可以在合适 module/program 中的 initial进程块中调用。

2.如果没有任何参数传递给 run_test( ), 可以在仿真时通过传递参数+UVM_ TESTNAME = <test_name>指定仿真时要调用的 uvm_test。当然，即便 run_test()函数在调用时已经有 test 名称传递，在仿真时+UVM_ TESTNAME=<test_ name>也可以从顶层覆盖已指定的 test。这种方式使得仿真不需要通过再次修改 run_test()调用的 test 名称和重复编译，就可以灵活选定 test。

无论哪一种方式，都必须在顶层调用全局函数run_test(), 用户可以考虑不传递test名称作为参数，而在仿真时通过传递参数 +UVM_ TESTNAME= <test_name>来选择test。

task run_test (string test_name= "");
	uvm_root top;
    uvm_coreservice_t cs;
	cs = uvm_coreservice_t::get()；
	top = cs.get.root() ;
    top.run_test（test_name);
endtask
    UVlll-1.2/base/uvm_globals.svh

UVM顶层类uvm_root。该类也继承于uvm_component, 它也是UVM环境结构中的一员，而它可以作为顶层结构类。它提供了一些像run_test() 的这种方法，来充当了UVM世界中的核心角色。在uvm_pkg中，有且只有一个顶层类uvm_root所例化的对象，即uvm_top。

uvm_top担任的核心职责包括：

•   作为隐形的UVM世界顶层，任何其它的组件实例都在它之下，通过创建组件时指定parent来构成层次。
•   如果parent设定为null, 那么它将作为uvm_top的子组件。
•   phase控制。控制所有组件的phase顺序。
•   索引功能。通过层次名称来索引组件实例。
•   报告配置。通过uvm_top来全局配置报告的繁简度(verbosity)。
•   全局报告设备。由于可以全局访问到uvm_top实例，因此UVM报告设备在组件内部和组件外部（例如module和sequence)都可以访问。

通过uvm_top调用方法run_test(test_name), uvm_top做了如下的初始化：
•   得到正确的test_name。
•   初始化objection机制。
•   创建uvm_test_top实例。
•   调用phase控制方法，安排所有组件的phase方法执行顺序。
•   等待所有phase执行结束，关闭phase控制进程。
•   报告总结和结束仿真。

UVM仿真结束

UVM1.1之后，结束仿真的机制有且只有一种，利用objection挂起机制来控制仿真结束。

• uvm—objection类提供了一中供所有component和sequence共享的计数器。如果有组件来挂起objection, 那么它还应该记得落下objection。
• 参与到objection机制中的参与组件，可以独立的各自挂起objection, 来防止run phase退出，但是只有这些组件都落下objection后， uvm_objection共享的counter才会变为0, 这意味run phase退出的条件满足，因此可以退出run phase。

对于uvm—objection类，用来反停止的控制方法包括：
•   raise_objection (uvm_object obj=null, string description ='"', int count = 1)挂起objection
•   drop_objection (uvm_object obj=null, string description = "" , int count = 1) 落下objection
•   set_drain_time (uvm_object obj=null, time drain )设置退出时间
对这几种方法，在实际应用中的建议有：
•   对于component()而言，用户可以在run_phase()中使用
phase.raise_objection()/phase.drop_objection()来控制run phase退出。
•   用户最好为description字符串参数提供说明，这有利于后期的调试。
•   应该使用默认count值
•   对于uvm_top或者uvm_test_top应该尽可能少地使用set_drain_time()。

//防止仿真退出
	 class test1 extends uvm_test；
	 ...
	 task run_phase(uvm_phase phase);
	 phase.raise_objection(this);
	 `uvm_info("run_phase", "entered .. " , UVM _ LOW)
	 #lus;
    `uvm_ info("run_phase", "exited .. "，  UVM LOW)
	phase.drop objection(this);
	endtask
    endclass
	/*输出结果：
    UVM_INFO @ 0: uvm_test_top [run_phase] entered..
    UVM_INFO @ 1000000: uvm_test_top [run_phase] exited..
    UVM_INFO @ 1000000: reporter [TEST_DONE]'run'phase is ready to proceed to the 'extract' phase
    UVM_INFO @ 1000000: reporter [UVM/REPORT/CATCHER]

uvm_pkg::uvm_test_done实例会在test1的run_phase()执行完毕之后，才会退出run_phase。
这得益于test1::run_phase()在仿真一开始就挂起了objection,而在执行完毕后才落下了objection。这时uvm_pkg::uvm_test_done认为run_phase已经可以退出，进而转向下个extract_phase。直到退出所有phase之后， UVM进入了报告总结阶段。

如果进入run_phase 没有立即挂起objection，则进入run_phase会立即退出，进而转向下个extract_phase。

以下案例涵盖本小结所有重点

package phase_order_pkg;
  import uvm_pkg::*;
  `include "uvm_macros.svh"

  class comp2 extends uvm_component;
    `uvm_component_utils(comp2)
    function new(string name = "comp2", uvm_component parent = null);
      super.new(name, parent);
      `uvm_info("CREATE", $sformatf("unit type [%s] created", name), UVM_LOW)
    endfunction
    //TODO-3.1
    //Refer comp1 and define methods:
    // - build_phase()
    // - connect_phase()
    // - run_phase()
    // - report_phase()
	function void build_phase(uvm_phase phase);
	  super.build_phase(phase);
	  `uvm_info("BUILD","comp2 build phase entered",UVM_LOW)
	  `uvm_info("BUILD","comp2 build phase exited",UVM_LOW)
	endfunction
	function void connect_phase(uvm_phase phase);
	  super.connect_phase(phase);
	  `uvm_info("CONNECT","comp2 connect phase entered",UVM_LOW)
	  `uvm_info("CONNECT","comp2 connect phase exited",UVM_LOW)
	endfunction
	task run_phase(uvm_phase phase);
	  super.run_phase(phase);
	  `uvm_info("RUN","comp2 run phase entered",UVM_LOW)
	  `uvm_info("RUN","comp2 run phase exited",UVM_LOW)
	endtask
	function void report_phase(uvm_phase phase);
	   super.report_phase(phase);
	  `uvm_info("REPORT","comp2 report phase entered",UVM_LOW)
	  `uvm_info("RERPORT","comp2 report phase exited",UVM_LOW)
	endfunction
  endclass

  class comp3 extends uvm_component;
    `uvm_component_utils(comp3)
    function new(string name = "comp3", uvm_component parent = null);
      super.new(name, parent);
      `uvm_info("CREATE", $sformatf("unit type [%s] created", name), UVM_LOW)
    endfunction
    //TODO-3.1
    //Refer comp1 and define methods:
    // - build_phase()
    // - connect_phase()
    // - run_phase()
    // - report_phase()
	function void build_phase(uvm_phase phase);
	    super.build_phase(phase);
	    `uvm_info("BUILD","comp3 build phase entered",UVM_LOW)
		`uvm_info("BUILD","comp3 build phase exited", UVM_LOW)
	endfunction
	function void connect_phase(uvm_phase phase);
	    super.connect_phase(phase);
		`uvm_info("CONNECT","comp3 connect phase entered",UVM_LOW)
		`uvm_info("CONNECT","comp3 connect phase exited", UVM_LOW)
	endfunction
	task run_phase(uvm_phase phase);
	    super.run_phase(phase);
		`uvm_info("RUN","comp3 run phase entered",UVM_LOW)
		`uvm_info("RUN","comp3 run phase exited",UVM_LOW)
	endtask
	function void report_phase(uvm_phase phase);
	    super.report_phase(phase);
		`uvm_info("REPORT","comp3 report phase entered",UVM_LOW)
		`uvm_info("REPORT","comp3 report phase exited",UVM_LOW)
	endfunction
  endclass

  class comp1 extends uvm_component;
    comp2 c2;
    comp3 c3;
    `uvm_component_utils(comp1)
    function new(string name = "comp1", uvm_component parent = null);
      super.new(name, parent);
      `uvm_info("CREATE", $sformatf("unit type [%s] created", name), UVM_LOW)
    endfunction
    function void build_phase(uvm_phase phase);
      super.build_phase(phase);
      `uvm_info("BUILD", "comp1 build phase entered", UVM_LOW)
      c2 = comp2::type_id::create("c2", this);
      c3 = comp3::type_id::create("c3", this);
      `uvm_info("BUILD", "comp1 build phase exited", UVM_LOW)
    endfunction
    function void connect_phase(uvm_phase phase);
      super.connect_phase(phase);
      `uvm_info("CONNECT", "comp1 connect phase entered", UVM_LOW)
      `uvm_info("CONNECT", "comp1 connect phase exited", UVM_LOW)
    endfunction
    task run_phase(uvm_phase phase);
      super.run_phase(phase);
      `uvm_info("RUN", "comp1 run phase entered", UVM_LOW)
      `uvm_info("RUN", "comp1 run phase entered", UVM_LOW)
    endtask
    function void report_phase(uvm_phase phase);
      super.report_phase(phase);
      `uvm_info("REPORT", "comp1 report phase entered", UVM_LOW)
      `uvm_info("REPORT", "comp1 report phase exited", UVM_LOW)
    endfunction
  endclass

  class phase_order_test extends uvm_test;
    comp1 c1;
    `uvm_component_utils(phase_order_test)
    function new(string name = "phase_order_test", uvm_component parent = null);
      super.new(name, parent);
    endfunction
    function void build_phase(uvm_phase phase);
      super.build_phase(phase);
      `uvm_info("BUILD", "phase_order_test build phase entered", UVM_LOW)
      c1 = comp1::type_id::create("c1", this);
      `uvm_info("BUILD", "phase_order_test build phase exited", UVM_LOW)
    endfunction
    function void connect_phase(uvm_phase phase);
      super.connect_phase(phase);
      `uvm_info("CONNECT", "phase_order_test connect phase entered", UVM_LOW)
      `uvm_info("CONNECT", "phase_order_test connect phase exited", UVM_LOW)
    endfunction
    task run_phase(uvm_phase phase);
      super.run_phase(phase);
      `uvm_info("RUN", "phase_order_test run phase entered", UVM_LOW)
      phase.raise_objection(this);
      #1us;
      phase.drop_objection(this);
      `uvm_info("RUN", "phase_order_test run phase exited", UVM_LOW)
    endtask
    function void report_phase(uvm_phase phase);
      super.report_phase(phase);
      `uvm_info("REPORT", "phase_order_test report phase entered", UVM_LOW)
      `uvm_info("REPORT", "phase_order_test report phase exited", UVM_LOW)
    endfunction

    //TODO-3.2
    //Refer to phase_order_test::run_phase and define phase tasks:
    // - reset_phase()
    // - main_phase()
    //Ask each task to be finished within 1us
	task reset_phase(uvm_phase phase);
	     super.reset_phase(phase);
		 `uvm_info("RESET","phase_order_test reset phase entered",UVM_LOW);
		 phase.raise_objection(this);
		 #1us;
		 phase.drop_objection(this);
		 `uvm_info("RESET","phase_order_test reset phase exited",UVM_LOW);
	endtask
	task main_phase(uvm_phase phase);
	     super.main_phase(phase);
		 `uvm_info("MAIN","phase_order_test main phase entered",UVM_LOW);
		 phase.raise_objection(this);
		 #1us;
		 phase.drop_objection(this);
		 `uvm_info("MAIN","phase_order_test main phase exited",UVM_LOW);
	endtask

  endclass
endpackage

module phase_order;

  import uvm_pkg::*;
  `include "uvm_macros.svh"
  import phase_order_pkg::*;

  initial begin
    run_test(""); // empty test name
  end

endmodule
