基板集成波导

基板集成波导（SIW）是在介质板上下表面为金属，添加两排金属柱来模拟金属波导的壁面，形成类似于矩形波导的结构。

基板集成波导在PCB加工时，PCB钻孔后，将金属引脚插入，需要将引脚和PCB的金属板焊接在一起。否则SIW的性能大幅降低，这表明金属柱不仅起到了屏蔽电磁波的作用，还负责连接表面电流保持导播传播。[1]

导波模式

结论： SIW中仅支持传播 $TE_{n0}$ 模式

反证：假设SIW中存在TM模式，横磁场一定会在传播方向上激发表面电流，而金属柱之间的缝隙截断了表面电流。
垂直电流的缝隙会产生大量辐射，造成能量泄露。所以，TM模式的SIW无法有效传输能量。

SIW等效宽度

SIW中两排金属柱之间的间距 $W_{SIW}$ 并不能直接计算，而是需要计算其等效宽度 $W_{eq}$
$W_{\text{eq}} = W_{\text{SIW}} - \frac{d^2}{0.95p}$
d为通孔的直径、p为两通孔的中心距离，但是其要求两金属柱之间的距离足够小。

在文献[1]中，对上述公式进行了优化,当 $\ \&\&\ d/w<\frac 1 5$ ,结果较为准确
$w_{eff}=w-1.08\cdot \frac{d^2}{p}+0.1\cdot \frac{d^2}{w}$
上述等效宽度是计算基模，若需要计算高阶模等效宽度，与上述公式计算略有不同。

衰减常数

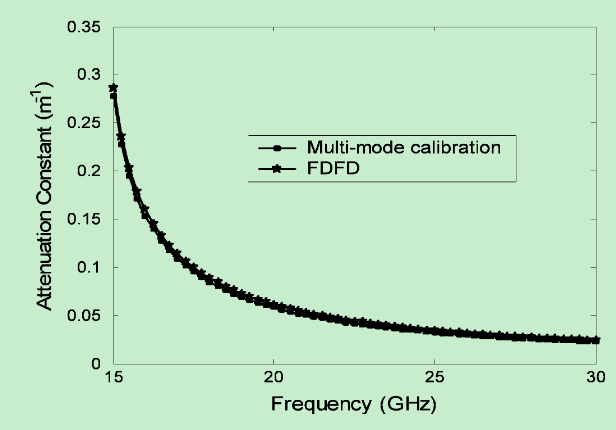

$TE_{10}$ 模式衰减常数

在这里插入图片描述

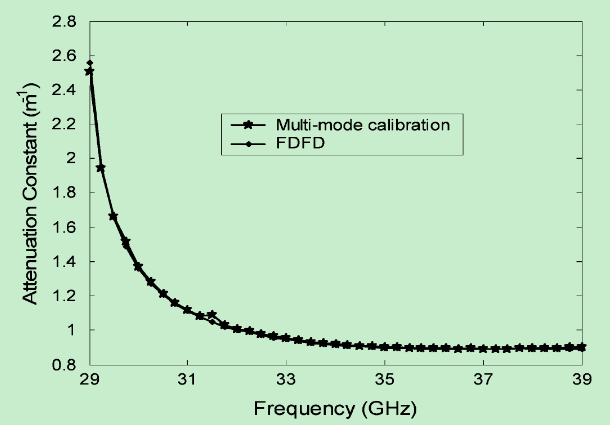

$TE_{20}$ 模式衰减常数

在这里插入图片描述

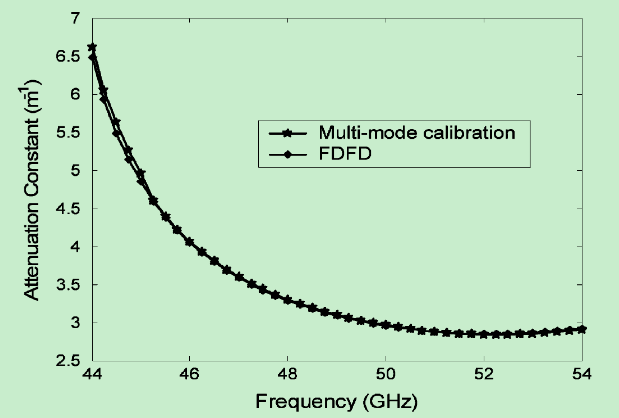

$TE_{30}$ 模式衰减常数

在这里插入图片描述

SIW设计原则

**Step1）**选择 $p / d < 2$

Step2) 选择 $d/w<15d/w<\frac1 5$

Step3) 根据频率计算所需有效宽度 $W_{eff}$

Step4) 根据上述公式计算实际宽度W

Step5） 根据W计算出d和p

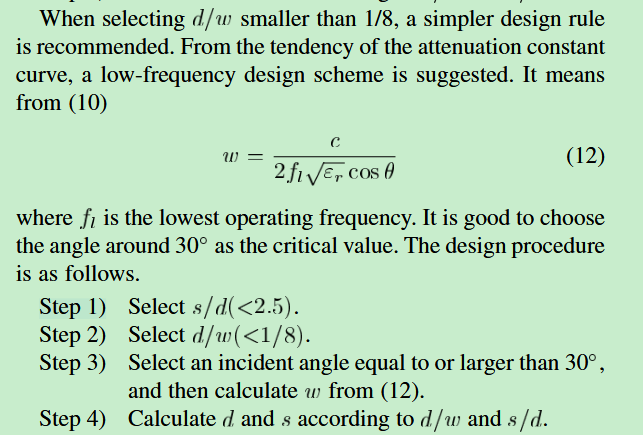

当设计的 $d/w<18d/w<\frac1 8$ ，

在这里插入图片描述

截止频率

SIW是等效为矩形波导的，其截止频率的计算与矩形波导类似，将矩形波导中a、b替换为 $W_{eq}$ 和基板高度h，由于基板介电常数的存在，在计算中要考虑其影响。
$f_{c}^{TEmn} = \frac{c}{2} \sqrt{ \left( \frac{m}{W_{\text{eq}}} \right)^2 + \left( \frac{n}{h} \right)^2 } \cdot \frac{1}{\sqrt{\varepsilon_r}}$
其常用主模截止频率为:
$f_c^{TE10} = \frac{c}{2W_{\text{eq}}\sqrt{\varepsilon_r}}$
