在Soliworks中便捷添加自己的LOGO

在Soliworks中，一般采用草图图片+样条曲线的方式绘制个人logo，但是对于一些复杂的logo，对每个模型都绘制一遍显然是不显示的，所以我摸索了一套只需绘制LOGO一遍，就能够将其应用在其他模型的方式。

1. 绘制LOGO

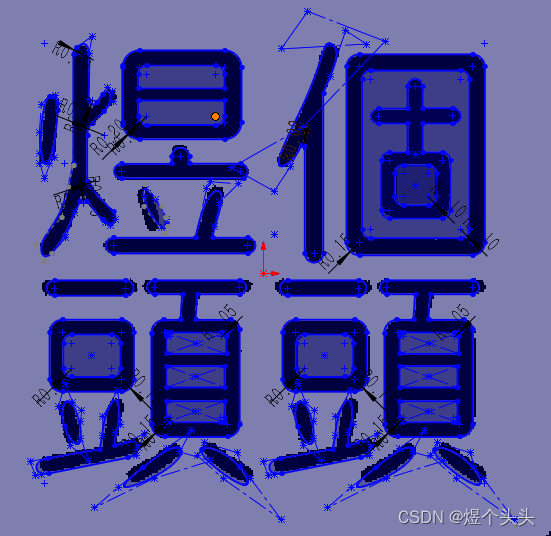

采用草图图片+样条曲线进行草图绘制。

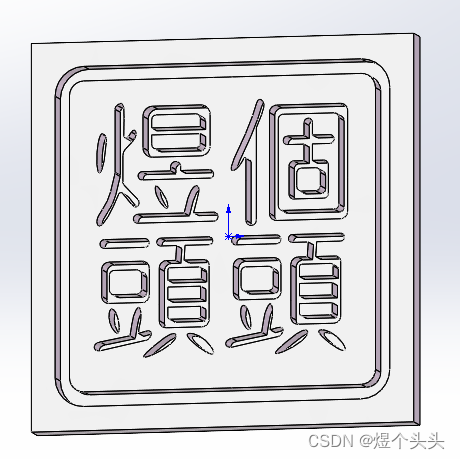

进行拉伸切除，并调整台面拉伸高度，保证台面高度高于切除高度。

将该零件保存备用。

2. 零件改造

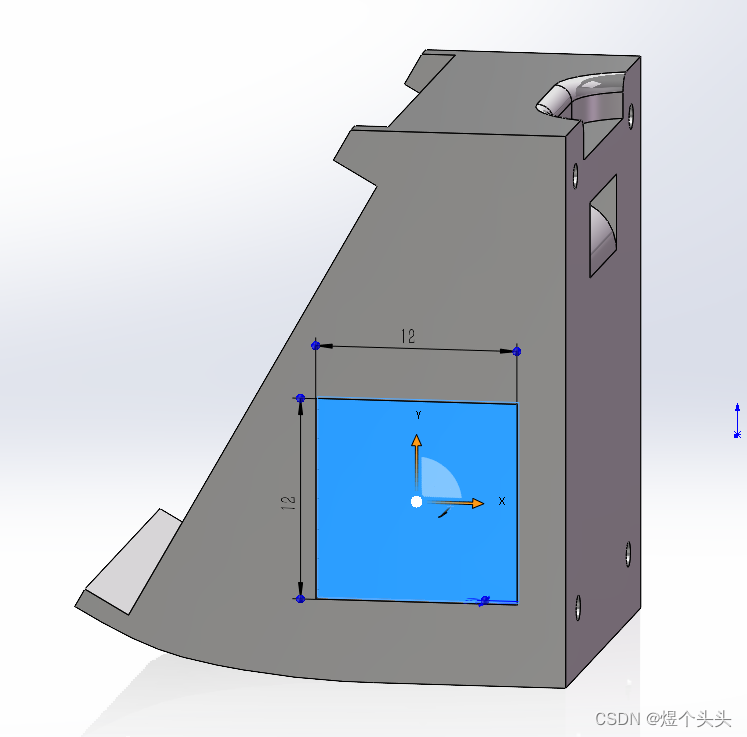

打开要绘制LOGO的零件，并在要加LOGO的面上拉伸切除出一个槽。

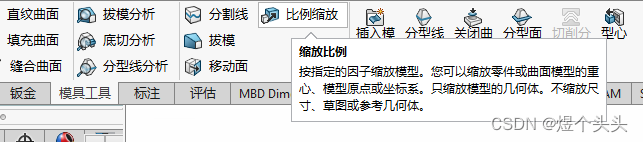

根据槽的大小，采用比例缩放功能，对LOGO文件进行等比例的缩放。

缩放之后，要注意台面高度要与上述文件的槽深度一致，可以采用拉伸切除进行调整。

3. 合并零件

首先新建装配体，载入两个零件，并配合好两者的几何位置。

创建一个新零件，并进入编辑状态，并选择插入-特征-连接重组，并选中要合并的两个零件

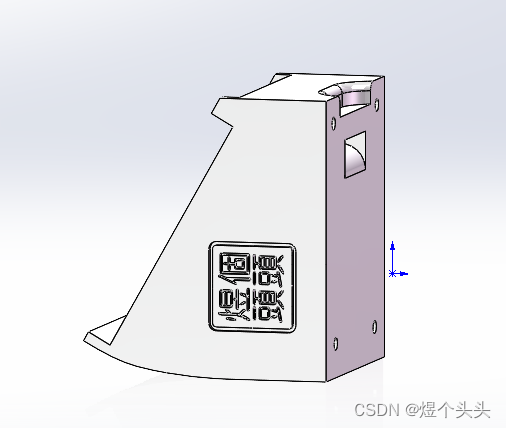

可以看到，原有的零件并隐藏了，而新的零件已经成为了一个实体

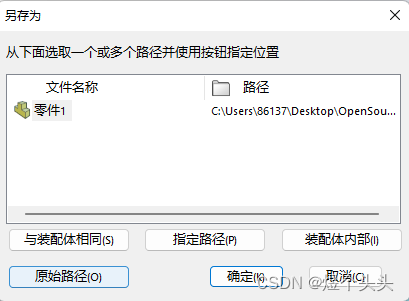

最后将该零件保存即可。右键零件-保存零件。

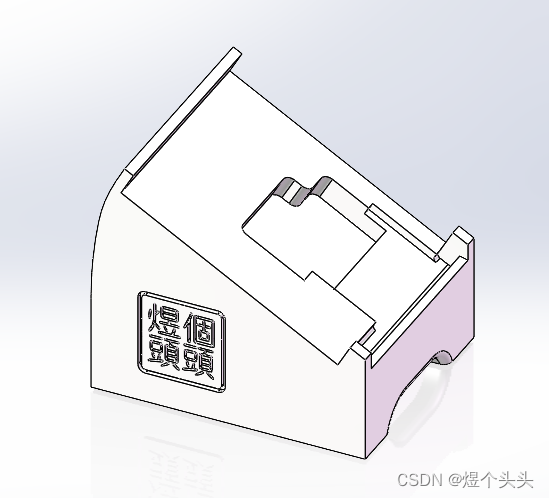

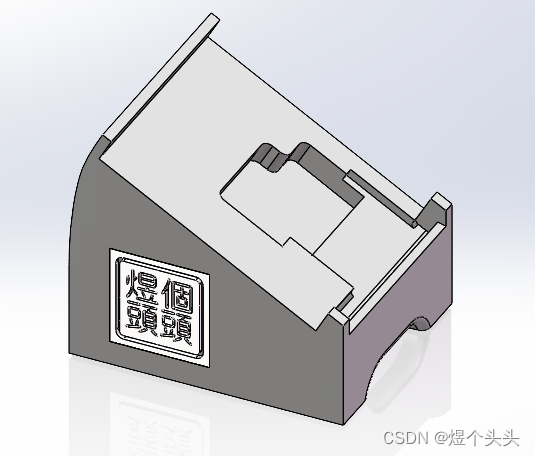

至此，就得到了一个添加了Logo的零件。
