介绍

$Graphviz$是一个优秀的开源画图软件，采用$dot$语言编写，可以根据点，边等属性，自动绘制图，同时可以导出$pdf,png,svg$等格式，功能相当强大。

---

下载与安装

1.Win10-64位链接：

传送门

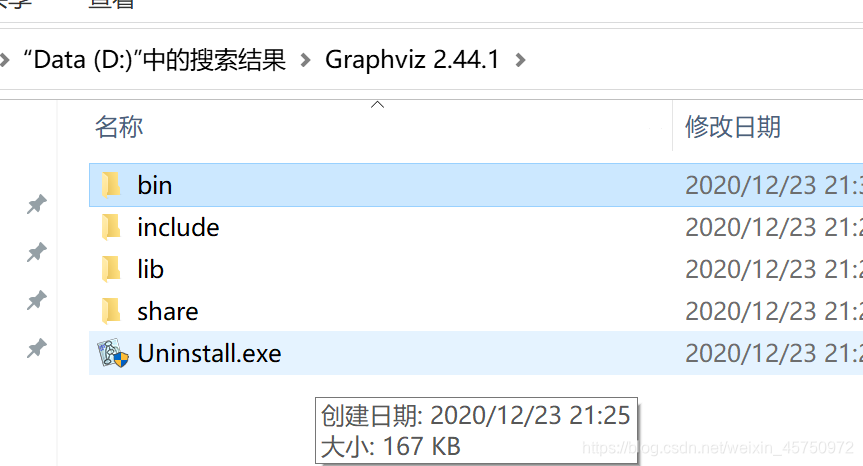

安装后是文件目录是这个样子

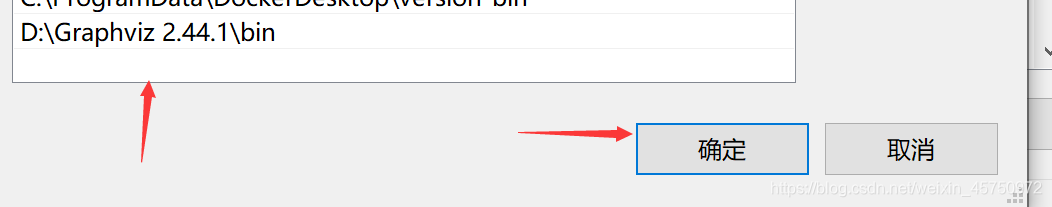

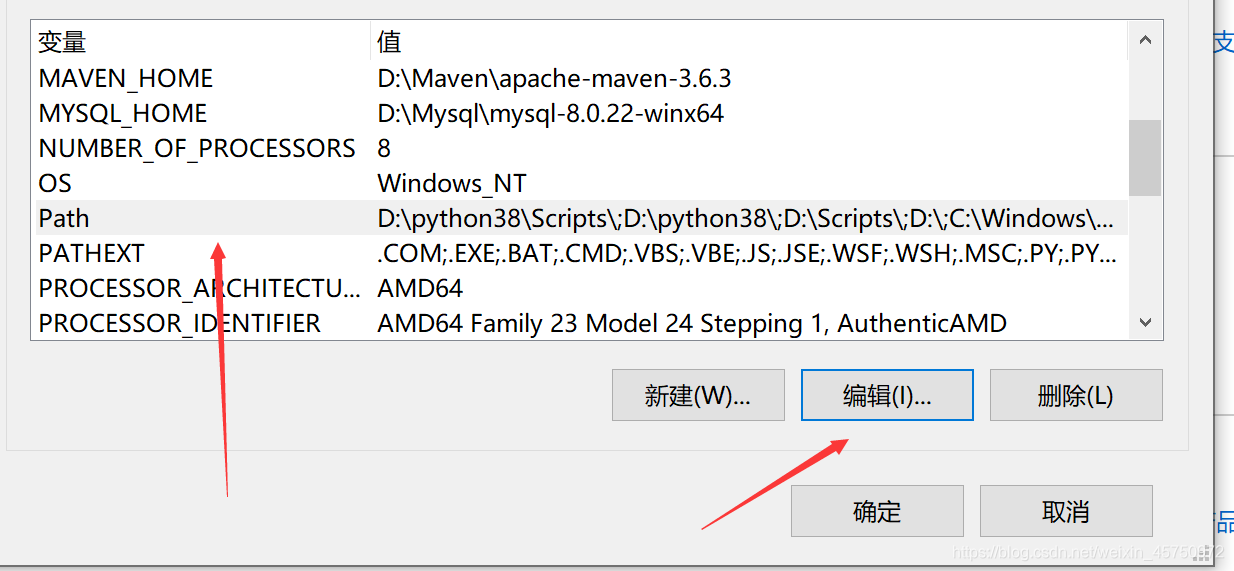

2.配置环境变量

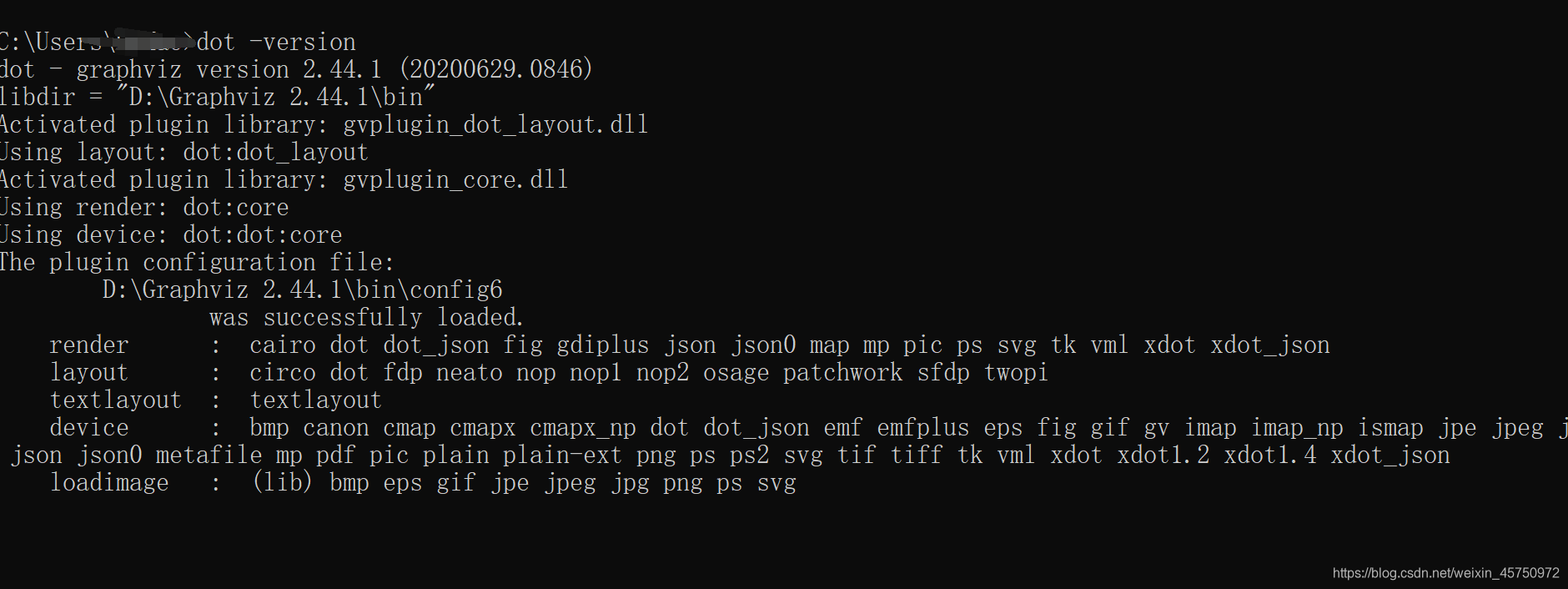

然后$cmd$下输入dot -version 检查是否安装成功。

出现上面文字说明安装成功。

注：如果出现Format: "dot" not recognized. Use one of: 就输入dot -c

至此已经成功安装完毕。

---

然后就可以开始画图了。

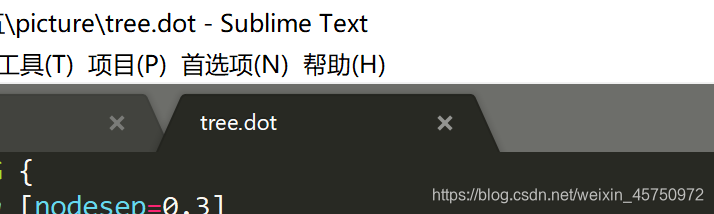

先随便创建一个$dot$为后缀名的文件，可以用自己的编译器编写，我是用的$SublimeText3$。

实例

先来画个有向图

digraph G {
	A -> B
	A -> C
	C -> D
}

$cd$进入到该文件目录下

将利用$dot$文件生成$png$图片。

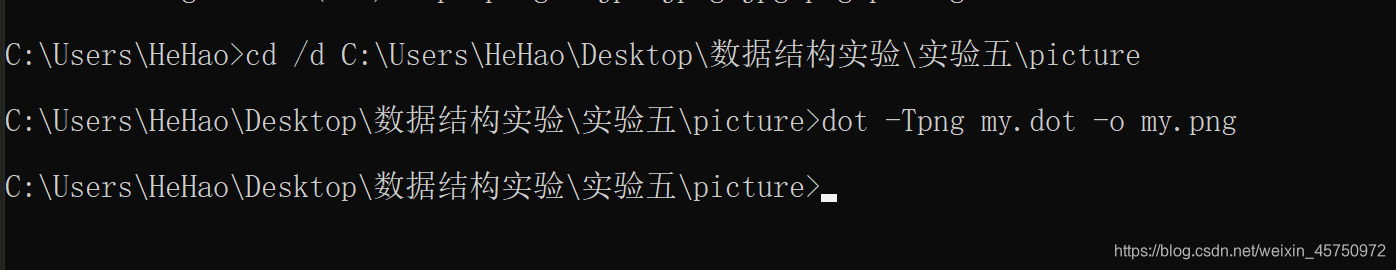

输入命令：
dot -Tpng my.dot -o my.png

效果：

---

$Graphviz$功能很强大，比如可以用她画一个简单的二叉排序树。鬼知道我因为左右儿子问题开始画了两个小时。

digraph G {
    graph [nodesep=0.3]
    node [shape=circle]
    edge [arrowhead=vee]
    E [group=E]
    " " [group=" "]
    E -> " "
    _tmp [group=" ", label="", width=0, style=invis]
    _tmp1 [group=" ", label="", width=0, style=invis]
    " " -> _tmp [style=invis]
    " " -> _tmp1 [style=invis]
    " " -> ".";
    _E [group=E, label="", width=0, style=invis]
    E -> _E [style=invis]
    v [group=v]
    E -> v
    e [group=e]
    v -> e
    a[group=a]
    e -> a;
    _a [group=a, label="", width=0, style=invis]
    a -> _a [style=invis]
    _a1 [group=a, label="", width=0, style=invis]
    a -> _a1 [style=invis]
    a -> d;
    _e [group=e, label="", width=0, style=invis]
    e -> _e [style=invis]
    e -> r;
    r -> m;
    m -> l;
    l -> h;
    _l [group=l, label="", width=0, style=invis]
    l -> _l [style=invis]
    h -> g;
    _h [group=h, label="", width=0, style=invis]
    h -> _h [style=invis]
    h -> i;
    _m [group=m, label="", width=0, style=invis]
    m -> _m [style=invis]
    m -> n;
    _n [group=n, label="", width=0, style=invis]
    n -> _n [style=invis]
    _n1 [group=n, label="", width=0, style=invis]
    n -> _n1 [style=invis]
    n-> o;
    _r [group=r, label="", width=0, style=invis]
    r -> _r [style=invis]
    r -> s;
    _s [group=s, label="", width=0, style=invis]
    s -> _s [style=invis]
    _s1 [group=s, label="", width=0, style=invis]
    s -> _s1 [style=invis]
    s -> t;
    _v [group=v, label="", width=0, style=invis]
    v -> _v [style=invis]
    /*_v1 [group=v, label="", width=0, style=invis]
    v -> _v1 [style=invis]
    v -> w;*/
    y [group=y,color=red]
    v -> y
    y -> w
    _y [group=y, label="", width=0, style=invis]
    y -> _y [style=invis]
    {rank=same; _E; e}
}

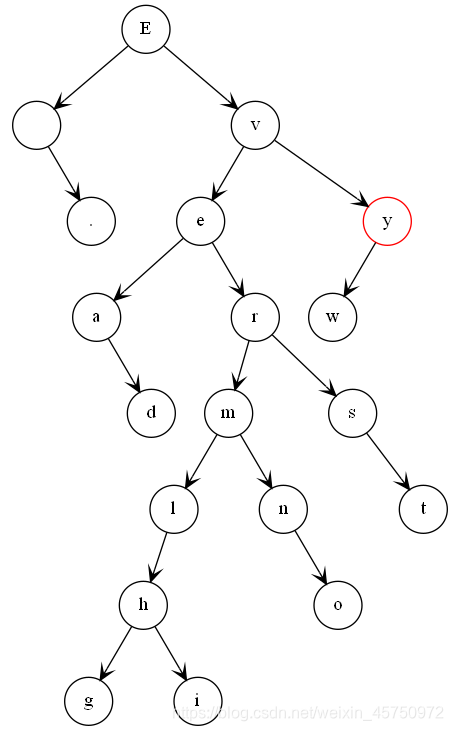

效果：

---
