准备：

装好ESP-IDF插件的VScode；
ESP32开发板（ESP32-S2、ESP32-S3都行）。

步骤：

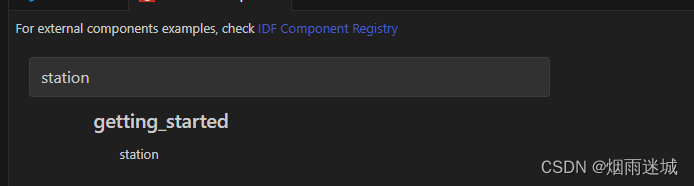

打开VScode，按F1，输入Show Examples Projects后，搜索station，创建station例程。这是一个添加ssid和密码后就能连接无线网络的例程。

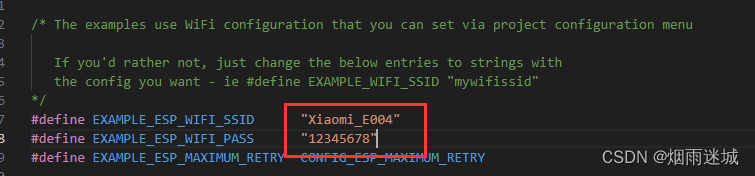

打开工程，修改要连接热点的SSID与PASS

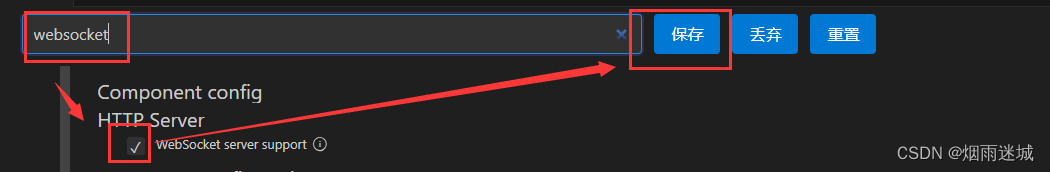

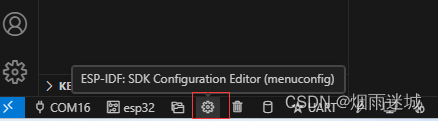

点击menuconfig后搜索“websocket”，勾选“WebSocket server support”以启用web socket，保存，退出。
- 修改Max HTTP Request Header Length为2048，以保证HTTP的报头发出不报错。

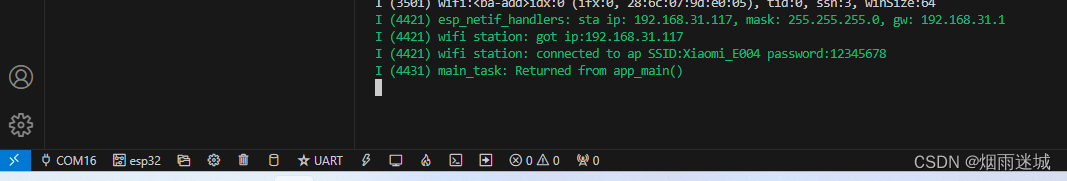

编译，并烧录进ESP32开发板中，以验证基础工程的正确性。可以看到被路由器DHCP分配到的IP为192.168.31.117。

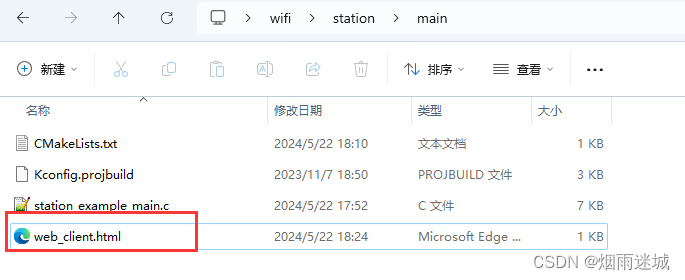

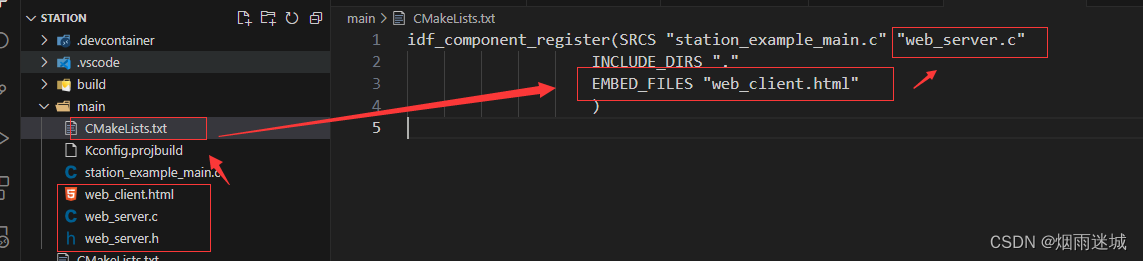

在左侧main目录下创建 web_server.c、web_server.h、web_client.html。添加这些文件到mian目录下“CMakeLists.txt”中，其中web_client.html的路径添加为EMBED_FILES，如果设计的页面有图片，图片路径也要添加其中，用空格隔开。

idf_component_register(SRCS "station_example_main.c" "web_server.c"
                    INCLUDE_DIRS "."
                    EMBED_FILES "web_client.html"
                    )

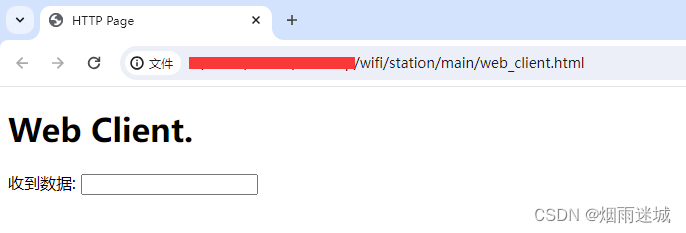

在web_client.html中随便添些HTML代码，设计了一个简单的页面，寻到web_client.html文件存放目录，双击运行。若只是在修改页面效果，可将客户端连接的地址固定，在VScode修改保存后在浏览器中按F5刷新，能直接看到最新设计效果。
用JavaScript语言，创建客户端套接字“ws_client”，JavaScript代码添加在HTML代码的下方。此处设计的功能为：将从web server收到的字符串数据打印log和显示在条框中，并回发给服务器。
此脚本嵌入在ESP32的flash后，在使用时，将会在被HTTP客户端请求时发出去。

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>HTTP Page</title>
</head>
<body>
    <h1>Web Client.</h1>
    <p style="display: inline;"><label for="textID">收到数据:</label></p>
    <input type="text" id="textID" value="">
</body>
</html>
<script>
//服务器地址
//烧录进ESP32时使用 "ws://"+window.location.host+"/ws"
//调试html时直接写 "ws://192.168.31.117/ws"
const ws_client = new WebSocket("ws://"+window.location.host+"/ws");

/*ws_client连接成功事件*/
ws_client.onopen = function (event)
{

};

/*ws_client错误事件*/
ws_client.onerror = function(error)
{

};

/*ws_client接收数据*/
ws_client.onmessage = function (event)
{
    data_processing(event.data);  //获取数据交给别的函数处理
};

/*数据处理*/
function data_processing(data)
{
	console.log(data);  //打印在调试框
    document.getElementById("textID").value = data; //显示在ID为"textID"的条框中
    ws_client.send(data);   //发给服务器
}

</script>

在这里插入图片描述

在web_server.h中添加web_server_init()的声明

#ifndef _WEB_SERVER_H_
#define _WEB_SERVER_H_

void web_server_init(void);

#endif

在web_server.c中添加web server函数主体。函数主要包括web server初始化，websocket客户端管理，websocket数据接收回调函数，websocket数据接收处理任务，uri注册回调函数，http时间处理，websocket数据发送函数。说明全都在注释里。

#include "web_server.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"
#include "esp_http_server.h"

#define BUFFER_LEN  1024

typedef struct
{
    char data[BUFFER_LEN];
    int len;
    int client_socket;
}DATA_PARCEL;

static httpd_handle_t web_server_handle = NULL;//ws服务器唯一句柄
static QueueHandle_t  ws_server_rece_queue = NULL;//收到的消息传给任务处理
static QueueHandle_t  ws_server_send_queue = NULL;//异步发送队列

/*此处只是管理ws socket server发送时的对象，以确保多客户端连接的时候都能收到数据，并不能限制HTTP请求*/
#define WS_CLIENT_QUANTITY_ASTRICT 5    //客户端数量
static int WS_CLIENT_LIST[WS_CLIENT_QUANTITY_ASTRICT];//客户端套接字列表
static int WS_CLIENT_NUM = 0;   //实际连接数量

/*客户端列表 记录客户端套接字*/
static void ws_client_list_add(int socket)
{
    /*检查是否超出限制*/
    if (WS_CLIENT_NUM>=WS_CLIENT_QUANTITY_ASTRICT)
    {
        return;
    }

    /*检查是否重复*/
    for (size_t i = 0; i < WS_CLIENT_QUANTITY_ASTRICT; i++)
    {
        if (WS_CLIENT_LIST[i] == socket) {
            return;
        }
    }

    /*添加套接字至列表中*/
    for (size_t i = 0; i < WS_CLIENT_QUANTITY_ASTRICT; i++)
    {
        if (WS_CLIENT_LIST[i] <= 0){
            WS_CLIENT_LIST[i] = socket; //获取返回信息的客户端套接字
            printf("ws_client_list_add:%d\r\n",socket);
            WS_CLIENT_NUM++;
            return;
        }
    }
}

/*客户端列表 删除客户端套接字*/
static void ws_client_list_delete(int socket)
{
    for (size_t i = 0; i < WS_CLIENT_QUANTITY_ASTRICT; i++)
    {
        if (WS_CLIENT_LIST[i] == socket)
        {
            WS_CLIENT_LIST[i] = 0;
            printf("ws_client_list_delete:%d\r\n",socket);
            WS_CLIENT_NUM--;
            if (WS_CLIENT_NUM<0)
            {
                WS_CLIENT_NUM = 0;
            }
            break;
        }
    }
}

/*ws服务器接收数据*/
static DATA_PARCEL ws_rece_parcel;
static esp_err_t ws_server_rece_data(httpd_req_t *req)
{
    if (req->method == HTTP_GET) {
        ws_client_list_add(httpd_req_to_sockfd(req));
        return ESP_OK;
    }
    esp_err_t ret = ESP_FAIL;
    httpd_ws_frame_t ws_pkt;
    memset(&ws_pkt, 0, sizeof(httpd_ws_frame_t));
    memset(&ws_rece_parcel, 0, sizeof(DATA_PARCEL));
    ws_pkt.type = HTTPD_WS_TYPE_TEXT;
    ws_pkt.payload = (uint8_t*)ws_rece_parcel.data;   //指向缓存区
    ret = httpd_ws_recv_frame(req, &ws_pkt, 0);//设置参数max_len = 0来获取帧长度
    if (ret != ESP_OK) {
        printf("ws_server_rece_data data receiving failure!");
        return ret;
    }
    if (ws_pkt.len>0)
    {
        ret = httpd_ws_recv_frame(req, &ws_pkt, ws_pkt.len);/*设置参数max_len 为 ws_pkt.len以获取帧有效负载 */
        if (ret != ESP_OK) {
            printf("ws_server_rece_data data receiving failure!");
            return ret;
        }
        ws_rece_parcel.len = ws_pkt.len;
        ws_rece_parcel.client_socket = httpd_req_to_sockfd(req);
        if (xQueueSend(ws_server_rece_queue ,&ws_rece_parcel,pdMS_TO_TICKS(1))){
            ret = ESP_OK;
        }
    }
    else
    {
        printf("ws_pkt.len<=0");
    }
    return ret;
}

/*WEB SOCKET*/
static const httpd_uri_t ws = {
    .uri        = "/ws",
    .method     = HTTP_GET,
    .handler    = ws_server_rece_data,
    .user_ctx   = NULL,
    .is_websocket = true
};

/*首页HTML GET处理程序 */
static esp_err_t home_get_handler(httpd_req_t *req)
{
	/*获取脚本web_client.html的存放地址和大小，接受http请求时将脚本发出去*/
    extern const unsigned char upload_script_start[] asm("_binary_web_client_html_start");/*web_client.html文件在bin中的位置*/
    extern const unsigned char upload_script_end[]   asm("_binary_web_client_html_end");
    const size_t upload_script_size = (upload_script_end - upload_script_start);
    httpd_resp_send(req, (const char *)upload_script_start, upload_script_size);
    return ESP_OK;
}

/*首页HTML*/
static const httpd_uri_t home = {
    .uri       = "/",
    .method    = HTTP_GET,
    .handler   = home_get_handler,
    .user_ctx  = NULL
};


/*http事件处理*/
static void ws_event_handler(void* arg, esp_event_base_t event_base,int32_t event_id, void* event_data)
{
    if (event_base == ESP_HTTP_SERVER_EVENT )
    {
        switch (event_id)
        {
            case HTTP_SERVER_EVENT_ERROR ://当执行过程中出现错误时，将发生此事件
                break;
            case HTTP_SERVER_EVENT_START  ://此事件在HTTP服务器启动时发生
                break;
            case HTTP_SERVER_EVENT_ON_CONNECTED  ://一旦HTTP服务器连接到客户端，就不会执行任何数据交换
                break;
            case HTTP_SERVER_EVENT_ON_HEADER  ://在接收从客户端发送的每个报头时发生
                break;
            case HTTP_SERVER_EVENT_HEADERS_SENT  ://在将所有标头发送到客户端之后
                break;
            case HTTP_SERVER_EVENT_ON_DATA  ://从客户端接收数据时发生
                break;
            case HTTP_SERVER_EVENT_SENT_DATA ://当ESP HTTP服务器会话结束时发生
                break;
            case HTTP_SERVER_EVENT_DISCONNECTED  ://连接已断开
                esp_http_server_event_data* event = (esp_http_server_event_data*)event_data;
                ws_client_list_delete(event->fd);
                break;
            case HTTP_SERVER_EVENT_STOP   ://当HTTP服务器停止时发生此事件
                break;
        }
    }
}



/*异步发送函数，将其放入HTTPD工作队列*/
static DATA_PARCEL async_buffer;
static void ws_async_send(void *arg)
{
    if (xQueueReceive(ws_server_send_queue,&async_buffer,0))
    {
        httpd_ws_frame_t ws_pkt ={0};
        ws_pkt.payload = (uint8_t*)async_buffer.data;
        ws_pkt.len = async_buffer.len;
        ws_pkt.type = HTTPD_WS_TYPE_TEXT;
        httpd_ws_send_frame_async(web_server_handle, async_buffer.client_socket, &ws_pkt) ;
    }
}

/*ws 发送函数*/
static DATA_PARCEL send_buffer;
static void ws_server_send(const char * data ,uint32_t len , int client_socket)
{
    memset(&send_buffer,0,sizeof(send_buffer));
    send_buffer.client_socket = client_socket;
    send_buffer.len = len;
    memcpy(send_buffer.data,data,len);
    xQueueSend(ws_server_send_queue ,&send_buffer,pdMS_TO_TICKS(1));
    httpd_queue_work(web_server_handle, ws_async_send, NULL);//进入排队
}


/*数据发送任务，每隔一秒发送一次*/
static void ws_server_send_task(void *p)
{
    uint32_t task_count = 0;
    char buf[50] ;
    while (1)
    {
        memset(buf,0,sizeof(buf));
        sprintf(buf,"Hello World! %ld",task_count);

        for (size_t i = 0; i < WS_CLIENT_QUANTITY_ASTRICT; i++)
        {
            if (WS_CLIENT_LIST[i]>0)
            {
                ws_server_send(buf,strlen(buf),WS_CLIENT_LIST[i]);
            }
        }
        task_count++;
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

/*数据接收处理任务*/
static DATA_PARCEL rece_buffer;
static void ws_server_rece_task(void *p)
{
    while (1)
    {
        if(xQueueReceive(ws_server_rece_queue,&rece_buffer,portMAX_DELAY))
        {
            printf("socket : %d\tdata len : %d\tpayload : %s\r\n",rece_buffer.client_socket,rece_buffer.len,rece_buffer.data);
        }
    }
}


/*web服务器初始化*/
void web_server_init(void)
{
    httpd_config_t config = HTTPD_DEFAULT_CONFIG();
    // 启动httpd服务器
    if (httpd_start(&web_server_handle, &config) == ESP_OK) {
        printf("web_server_start\r\n");
    }
    else {
        printf("Error starting ws server!");
    }

    esp_event_handler_instance_register(ESP_HTTP_SERVER_EVENT,ESP_EVENT_ANY_ID, &ws_event_handler,NULL,NULL);//注册处理程序
    httpd_register_uri_handler(web_server_handle, &home);//注册uri处理程序
    httpd_register_uri_handler(web_server_handle, &ws);//注册uri处理程序

    /*创建接收队列*/
    ws_server_rece_queue = xQueueCreate(  3 , sizeof(DATA_PARCEL));
    if (ws_server_rece_queue == NULL )
    {
        printf("ws_server_rece_queue ERROR\r\n");
    }

    /*创建发送队列*/
    ws_server_send_queue = xQueueCreate(  3 , sizeof(DATA_PARCEL));
    if (ws_server_send_queue == NULL )
    {
        printf("ws_server_send_queue ERROR\r\n");
    }

    BaseType_t xReturn ;
    /*创建接收处理任务*/
    xReturn = xTaskCreatePinnedToCore(ws_server_rece_task,"ws_server_rece_task",4096,NULL,15,NULL, tskNO_AFFINITY);
    if(xReturn != pdPASS)
    {
        printf("xTaskCreatePinnedToCore ws_server_rece_task error!\r\n");
    }
    /*创建发送任务，此任务不是必须的，因为发送函数可以放在任意地方*/
    xReturn = xTaskCreatePinnedToCore(ws_server_send_task,"ws_server_send_task",4096,NULL,15,NULL, tskNO_AFFINITY);
    if(xReturn != pdPASS)
    {
        printf("xTaskCreatePinnedToCore ws_server_send_task error!\r\n");
    }
}

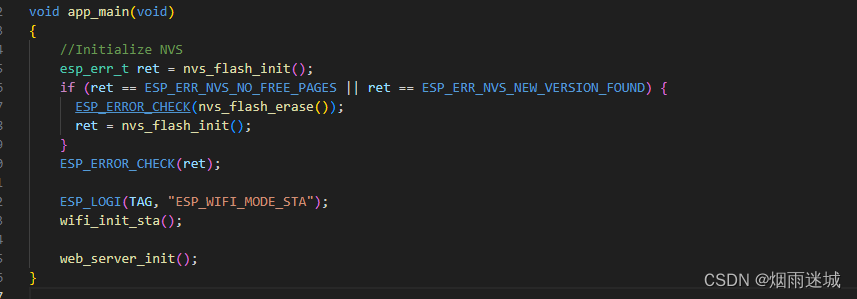

将web_server_init()添加到app_main()中

在这里插入图片描述

编译，烧录到ESP32中，电脑与ESP32连接同一个局域网，在电脑浏览器中输入路由器给ESP32分配的IP：192.168.31.117，回车。

在这里插入图片描述

资源获取

免费下载链接：ESP32_web_server.zip

结束语

HTTP协议的服务器不能主动发消息客户端，但web socket协议可以。这教程只是搭一个web server的底层架子，如何玩出花来还望各位看官。
如果对你有用，请点个赞吧！
