GD32F450+LAN8720A，#FreeRTOS_Plus_TCP 网络协议栈移植教程

烟雨迷城

已于 2023-11-13 20:16:32 修改

阅读量1.3k

点赞数

文章标签： tcp/ip 单片机

于 2023-10-10 16:36:34 首次发布

本文链接：https://blog.csdn.net/weixin_45775305/article/details/128643872

版权

文章目录

(此博文在2023年10月写完后，在2023年11月有更新，更新内容包括博文内容与代码文件，代码效果不变，但更新后的逻辑更合理)

前言

FreeRTOS-Plus-TCP 是一种适用于 FreeRTOS 的可扩展的开源和线程安全 TCP/IP 堆栈。
FreeRTOS-Plus-TCP 提供了一个熟悉的基于标准 Berkeley 套接字的接口，简单易用，便于快速学习。高级用户
还可以使用替代回调接口。 FreeRTOS-Plus-TCP 的功能和 RAM占用空间完全可扩展，使 FreeRTOS-Plus-TCP
既适用于较小的低吞吐量微控制器，也适用于较大的高吞吐量微处理器。
相对于LWIP，FreeRTOS-Plus-TCP的源代码量更小，可使代码编译更快，更适用于 FreeRTOS等优点。

移植流程

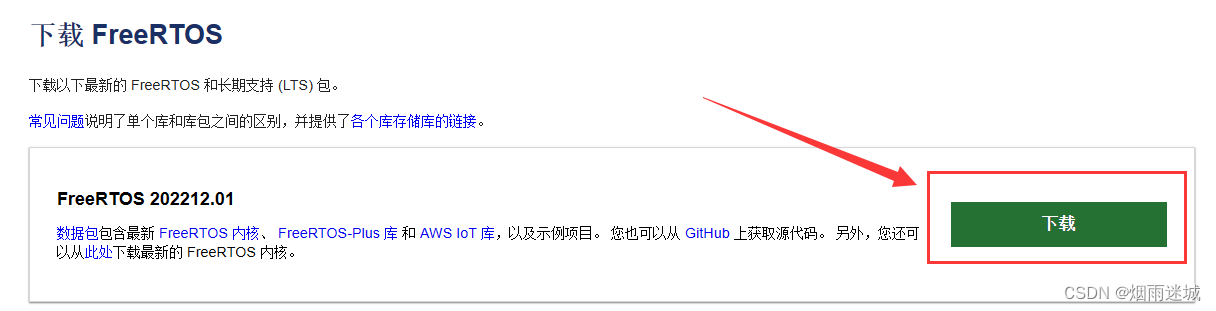

去官网下载FreeRTOS_TCP源文件文件;，当前版本为202212.01。
准备好一个能运行FreeRTOS核心库的GD32F450工程；

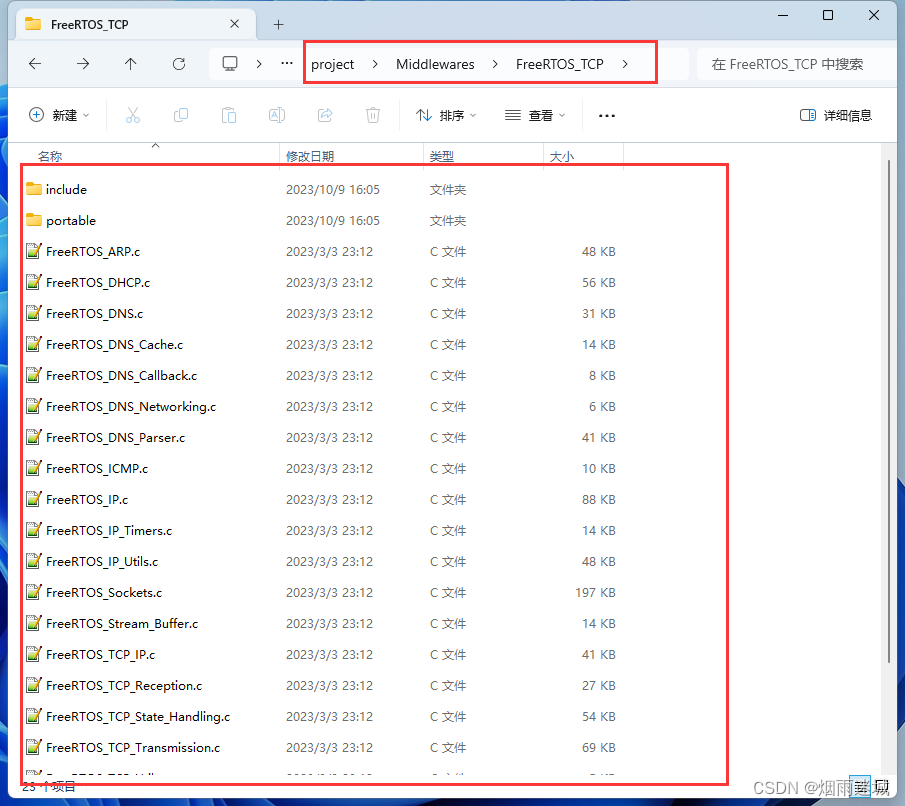

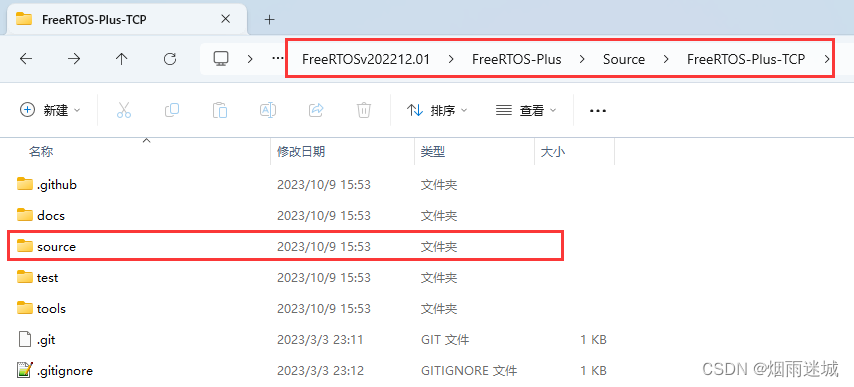

复制FreeRTOS_TCP源文件夹source到工程中，文件夹改名成FreeRTOS_TCP

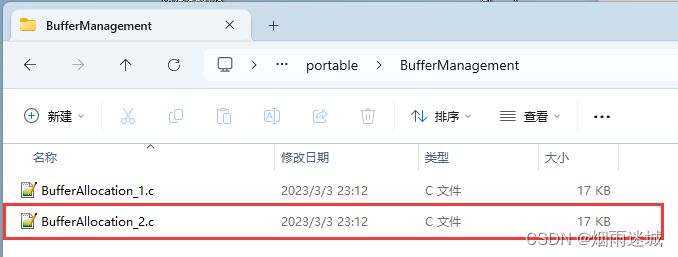

portable\BufferManagement文件夹里的只保留BufferAllocation_2.c，其它的删除。

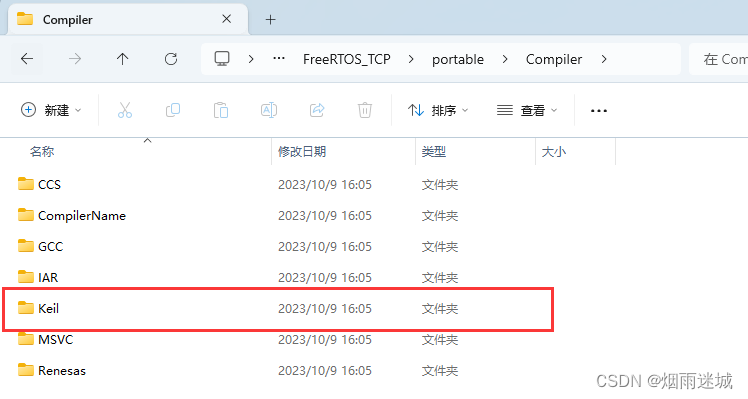

portable\Compiler文件夹里的只保留Keil，其它的删除。

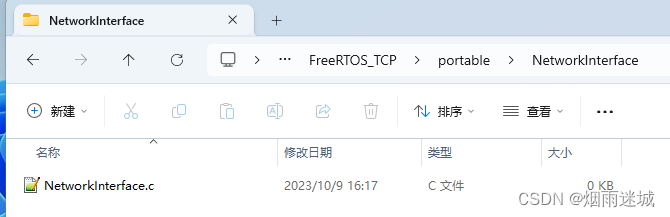

portable\CompilerNetworkInterface文件夹里的文件全部删除，然后新建NetworkInterface.c文件。这里面是官方给不同的单片机做的接口适配，其中没有适合GD32官方库的，但若是GD32使用ST公司的HAL库开发，倒是可以使用里面给STM32适配的接口文件。

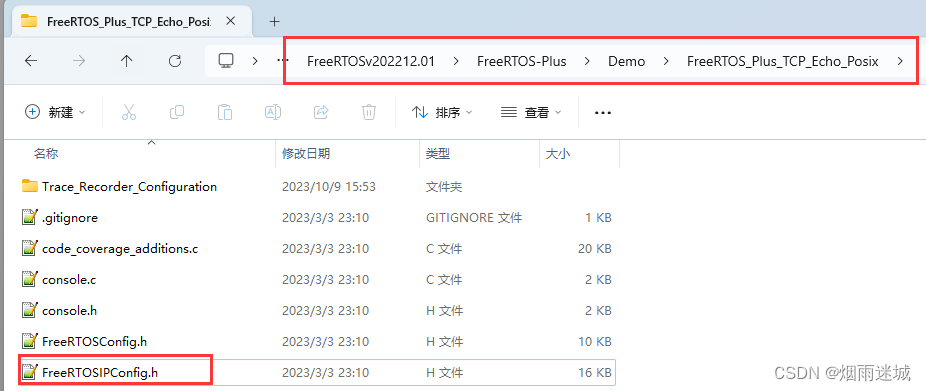

移植官网提供demo文件夹里的FreeRTOS_Plus_TCP_Echo_Posix\FreeRTOSIPConfig.h到自己的工程user里，并添加到工程目录中，方便修改里面的参数。
添加FreeRTOS_TCP里所有的c文件到工程

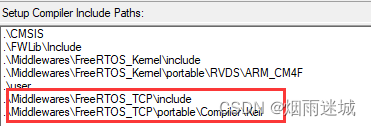

将FreeRTOS_TCP头文件包含在工程中
移植GD32例程里面的随机数发生器代码

#include "gd32f4xx.h"
ErrStatus trng_ready_check(void)
{
    uint32_t timeout = 0;
    FlagStatus trng_flag = RESET;
    ErrStatus reval = SUCCESS;
    /* check wherther the random data is valid */
    do{
        timeout++;
        trng_flag = trng_flag_get(TRNG_FLAG_DRDY);
    }while((RESET == trng_flag) &&(0xFFFF > timeout));

    if(RESET == trng_flag)
    {
        /* ready check timeout */
        printf_network("Error: TRNG can't ready \r\n");
        trng_flag = trng_flag_get(TRNG_FLAG_CECS);
        printf_network("Clock error current status: %d \r\n", trng_flag);
        trng_flag = trng_flag_get(TRNG_FLAG_SECS);
        printf_network("Seed error current status: %d \r\n", trng_flag);
        reval = ERROR;
    }
    /* return check status */
    return reval;
}

static ErrStatus trng_config(void)
{
    ErrStatus reval = SUCCESS;
    /* TRNG module clock enable */
    rcu_periph_clock_enable(RCU_TRNG);

    /* TRNG registers reset */
    trng_deinit();
    trng_enable();
    /* check TRNG work status */
    reval = trng_ready_check();
    return reval;
}

void trng_init(void)
{
    uint8_t retry = 0;
    while((ERROR == trng_config()) && retry < 3)
    {
        printf_network("TRNG init fail \r\n");
        printf_network("TRNG init retry \r\n");
        retry++;
    }

}

//获取32位随机数
uint32_t trng_random_range_get(void)
{
    if(SUCCESS == trng_ready_check()) {
        return abs(trng_get_true_random_data())   ;
    } else {
        return 0;
    }
}

新建enet.c和enet.h文件，将下面的代码复制粘贴。
注意：该工程是使用GD32F450本身的时钟输出功能CK_OUT0作为LAN8720A的时钟。

enet.c

#include "enet.h"
#include "gd32f4xx_enet.h"

#define configMAC_ADDR0		2
#define configMAC_ADDR1		0xA
#define configMAC_ADDR2		0xC
#define configMAC_ADDR3		0x5
#define configMAC_ADDR4		0x6
#define configMAC_ADDR5		0x6

extern enet_descriptors_struct	txdesc_tab[ENET_TXBUF_NUM];/*ENET TxDMA描述符, 地址会被存入DMX_RDTADDR寄存器中*/
extern enet_descriptors_struct  rxdesc_tab[ENET_RXBUF_NUM];/*ENET RxDMA描述符，地址会被存入DMX_TDTADDR寄存器中*/

static void eth_rmii_gpio_conifg(RMII_GPIO_NUM gpio_periph,RMII_GPIO_PIN pin);
static void enet_gpio_config(void);


/*设置以太网系统(GPIOs, clocks, MAC, DMA, systick)*/
ErrStatus InitialiseNetwork(void)
{
    ErrStatus flag = ERROR;
    /*配置嵌套矢量中断控制器*/
    nvic_irq_enable(ENET_IRQn, 6 , 0);

    enet_gpio_config();                             /* 配置以太网引脚的GPIO端口 */

    /* 开启以太网时钟 */
    rcu_periph_clock_enable(RCU_ENET);
    rcu_periph_clock_enable(RCU_ENETTX);
    rcu_periph_clock_enable(RCU_ENETRX);

    enet_deinit();  /* 在AHB总线上重置以太网 */

    enet_software_reset(); //重置位于CLK_TX和CLK_RX的所有核心内部寄存器

    /*用硬件计算和验证IP、UDP、TCP和ICMP的校验和*/
    if (enet_init(ENET_AUTO_NEGOTIATION, ENET_AUTOCHECKSUM_DROP_FAILFRAMES, ENET_BROADCAST_FRAMES_PASS))
    {
        flag = SUCCESS;
    }

    enet_interrupt_enable(ENET_DMA_INT_NIE);        //使能ENET MAC/MSC/DMA中断，正常中断汇总启用
    enet_interrupt_enable(ENET_DMA_INT_RIE);        //接收中断启用
    enet_mac_address_set(ENET_MAC_ADDRESS0,ucMACAddress);//写入mac地址

    enet_descriptors_chain_init(ENET_DMA_TX);//初始化DMA接收/发送描述符为链模式
    enet_descriptors_chain_init(ENET_DMA_RX);

    for(uint8_t i=0; i<ENET_RXBUF_NUM; i++)//当接收完成时，立即置位ENET_DMA_STAT寄存器的RS位
        enet_rx_desc_immediate_receive_complete_interrupt(&rxdesc_tab[i]);

    for(uint8_t i=0; i < ENET_TXBUF_NUM; i++)
        enet_transmit_checksum_config(&txdesc_tab[i], ENET_CHECKSUM_TCPUDPICMP_FULL);

    enet_enable();           	 //ENET Tx/Rx功能使能（包括ENET外设内的MAC和DMA模块）

    return flag;
}
 /*协议栈初始化成功后会调用 vApplicationIPNetworkEventHook() ，所有的IP_task需在里面创建  ethernet_task_creation 放在里面创建*/


/*配置RMII端口*/
static void enet_gpio_config(void)
{
    rcu_periph_clock_enable(RCU_GPIOA);
    rcu_periph_clock_enable(RCU_GPIOB);
    rcu_periph_clock_enable(RCU_GPIOC);

	/*CK_OUT0配置，项目没有使用晶振，直接使用MCU输出时钟到PHY,并同步到REF_CLK*/
    /* 选择DIV2在CKOUT0引脚(PA8)上从200MHz获得50MHz到PHY，PLLP：200*/

    gpio_af_set(CK_OUT0_GPIO_NUM, GPIO_AF_0, CK_OUT0_PIN);
    gpio_mode_set(CK_OUT0_GPIO_NUM, GPIO_MODE_AF, GPIO_PUPD_NONE, CK_OUT0_PIN);
    gpio_output_options_set(CK_OUT0_GPIO_NUM, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, CK_OUT0_PIN);
    // rcu_ckout0_config(RCU_CKOUT0SRC_PLLP, RCU_CKOUT0_DIV4);//50M
    rcu_ckout0_config(RCU_CKOUT0SRC_HXTAL, RCU_CKOUT0_DIV1);//25M

	rcu_periph_clock_enable(RCU_SYSCFG);    							/* 使能SYSCFG时钟 */
	syscfg_enet_phy_interface_config(SYSCFG_ENET_PHY_RMII);//配置以太网MAC的PHY接口


    eth_rmii_gpio_conifg(RMII_REF_CLK_GPIO_NUM  , RMII_REF_CLK_PIN);
	eth_rmii_gpio_conifg(RMII_MDIO_GPIO_NUM     , RMII_MDIO_PIN);
	eth_rmii_gpio_conifg(RMII_CRS_DV_GPIO_NUM   , RMII_CRS_DV_PIN);

	eth_rmii_gpio_conifg(RMII_TX_EN_GPIO_NUM    , RMII_TX_EN_PIN);
	eth_rmii_gpio_conifg(RMII_TXD0_GPIO_NUM     , RMII_TXD0_PIN);
    eth_rmii_gpio_conifg(RMII_TXD1_GPIO_NUM     , RMII_TXD1_PIN);

    eth_rmii_gpio_conifg(RMII_MDC_GPIO_NUM      , RMII_MDC_PIN);
	eth_rmii_gpio_conifg(RMII_RXD0_GPIO_NUM     , RMII_RXD0_PIN);
    eth_rmii_gpio_conifg(RMII_RXD1_GPIO_NUM     , RMII_RXD1_PIN);
}


/*网口RMII配置，统一是复用模式 GPIO_AF_11 ，无上下拉推挽输出，速度最大*/
static void eth_rmii_gpio_conifg(RMII_GPIO_NUM gpio_periph,RMII_GPIO_PIN pin)
{
    gpio_mode_set(gpio_periph, GPIO_MODE_AF, GPIO_PUPD_NONE, pin);
    gpio_output_options_set(gpio_periph, GPIO_OTYPE_PP, GPIO_OSPEED_MAX, pin);
    gpio_af_set(gpio_periph, GPIO_AF_11, pin);
}

enet.h

#ifndef _ENET_H_
#define _ENET_H_
#include "main.h"
/* 设置以太网系统(GPIOs, clocks, MAC, DMA, systick) */
void InitialiseNetwork(void);

typedef enum
{
	RMII_REF_CLK_GPIO_NUM=GPIOA,
	RMII_MDIO_GPIO_NUM   =GPIOA,
	RMII_CRS_DV_GPIO_NUM =GPIOA,
	RMII_TX_EN_GPIO_NUM  =GPIOB,
	RMII_TXD0_GPIO_NUM   =GPIOB,
	RMII_TXD1_GPIO_NUM   =GPIOB,
	RMII_MDC_GPIO_NUM    =GPIOC,
	RMII_RXD0_GPIO_NUM   =GPIOC,
	RMII_RXD1_GPIO_NUM   =GPIOC

}RMII_GPIO_NUM;

typedef enum
{
	RMII_REF_CLK_PIN =GPIO_PIN_1,
	RMII_MDIO_PIN    =GPIO_PIN_2,
	RMII_CRS_DV_PIN  =GPIO_PIN_7,
	RMII_TX_EN_PIN   =GPIO_PIN_11,
	RMII_TXD0_PIN    =GPIO_PIN_12,
	RMII_TXD1_PIN    =GPIO_PIN_13,
	RMII_MDC_PIN     =GPIO_PIN_1,
	RMII_RXD0_PIN    =GPIO_PIN_4,
	RMII_RXD1_PIN    =GPIO_PIN_5

}RMII_GPIO_PIN;

#define CK_OUT0_GPIO_NUM            GPIOA
#define CK_OUT0_PIN                 GPIO_PIN_8

#endif

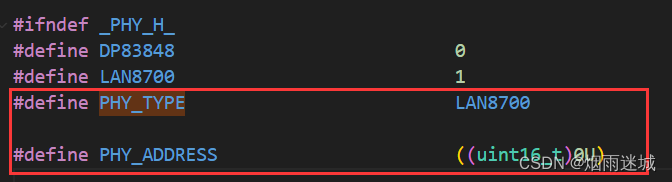

全局搜索PHY_TYPE，将官方默认的宏定义DP83848改成LAN8700，并修改PHY_ADDRESS为自己PHY的硬件地址值
以下是需要用户自己要写的东西，在此不再说明，移植成功后，结合官网教程理解

#include "main.h"
#include "FreeRTOSConfig.h"
#include "FreeRTOS_IP.h"
#include "trng.h"
#include "enet.h"
TaskHandle_t xEMACTaskHandle = NULL; /* 保存用作延迟中断处理器的任务句柄。使用句柄可以将所有EMAC/DMA相关中断的直接通知发送到任务。 */
QueueHandle_t xPingReplyQueue = NULL;
void eth_rece_data_task( void *pvParameters );
void ethernet_task_creation(void)/*创建以太网任务*/
{
    printf("Ethernet is negotiating \r\n");
    BaseType_t xReturn;
    xPingReplyQueue = xQueueCreate( 20, sizeof( uint16_t ) );             /*Ping创建应答队列*/
    xReturn=xTaskCreate( eth_rece_data_task, "eth_rece_data_task", 640, NULL, 31, &xEMACTaskHandle );//以太网接口接收数据任务,不需要它直接做什么
    if(xReturn==errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY )
        printf("eth_rece_data_task errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY\r\n");
}

/*协议栈初始化，会调用xNetworkInterfaceInitialise来初始化硬件*/
BaseType_t xNetworkInterfaceInitialise( void )
{
	if(InitialiseNetwork())
    {
        printf("enet_init ok\r\n");
        return pdPASS ;
    }
    return pdFAIL ;
}

/*以太网中断服务函数*/
void ENET_IRQHandler(void)
{
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    /* 帧收到 */
    if(SET == enet_interrupt_flag_get(ENET_DMA_INT_FLAG_RS))
    {
        /* 唤醒 接收任务 。 */
        if( xEMACTaskHandle != NULL )
        {
            vTaskNotifyGiveFromISR( xEMACTaskHandle, &xHigherPriorityTaskWoken );//发送通知
            portYIELD_FROM_ISR( xHigherPriorityTaskWoken );
        }
    }
    /* 清除enet DMA Rx中断挂起位 */
    enet_interrupt_flag_clear(ENET_DMA_INT_FLAG_RS_CLR);
    enet_interrupt_flag_clear(ENET_DMA_INT_FLAG_NI_CLR);

    /* 必要时切换任务 */
    if(pdFALSE != xHigherPriorityTaskWoken) {
        portEND_SWITCHING_ISR(xHigherPriorityTaskWoken);
    }
}



/*网络接口输出*/
BaseType_t xNetworkInterfaceOutput( NetworkBufferDescriptor_t * const pxDescriptor,BaseType_t xReleaseAfterSend )
{
    enet_frame_transmit( pxDescriptor->pucEthernetBuffer, pxDescriptor->xDataLength );
    /*调用标准跟踪宏来记录发送事件。*/
    iptraceNETWORK_INTERFACE_TRANSMIT();

    if( xReleaseAfterSend != pdFALSE )
    {
        vReleaseNetworkBufferAndDescriptor( pxDescriptor );
    }
    return pdTRUE;
}

/*简单的接收处理程序示例*/
/*延迟中断处理程序是一个标准的RTOS任务。FreeRTOS的集中延迟中断处理能力也可以使用。*/
/*GD32的描述符结构体：enet_descriptors_struct */
void eth_rece_data_task( void *pvParameters )
{
    NetworkBufferDescriptor_t *pxBufferDescriptor;//网络缓冲区描述符
    size_t xBytesReceived;                          //接收字节数
    IPStackEvent_t xRxEvent;    /* 用于指示由于以太网接收事件而调用 xSendEventStructToIPTask() 。 */

    while(1)
    {
        /* 等待以太网MAC中断来表明已经接收到另一个数据包。
        任务通知的使用方式与计数信号量类似，用于计数Rx事件，但比信号量更有效。*/
        ulTaskNotifyTake( pdFALSE, portMAX_DELAY );

        xBytesReceived = enet_rxframe_size_get();/*查看接收了多少数据*/

        if( xBytesReceived > 0 )
        {
            /*分配一个网络缓冲区描述符，该描述符指向一个足够大的缓冲区，以容纳接收到的帧。
            由于这是一个简单而不是有效的例子，接收到的数据将仅被复制到这个缓冲区中。 */
            pxBufferDescriptor = pxGetNetworkBufferWithDescriptor( xBytesReceived, 0 );

            if( pxBufferDescriptor != NULL )//表示以获取网络缓冲区的描述符的指针
            {
                /*pxBufferDescriptor->pucEthernetBuffer 现在指向一个足够大的以太网缓冲区，用来容纳接收到的数据。
                将接收到的数据复制到 pcNetworkBuffer->pucEthernetBuffer中 */
                enet_frame_receive( pxBufferDescriptor->pucEthernetBuffer ,xBytesReceived);//将接收到的数据作为函数参数传入的缓冲区中。
                pxBufferDescriptor->xDataLength = xBytesReceived;

                /*查看是否需要处理接收到的以太网帧中的数据。
                注意!最好是在中断服务例程本身中执行此操作，这样就不用为无需处理的数据包解除阻塞任务。 */
                if( eConsiderFrameForProcessing( pxBufferDescriptor->pucEthernetBuffer )== eProcessBuffer )
                {
                    xRxEvent.eEventType = eNetworkRxEvent;/* 即将被发送到TCP/IP的事件是Rx事件。*/
                    xRxEvent.pvData = ( void * ) pxBufferDescriptor; /* pvData用于指向现在引用接收到的数据的网络缓冲区描述符。*/

                    if( xSendEventStructToIPTask( &xRxEvent, 0 ) == pdFALSE )/* 将数据发送到TCP/IP堆栈中。 */
                    {
                        vReleaseNetworkBufferAndDescriptor( pxBufferDescriptor );/* 缓冲区无法发送到IP任务，因此必须释放缓冲区。 */
                        iptraceETHERNET_RX_EVENT_LOST(); /*  调用标准跟踪宏来记录发生的情况。*/
                    }
                    else
                    {
                        iptraceNETWORK_INTERFACE_RECEIVE();  /* 日志含义成功发送消息到TCP/IP栈。调用标准跟踪宏来记录事件的发生。 */
                    }
                }
                else
                {
                    vReleaseNetworkBufferAndDescriptor( pxBufferDescriptor );/*可以丢弃以太网帧，但是必须释放以太网缓冲区。*/
                }
            }
            else
            {
                iptraceETHERNET_RX_EVENT_LOST();/* 事件丢失，因为网络缓冲区不可用。调用标准跟踪宏来记录事件的发生。*/
				printf("eth buf error\r\n");
            }
        }
    }
}
void vApplicationIPNetworkEventHook( eIPCallbackEvent_t eNetworkEvent )
{
    uint32_t ulIPAddress, ulNetMask, ulGatewayAddress, ulDNSServerAddress;
    static BaseType_t xTasksAlreadyCreated = pdFALSE;//已创建的任务
    char cBuffer[ 16 ];
    /*检查这是网络启动，而不是网络关闭。*/
    if( eNetworkEvent == eNetworkUp )   //eNetworkUp：如果网络配置完成
    {
        /* 如果尚未创建使用TCP/IP堆栈的任务，则创建这些任务。 */
        if( xTasksAlreadyCreated == pdFALSE )   //注意，此处是协议栈初始化成功，并不代表已经连接上网络
        {   /*在这里创建任务*/

            ethernet_task_creation();/*创建以太网任务*/
            xTasksAlreadyCreated = pdTRUE;
        }
        else if( xTasksAlreadyCreated == pdTRUE )
        {
            printf("xTasksAlreadyCreated == pdTRUE\r\n");
        }

        /* 网络已启动并配置完毕。打印配置，该配置可能是从DHCP服务器获得的。 */
        FreeRTOS_GetAddressConfiguration( &ulIPAddress, &ulNetMask, &ulGatewayAddress, &ulDNSServerAddress );

        /*将IP地址转换为字符串，然后打印出来。 */
        FreeRTOS_inet_ntoa( ulIPAddress, cBuffer );//将ip地址的32位表示转换为点分十进制。
        printf( "IP Address: %s\r\n", cBuffer );

        /* 将网关的IP地址转换为字符串，然后打印出来。 */
        FreeRTOS_inet_ntoa( ulGatewayAddress, cBuffer );
        printf( "Gateway IP: %s\r\n", cBuffer );

        /* 将子网掩码转换为字符串，然后打印出来。 */
        FreeRTOS_inet_ntoa( ulNetMask, cBuffer );
        printf( "Subnet Mask: %s\r\n", cBuffer );
    }
    else if ( eNetworkEvent == eNetworkDown)//网络断开，但并非所有驱动程序都能实现此功能
    {
        printf("Disconnected from the network\r\n");
    }
}

/*日志打印*/
void vLoggingPrintf( const char *pcFormatString, ... )
{

}
/*获取随机数*/
BaseType_t xApplicationGetRandomNumber( uint32_t * pulNumber )
{
    *(pulNumber) = uxRand();
    return pdTRUE;
}

/*用于 检查接收到的 LLMNR 或 NBNS 名称是否与正在查找的设备相同。*/
/*DNS或LLMNR请求的查询回调*/
BaseType_t xApplicationDNSQueryHook( const char *pcName )
{
    return pdPASS;
}

/*为每个RFC生成一个32位的随机TCP初始序列号。*/
uint32_t ulApplicationGetNextSequenceNumber( uint32_t ulSourceAddress, uint16_t usSourcePort,uint32_t ulDestinationAddress, uint16_t usDestinationPort )
{
    ( void ) ulSourceAddress;
    ( void ) usSourcePort;
    ( void ) ulDestinationAddress;
    ( void ) usDestinationPort;
    return uxRand();
}

UBaseType_t uxRand(void)//typedef unsigned long    UBaseType_t
{
    return (UBaseType_t) trng_random_range_get();
}

在main函数中单独用一个任务来初始化随机数生成器和协议栈，初始化完成后删除任务。在start_task中创建别的任务，创建完成后删除任务。

main.c

#include "main.h"
#include "trng.h"
uint8_t ucMACAddress[ 6 ] = { configMAC_ADDR0, configMAC_ADDR1, configMAC_ADDR2, configMAC_ADDR3, configMAC_ADDR4, configMAC_ADDR5 };
uint8_t ucIPAddress[ 4 ] = { configIP_ADDR0, configIP_ADDR1, configIP_ADDR2, configIP_ADDR3 };
uint8_t ucNetMask[ 4 ] = { configNET_MASK0, configNET_MASK1, configNET_MASK2, configNET_MASK3 };
uint8_t ucGatewayAddress[ 4 ] = { configGATEWAY_ADDR0, configGATEWAY_ADDR1, configGATEWAY_ADDR2, configGATEWAY_ADDR3 };
uint8_t ucDNSServerAddress[ 4 ] = { configDNS_SERVER_ADDR0, configDNS_SERVER_ADDR1, configDNS_SERVER_ADDR2, configDNS_SERVER_ADDR3 };

void start_task(void * pvParameters)
{
    printf("hello\r\n");
	...
	...
	...
	vTaskDelete(NULL);
}
void enet_inti_task(void * pvParameters)//单独用一个任务来初始协议栈
{
    trng_init();         //初始化随机数发生器,在FreeRTOS_IPInit之前
    FreeRTOS_IPInit( ucIPAddress, ucNetMask, ucGatewayAddress, ucDNSServerAddress, ucMACAddress ); /* 初始化网络栈*/
	vTaskDelete(NULL);
}

int main(void)
{
	nvic_priority_group_set(NVIC_PRIGROUP_PRE4_SUB0);
	uart0_init(115200);
	xTaskCreate(enet_inti_task , "enet_inti_task" , 128, NULL , 10 , NULL);
	xTaskCreate(start_task , "start_task" , 128, NULL , 10 , NULL);
	vTaskStartScheduler();
	while(1)
	{
		printf("freertos error\r\n");
	}
}

main.h

#ifndef _MAIN_H_
#define _MAIN_H_

#include "gd32f4xx.h"
#include <stdio.h>

#include "FreeRTOS.h"
#include "task.h"

#include "FreeRTOS_IP.h"

#include "uart0.h"

int fputc(int ch, FILE *f);

/* 默认MAC地址配置。*/
#define configMAC_ADDR0		2
#define configMAC_ADDR1		0xA
#define configMAC_ADDR2		0xC
#define configMAC_ADDR3		0x5
#define configMAC_ADDR4		0x6
#define configMAC_ADDR5		0x6

/* 默认IP地址配置。*/
#define configIP_ADDR0		192
#define configIP_ADDR1		168
#define configIP_ADDR2		1
#define configIP_ADDR3		11


/* 默认网关IP地址配置。 */
#define configGATEWAY_ADDR0	192
#define configGATEWAY_ADDR1	168
#define configGATEWAY_ADDR2	1
#define configGATEWAY_ADDR3	1



/* 默认的子网掩码配置。*/
#define configNET_MASK0		255
#define configNET_MASK1		255
#define configNET_MASK2		255
#define configNET_MASK3		0

/* 默认DNS服务器配置。
OpenDNS地址为208.67.222.222和208.67.220.220。*/

#define configDNS_SERVER_ADDR0 	208
#define configDNS_SERVER_ADDR1 	67
#define configDNS_SERVER_ADDR2 	222
#define configDNS_SERVER_ADDR3 	222


extern uint8_t ucMACAddress[ 6 ] ;
extern uint8_t ucIPAddress[ 4 ];
extern uint8_t ucNetMask[ 4 ];
extern uint8_t ucGatewayAddress[ 4 ];
extern uint8_t ucDNSServerAddress[ 4 ] ;

#endif

博主移植成功时，用的源文件是FreeRTOSv202112.00版本的，现暂时还不想去更新写好的工程，所以需要在FreeRTOSConfig.h加入下面宏定义，以便使用FreeRTOSv202212.01版本已弃用的API 。若想使用最新版本的API，请参考freertos官网教程。

#define ipconfigIPv4_BACKWARD_COMPATIBLE 1

编译，烧录

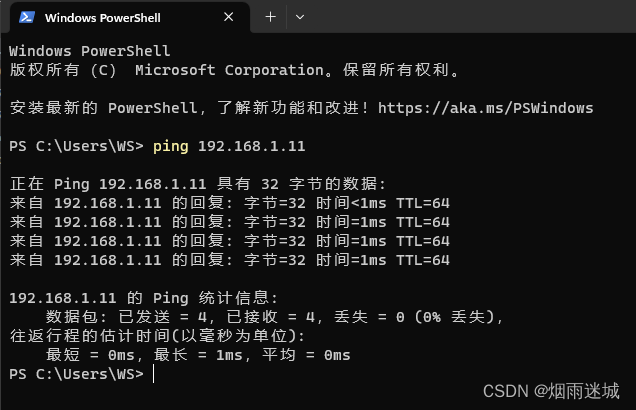

移植成功。

资源获取

链接：GD32_FreeRTOS_TCP.zip（工程是UTF-8编码）

补充说明

在局域网中通讯，网段需要相同，工程设置的是192.168.1网段，可以在main.h里修改GD32的IP和网关。
为什么不用DHCP？是因为当时移植的时候，不知道缺了什么地方，设置DHCP无效，后来因为时间问题，也没有去深究。可参照官方最新说明去增加DHCP。

烟雨迷城

关注

0
点赞
踩
14

收藏

觉得还不错? 一键收藏
9
评论
GD32F450+LAN8720A，#FreeRTOS_Plus_TCP 网络协议栈移植教程

GD32F450+LAN8720A，移植FreeRTOS_TCP教程
复制链接

扫一扫
