ESP32-S——复位键与IO0电平控制键相结合的的电平锁存电路

前言

• 此博文分享了了一个应用在ESP32-S上，仅用一个物理按键就能实现系统复位和进入下载模式功能的电平锁存电路。可以配合另外一篇博文观看，是那篇博文的后续内容：乐鑫MCU，使用原生USB烧录代码教程#USB_OTG。

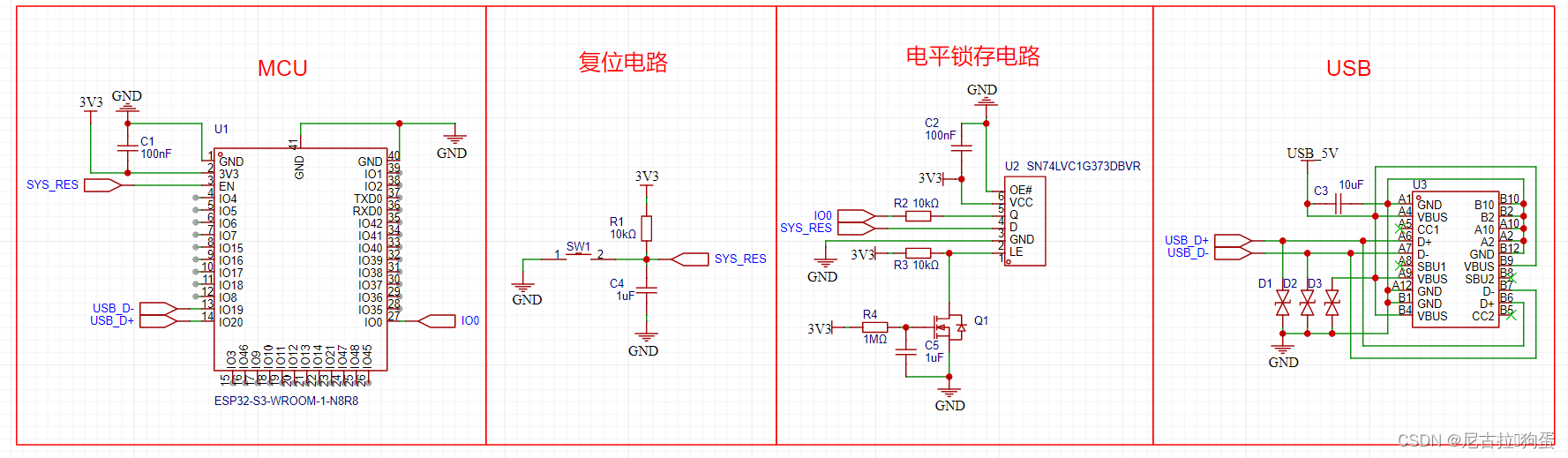

原理图

电路功能

• 当按键SW1被按下后再上电，ESP32-S是进入下载模式，当上电后再按按键SW1，ESP32-S是执行系统复位。

电路分析

• 对于ESP32-S的IO0，复位期间检测到高电平是使ESP32-S进入工作模式，检测到低电平是进入下载模式。
• 锁存器SN74LVC1G373DBVR功能：当LE引脚的电平从高变低后，根据D引脚输入的电平来保持Q引脚的输出。
• 按键被按下再上电：当电容C5被充电到一定程度后，达到NMOS Q1的开启电压，LE被拉低，此时锁存器D引脚读取SYS_RES的电平（低电平），并由引脚Q保持该电平输出到IO0，此时松开按键，MCU复位期间读取到IO0为低电平，进入下载模式。
• 先上电再按下按键：直接上电后，C1和C5同时充电，由于R4比R1大100倍，C5的充电速度远远低于C1，MCU已经复位完成了，NMOS还没有达到开启电压，所以锁存器Q引脚的输出不会影响复位期间的IO0电平。
