几种单总线串口通信的分析及调试方法

前言

最近在研究单总线串口通信，整理了一下，写成这篇文章。

有纰漏请指出，转载请说明。

学习交流请发邮件 1280253714@qq.com

单总线串口通信分析

单总线串口通信使用单根信号线来同时实现数据的发送和接收，以及设备的识别和通信控制。这种通信方式相对于1-wire协议（DS18B20、DHT11）来说，没有复杂的时序控制，软件上不需要太复杂的处理方式（如果MCU内部集成硬件串口的话）。单总线串口通信，一般为应对短距离（3M内）低速率（9600、115200）通信；同时，相比传统的RX对TX，能够做信号的隔离、防静电，且支持一主多从通信方式；且只需少量的器件就实现单总线通信，省去RS485芯片的成本。另外，这种通信方式由于用开关管做信号处理，做了电平转换，所以可以兼容5V和3.3V的设备进行通信。
类似于RS485，这种单总线串口需要定义主从机，以避免总线上数据的混乱。同时，设备之间需要进行共地，以减少由于地电位差引起的共模干扰。同时，需要注意的是，这种通信方式一定会出现自发自收的情况，所以需要软件设置发送数据时禁止接收，或者是协议上定义设备地址信息，当收到本设备数据时进行丢弃（可能唯一的好处是能够校验发出的数据与接收的数据是否一致）。

方案1：

总结

TX为高，总线为低，对方接收RX为高

TX为低，总线为高，对方接收RX为低

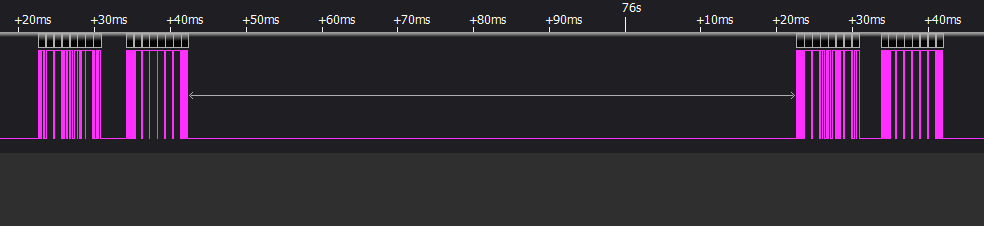

该电路中，数据通过TXD发出，当TXD发出高电平信号时，三极管Q6导通接地，此时

总线上为低电平，当TXD发出低电平信号时，三极管Q6截止，由于上拉电阻的存在，此时

总线为高电平信号；同理，RXD接收数据时，总线为高电平时RXD为低电平，总线为低电平时RXD为高电平；Q1、Q2两个三极管在电路中类似非门，发出的数据和接收的数据经过三极管后将被取反，因此，总线上读出的数据是被取反后的数据，但是由于主机和从机都使

用了电路，实际接收到的数据是被取反了两次的数据，取反两次的数据和原数据保持一致。

正常情况下，该电路会出现自发自收的情况，导致通信不正常。所以需要在发送时禁止接受中断，发送完再打开；或者通过通信协议，判断接收到不属于己方接收的数据时进行丢弃。

正常状态下，总线空闲时是高电平；此时假如三极管打开，总线被拉低，导致无法接收数据，所以数据发完要将TXD设置为低电平。

这种电路也做了电平转换，也就是3.3V和5V单片机的系统都能适配这套电路。但是要注意，总线只能有一方做上拉。

方案2：

总结

TX为高，总线为高，对方接收RX为高

TX为低，总线为低，对方接收RX为低

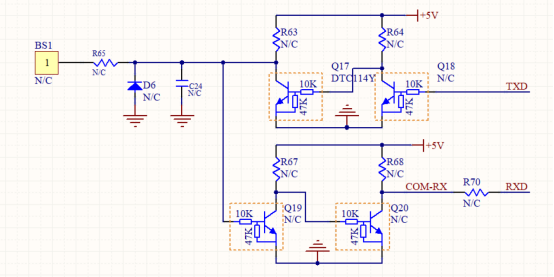

该电路中，数据通过TXD发出，当TXD发出高电平信号时，Q18导通，Q17截止，由于上拉电阻的存在，此时总线上为高电平，当TXD发出低电平信号时，Q18截止，Q17导通，此时总线为高电平信号；同理，RXD接收数据时，总线为高电平时RXD为高电平，总线为低电平时RXD为低电平；这套电路结构，使得发出的数据和接收的数据相同，因此，总线上读出的数据也与发送的数据相同。

正常情况下，该电路会出现自发自收的情况，导致通信不正常。所以需要在发送时禁止接受中断，发送完再打开；或者通过通信协议，判断接收到不属于己方接收的数据时进行丢弃。

这种电路也做了电平转换，也就是3.3V和5V单片机的系统都能适配这套电路。但是要注意，总线只能有一方做上拉。

方案3：

总结

TX为高，总线为低，对方接收RX为高

TX为低，总线为高，对方接收RX为低

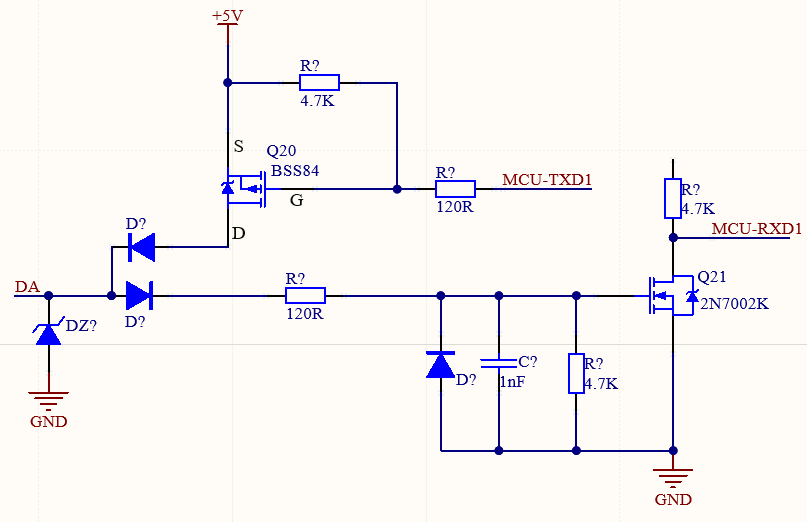

该电路中，数据通过TXD发出，当TXD发出高电平信号时，Q20截止，此时总线上为低电平，当TXD发出低电平信号时，Q20导通，此时总线为高电平信号；同理，RXD接收数据时，总线为高电平时RXD为低电平，总线为低电平时RXD为高电平；Q20、Q21在电路中类似非门，发出的数据和接收的数据经过三极管后将被取反，因此，总线上读出的数据是被取反后的数据，但是由于主机和从机都使用了该串口转总线电路，实际接收到的数据是被取反了两次的数据，取反两次的数据和被取反之前的数据保持一致。

正常情况下，该电路会出现自发自收的情况，导致通信不正常。所以需要在发送时禁止接受中断，发送完再打开；或者通过通信协议，判断接收到不属于己方接收的数据时进行丢弃。

这种电路做了电平转换，也就是3.3V和5V单片机的系统都能适配这套电路。这里双方不管是上拉3.3V还是5V都可以进行适配。
