Cadence Allegro17.4 板框倒角设置方法

adence Allegro 板框倒角设置方法：

如果我们绘制的板框是Shape属性的是不能正常倒角设置，要将Shape属性的板框更改为lines属性的板框。
Cadence Allegro 板框倒角有两种倒角形式：倒斜角和倒圆角。

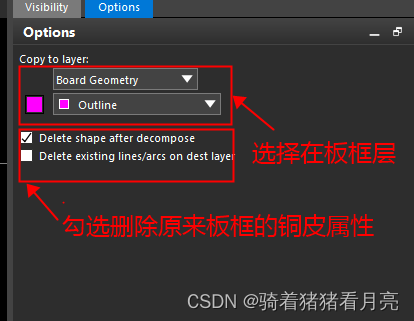

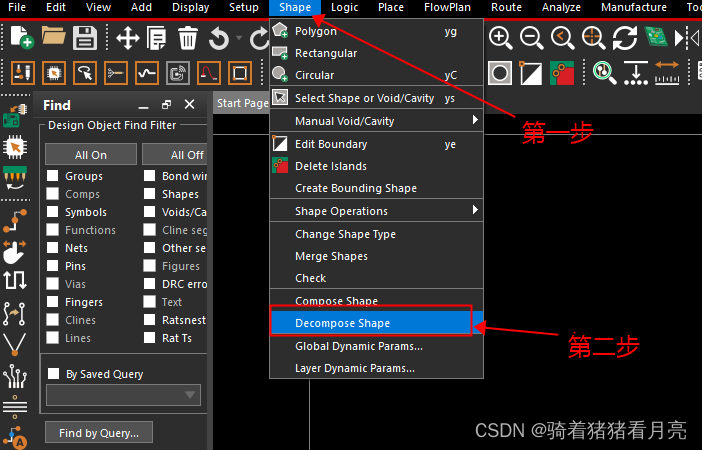

1、首先把要铜皮属性的板框转化成lineslines属性的板框，选择菜单栏Shape——Decompose Shape。

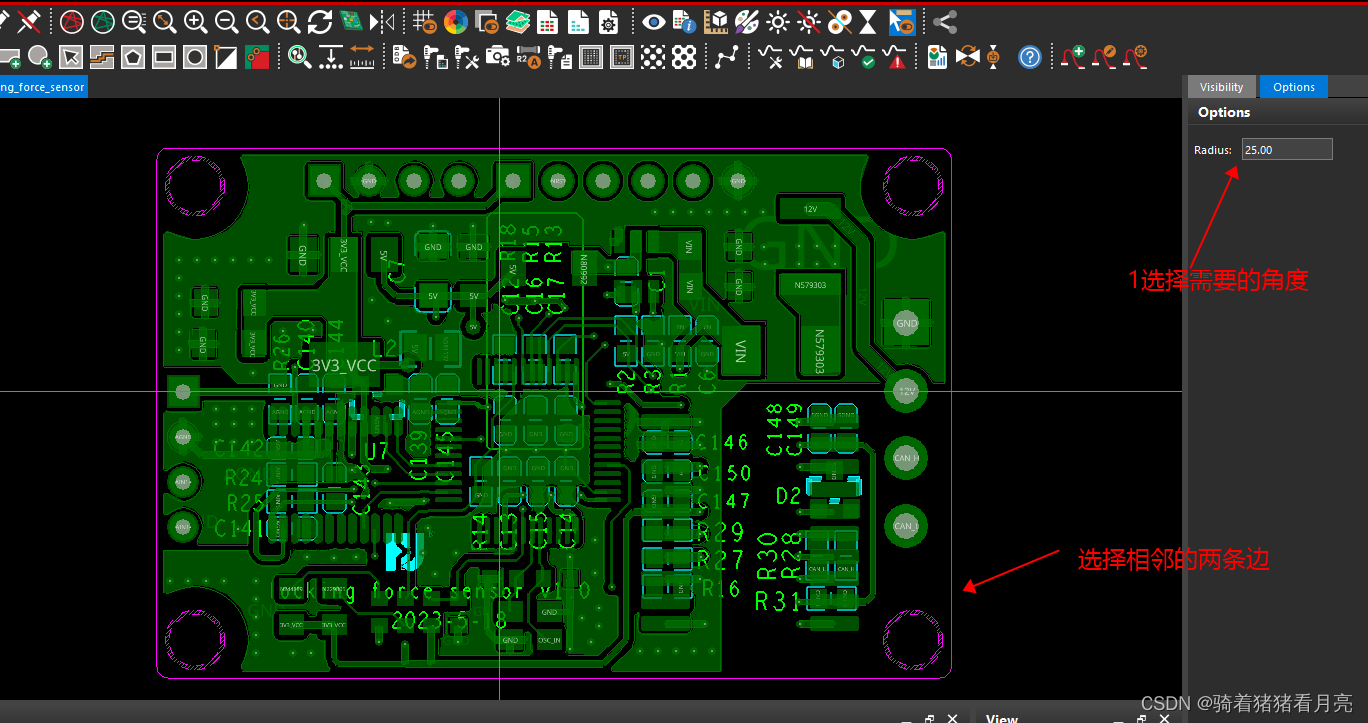

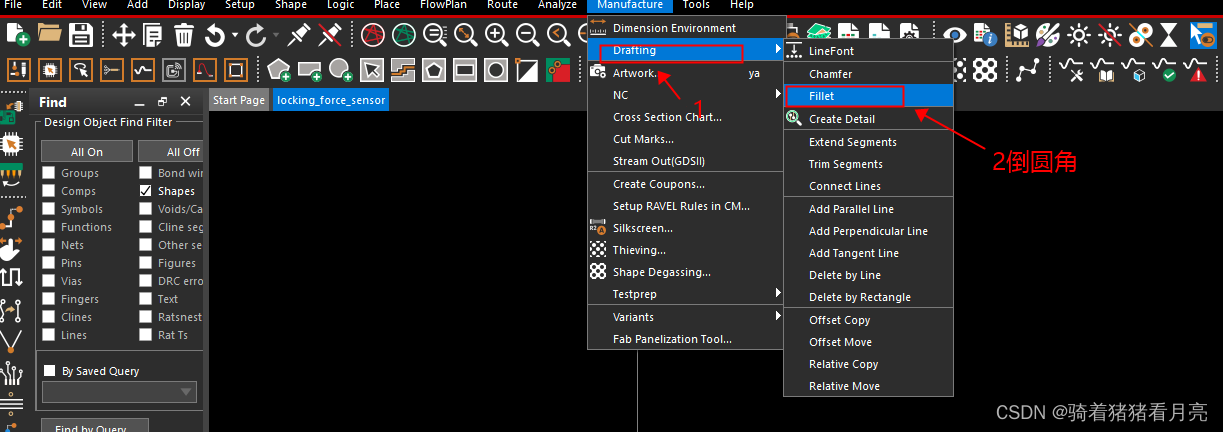

2. 框倒圆角方法，选菜单栏Manufacture——Drafting——Fillet,然后在Options侧边栏填写倒角半径。

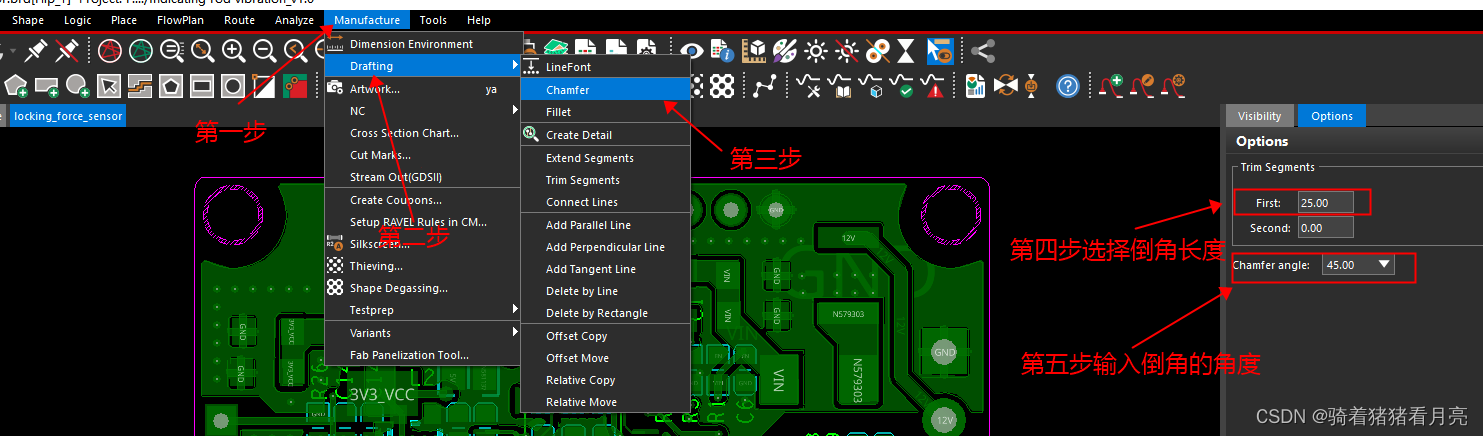

 3.斜角方法，选菜单栏Manufacture——Drafting——Chamfer,然后在Options侧边栏填写倒角长度和倒角角度。
