本文介绍了在设计或制造过程中，如何使用铜皮进行挖空、不规则和圆弧倒角，以及合并两个铜皮的基本步骤。这些技术在CAD或3D建模中是常见的操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1. 铜皮挖空

在这里插入图片描述

2.铜皮倒角

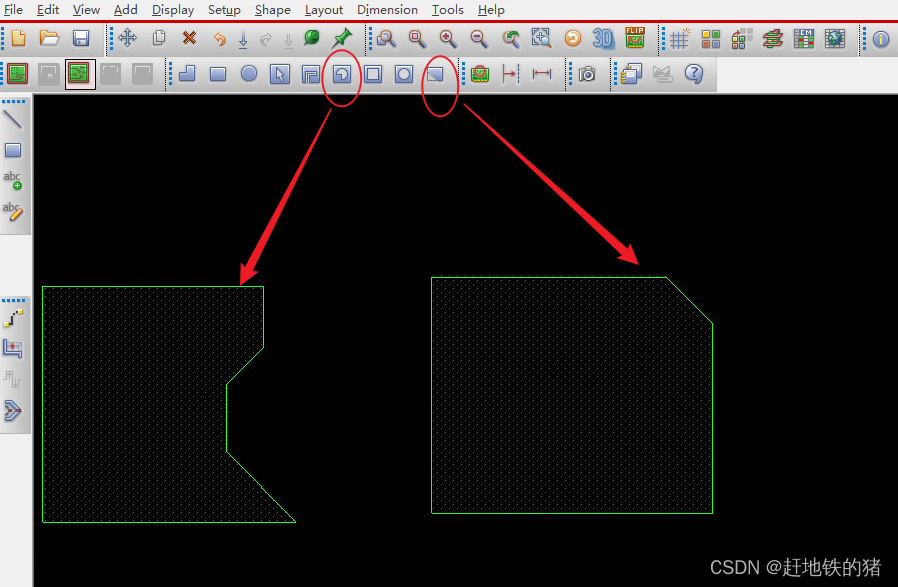

不规则倒角（不规则区域要闭合才能结束命令）＋斜角倒角
在这里插入图片描述

3.圆弧倒角

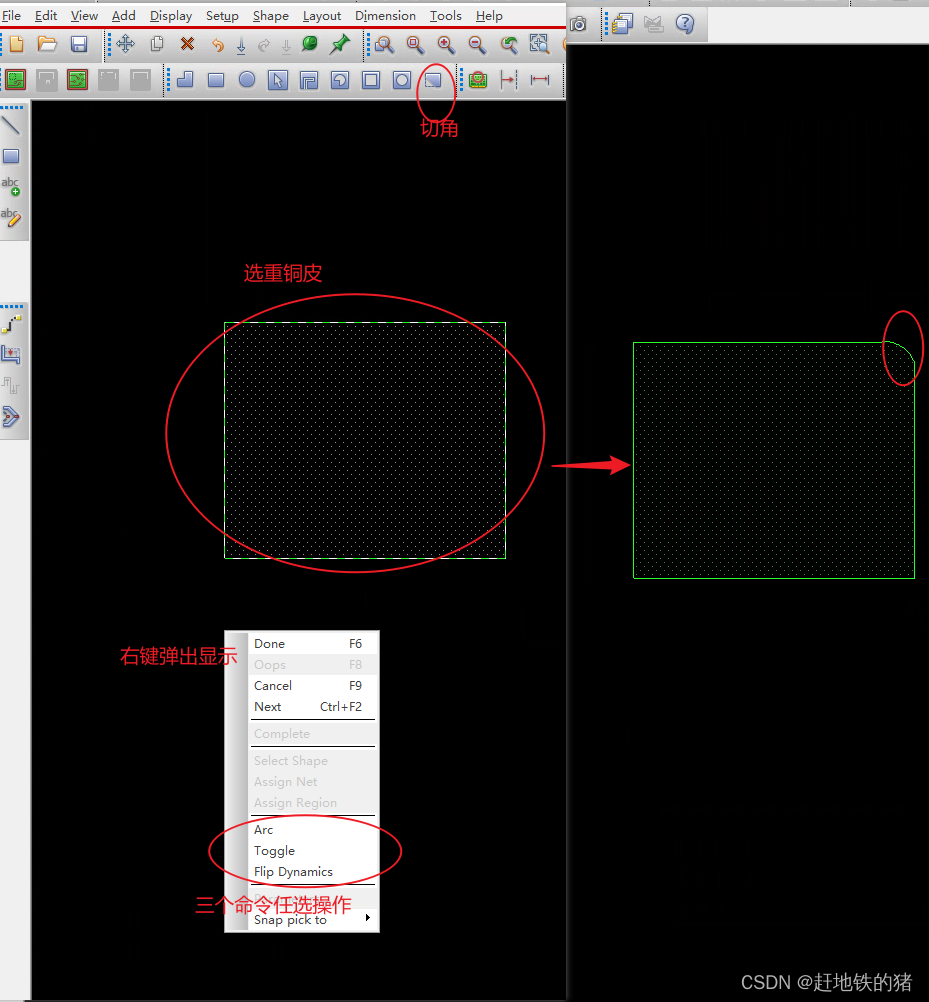

选择任意切角或者斜角的命令，都可以选重铜皮后右键弹出圆弧的切角操作。
在这里插入图片描述

4.铜皮合并

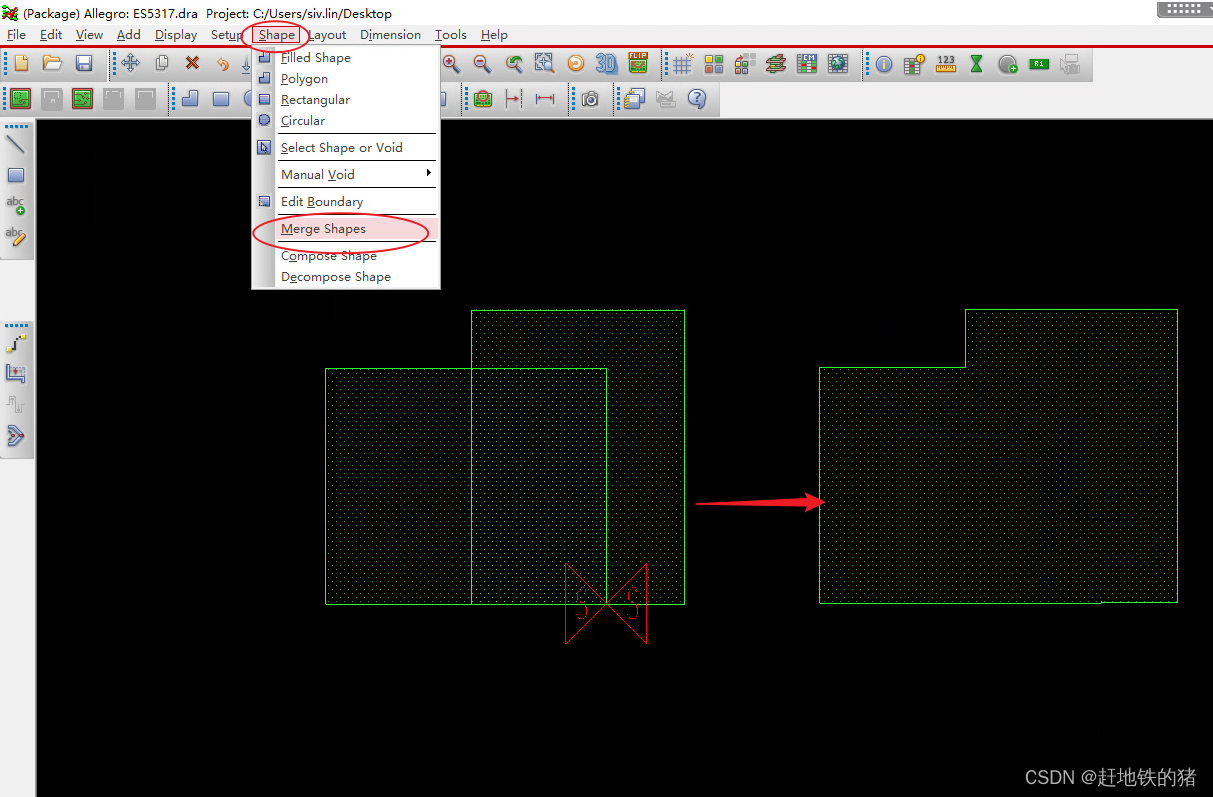

选择命令后依次点击需要合并的俩个铜皮即可
在这里插入图片描述
