西门子博图软件应用

目录

  * 西门子产品生命周期

一、博途软件使用与程序开发

1.1 组态篇（快速组态）

1.2 1200 掉电保持区的设置

1.3 编程语言的切换

1.4 程序窗口中变量注释的显示

1.5 PLC仿真之NetToPLCsim

1.6 博途项目名修改

1.7 模拟量读取时的数值

二、WinCC HMI 画面开发

2.1 WinCC HMI 画面分辨率设置

2.2 WinCC 用户权限与管理

2.3 WinCC 画面管理（高级和专业）

---

【西门子工业支持中心】https://support.industry.siemens.com/cs/start?lc=zh-CN

【西门子官方商城】https://mall.siemens.com.cn/ （查询价格时需要注册登录）

  * 西门子产品生命周期

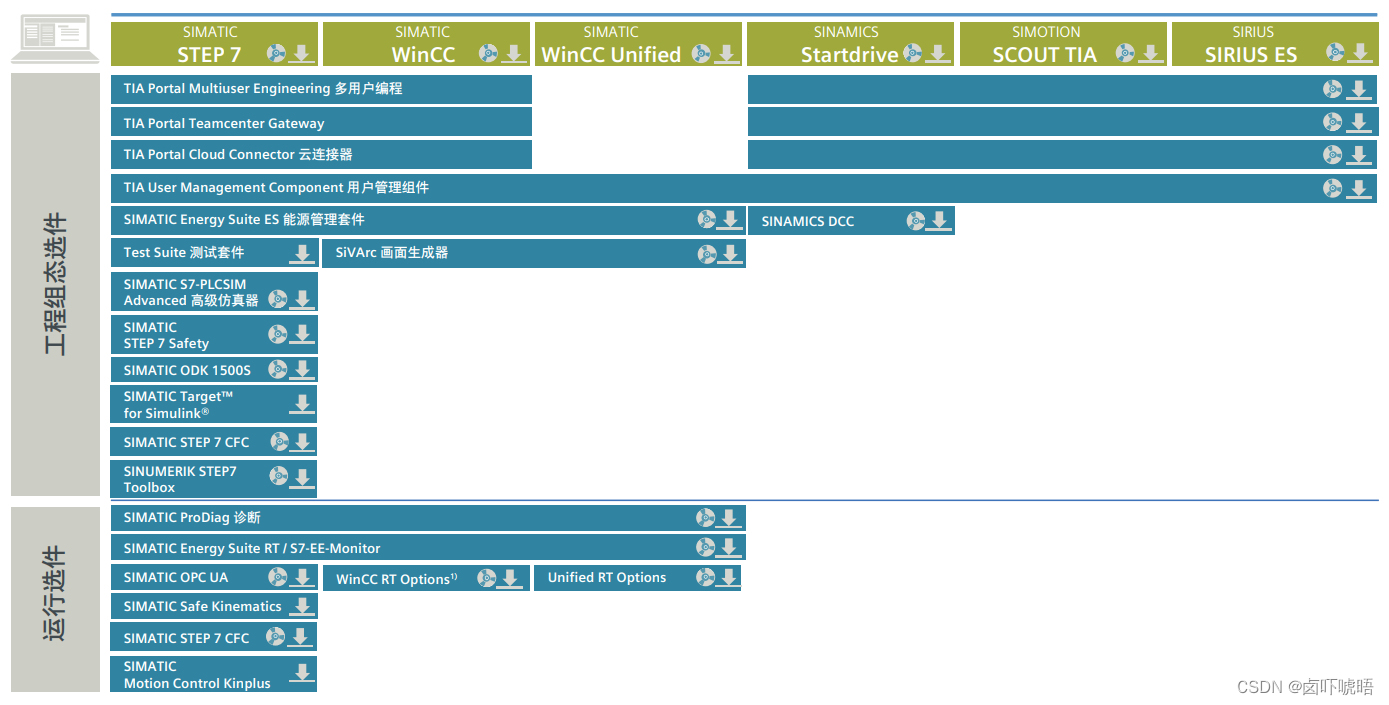

【TIA Portal应用】

Totally Integrated Automation （全集成自动化）博途将所有自动化软件工具集成在统一的开发环境中。TIA 博途代表着软件开发领域的一个里程碑，它是将所有自动化任务整合在一个工程设计环境下的软件。

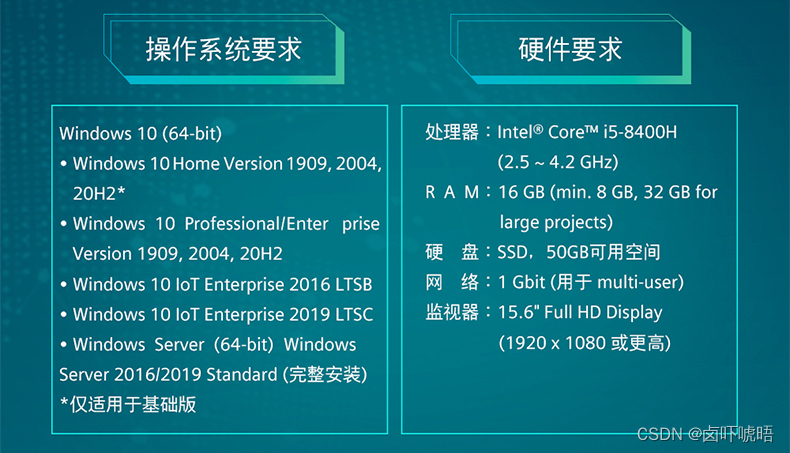

1）安装TIA Portal 计算机软硬件要求

一、博途软件使用与程序开发

1.1 组态篇（快速组态）

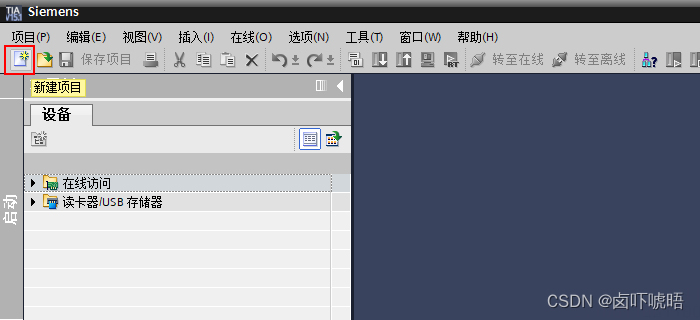

1、打开博途软件，点击新建项目按钮；

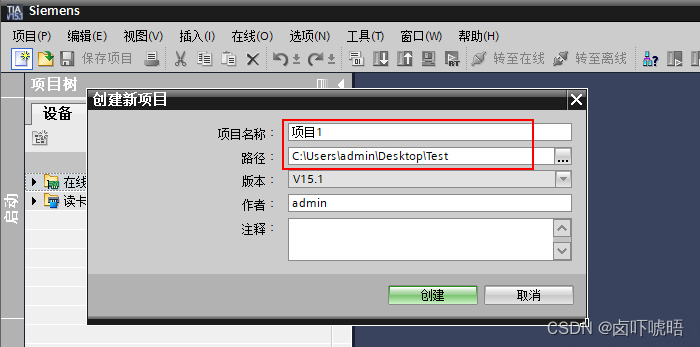

2、输入项目名称，选择项目保存的文件夹；

3、点击添加新设备；

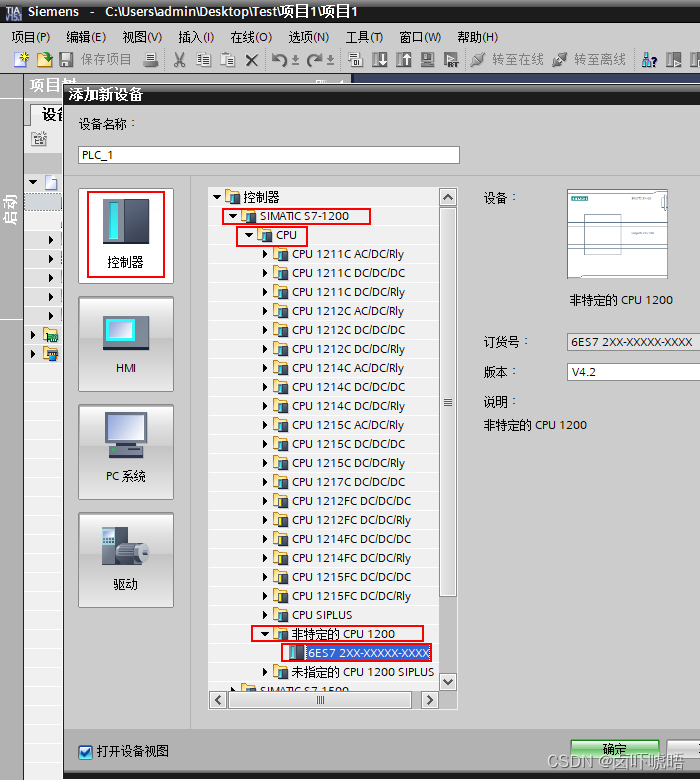

4、选择控制器 - S7-1200 - CPU - 非特定的CPU 1200 - 6ES7 2XX-XXXXX-XXXX

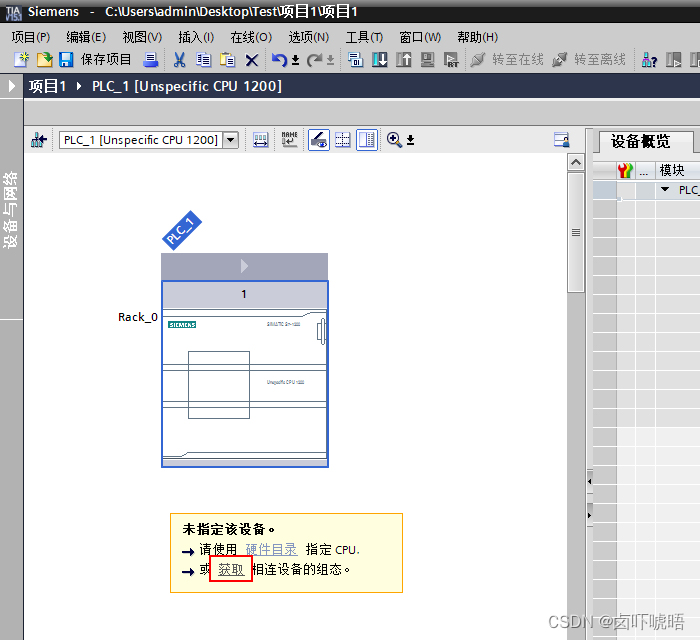

5、点击获取；

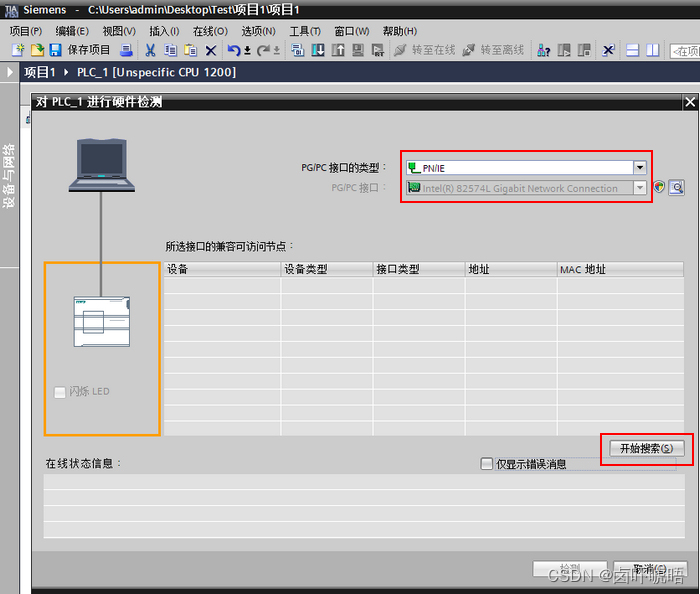

6、选择接口类型：PN/IE，选择对应的计算机网卡，开始搜索，弹出对应的PLC，选择并确定，软件会自动将你所连接的PLC机架上传到博途的硬件组态中；

1.2 1200 掉电保持区的设置

1）在PLC变量表中或分配列表中，点击保持图标，为M区设置掉电保持数据范围；

2）在FB块的接口变量中设置掉电保持性，在它的背景数据块中也可以设置（非保持、保持和在IDB中设置），如果选择为IDB中设置，那么它的设置方法就是将背景数据块类似与全局背景数据块的方式进行设置；

3）在全局数据块中，直接点击保持选择勾进行变量掉电保持的设置；

1.3 编程语言的切换

在编程界面中，如果要切换编程语言，可以在打开的程序块下方，属性-常规-语言中进行修改(LAD/FBD/STL)；

如果需要编写SCL程序，可在程序段中右击鼠标，选择插入SCL程序段即可；

1.4 程序窗口中变量注释的显示

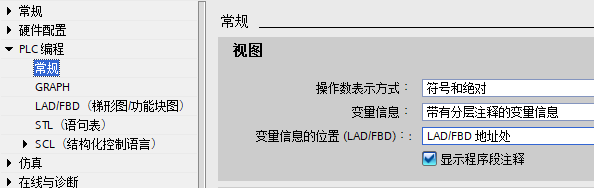

打开Portal软件，进入到设置选项，展开PLC编程-常规，在右侧分别选择“符号和绝对”、显示、LAD/FBD地址处；

1.5 PLC仿真之NetToPLCsim

1）准备工作：虚拟机一台，博途软件+PLCsim，触摸屏软件，NetToPLCsim软件；

2）使用博途创建一个新项目，配置好IP地址192.168.0.10，程序随意写一段；

3）打开NetToPLCsim软件；

4）运行博途PLCsim，下载PLC程序到仿真中；

5）配置NetToPLCsim软件，Add...，NetWork IP 填写运行本软件电脑的IP地址，PLCsim IP填写仿真的PLC IP地址；

6）触摸屏软件通讯配置中，不能填写目标PLC IP地址，应该填写NetToPLCsim的IP地址；

7）完成以上工作后，打开触摸屏在线仿真功能即可。

1.6 博途项目名修改

1）关闭项目，如果项目当前处于打开状态，请关闭；

2）找到项目文件的根目录，直接对<项目名>.ap15_1中的项目名进行更改即可；

1.7 模拟量读取时的数值

1）十进制时，如果读取到的数值是65535，说明它时一个负数值；

二、WinCC HMI 画面开发

2.1 WinCC HMI 画面分辨率设置

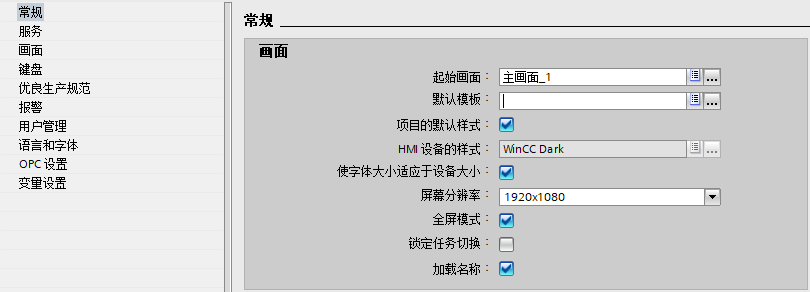

打开 Portal 软件，展开 WinCC 项目，打开运行系统设置 - 常规，找到屏幕分辨率，进行相应的设置；

2.2 WinCC 用户权限与管理

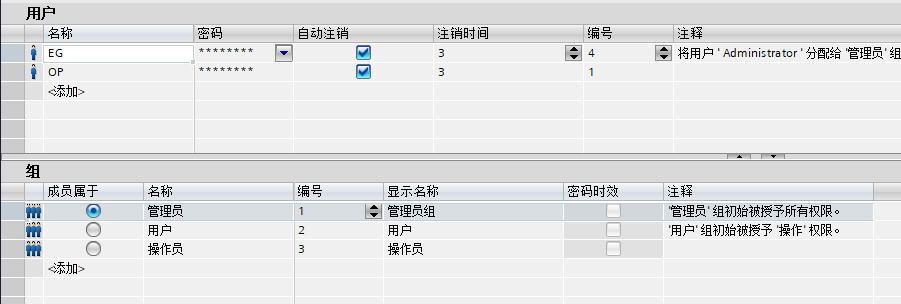

打开 Portal 软件，展开 WinCC 项目，打开用户管理，添加用户、密码，并进行注销时间的相关设置，用户的组别；

2.3 WinCC 画面管理（高级和专业）

高级版中（模板、弹出画面等）

专业版中（菜单和工具）     Note：菜单设置可以根据自己的需求设计HMI画面菜单栏；



选择PC项目，在线，下载到文件，生成WinCC控制画面，可复制到其他电脑运行；

WinCC网络连接组态时，不要勾选自动分配；
